کانکتور مادربرد گوشی سامسونگ S20 FE 4G؛ مشخصات و کاربرد

کانکتور مادربرد گوشی سامسونگ S20 FE 4G یکی از کانکتورهای مهم روی برد اصلی این گوشی است که برای اتصال فلت داخلی به مادربرد مورد استفاده قرار می‌گیرد. این قطعه با نام انگلیسی Samsung Galaxy S20 FE 4G Motherboard FPC Connector شناخته می‌شود و در تعمیرات برد و تعویض کانکتورهای آسیب‌دیده اهمیت زیادی دارد. Galaxy S20 FE 4G با شماره مدل SM-G780F شناخته می‌شود و سامسونگ برای این مدل نمایشگر 6.5 اینچی Super AMOLED، رابط USB Type-C و باتری 4500 میلی‌آمپرساعتی را اعلام کرده است.

در هنگام تعمیر گوشی، سلامت کانکتورهای روی مادربرد اهمیت زیادی دارد؛ زیرا یک اتصال ناقص می‌تواند باعث قطع شدن ارتباط میان برد اصلی و یکی از مجموعه‌های داخلی شود. برای آشنایی با مشخصات رسمی دستگاه می‌توانید مشخصات رسمی Samsung Galaxy S20 FE را در وب‌سایت سامسونگ مشاهده کنید.

مشخصات کانکتور مادربرد سامسونگ S20 FE 4G

• مدل گوشی: Samsung Galaxy S20 FE 4G
• شماره مدل: SM-G780F / SM-G780F-DS
• نام انگلیسی قطعه: Samsung Galaxy S20 FE 4G Motherboard FPC Connector
• نوع قطعه: Motherboard FPC Connector
• تعداد پین: 78 Pin
• نوع اتصال: FPC / Board-to-Flex
• محل نصب: روی مادربرد گوشی
• کاربرد: اتصال فلت داخلی به برد اصلی و انتقال سیگنال‌های الکتریکی

نقش کانکتور مادربرد سامسونگ S20 FE G780

کانکتور مادربرد سامسونگ S20 FE G780 وظیفه ایجاد یک اتصال الکتریکی مطمئن میان فلت مربوطه و مدارهای روی برد اصلی را بر عهده دارد. این کانکتورها دارای پین‌های بسیار ظریف هستند و قرارگیری صحیح فلت داخل سوکت برای عملکرد پایدار دستگاه ضروری است. خم شدن، شکستن یا جدا شدن پایه‌های کانکتور می‌تواند باعث ایجاد اتصال ناقص یا قطع ارتباط یکی از بخش‌های گوشی شود.

در راهنماهای تعمیر Galaxy S20 FE نیز هنگام باز کردن دستگاه، کابل‌ها و کانکتورهای متصل به مادربرد با ابزار مخصوص جدا می‌شوند. iFixit تأکید می‌کند که هنگام اتصال مجدد کانکتورهای فشاری باید آن‌ها به‌درستی تراز شوند؛ زیرا فشار یا تراز نادرست می‌تواند باعث خم شدن پین‌ها و آسیب دائمی شود.

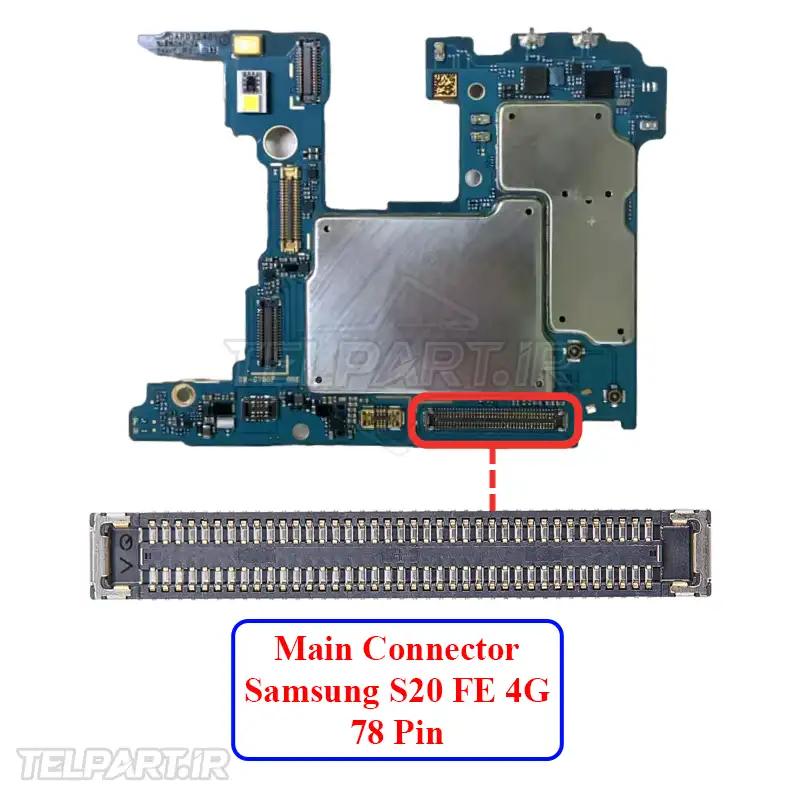

محل قرارگیری کانکتور مین سامسونگ S20 FE

کانکتور مین سامسونگ S20 FE روی برد اصلی دستگاه قرار دارد و برای دسترسی به آن باید گوشی باز شود و بخش‌های داخلی مرتبط با مادربرد از جای خود خارج یا جدا شوند. به دلیل ظرافت بالای این کانکتور، تعمیر یا تعویض آن معمولاً به تجهیزات تعمیرات برد مانند هیتر، هویه دقیق، میکروسکوپ و ابزارهای مناسب نیاز دارد.

علائم خرابی کانکتور مادربرد اس20 اف ای

• قطع شدن عملکرد یکی از بخش‌های متصل به فلت
• قطع و وصل شدن عملکرد یک قطعه به دلیل اتصال ناپایدار
• مشاهده خم شدن یا شکستگی پین‌های کانکتور
• شل شدن فلت داخل کانکتور
• وجود آثار خوردگی یا اکسیدشدگی روی پایه‌ها
• آسیب دیدن بدنه یا قفل کانکتور
• برطرف شدن موقت مشکل با فشار دادن فلت یا کانکتور

چه زمانی کانکتور مادربرد گوشی سامسونگ S20 FE 4G نیاز به تعویض دارد؟

اگر فلت و قطعه متصل به آن سالم باشند اما اتصال روی مادربرد برقرار نشود، باید خود کانکتور و پایه‌های آن بررسی شوند. در صورتی که پین‌ها شکسته یا تغییر شکل داده باشند، بدنه کانکتور آسیب دیده باشد یا اتصال آن روی برد جدا شده باشد، تعویض کانکتور می‌تواند راهکار مناسبی باشد. قبل از تعویض، بهتر است تعمیرکار مسیرهای PCB و خود فلت را نیز آزمایش کند تا علت اصلی مشکل مشخص شود.

تفاوت کانکتور مادربرد سامسونگ S20 FE G780 با نسخه‌های دیگر

Galaxy S20 FE در نسخه‌های مختلفی تولید شده است و مدل SM-G780F مربوط به نسخه 4G است، در حالی که مدل‌هایی مانند SM-G781 به نسخه‌های 5G مربوط می‌شوند. به همین دلیل هنگام خرید کانکتور باید شماره مدل گوشی و سازگاری دقیق قطعه بررسی شود. استفاده از کانکتور مشابه ظاهری اما ناسازگار می‌تواند باعث اتصال نادرست و آسیب به مدارهای حساس مادربرد شود.

راهنمای تعمیر و تعویض کانکتور

تعویض کانکتور مادربرد اس20 اف ای یک کار تخصصی در سطح تعمیرات برد است. برای جدا کردن کانکتور آسیب‌دیده، ابتدا باید گوشی خاموش و باتری از مدار جدا شود. سپس کانکتور با دمای کنترل‌شده از روی برد جدا شده و قطعه جدید با دقت و در وضعیت کاملاً تراز نصب می‌شود. پس از نصب نیز باید تمام پایه‌ها از نظر اتصال صحیح بررسی و عملکرد دستگاه تست شود.

خرید کانکتور مادربرد Samsung Galaxy S20 FE 4G

هنگام خرید این قطعه، علاوه بر نام گوشی، حتماً نسخه 4G و شماره مدل SM-G780F را بررسی کنید. تعداد پین این کانکتور نیز از مشخصات مهم آن است و نسخه مورد استفاده برای این قطعه 78 پین است. برای مشاهده و خرید قطعات مرتبط با این مدل می‌توانید به قطعات گوشی سامسونگ S20 FE 4G در فروشگاه تلپارت مراجعه کنید.

برای تهیه انواع قطعات و لوازم تعمیراتی گوشی‌های سامسونگ می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید.

سوالات متداول

کانکتور مادربرد گوشی سامسونگ S20 FE 4G چند پین دارد؟
این کانکتور در مشخصات قطعه با 78 پین معرفی می‌شود و برای اتصال فلت داخلی به مادربرد مورد استفاده قرار می‌گیرد.

آیا خرابی کانکتور همیشه به معنی خرابی مادربرد است؟
خیر. در بسیاری از موارد خود کانکتور یا فلت متصل به آن آسیب دیده است. قبل از تعویض مادربرد باید کانکتور، فلت، پایه‌های PCB و مسیرهای مرتبط بررسی شوند.

آیا تعویض کانکتور مادربرد سامسونگ S20 FE G780 کار ساده‌ای است؟
خیر. این قطعه مستقیماً روی مادربرد قرار دارد و به دلیل ظرافت پین‌ها، تعویض آن نیازمند تجهیزات و مهارت تخصصی تعمیرات برد است.

آیا کانکتور مین سامسونگ S20 FE با نسخه 5G یکسان است؟
نباید صرفاً بر اساس ظاهر قطعه چنین فرضی کرد. مدل SM-G780F مربوط به نسخه 4G است و نسخه‌های 5G شماره مدل متفاوتی دارند؛ بنابراین سازگاری دقیق قطعه باید قبل از خرید بررسی شود.

چگونه از آسیب مجدد کانکتور جلوگیری کنیم؟
فلت باید کاملاً هم‌راستا با کانکتور قرار گیرد و هنگام نصب نباید فشار مستقیم یا نامتقارن به آن وارد شود. همچنین بهتر است جدا کردن و نصب کانکتورها با ابزار مناسب تعمیرات موبایل انجام شود.
