سیم آنتن سامسونگ Galaxy S20 FE 4G | G780

سیم آنتن گوشی سامسونگ S20 FE 4G

سیم آنتن گوشی سامسونگ S20 FE 4G یکی از قطعات ارتباطی مهم در ساختار داخلی گوشی است که وظیفه انتقال سیگنال‌های فرکانس رادیویی بین بخش‌های مختلف مدار مخابراتی را بر عهده دارد. این قطعه با مدل‌های خانواده Galaxy S20 FE از جمله SM-G780F سازگار است و در تعمیرات مربوط به ضعف سیگنال، قطع شدن ارتباط شبکه یا آسیب فیزیکی مسیر آنتن مورد بررسی قرار می‌گیرد. برای مشاهده سایر قطعات مرتبط می‌توانید به قطعات گوشی سامسونگ S20 FE 4G در فروشگاه تلپارت مراجعه کنید.

مشخصات سیم‌های آنتن Galaxy S20 FE 4G

• مدل گوشی: Samsung Galaxy S20 FE 4G
• مدل‌های شناخته‌شده: SM-G780F، SM-G780F/DSM و برخی نسخه‌های SM-G780G
• نوع قطعه: Coaxial Antenna Cable یا کابل کواکسیال آنتن
• تعداد: در مجموعه داخلی دستگاه چند مسیر کواکسیال با طول و رنگ متفاوت استفاده شده است.

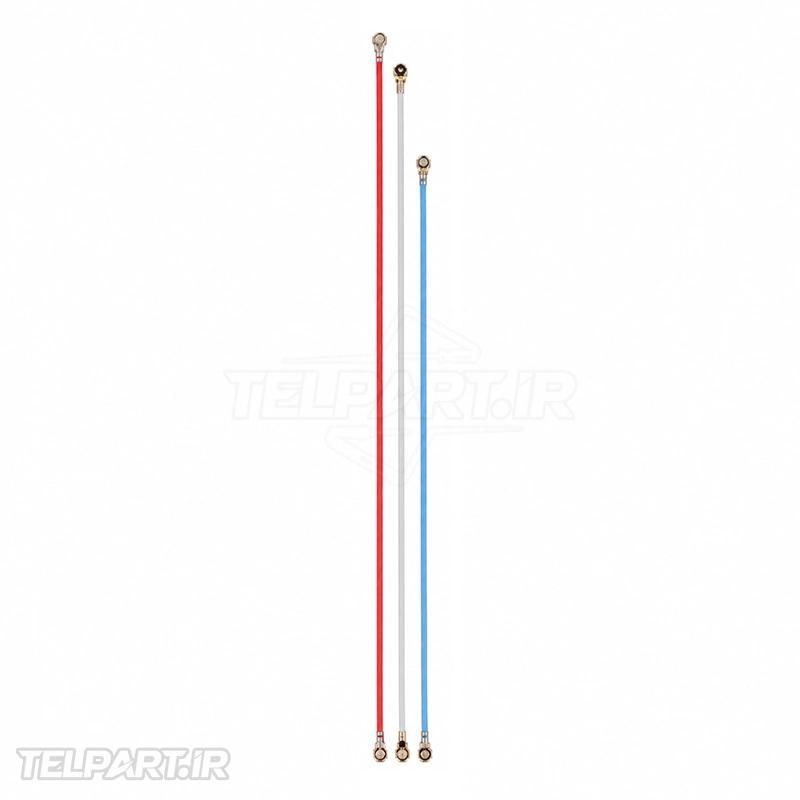

• رنگ‌های رایج: قرمز، سفید و آبی
• نمونه کد قطعه قرمز: GH39-02093A با طول 123.5 میلی‌متر
• نمونه کد قطعه آبی: GH39-02094A با طول 95.2 میلی‌متر
• نوع اتصال: کانکتورهای کواکسیال ظریف در دو انتهای کابل

وظیفه و عملکرد کابل آنتن

کابل کواکسیال مسیر انتقال سیگنال RF را در داخل گوشی فراهم می‌کند و ارتباط بین ماژول‌ها و بخش‌های مربوط به آنتن را برقرار نگه می‌دارد. کابل‌ها به دلیل طول و مسیر متفاوت، قابل جایگزینی با یکدیگر نیستند و هنگام تعمیر باید کد قطعه، طول کابل و محل اتصال بررسی شود. در راهنمای تعمیر iFixit برای SM-G780F نیز به کابل‌های آنتن و اتصال آن‌ها به بخش‌های داخلی دستگاه اشاره شده است.

کابل آنتن سامسونگ اس20 اف ای وظیفه پردازش سیگنال را بر عهده ندارد؛ بلکه یک مسیر انتقال سیگنال است. بنابراین آسیب دیدن خود کابل، کانکتورهای دو طرف یا قرارگیری نادرست آن در مسیر می‌تواند باعث اختلال در عملکرد ارتباطی گوشی شود.

محل قرارگیری سیم‌های آنتن در گوشی

• کابل‌ها در فضای داخلی گوشی و در امتداد فریم قرار می‌گیرند.
• بخشی از مسیر آنتن در نزدیکی لبه فریم و ماژول‌های آنتن قرار دارد.
• انتهای کابل‌ها توسط کانکتورهای کواکسیال به بردهای مربوطه متصل می‌شوند.
• در هنگام باز کردن قاب پشتی باید دقت زیادی داشت؛ زیرا کابل آنتن WLAN در نزدیکی لبه فریم قرار دارد و ممکن است با ابزار بازکننده آسیب ببیند.

علائم خراب شدن کابل آنتن

خرابی این قطعه همیشه به معنای قطع کامل شبکه نیست. بسته به اینکه کدام مسیر آسیب دیده باشد، علائم می‌تواند متفاوت باشد. مهم‌ترین نشانه‌هایی که بررسی کابل آنتن را ضروری می‌کنند عبارت‌اند از:

• ضعیف شدن غیرعادی آنتن‌دهی گوشی
• قطع و وصل شدن شبکه در شرایطی که سیم‌کارت و پوشش شبکه سالم هستند
• کاهش کیفیت یا پایداری اتصال داده موبایل
• مشکل در برقراری تماس یا ارسال پیام در شرایط خاص
• مشاهده پارگی، خم‌شدگی شدید یا آسیب کانکتور
• ایجاد مشکل شبکه پس از ضربه، تعمیر یا تعویض قطعات داخلی گوشی

چه زمانی نیاز به تعویض کابل آنتن وجود دارد؟

اگر کابل دچار پارگی، کشیدگی، له‌شدگی یا جدا شدن کانکتور شده باشد، تعویض آن منطقی است. همچنین پس از تعمیرات داخلی گوشی، ابتدا باید اتصال هر دو سر کابل بررسی شود. وجود مشکل شبکه به‌تنهایی اثبات نمی‌کند که کابل خراب است؛ زیرا برد اصلی، کانکتورها، ماژول آنتن و سایر بخش‌های RF نیز می‌توانند عامل اختلال باشند. بنابراین بهتر است قبل از تعویض، مسیر آنتن توسط تعمیرکار بررسی و تست شود.

تفاوت کابل‌های آنتن در S20 FE

کابل آنتن سامسونگ اس20 اف ای در چند نسخه با رنگ، طول و شماره قطعه متفاوت عرضه می‌شود. برای نمونه، کابل قرمز GH39-02093A با طول 123.5 میلی‌متر در منابع قطعات به‌عنوان کابل کواکسیال S20 FE معرفی شده و کابل آبی GH39-02094A نیز با طول 95.2 میلی‌متر برای خانواده S20 FE ثبت شده است. بنابراین هنگام خرید، صرفاً تشابه ظاهری کافی نیست و تطبیق کد قطعه و محل نصب اهمیت دارد.

آموزش باز کردن Samsung Galaxy S20 FE

برای دسترسی به بخش‌های داخلی و کابل‌های آنتن، ابتدا قاب پشتی و سپس ماژول‌های داخلی مرتبط باید با ابزار مناسب باز شوند. راهنمای تعمیر iFixit نشان می‌دهد که در فرآیند باز کردن SM-G780F، ماژول آنتن و کابل‌های متصل به برد باید با دقت جدا شوند. برای مشاهده ویدیوی آموزش باز کردن کامل گوشی، ویدیوی آموزش باز کردن Samsung Galaxy S20 FE را ببینید.

سوالات متداول

آیا سیم آنتن گوشی سامسونگ S20 FE 4G با همه نسخه‌های S20 FE یکسان است؟
خیر. برخی کابل‌ها از نظر طول، رنگ و شماره فنی متفاوت هستند و حتی ممکن است قطعه‌ای برای نسخه 4G و 5G مشترک باشد. تطبیق مدل و کد قطعه قبل از خرید ضروری است.

آیا خرابی کابل آنتن باعث قطع کامل شبکه می‌شود؟
الزاماً خیر. شدت مشکل به مسیر آسیب‌دیده و وضعیت سایر آنتن‌ها و مدار RF بستگی دارد و ممکن است فقط با ضعف سیگنال یا ناپایداری ارتباط مشخص شود.

آیا می‌توان کابل را تعمیر کرد؟
به دلیل ساختار ظریف کابل کواکسیال و کانکتورهای آن، در اغلب تعمیرات تعویض کابل آسیب‌دیده با قطعه سازگار گزینه عملی‌تری است.

چگونه کابل مناسب را انتخاب کنیم؟
مدل دقیق گوشی، رنگ کابل، طول، شماره فنی و محل اتصال باید با قطعه موجود در دستگاه تطبیق داده شود. در صورت تردید، قبل از سفارش با تماس با ما ارتباط بگیرید.

خرید و بررسی قطعات Samsung Galaxy S20 FE 4G

انتخاب قطعه صحیح برای تعمیرات ارتباطی اهمیت زیادی دارد، زیرا تفاوت جزئی در طول کابل یا نوع کانکتور می‌تواند باعث قرارگیری نامناسب کابل و اختلال در عملکرد شود. سیم آنتن گوشی سامسونگ S20 FE 4G باید متناسب با مدل دستگاه و مسیر نصب انتخاب شود. برای مشاهده قطعات مرتبط می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید. در مجموع، کابل آنتن سامسونگ اس20 اف ای یک قطعه کوچک اما مهم در مسیر ارتباطات RF است و بررسی دقیق آن در تعمیرات مربوط به ضعف سیگنال اهمیت دارد.
