کانکتور سیم کارت سامسونگ Galaxy S20 FE 4G | G780

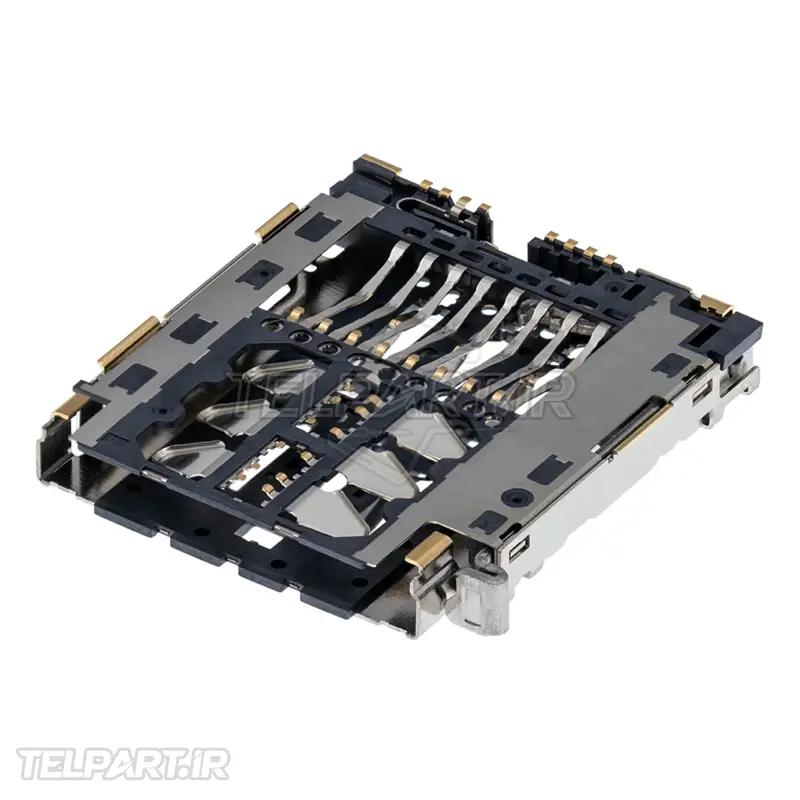

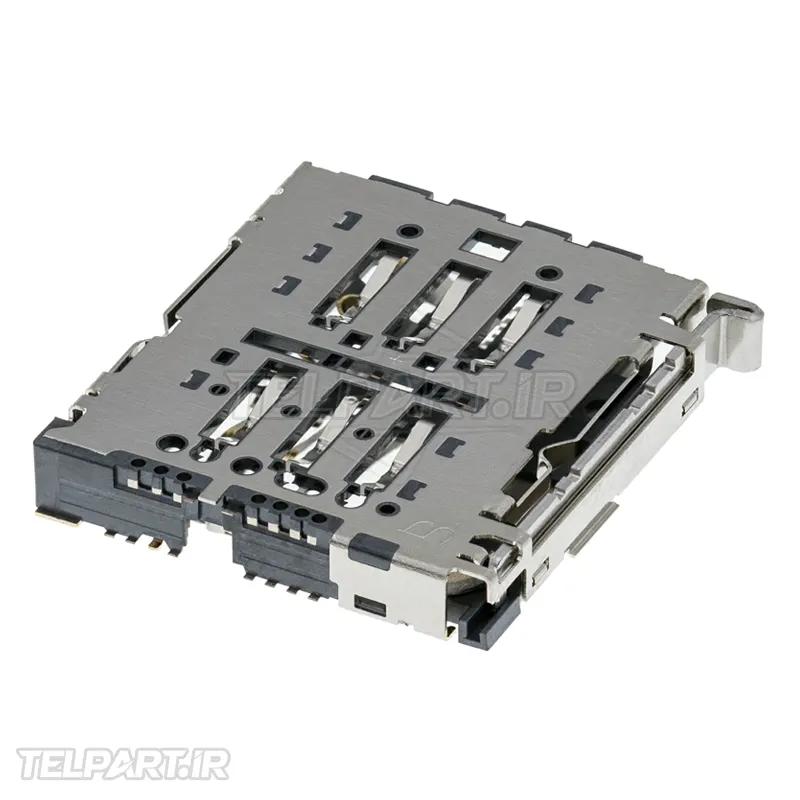

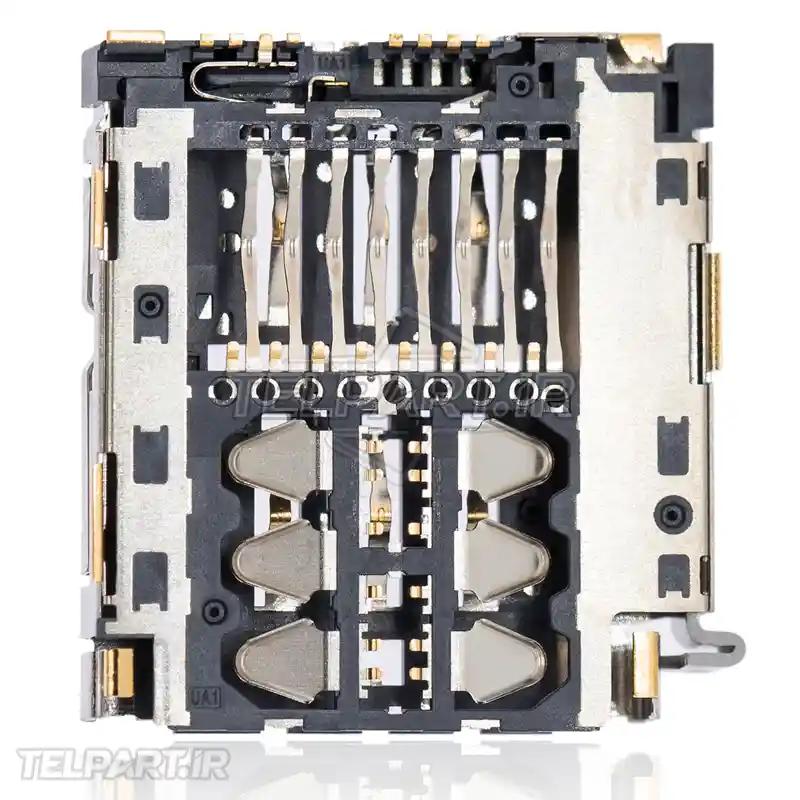

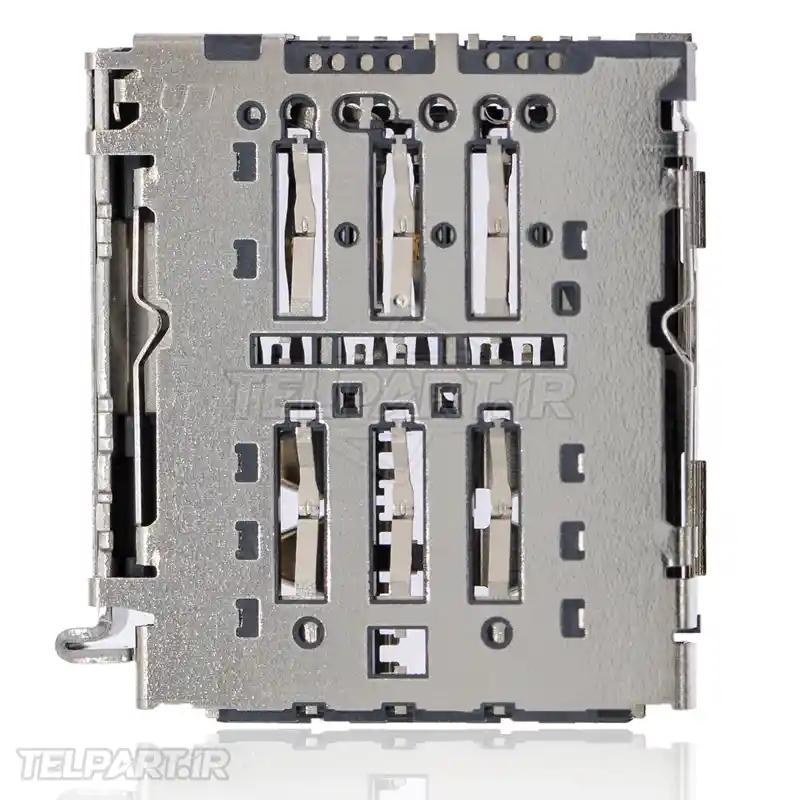

کانکتور سیم کارت سامسونگ Galaxy S20 FE 4G

کانکتور سیم کارت گوشی سامسونگ S20 FE یکی از قطعات مهم بخش ارتباطات دستگاه است که وظیفه ایجاد اتصال الکتریکی میان سیم کارت و مدار مربوط به آن را بر عهده دارد. این قطعه با نام انگلیسی Samsung Galaxy S20 FE 4G Sim Connector شناخته می‌شود و برای مدل‌های سازگار با نسخه 4G این گوشی کاربرد دارد. برای تهیه قطعات موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید.

مشخصات کانکتور سیم کارت سامسونگ S20 FE 4G

• مناسب برای Samsung Galaxy S20 FE 4G.
• سازگار با مدل‌های خانواده SM-G780 و به‌خصوص نسخه SM-G780F.
• نوع قطعه: SIM Card Connector / SIM Socket.
• مناسب برای ارتباط الکتریکی سیم کارت با مدار اصلی گوشی.
• قطعه‌ای ظریف با کنتاکت‌های فلزی حساس به فشار و آلودگی.
• مناسب برای تعمیر یا تعویض کانکتور آسیب‌دیده در بخش SIM گوشی.

طبق مشخصات رسمی سامسونگ، Galaxy S20 FE مدل SM-G780F از Nano-SIM استفاده می‌کند و پیکربندی آن شامل SIM 1 به همراه یک جایگاه Hybrid برای SIM یا MicroSD است. همچنین مستندات تعمیراتی مربوط به این مدل، قطعه SIM Socket را با شماره قطعه SIM3002 معرفی می‌کنند. برای بررسی مشخصات ارتباطی دستگاه می‌توانید به صفحه رسمی Samsung Galaxy S20 FE مراجعه کنید.

نقش و عملکرد کانکتور سیم کارت سامسونگ S20 FE 4G

کانکتور سیم کارت سامسونگ S20 FE G780 وظیفه انتقال سیگنال‌ها و اتصالات الکتریکی میان سیم کارت و مدار گوشی را دارد. کنتاکت‌های داخلی این قطعه باید فشار و تماس مناسب با نقاط فلزی سیم کارت ایجاد کنند تا اطلاعات مربوط به سیم کارت به‌درستی در اختیار مدار ارتباطی دستگاه قرار گیرد. در صورت آسیب دیدن این بخش، حتی یک سیم کارت سالم نیز ممکن است توسط گوشی شناسایی نشود.

محل قرارگیری کانکتور سیم کارت

کانکتور سیم کارت سامسونگ S20 FE G780 در بخش مربوط به SIM گوشی و در ارتباط با مسیرهای مدار اصلی دستگاه قرار دارد. جایگاه سیم کارت در لبه بالایی گوشی قرار گرفته و برای دسترسی به مجموعه داخلی، ابتدا باید سینی سیم کارت خارج شود. راهنمای تعمیر iFixit نیز هنگام باز کردن Galaxy S20 FE مدل SM-G780F، خارج کردن سینی سیم کارت را از مراحل اولیه تعمیر معرفی می‌کند.

علائم خرابی کانکتور سیم کارت

• نمایش پیام نبودن سیم کارت در حالی که سیم کارت سالم است.
• قطع و وصل شدن شناسایی سیم کارت هنگام حرکت دادن گوشی یا سینی سیم کارت.
• عدم برقراری تماس یا دسترسی به شبکه پس از اطمینان از سالم بودن سیم کارت.
• مشاهده خم‌شدگی، شکستگی یا تغییر شکل کنتاکت‌های فلزی.
• وجود آثار خوردگی یا آلودگی روی نقاط تماس کانکتور.
• عدم شناسایی سیم کارت پس از تعویض سیم کارت و بررسی تنظیمات نرم‌افزاری.

در مستندات تعمیراتی مربوط به SM-G780F نیز برای خرابی بخش SIM ابتدا وضعیت سوکت بررسی می‌شود و در صورت آسیب‌دیدگی، تعویض SIM Socket پیشنهاد شده است. بنابراین تشخیص خرابی باید با بررسی فیزیکی، تست مسیرها و اندازه‌گیری‌های لازم انجام شود و نباید صرفاً بر اساس پیام «No SIM» اقدام به تعویض قطعه کرد.

چه زمانی نیاز به تعویض کانکتور سیم کارت داریم؟

زمانی که کنتاکت‌های داخلی آسیب دیده باشند، پایه‌های اتصال شکسته یا تغییر شکل داده باشند و پس از بررسی سیم کارت و مسیرهای مربوطه همچنان مشکل پابرجا باشد، تعویض کانکتور می‌تواند راهکار تعمیر باشد. همچنین در صورت نفوذ رطوبت و ایجاد خوردگی شدید در محل اتصال، بررسی و در صورت نیاز تعویض سوکت ضروری است. تعمیر این قطعه به دلیل ظرافت پایه‌ها و اتصال آن به برد بهتر است توسط تعمیرکار متخصص انجام شود.

نکات مهم هنگام تعویض سوکت سیم کارت

• پیش از تعویض، سالم بودن سیم کارت و سینی سیم کارت بررسی شود.
• کنتاکت‌های داخلی از نظر شکستگی، خم‌شدگی و خوردگی بررسی شوند.
• هنگام تعمیر، از وارد کردن فشار اضافی به برد اصلی خودداری شود.
• پس از نصب قطعه، شناسایی سیم کارت و عملکرد شبکه آزمایش شود.
• سوکت سیم کارت سامسونگ S20 FE 4G باید با مدل دقیق گوشی تطبیق داده شود.

سوالات متداول درباره کانکتور سیم کارت

آیا خرابی کانکتور سیم کارت همیشه باعث نمایش No SIM می‌شود؟
خیر. این پیام می‌تواند دلایل دیگری مانند خرابی سیم کارت، مشکل نرم‌افزاری، آسیب مسیرهای روی برد یا اشکال در مدار ارتباطی داشته باشد. ابتدا باید علت مشکل به‌صورت مرحله‌ای بررسی شود.

آیا کانکتور سیم کارت سامسونگ S20 FE 4G با همه نسخه‌های S20 FE سازگار است؟
لزوماً خیر. نسخه 4G و 5G می‌توانند تفاوت‌هایی در ساختار و قطعات داشته باشند؛ بنابراین هنگام خرید باید مدل دقیق دستگاه و کد فنی قطعه بررسی شود.

آیا تعویض سوکت سیم کارت سامسونگ S20 FE 4G نیاز به تعمیرکار دارد؟
به دلیل اتصال مستقیم قطعه به مدار و حساس بودن پایه‌های آن، تعویض این قطعه معمولاً به تجهیزات تعمیرات برد و مهارت کار با قطعات SMD نیاز دارد.

کانکتور سیم کارت سامسونگ S20 FE G780 چه زمانی باید تعویض شود؟
اگر پس از تست سیم کارت، سینی و مسیرهای مربوطه مشخص شود که خود سوکت دارای کنتاکت شکسته، خم‌شده یا آسیب‌دیده است، تعویض آن می‌تواند مشکل شناسایی سیم کارت را برطرف کند.

خرید قطعات Samsung Galaxy S20 FE 4G

برای مشاهده و بررسی سایر قطعات سازگار با این مدل می‌توانید وارد صفحه قطعات گوشی سامسونگ S20 FE 4G در فروشگاه تلپارت شوید. در صورت نیاز به راهنمایی درباره انتخاب قطعه یا سازگاری آن با مدل گوشی، از طریق تماس با ما با کارشناسان فروشگاه در ارتباط باشید.
