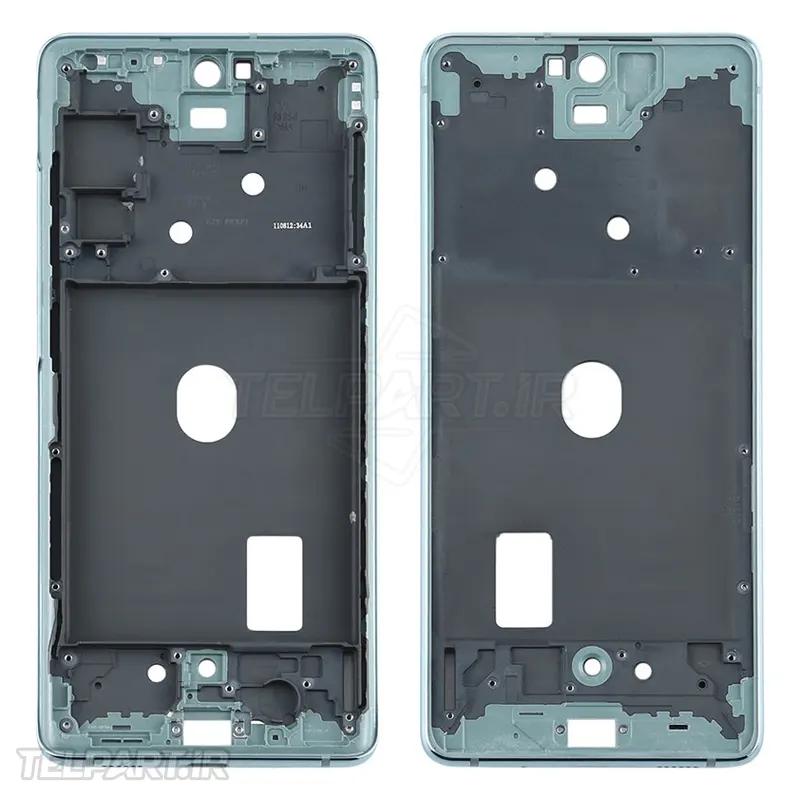

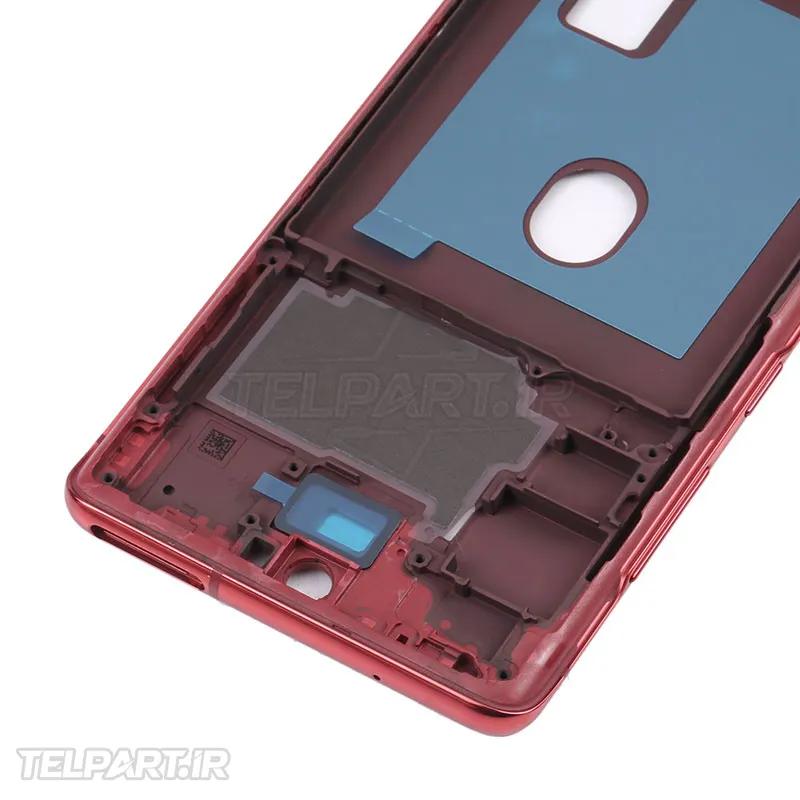

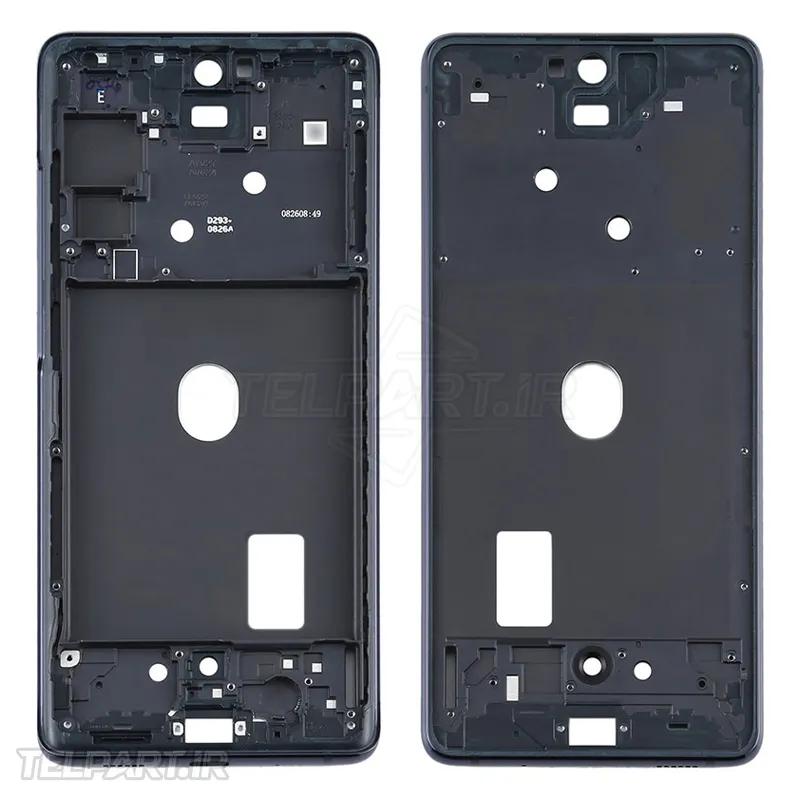

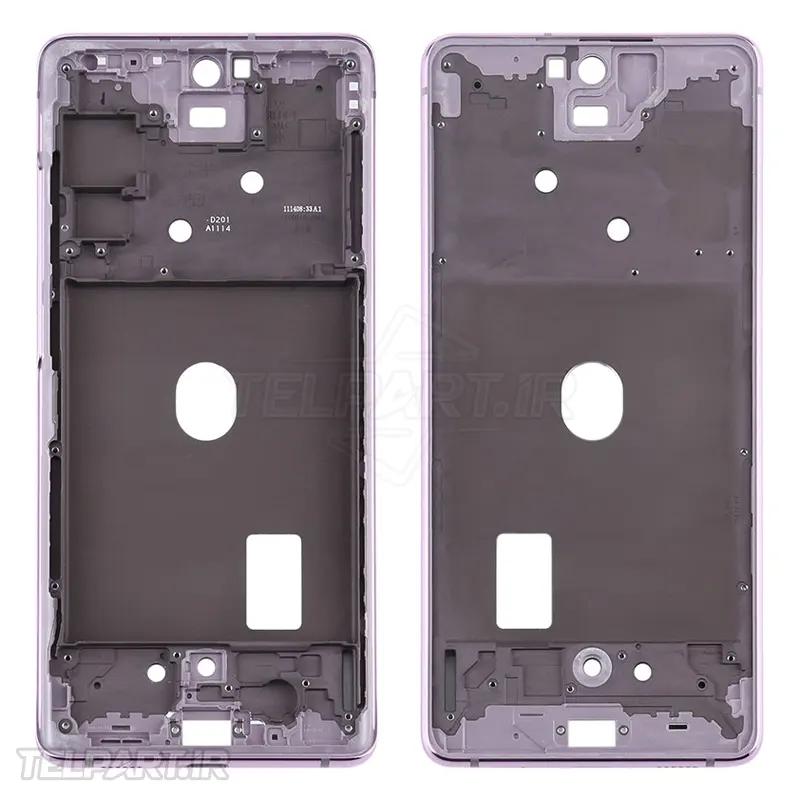

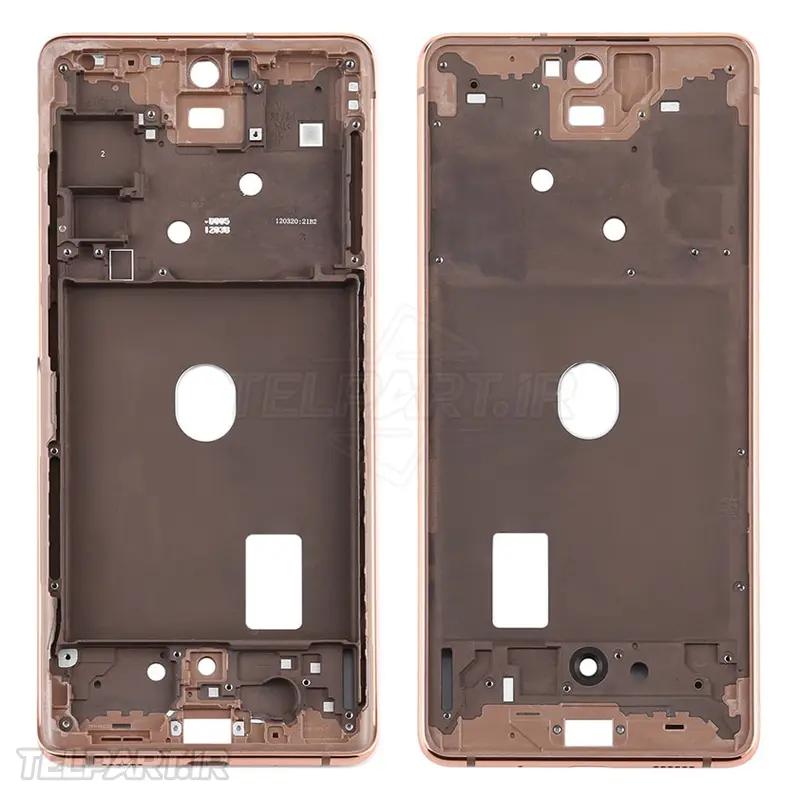

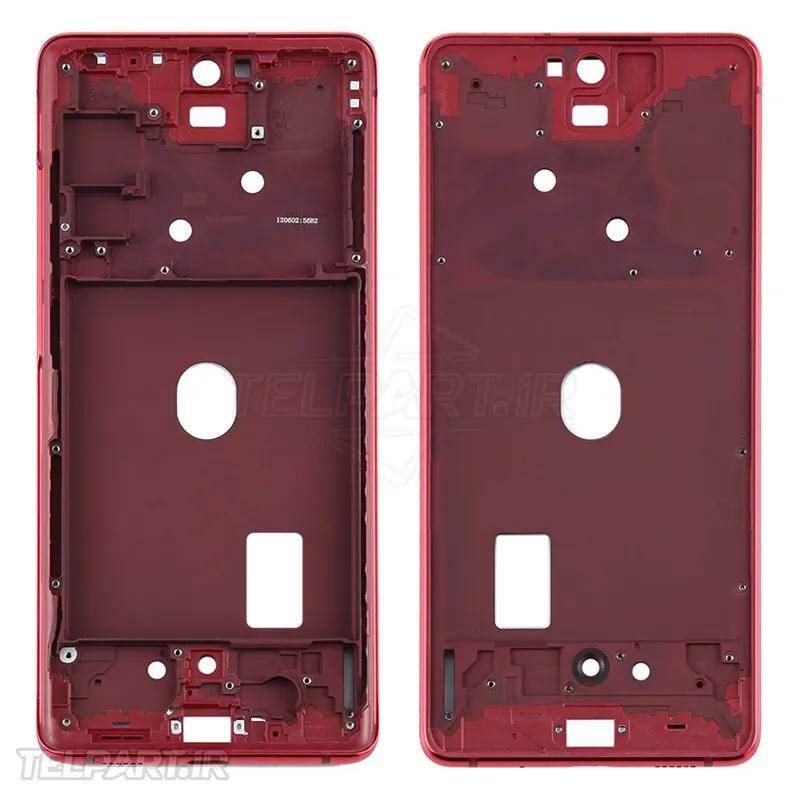

فریم ال سی دی سامسونگ Galaxy S20 FE 4G | G780

فریم ال سی دی گوشی سامسونگ S20 FE 4G

فریم ال سی دی گوشی سامسونگ S20 FE 4G یکی از اجزای اصلی مجموعه نمایشگر و شاسی جلویی گوشی است که محل قرارگیری و تثبیت پنل Super AMOLED، تاچ و تعدادی از قطعات داخلی را فراهم می‌کند. این قطعه برای مدل‌های سری Galaxy S20 FE 4G از جمله SM-G780F و SM-G780F/DSM مورد استفاده قرار می‌گیرد و در تعمیرات تخصصی زمانی اهمیت پیدا می‌کند که فریم اصلی گوشی دچار خمیدگی، شکستگی یا آسیب جدی شده باشد. فریم مناسب باید از نظر مدل، ابعاد، محل پیچ‌ها، جایگاه قطعات و رنگ با دستگاه مطابقت داشته باشد.

مشخصات فریم Galaxy S20 FE 4G

• نام انگلیسی: Samsung Galaxy S20 FE 4G LCD Frame
• مدل گوشی: Samsung Galaxy S20 FE 4G
• مدل‌های مرتبط: SM-G780F و SM-G780F/DSM
• نمایشگر: 6.5 اینچ Super AMOLED با نرخ نوسازی 120Hz
• رزولوشن نمایشگر: 1080 × 2400 پیکسل
• ابعاد گوشی: 159.8 × 74.5 × 8.4 میلی‌متر
• وزن دستگاه: 190 گرم
• جنس فریم اصلی گوشی: آلومینیوم
• رنگ‌های عرضه‌شده:  Cloud Navy، Cloud Lavender، Cloud Mint، Cloud White، Cloud Red و Cloud Orange
• نوع قطعه: فریم و شاسی نگهدارنده مجموعه نمایشگر

مشخصات ابعادی، نمایشگر و رنگ‌بندی Galaxy S20 FE در منابع تخصصی از جمله مشخصات Samsung Galaxy S20 FE در GSMArena و اطلاعات مربوط به مدل SM-G780F تأیید شده است. همچنین منابع قطعات، فریم مخصوص Galaxy S20 FE را برای مدل‌های G780F و G780F/DSM معرفی می‌کنند.

نقش و عملکرد فریم ال سی دی

• نگهداری و تثبیت پنل نمایشگر در جای خود.
• فراهم کردن محل نصب و قرارگیری بسیاری از قطعات داخلی.
• حفظ تراز صحیح نمایشگر نسبت به بدنه گوشی.
• ایجاد ساختار مکانیکی مناسب برای پیچ‌ها، براکت‌ها و اجزای داخلی.
• کمک به حفظ فرم و استحکام مجموعه جلویی دستگاه.
• فراهم کردن مسیر و محل عبور برخی کابل‌ها و فلت‌های داخلی.

فریم ال سی دی گوشی S20 FE 4G فقط یک قاب ظاهری نیست؛ در فرآیند تعمیر، بسیاری از قطعات از مجموعه قدیمی جدا شده و روی فریم جدید منتقل می‌شوند. راهنمای تعمیر iFixit برای SM-G780F نیز نشان می‌دهد که هنگام تعویض مجموعه نمایشگر و فریم، قطعاتی مانند برد اصلی، برد فرعی، باتری، موتور ویبره، کابل‌ها و برخی اجزای دیگر باید با دقت از مجموعه قبلی جدا و به مجموعه جدید منتقل شوند.

محل قرارگیری فریم در گوشی

فریم ال سی دی سامسونگ S20 FE 4G در بخش مرکزی ساختار دستگاه قرار می‌گیرد و پنل نمایشگر از سمت جلویی روی آن نصب می‌شود. در قسمت‌های داخلی این شاسی، محل قرارگیری باتری، بردها، کابل‌های ارتباطی، موتور ویبره و سایر قطعات طراحی شده است. به همین دلیل کوچک‌ترین تغییر شکل در فریم می‌تواند روی نحوه قرارگیری نمایشگر یا قطعات داخلی تأثیر بگذارد.

چه زمانی فریم نیاز به تعویض دارد؟

• خم شدن یا تاب برداشتن شاسی بر اثر ضربه.
• شکستن یا ترک خوردن قسمت‌های نگهدارنده نمایشگر.
• آسیب دیدن محل پیچ‌ها یا پایه‌های داخلی.
• عدم قرارگیری صحیح نمایشگر روی شاسی.
• ایجاد فاصله یا بیرون‌زدگی غیرطبیعی بین نمایشگر و بدنه.
• آسیب شدید فریم در اثر سقوط یا فشار مکانیکی.
• تعمیرات سنگین نمایشگر که انتقال قطعات به یک فریم سالم را ضروری می‌کند.

اگر تنها پنل نمایشگر آسیب دیده باشد، الزاماً نیازی به تعویض فریم نیست؛ اما در صورتی که شاسی خم شده یا محل نصب نمایشگر آسیب دیده باشد، استفاده از فریم سالم می‌تواند برای نصب صحیح مجموعه نمایشگر ضروری باشد. iFixit نیز برای Galaxy S20 FE راهنمای جداگانه‌ای برای انتقال قطعات به مجموعه نمایشگر و فریم ارائه کرده است.

اهمیت تطبیق فریم با مدل گوشی

فریم ال سی دی گوشی سامسونگ S20 FE 4G باید با مدل دقیق دستگاه تطبیق داده شود. اگرچه مدل‌های مختلف S20 FE از نظر ظاهری شباهت زیادی دارند، اما تفاوت در نسخه 4G و 5G، شماره مدل، محل بعضی قطعات و نسخه مجموعه نمایشگر می‌تواند در انتخاب قطعه اهمیت داشته باشد. بنابراین هنگام خرید، شماره مدل درج‌شده در بخش تنظیمات گوشی یا روی اطلاعات دستگاه را بررسی کنید.

آموزش تعویض فریم ال سی دی S20 FE 4G

تعویض فریم یک تعمیر ساده و سطحی نیست و معمولاً نیازمند جداسازی تعداد زیادی از قطعات داخلی است. در راهنمای iFixit برای SM-G780F، ابتدا قاب پشتی و ماژول آنتن جدا می‌شوند و سپس برد اصلی، برد فرعی، کابل‌ها، موتور ویبره و باتری از مجموعه نمایشگر و فریم جدا می‌شوند. هنگام کار با باتری و نمایشگر باید احتیاط زیادی داشت. برای مشاهده مراحل عملی تعمیر می‌توانید ویدیوی آموزش تعویض فریم ال سی دی گوشی سامسونگ S20 FE 4G را مشاهده کنید.

سوالات متداول

آیا فریم ال سی دی گوشی S20 FE 4G همان فریم فلزی بیرونی گوشی است؟
این اصطلاح در بازار قطعات معمولاً برای شاسی یا فریمی استفاده می‌شود که مجموعه نمایشگر روی آن نصب می‌شود. هنگام خرید باید مشخصات دقیق محصول و اینکه فریم به‌صورت جداگانه یا همراه با نمایشگر عرضه می‌شود بررسی شود.

فریم ال سی دی گوشی S20 FE 4G با نسخه 5G یکی است؟
ممکن است برخی قطعات در بازار برای هر دو نسخه معرفی شوند، اما برای اطمینان باید شماره مدل و کد دقیق قطعه بررسی شود. نسخه 4G شامل مدل‌هایی مانند SM-G780F است و نسخه‌های 5G عمدتاً با شماره‌های سری G781 شناخته می‌شوند.

آیا تعویض فریم روی کیفیت تصویر تأثیر دارد؟
خود فریم وظیفه نمایش تصویر را ندارد، اما نصب نادرست یا استفاده از فریم معیوب می‌تواند باعث فشار نامناسب روی پنل، تراز نبودن نمایشگر یا مشکلات مکانیکی در مجموعه صفحه‌نمایش شود.

خرید فریم و سایر قطعات Samsung Galaxy S20 FE 4G

انتخاب قطعه دقیق و سازگار، به‌خصوص برای فریم نمایشگر، اهمیت زیادی دارد؛ زیرا این قطعه محل نصب بخش‌های مختلف گوشی است. برای مشاهده مجموعه قطعات گوشی سامسونگ S20 FE 4G می‌توانید محصولات مرتبط با این مدل را بررسی کنید. در صورت نیاز به راهنمایی درباره مدل یا سازگاری قطعه، از تماس با ما استفاده کنید. همچنین برای مشاهده سایر قطعات موبایل می‌توانید به فروشگاه اینترنتی تلپارت مراجعه کنید. فریم ال سی دی سامسونگ S20 FE 4G در صورت انتخاب صحیح و نصب اصولی، پایه مناسبی برای بازسازی مجموعه نمایشگر و ساختار داخلی گوشی فراهم می‌کند.
