فلت مادربرد سامسونگ Galaxy S20 FE 4G | G780

فلت مادربرد گوشی سامسونگ S20 FE

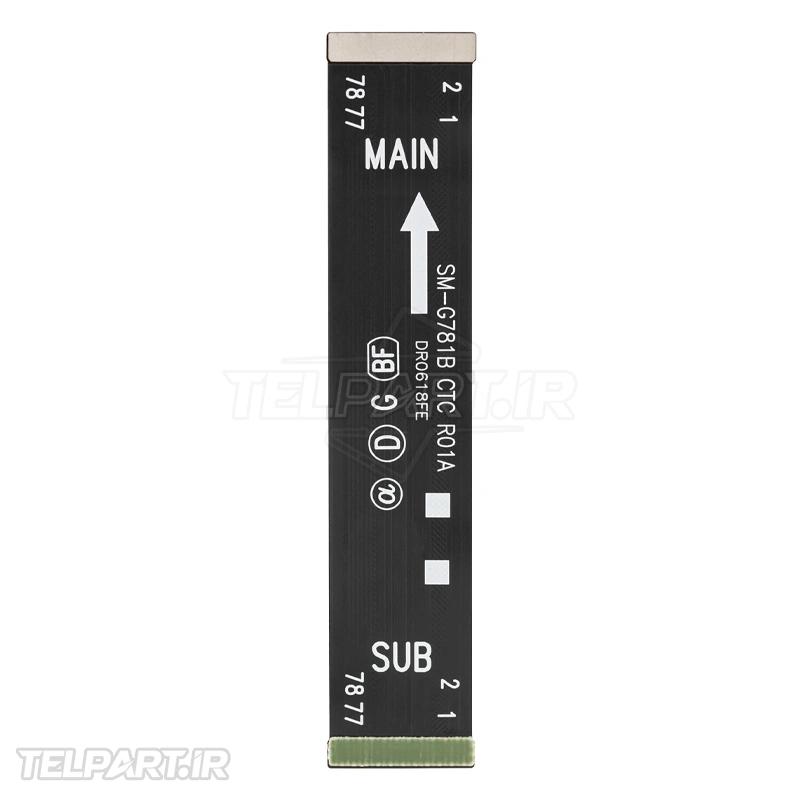

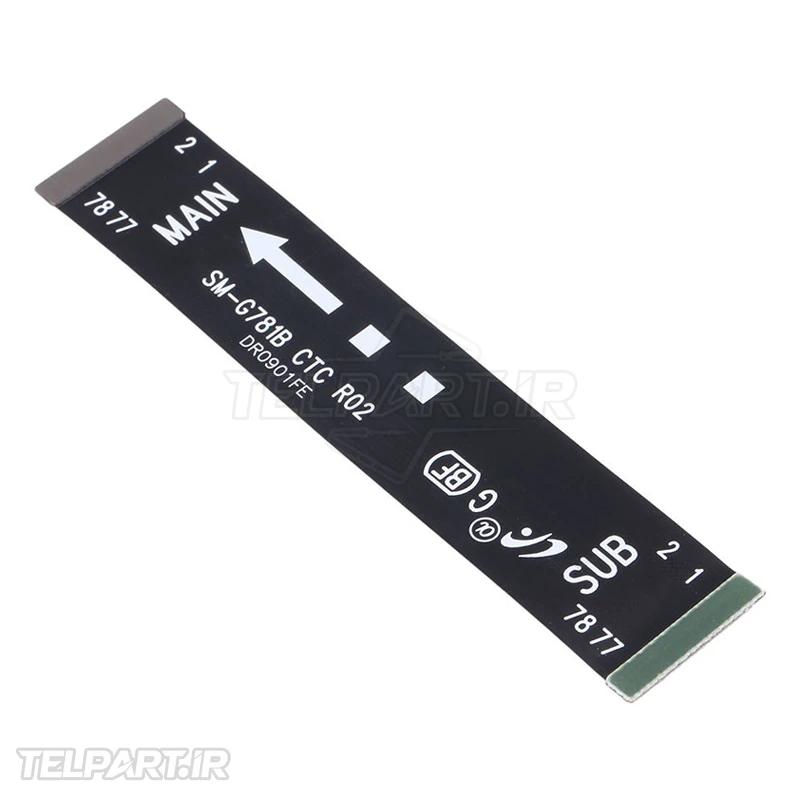

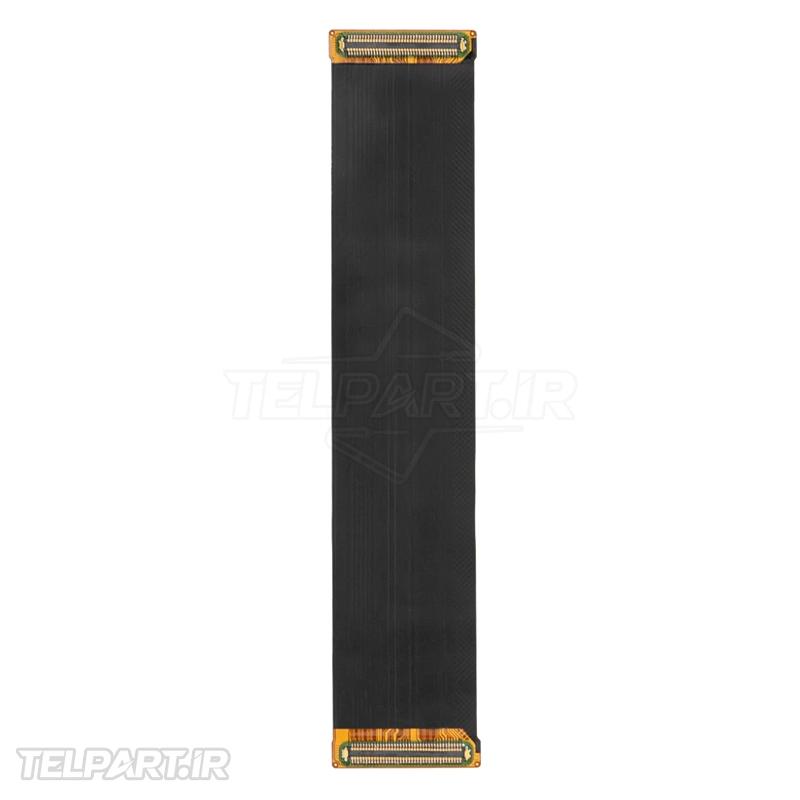

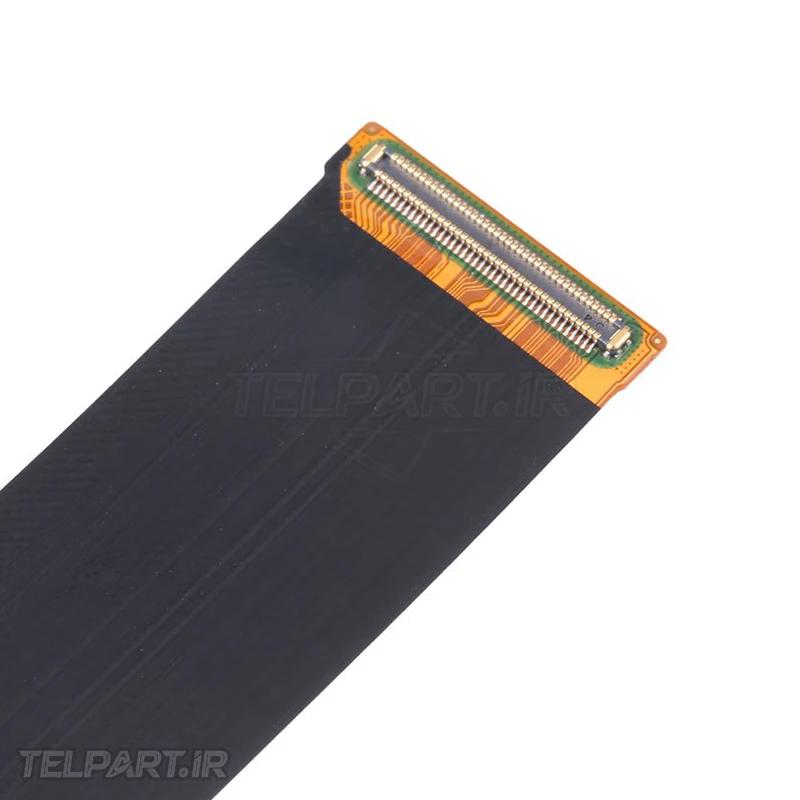

فلت مادربرد گوشی سامسونگ S20 FE یک کابل ارتباطی مهم در ساختار داخلی نسخه 4G این گوشی است. این قطعه با عنوان Main Flex Cable یا Interconnect Flex شناخته می‌شود و ارتباط الکتریکی بین برد اصلی و برد فرعی را برقرار می‌کند. شماره فنی رایج آن برای SM-G780، GH59-15385A است.

مشخصات فلت مین سامسونگ S20 FE 4G

• مناسب برای Samsung Galaxy S20 FE 4G
• مدل مورد بررسی: SM-G780
• نوع قطعه: Main Flex Cable / Interconnect Flex
• شماره فنی رایج: GH59-15385A
• کاربرد: ارتباط الکتریکی Main Board و Sub Board
• ساختار: کابل نواری انعطاف‌پذیر با کانکتور در دو طرف

نقش و عملکرد فلت مادربرد S20 FE 4G

فلت مادربرد S20 FE 4G مسیر انتقال سیگنال بین برد اصلی و برد فرعی دستگاه است. در Galaxy S20 FE، این دو بخش توسط کابل ارتباطی داخلی به هم متصل می‌شوند و هنگام تعمیر باید اتصال آن‌ها جدا و دوباره برقرار شود. بنابراین سالم بودن مسیرهای رسانا و کانکتورهای دو طرف اهمیت زیادی دارد. این قطعه خودِ مادربرد یا برد شارژ نیست، بلکه کابل رابط میان بخش‌های الکترونیکی گوشی است.

محل قرارگیری فلت مادربرد سامسونگ G780

فلت مادربرد سامسونگ G780 در قسمت داخلی گوشی و در مسیر بین Main Board و Sub Board قرار می‌گیرد. دو سر آن به کانکتورهای مخصوص متصل هستند. راهنمای تعمیر Galaxy S20 FE در iFixit نیز مراحل دسترسی به کابل اتصال‌دهنده Mainboard و Sub-board را نشان می‌دهد.

علائم خرابی فلت رابط شارژ سامسونگ S20 FE

• اختلال در ارتباط بین برد اصلی و برد فرعی.
• قطع و وصل شدن عملکردهایی که به برد پایین دستگاه مرتبط هستند.
• بروز مشکل پس از ضربه، تعمیر یا باز و بسته شدن گوشی.
• پارگی، تاخوردگی شدید، له‌شدگی یا خوردگی مسیرهای فلت.
• شل شدن یا آسیب دیدن کانکتورهای دو سر کابل.

اختلال شارژ الزاماً از این کابل نیست؛ برد شارژ، پورت USB-C و کانکتورها نیز باید بررسی شوند. در صورت مشاهده علائم مشابه، فلت رابط مادربرد سامسونگ S20 FE باید همراه با کانکتورها تست شود.

چه زمانی فلت مادربرد S20 FE 4G نیاز به تعویض دارد؟

• کابل دارای پارگی یا آسیب فیزیکی واضح باشد.
• مسیرهای رسانای آن قطع یا آسیب‌دیده باشند.
• کانکتور کابل اتصال پایدار ایجاد نکند.
• با تست تخصصی مشخص شود ارتباط Main Board و Sub Board برقرار نمی‌شود.
• کابل در تعمیر قبلی تحت فشار یا تاخوردگی شدید قرار گرفته باشد.

پیش از تعویض، کانکتورها و سوکت‌های روی برد را بررسی کنید.

نکات مهم هنگام خرید فلت رابط شارژ سامسونگ S20 FE

هنگام خرید، مدل دقیق گوشی را بررسی کنید. مدل SM-G780F در صفحه پشتیبانی رسمی سامسونگ به‌عنوان Galaxy S20 FE ثبت شده است. شماره فنی و نوع کانکتورها را با قطعه قبلی تطبیق دهید. فلت مادربرد سامسونگ G780 را بدون بررسی مدل دقیق با قطعات نسخه‌های دیگر S20 FE جایگزین نکنید. برای مشاهده قطعات گوشی سامسونگ S20 FE 4G می‌توانید به بخش مربوط به این مدل مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت قطعات مختلف تعمیرات موبایل را عرضه می‌کند.

آموزش تعویض فلت مادربرد

برای آشنایی با روند باز کردن دستگاه، ویدیوی آموزش تعویض فلت مادربرد گوشی سامسونگ S20 FE را مشاهده کنید. هنگام تعمیر، گوشی باید خاموش باشد و کانکتورها با ابزار مناسب جدا شوند.

سوالات متداول

آیا این قطعه مخصوص نسخه 4G است؟ این قطعه برای Galaxy S20 FE مدل SM-G780F در نظر گرفته شده است. شماره مدل گوشی را تطبیق دهید.

آیا فلت مادربرد همان برد شارژ است؟ خیر. فلت رابط مادربرد سامسونگ S20 FE یک کابل رابط است و با Sub Board یا Charging Board تفاوت دارد. در S20 FE، کابل ارتباطی بین بردها قطعه‌ای جداگانه است.

آیا خرابی فلت رابط شارژ سامسونگ S20 FE همیشه باعث قطع شارژ می‌شود؟ خیر. شارژ شدن گوشی به بخش‌هایی مانند برد شارژ، پورت USB-C، کانکتورها و مدارهای مرتبط وابسته است. بنابراین ابتدا باید علت واقعی مشکل مشخص شود.

آیا فلت مین سامسونگ S20 FE 4G برای همه مدل‌های S20 FE مناسب است؟ نباید این موضوع را بدون بررسی شماره مدل فرض کرد. برای خرید فلت مین سامسونگ S20 FE 4G، مشخصات SM-G780F و شماره فنی قطعه را بررسی کنید.

چرا کانکتورهای فلت باید با احتیاط جدا شوند؟ سوکت‌های فلت روی برد ظریف هستند و فشار نامناسب می‌تواند به سوکت یا کابل آسیب بزند. استفاده از ابزار مناسب و جدا کردن کنترل‌شده کانکتورها اهمیت دارد.

جمع‌بندی

فلت رابط مادربرد سامسونگ S20 FE یک کابل ارتباطی بین برد اصلی و برد فرعی است. اگر کابل دچار پارگی، قطع مسیر یا آسیب کانکتور شده باشد، تعویض آن با نمونه سازگار می‌تواند برای برطرف کردن مشکل ارتباطی ضروری باشد. هنگام خرید، تطبیق مدل SM-G780F، شماره فنی و کانکتورها اهمیت دارد. برای اطلاعات بیشتر، از بخش تماس با ما استفاده کنید.
