کانکتور شارژ سامسونگ Galaxy S20 FE 4G | G780

کانکتور شارژ گوشی Samsung Galaxy S20 FE 4G

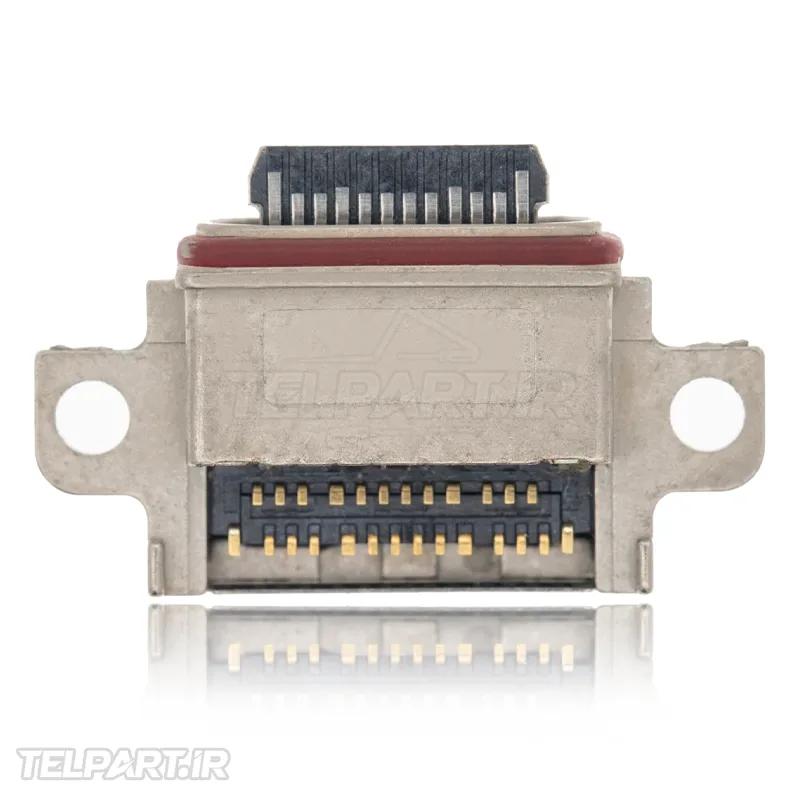

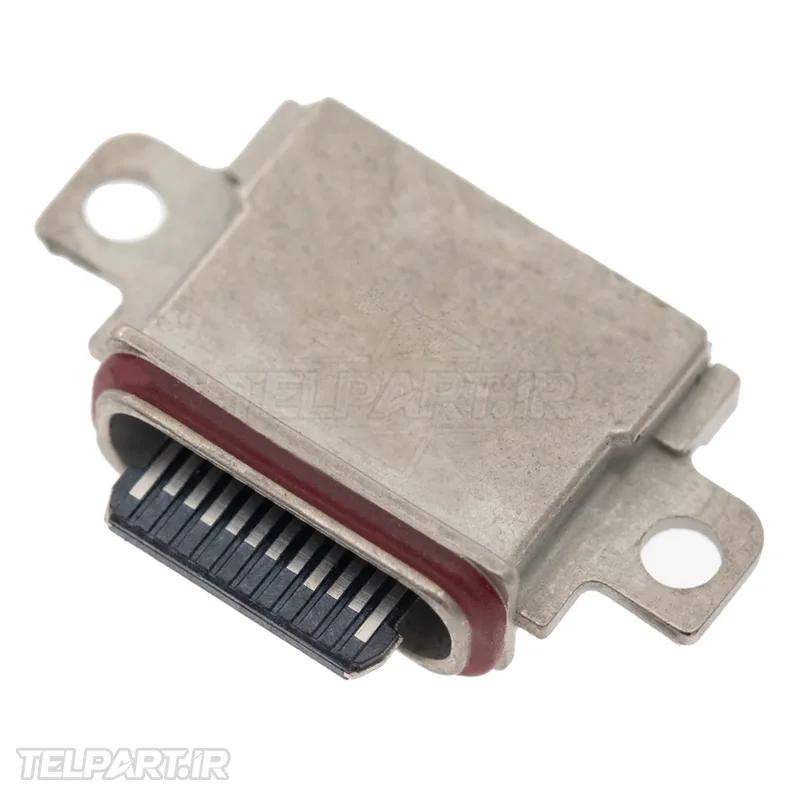

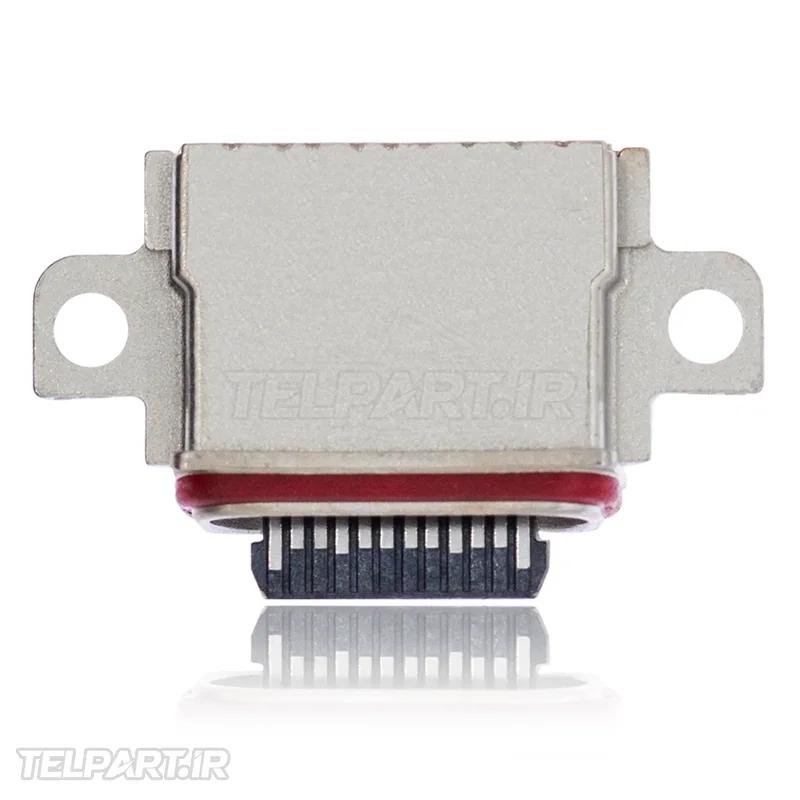

کانکتور شارژ گوشی سامسونگ S20 FE یکی از قطعات مهم درگاه USB Type-C است که برای اتصال شارژر و تجهیزات سیمی به مدار گوشی استفاده می‌شود. این قطعه با نام انگلیسی Samsung Galaxy S20 FE 4G Type-C Charging Port Connector شناخته می‌شود و برای نسخه 4G گوشی، از جمله مدل SM-G780F، کاربرد دارد. برای تهیه قطعات موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید.

مشخصات کانکتور شارژ سامسونگ S20 FE 4G

• مناسب برای Samsung Galaxy S20 FE 4G.
• قابل استفاده در مدل‌های سازگار خانواده SM-G780.
• نوع درگاه: USB Type-C.
• مناسب برای انتقال جریان شارژ و ارتباط سیمی با دستگاه‌های سازگار.
• طراحی‌شده برای قرارگیری در بخش پایینی گوشی و مجموعه برد شارژ.
• قطعه‌ای ظریف با کنتاکت‌های داخلی حساس به فشار، آلودگی و خوردگی.

طبق مشخصات رسمی سامسونگ، Galaxy S20 FE مدل SM-G780F به رابط USB Type-C مجهز شده و از USB 3.2 Gen 1 پشتیبانی می‌کند. این مدل همچنین دارای باتری داخلی 4500 میلی‌آمپرساعتی و استاندارد IP68 است. اطلاعات رسمی مدل SM-G780F را می‌توانید در وب‌سایت رسمی سامسونگ بررسی کنید.

نقش و عملکرد کانکتور شارژ سامسونگ S20 FE G780

کانکتور شارژ سامسونگ S20 FE G780 محل اتصال فیزیکی کابل USB Type-C به مدار شارژ گوشی است و در فرآیند انتقال انرژی و ارتباطات سیمی نقش دارد. سالم بودن کنتاکت‌های داخلی باعث می‌شود اتصال کابل پایدار باشد و گوشی بتواند شارژر یا تجهیزات USB را به‌درستی تشخیص دهد. در صورتی که پورت لق شده، کنتاکت‌ها آسیب دیده باشند یا داخل درگاه دچار خوردگی شده باشد، عملکرد شارژ و ارتباط سیمی می‌تواند دچار اختلال شود.

محل قرارگیری سوکت شارژ گوشی سامسونگ S20 FE

سوکت شارژ گوشی سامسونگ S20 FE در قسمت پایینی دستگاه و روی مجموعه برد شارژ قرار گرفته است. در ساختار داخلی این گوشی، برد شارژ از طریق کابل‌ها و کانکتورها به بخش‌های دیگر متصل می‌شود. راهنمای تعمیراتی iFixit برای Galaxy S20 FE نشان می‌دهد که برای دسترسی به مجموعه شارژ، قاب پشتی، باتری و اتصالات مربوط به برد باید با ترتیب صحیح جدا شوند. راهنمای تعمیر Samsung Galaxy S20 FE در iFixit اطلاعات مفیدی درباره ساختار و تعمیر این مدل ارائه می‌کند.

علائم خرابی کانکتور شارژ

• شارژ نشدن گوشی با وجود سالم بودن شارژر و کابل.
• قطع و وصل شدن شارژ هنگام حرکت دادن کابل.
• لق بودن غیرعادی کابل USB Type-C داخل درگاه.
• شارژ شدن گوشی فقط در یک زاویه خاص از قرارگیری کابل.
• عدم شناسایی اتصال USB به کامپیوتر یا سایر تجهیزات سازگار.
• وجود آثار خوردگی، آلودگی یا آسیب فیزیکی روی کنتاکت‌های درگاه.

البته مشاهده این علائم به‌تنهایی به معنی خرابی قطعه نیست. ابتدا باید کابل، آداپتور، آلودگی داخل پورت، اتصالات برد و مدار شارژ بررسی شوند. iFixit نیز در راهنمای تعمیراتی خود اشاره می‌کند که مشکل شارژ نشدن ممکن است با تمیز کردن گردوغبار، پرز و آلودگی داخل درگاه برطرف شود.

چه زمانی نیاز به تعویض کانکتور شارژ سامسونگ S20 FE 4G است؟

• زمانی که کنتاکت‌های داخلی درگاه شکسته یا تغییر شکل داده باشند.
• وقتی پورت بر اثر استفاده مداوم لق شده باشد.
• در صورت خوردگی شدید ناشی از رطوبت یا نفوذ مایعات.
• وقتی پس از تست کابل و شارژر، مشکل همچنان پابرجا باشد.
• هنگامی که اتصال USB به‌صورت مداوم قطع و وصل شود.

در بعضی نسخه‌های S20 FE، پورت USB-C به برد شارژ متصل و به‌صورت مجموعه‌ای سرویس می‌شود. راهنمای iFixit برای نسخه 5G این خانواده نیز توضیح می‌دهد که پورت USB-C روی برد شارژ قرار گرفته و برای تعمیر، مجموعه شارژ از داخل گوشی خارج می‌شود. بنابراین قبل از سفارش قطعه باید مدل دقیق دستگاه و ساختار قطعه موردنظر بررسی شود.

نکات مهم هنگام تعویض درگاه شارژ

• ابتدا سالم بودن کابل و آداپتور را با یک دستگاه دیگر بررسی کنید.
• داخل درگاه را از نظر وجود پرز، گردوغبار و آلودگی بررسی کنید.
• در صورت نیاز به تعمیر، گوشی باید خاموش و اتصالات داخلی با ابزار مناسب جدا شوند.
• از وارد کردن فشار یا ابزار فلزی نامناسب داخل پورت خودداری کنید.
• پس از نصب قطعه، شارژ، انتقال اطلاعات و اتصال USB آزمایش شود.

سوالات متداول

آیا خرابی پورت همیشه باعث شارژ نشدن گوشی می‌شود؟
خیر. خرابی کابل، آداپتور، آلودگی داخل پورت، باتری، برد شارژ یا مدار مدیریت توان نیز می‌تواند باعث ایجاد مشکل در شارژ شود. به همین دلیل تشخیص دقیق قبل از تعویض ضروری است.

آیا کانکتور شارژ سامسونگ S20 FE G780 با نسخه 5G یکسان است؟
نباید صرفاً بر اساس شباهت ظاهری اقدام به خرید کرد. نسخه‌های مختلف S20 FE شماره مدل و ساختار متفاوتی دارند؛ بنابراین مدل دقیق گوشی و سازگاری قطعه باید بررسی شود.

آیا سوکت شارژ گوشی سامسونگ S20 FE فقط برای شارژ استفاده می‌شود؟
خیر. درگاه USB Type-C این گوشی برای ارتباط سیمی با تجهیزات سازگار نیز کاربرد دارد و سامسونگ برای مدل SM-G780F رابط USB Type-C و USB 3.2 Gen 1 را اعلام کرده است.

آیا تعویض کانکتور شارژ گوشی سامسونگ S20 FE کار ساده‌ای است؟
تعمیر این قسمت به دلیل حساسیت اتصالات داخلی و نیاز به باز کردن بخش‌هایی از گوشی بهتر است توسط تعمیرکار متخصص انجام شود. در برخی ساختارها نیز تعویض به‌صورت مجموعه برد شارژ انجام می‌شود.

خرید قطعات Samsung Galaxy S20 FE 4G

برای مشاهده سایر قطعات سازگار با این مدل می‌توانید به صفحه قطعات گوشی سامسونگ S20 FE 4G مراجعه کنید. در صورت نیاز به راهنمایی برای انتخاب قطعه مناسب یا بررسی سازگاری آن با مدل گوشی، از طریق تماس با ما با کارشناسان فروشگاه در ارتباط باشید.
