کانکتور مادربرد شیائومی Redmi Note 11 Pro 5G

کانکتور مادربرد Redmi Note 11 Pro 5G | مشخصات، عملکرد، علائم خرابی و تعویض

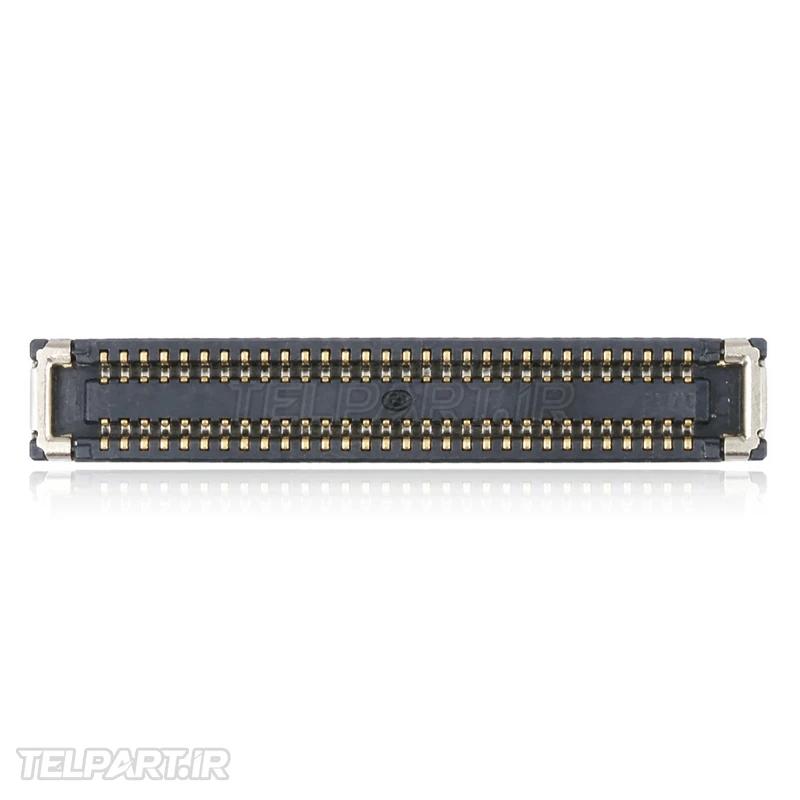

کانکتور مادربرد گوشی Redmi Note 11 Pro 5G یکی از کانکتورهای مهم روی برد اصلی دستگاه است که برای اتصال فلت رابط و برقراری ارتباط الکتریکی بین بخش‌های مختلف گوشی استفاده می‌شود. این قطعه در انگلیسی با عنوان Xiaomi Redmi Note 11 Pro 5G MotherBoard FPC Connector شناخته می‌شود و در تصویری که برای این محصول ارسال شده، کانکتور موردنظر روی مادربرد با کادر قرمز مشخص شده است. نمونه موجود در تصویر دارای ساختار چندپایه و طراحی فشرده مخصوص بردهای موبایل بوده و تعداد پین آن 60 پین است.

این کانکتور با توجه به محل نصب و نوع فلت متصل‌شونده، نقش مهمی در انتقال سیگنال‌ها و ارتباط بین مادربرد و بخش‌های دیگر گوشی دارد. در ساختار داخلی Redmi Note 11 Pro 5G چندین اتصال FPC و inter-board وجود دارد و در فرآیند تعمیر باید هر کانکتور با فلت و محل نصب صحیح خود تطبیق داده شود. منابع تخصصی تعمیرات نیز در مراحل باز کردن این خانواده از گوشی‌ها به وجود کانکتورهای مربوط به کابل بین‌بردی، نمایشگر و سایر فلت‌ها روی مادربرد اشاره کرده‌اند.

مشخصات کانکتور مادربرد Redmi Note 11 Pro 5G

• نام انگلیسی: Xiaomi Redmi Note 11 Pro 5G MotherBoard FPC Connector
• نوع قطعه: FPC / Board-to-Board Connector
• تعداد پین: 60 پین
• محل نصب: روی مادربرد گوشی
• کاربرد: اتصال فلت رابط به مادربرد
• ساختار: کانکتور فشرده با کنتاکت‌های ظریف
• کاربرد اصلی در تعمیرات: جایگزینی کانکتور آسیب‌دیده روی PCB
• نیازمند دقت بالا هنگام جداسازی و نصب

نقش و عملکرد کانکتور مین شیائومی ردمی نوت 11 پرو 5جی

کانکتور مین شیائومی ردمی نوت 11 پرو 5جی وظیفه ایجاد یک اتصال الکتریکی مطمئن میان فلت مربوطه و مدار چاپی مادربرد را بر عهده دارد. هر یک از پایه‌های این کانکتور می‌تواند بخشی از مسیرهای تغذیه، سیگنال یا ارتباطی را منتقل کند و به همین دلیل آسیب دیدن حتی تعدادی از پایه‌ها ممکن است باعث اختلال در عملکرد بخشی از گوشی شود.

ساختار کانکتورهای FPC به گونه‌ای است که فلت به‌صورت دقیق داخل قسمت اتصال قرار می‌گیرد و کنتاکت‌های فلزی داخلی، ارتباط میان مسیرهای فلت و پدهای مادربرد را برقرار می‌کنند. به همین دلیل تمیزی محل اتصال، سالم بودن قفل کانکتور و قرارگیری صحیح فلت اهمیت زیادی دارد.

محل قرارگیری کانکتور روی مادربرد

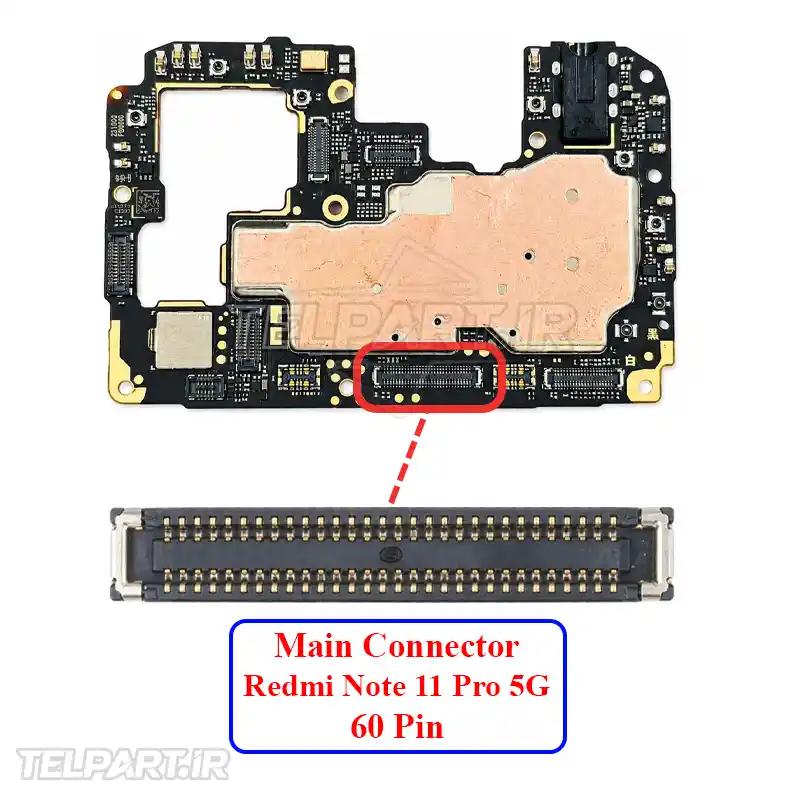

کانکتور مادربرد گوشی Redmi Note 11 Pro 5G روی برد اصلی گوشی قرار دارد و در تصویر محصول، محل دقیق آن با کادر قرمز مشخص شده است. این کانکتور در قسمت پایینی مادربرد و در نزدیکی مجموعه‌ای از کانکتورها و قطعات الکترونیکی PCB قرار گرفته است.

برای دسترسی به این بخش، معمولاً لازم است گوشی باز شده و پوشش‌ها و قطعاتی که روی مادربرد قرار دارند با رعایت اصول تعمیرات موبایل جدا شوند. راهنماهای تعمیراتی Redmi Note 11 Pro نیز هنگام جداسازی مادربرد، بر دقت در جدا کردن کانکتورها و کابل‌های ظریف تأکید می‌کنند؛ زیرا فشار یا اهرم کردن اشتباه می‌تواند به کانکتور یا مسیرهای برد آسیب برساند.

علائم خرابی کانکتور مادربرد

• قطع و وصل شدن عملکرد قطعه متصل به فلت
• کار نکردن بخشی از گوشی پس از ضربه یا تعمیر
• مشاهده علائم اکسیدشدگی یا خوردگی روی پایه‌ها
• شکستن یا خم شدن کنتاکت‌های داخلی
• شل شدن محل اتصال فلت
• قطع شدن ارتباط پس از حرکت دادن فلت
• آسیب دیدن قفل یا نگهدارنده کانکتور
• کنده شدن بخشی از پدهای کانکتور از روی PCB

دلایل خرابی کانکتور FPC

یکی از مهم‌ترین دلایل خرابی این قطعه، فشار بیش از حد هنگام جدا کردن فلت است. کانکتورهای FPC دارای پایه‌های بسیار ظریفی هستند و استفاده از ابزار نامناسب یا وارد کردن نیرو در جهت اشتباه می‌تواند باعث خم شدن کنتاکت‌ها یا شکستن بدنه کانکتور شود.

ضربه و فشار به گوشی، نفوذ رطوبت، اکسید شدن پایه‌ها و تعمیرات غیراصولی نیز از عوامل دیگری هستند که ممکن است موجب خرابی کانکتور شوند. گاهی اوقات نیز مشکل از خود کانکتور نیست و فلت، پدهای PCB یا مسیرهای مدار دچار آسیب شده‌اند؛ بنابراین قبل از تعویض باید تمام مسیر بررسی شود.

زمان نیاز به تعویض کانکتور مین شیائومی ردمی نوت 11 پرو 5جی

• وقتی یکی یا چند کنتاکت داخلی کانکتور شکسته یا تغییر شکل داده باشد.
• وقتی قفل مکانیکی کانکتور آسیب دیده و فلت به‌درستی ثابت نمی‌شود.
• وقتی پایه‌های اتصال کانکتور از روی PCB جدا شده باشند.
• وقتی آثار خوردگی شدید روی کنتاکت‌ها وجود داشته باشد.
• وقتی پس از اطمینان از سلامت فلت، اتصال همچنان برقرار نمی‌شود.
• وقتی کانکتور در اثر تعمیر قبلی آسیب فیزیکی دیده باشد.

آیا خرابی کانکتور به معنی خرابی مادربرد است؟

خیر. خرابی کانکتور به معنی خراب بودن کل مادربرد نیست. در بسیاری از موارد، خود کانکتور یا محل اتصال آن دچار مشکل شده و با تعمیر یا تعویض صحیح می‌توان ارتباط فلت را دوباره برقرار کرد. البته اگر پدهای PCB نیز کنده شده باشند، تعمیر به تخصص بیشتری نیاز خواهد داشت و ممکن است لازم باشد مسیرهای آسیب‌دیده بازسازی شوند.

نکات مهم هنگام تعویض کانکتور

• پیش از تعویض، سلامت فلت مربوطه بررسی شود.
• تعداد پین و ابعاد کانکتور با نمونه اصلی مطابقت داده شود.
• محل نصب کانکتور روی PCB از نظر شکستگی و کنده شدن پدها بررسی شود.
• برای جداسازی کانکتور از تجهیزات مناسب تعمیرات برد استفاده شود.
• از حرارت بیش از اندازه برای جدا کردن قطعه خودداری شود.
• پس از نصب، تمام پایه‌ها با دقت زیر میکروسکوپ بررسی شوند.
• اتصال فلت پس از تعمیر چند بار تست شود.

تفاوت کانکتور مادربرد با فلت مادربرد

کانکتور و فلت دو قطعه متفاوت هستند. فلت یک کابل انعطاف‌پذیر است که مسیرهای الکتریکی را در خود دارد، در حالی که کانکتور روی PCB نصب شده و محل اتصال فلت به برد محسوب می‌شود. بنابراین اگر فلت سالم باشد ولی کانکتور روی مادربرد آسیب دیده باشد، تعویض فلت مشکل را برطرف نمی‌کند و خود کانکتور باید بررسی شود.

در مقابل، اگر کانکتور سالم باشد اما مسیرهای فلت قطع یا آسیب‌دیده باشند، تعویض کانکتور ضرورتی ندارد و باید فلت مناسب جایگزین شود. تشخیص صحیح این دو مورد می‌تواند از تعویض قطعه سالم و ایجاد هزینه اضافی جلوگیری کند.

سوالات متداول درباره کانکتور مادربرد Redmi Note 11 Pro 5G

تعداد پین این کانکتور چند عدد است؟
کانکتور موجود در تصویر محصول 60 پین است و هنگام خرید باید تعداد پین، ابعاد، فرم بدنه و محل نصب آن با نمونه روی مادربرد تطبیق داده شود.

آیا تعویض این کانکتور نیاز به لحیم‌کاری دارد؟
بله. برخلاف فلت‌هایی که با فشار روی کانکتور نصب می‌شوند، خود کانکتور روی PCB قرار دارد و تعویض آن معمولاً به تجهیزات تعمیرات برد، دقت بالا و مهارت در کار با قطعات ریز نیاز دارد.

آیا می‌توان کانکتور آسیب‌دیده را بدون تعویض تعمیر کرد؟
در بعضی موارد اگر مشکل فقط آلودگی یا تغییر شکل جزئی کنتاکت باشد، امکان بررسی و اصلاح وجود دارد؛ اما در صورت شکستگی بدنه، آسیب جدی کنتاکت‌ها یا خرابی مکانیکی، تعویض کانکتور راهکار مطمئن‌تری است.

اگر پدهای مادربرد کنده شده باشند چه می‌شود؟
در این شرایط تعمیر پیچیده‌تر است. ابتدا باید مسیرهای آسیب‌دیده بررسی شوند و در صورت امکان با تکنیک‌های تعمیر PCB و سیم‌کشی بسیار ظریف، مسیرها بازسازی شوند. انجام این کار باید توسط تعمیرکار متخصص برد انجام شود.

خرید قطعات گوشی Redmi Note 11 Pro 5G

برای مشاهده سایر قطعات و لوازم تعمیراتی این مدل می‌توانید به قطعات گوشی شیائومی Redmi Note 11 Pro 5G در فروشگاه تلپارت مراجعه کنید. برای آشنایی با سایر محصولات نیز فروشگاه اینترنتی تلپارت در دسترس است و در صورت نیاز به راهنمایی برای انتخاب قطعه می‌توانید از طریق تماس با ما با مجموعه در ارتباط باشید.

در نهایت، کانکتور مین شیائومی ردمی نوت 11 پرو 5جی قطعه‌ای کوچک اما مهم در ساختار مادربرد است و سلامت آن برای برقراری ارتباط صحیح میان فلت و PCB اهمیت دارد. با توجه به تعداد زیاد کنتاکت‌ها، حتی آسیب جزئی به بخشی از پایه‌ها می‌تواند باعث اختلال در ارتباط شود و به همین دلیل هنگام تعمیر باید محل اتصال با دقت بررسی شود.

انتخاب کانکتور سازگار با Redmi Note 11 Pro 5G، تطبیق دقیق تعداد پین‌ها و ابعاد قطعه و انجام صحیح فرآیند تعویض، از مهم‌ترین عوامل موفقیت تعمیر هستند. همچنین هنگام جدا کردن فلت از مادربرد باید از وارد کردن فشار مستقیم به کانکتور خودداری شود تا به پایه‌ها و پدهای PCB آسیب وارد نشود.

اگر علائم خرابی پس از تعویض فلت همچنان باقی مانده باشد، بررسی کانکتور مادربرد گوشی Redmi Note 11 Pro 5G می‌تواند یکی از مراحل مهم عیب‌یابی باشد. این بررسی باید همراه با تست فلت، مسیرهای PCB و سایر کانکتورهای مرتبط انجام شود تا علت اصلی مشکل به‌درستی مشخص شود.
