کانکتور روی ال سی دی شیائومی Redmi Note 11 Pro 5G

کانکتور ال سی دی Redmi Note 11 Pro 5G | مشخصات، عملکرد، علائم خرابی و تعویض

کانکتور ال سی دی گوشی Redmi Note 11 Pro 5G یکی از قطعات ظریف مجموعه نمایشگر است که در انتهای فلت LCD قرار گرفته و وظیفه ایجاد اتصال الکتریکی میان فلت نمایشگر و کانکتور مقابل آن را بر عهده دارد. همان‌طور که در تصویر محصول مشاهده می‌شود، این کانکتور در قسمت انتهایی فلت نمایشگر قرار گرفته و به صورت یک قطعه کوچک و حساس طراحی شده است. این قطعه در بازار با نام انگلیسی Xiaomi Redmi Note 11 Pro 5G LCD Connector شناخته می‌شود و در زمان تعمیر یا تعویض مجموعه نمایشگر، سلامت آن اهمیت زیادی دارد.

کانکتور ال سی دی شیائومی ردمی نوت 11 پرو 5جی با توجه به ساختار بسیار ظریف خود باید هنگام باز کردن و نصب فلت با دقت جابه‌جا شود. هرگونه فشار، خم‌شدگی، ضربه یا نصب نادرست می‌تواند باعث آسیب به کنتاکت‌ها یا ایجاد اتصال ناقص شود. منابع تخصصی قطعات نیز برای Redmi Note 11 Pro 5G قطعات مرتبط با LCD Connector و LCD Flex را به صورت جداگانه فهرست کرده‌اند.

مشخصات کانکتور LCD Redmi Note 11 Pro 5G

• نام انگلیسی: Xiaomi Redmi Note 11 Pro 5G LCD Connector
• نوع قطعه: LCD / Display FPC Connector
• محل قرارگیری: روی فلت مجموعه نمایشگر
• کاربرد: ایجاد اتصال الکتریکی بین فلت نمایشگر و کانکتور مقابل
• ساختار: کانکتور بسیار ظریف مخصوص اتصال فلت
• مناسب برای: Redmi Note 11 Pro 5G در صورت تطابق کامل قطعه
• تعداد پین‌های مسیر نمایشگر در کانکتورهای مرتبط این مدل: 40 پین

تعداد پین کانکتور LCD ردمی نوت 11 پرو 5G

در ساختار اتصال نمایشگر Redmi Note 11 Pro 5G، کانکتور نمایشگر مادربرد به صورت 40 پین و در دو ردیف 20 پینی معرفی شده است. این تعداد پین باعث می‌شود مسیرهای متعدد موردنیاز برای انتقال اطلاعات نمایشگر و عملکردهای مرتبط از طریق فلت و کانکتور میان نمایشگر و برد اصلی برقرار شوند. هنگام خرید قطعه باید توجه داشت که کانکتور روی فلت و کانکتور مقابل روی مادربرد یک مجموعه اتصال هستند و باید از نظر ابعاد، شکل، تعداد کنتاکت و مدل گوشی با یکدیگر سازگار باشند.

تصویر محصول نشان می‌دهد قطعه موردنظر در انتهای فلت LCD قرار گرفته و مستقیماً بخشی از مجموعه اتصال نمایشگر است. بنابراین نباید آن را با کانکتور LCD نصب‌شده روی مادربرد اشتباه گرفت.

نقش و عملکرد کانکتور LCD

وظیفه اصلی کانکتور ال سی دی گوشی Redmi Note 11 Pro 5G برقرار کردن یک اتصال مطمئن میان مسیرهای رسانای فلت نمایشگر و کانکتور طرف مقابل است. فلت LCD شامل مسیرهای الکتریکی بسیار ظریفی است و کانکتور باید این مسیرها را با دقت بسیار بالا به مدار گوشی متصل کند.

در صورت سالم بودن اتصال، سیگنال‌های مربوط به نمایش تصویر و عملکردهای مرتبط با مجموعه نمایشگر می‌توانند بین نمایشگر و مدار اصلی گوشی منتقل شوند. Redmi Note 11 Pro 5G از نمایشگر 6.67 اینچی AMOLED با رزولوشن FHD+ و نرخ نوسازی تا 120 هرتز بهره می‌برد؛ بنابراین سلامت مسیر اتصال نمایشگر برای عملکرد صحیح این مجموعه اهمیت دارد.

مشخصات و اطلاعات رسمی Redmi Note 11 Pro 5G در سایت شیائومی نیز جزئیات مربوط به نمایشگر و ساختار این گوشی را ارائه می‌کند.

محل قرارگیری کانکتور ال سی دی شیائومی ردمی نوت 11 پرو 5جی

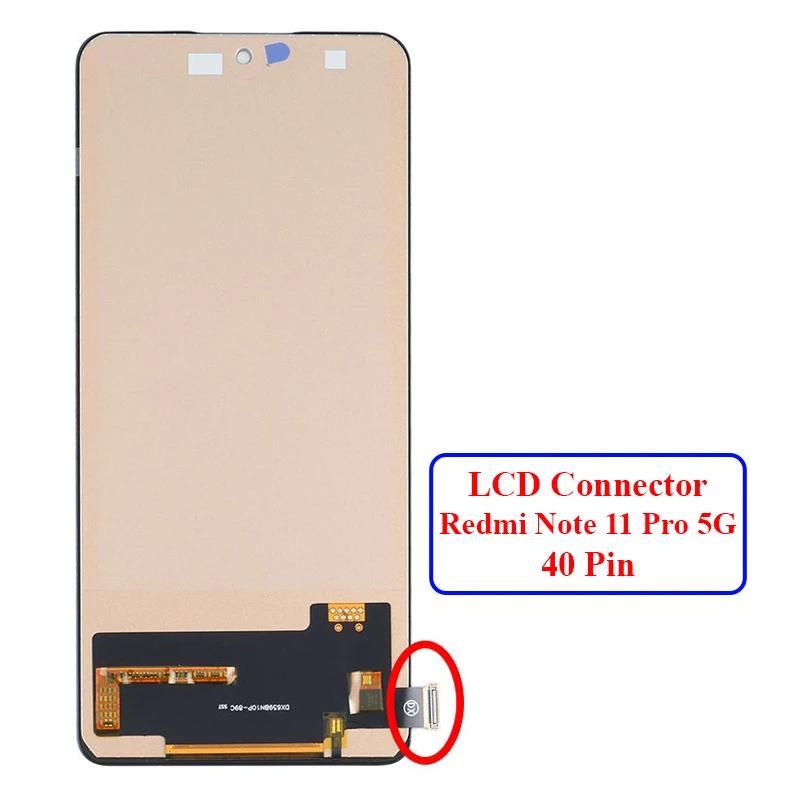

این کانکتور در انتهای فلت متصل به مجموعه نمایشگر قرار گرفته است. در تصویر محصول، محل آن با کادر قرمز مشخص شده و به خوبی دیده می‌شود که کانکتور از لبه فلت خارج شده تا هنگام مونتاژ به کانکتور مقابل متصل شود. این طراحی باعث می‌شود اتصال نمایشگر بدون استفاده از سیم جداگانه و از طریق مدار انعطاف‌پذیر انجام شود.

از آنجا که این قطعه بخشی از مجموعه LCD Flex محسوب می‌شود، در بسیاری از موارد خرابی آن همراه با آسیب به خود فلت یا مجموعه نمایشگر بررسی می‌شود. هنگام تعویض باید مسیر فلت، محل اتصال و وضعیت کنتاکت‌ها به دقت بررسی شوند.

علائم خرابی کانکتور LCD

• سیاه شدن صفحه در حالی که گوشی روشن است
• قطع و وصل شدن تصویر
• چشمک زدن یا ناپایداری تصویر
• نمایش خطوط یا اختلالات غیرعادی روی صفحه
• قطع تصویر پس از ضربه یا فشار به گوشی
• عملکرد ناپایدار نمایشگر پس از باز و بسته شدن دستگاه
• مشاهده شکستگی یا تغییر شکل در بدنه کانکتور
• آسیب دیدن کنتاکت‌های اتصال
• عدم برقراری اتصال صحیح فلت با کانکتور مادربرد

دلایل خرابی کانکتور روی فلت LCD

یکی از مهم‌ترین دلایل خرابی این قطعه، باز و بسته کردن غیراصولی گوشی یا مجموعه نمایشگر است. وارد کردن فشار بیش از حد به انتهای فلت، خم کردن آن در زاویه نامناسب، کشیدن فلت هنگام جدا کردن کانکتور و استفاده از ابزار نامناسب می‌تواند باعث آسیب مکانیکی شود.

ضربه، فشار، نفوذ مایعات و خوردگی نیز می‌توانند کیفیت اتصال را کاهش دهند. همچنین اگر فلت به صورت کاملاً صحیح در کانکتور مادربرد قرار نگیرد، ممکن است اتصال ناقص ایجاد شده و علائمی شبیه خرابی LCD مشاهده شود.

چه زمانی نیاز به تعویض کانکتور LCD است؟

• وقتی بدنه کانکتور شکسته یا تغییر شکل داده باشد.
• وقتی کنتاکت‌های داخلی کانکتور آسیب دیده باشند.
• وقتی اتصال فلت با کانکتور مادربرد پایدار نباشد.
• وقتی پس از بررسی LCD و فلت، ایراد از کانکتور تشخیص داده شود.
• وقتی آثار خوردگی یا اکسیدشدگی روی قسمت‌های اتصال مشاهده شود.
• وقتی کانکتور در اثر ضربه یا تعمیر قبلی آسیب دیده باشد.

تفاوت خرابی کانکتور LCD با خرابی خود نمایشگر

هر مشکل تصویری به معنی خرابی پنل AMOLED نیست. در بعضی شرایط، خرابی فلت یا اتصال کانکتور می‌تواند باعث سیاه شدن صفحه، قطع و وصل شدن تصویر یا ایجاد اختلالات تصویری شود. به همین دلیل قبل از تعویض کامل نمایشگر باید وضعیت فلت، کانکتور روی فلت و کانکتور مادربرد بررسی شود.

اگر با تکان بسیار جزئی یا تغییر وضعیت فلت، تصویر برای لحظه‌ای ظاهر و سپس قطع می‌شود، احتمال وجود مشکل در مسیر اتصال باید بررسی شود. البته این علامت به تنهایی برای تشخیص قطعی کافی نیست و تست تخصصی لازم است.

نکات مهم هنگام تعویض کانکتور LCD

• ابتدا سلامت کامل نمایشگر و فلت بررسی شود.
• کانکتور جدید از نظر ابعاد و ساختار با نمونه اصلی مطابقت داشته باشد.
• پایه‌ها و کنتاکت‌های کانکتور قبل از نصب بررسی شوند.
• از خم کردن شدید فلت در محل اتصال خودداری شود.
• فلت هنگام اتصال به مادربرد باید کاملاً در جای خود قرار گیرد.
• قبل از بستن کامل گوشی، تصویر و عملکرد نمایشگر تست شود.
• در صورت نیاز به تعویض کانکتور لحیم‌شده، تعمیر باید توسط متخصص تعمیرات برد انجام شود.

آیا کانکتور LCD قابل تعمیر است؟

در برخی موارد، اگر مشکل فقط به کثیفی یا آلودگی سطح اتصال مربوط باشد، تمیزکاری تخصصی می‌تواند مشکل را برطرف کند. اما اگر کانکتور شکسته باشد یا کنتاکت‌های آن آسیب فیزیکی دیده باشند، تعویض قطعه معمولاً راهکار مطمئن‌تری است. در صورتی که آسیب به محل اتصال روی برد یا خود فلت وارد شده باشد، تعمیر پیچیده‌تر خواهد شد.

سوالات متداول درباره کانکتور LCD Redmi Note 11 Pro 5G

آیا کانکتور LCD روی فلت همان کانکتور روی مادربرد است؟
خیر. در این محصول، کانکتور روی انتهای فلت نمایشگر قرار گرفته است و هنگام نصب با کانکتور مقابل خود در گوشی جفت می‌شود. تصویر محصول نیز دقیقاً محل قرارگیری این کانکتور روی فلت را نشان می‌دهد.

آیا خرابی کانکتور می‌تواند باعث سیاه شدن صفحه شود؟
بله، قطع یا ناپایداری اتصال نمایشگر می‌تواند موجب از بین رفتن تصویر شود؛ با این حال، خرابی پنل، فلت یا کانکتور مادربرد نیز می‌تواند علائم مشابه ایجاد کند و باید جداگانه بررسی شوند.

آیا این قطعه با Redmi Note 11 Pro 4G سازگار است؟
نباید فقط بر اساس شباهت ظاهری دو مدل اقدام به خرید کرد. شکل فلت، کانکتور، محل اتصالات و شماره مدل باید با قطعه اصلی مقایسه شود.

آیا تعویض کانکتور LCD کار ساده‌ای است؟
اگر کانکتور بخشی از فلت باشد، تعویض آن ممکن است نیازمند تعمیر یا تعویض مجموعه فلت باشد. در صورتی که کانکتور روی مادربرد آسیب دیده باشد، تعمیر به تجهیزات و مهارت تعمیر برد نیاز دارد.

خرید قطعات Redmi Note 11 Pro 5G

برای مشاهده این قطعه و سایر قطعات سازگار با گوشی می‌توانید به صفحه قطعات گوشی شیائومی Redmi Note 11 Pro 5G در فروشگاه تلپارت مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی موبایل را ارائه می‌دهد و برای راهنمایی درباره انتخاب قطعه می‌توانید از بخش تماس با ما استفاده کنید.

در مجموع، کانکتور ال سی دی شیائومی ردمی نوت 11 پرو 5جی قطعه‌ای کوچک اما بسیار حساس در مجموعه نمایشگر است که سلامت آن برای برقراری اتصال صحیح میان فلت LCD و بخش مقابل آن اهمیت دارد. با توجه به ظرافت کنتاکت‌ها، نصب و جداسازی نادرست می‌تواند موجب آسیب به اتصال و ایجاد مشکلات تصویری شود.

برای تعمیر این بخش، تشخیص دقیق اهمیت زیادی دارد؛ زیرا علائم خرابی کانکتور ممکن است با خرابی فلت یا پنل نمایشگر مشابه باشد. بررسی فیزیکی، تست فلت و کنترل کانکتور مادربرد پیش از تعویض قطعه می‌تواند از هزینه‌های اضافی جلوگیری کند. در صورت تأیید خرابی، استفاده از قطعه کاملاً سازگار و نصب اصولی بهترین راه برای بازگرداندن اتصال پایدار نمایشگر است.
