کانکتور شارژ شیائومی Redmi Note 11 Pro 5G

کانکتور شارژ Redmi Note 11 Pro 5G | مشخصات، عملکرد، علائم خرابی و تعویض

کانکتور شارژ گوشی Redmi Note 11 Pro 5G یکی از قطعات اصلی مسیر شارژ و ارتباط سیمی گوشی است که در لبه پایینی دستگاه قرار می‌گیرد و محل اتصال کابل USB Type-C به گوشی است. این قطعه با نام انگلیسی Xiaomi Redmi Note 11 Pro 5G USB Type-C Connector شناخته می‌شود. طبق مشخصات رسمی شیائومی، این مدل از رابط USB-C و شارژ سیمی 67 وات پشتیبانی می‌کند. در بازار قطعات، این قطعه گاهی به‌صورت خود کانکتور و گاهی همراه با برد شارژ یا Sub-board عرضه می‌شود.

سوکت شارژ شیائوی ردمی نوت 11 پرو 5جی در برابر استفاده مداوم، ورود گردوغبار، کشیده شدن کابل و فشار مکانیکی حساس است. منابع قطعات تخصصی برای مدل‌های 21091116I و 2201116SG، مجموعه USB Type-C و برد یا فلت شارژ را معرفی کرده‌اند. بنابراین هنگام خرید قطعه باید علاوه بر ظاهر، مدل دقیق گوشی و ساختار مجموعه شارژ نیز بررسی شود.

مشخصات کانکتور USB Type-C Redmi Note 11 Pro 5G

• نام انگلیسی: Xiaomi Redmi Note 11 Pro 5G USB Type-C Connector
• نوع قطعه: USB Type-C Charging Connector
• کاربرد اصلی: اتصال کابل شارژ به گوشی
• محل نصب: لبه پایینی گوشی و روی مجموعه برد شارژ
• رابط اتصال: USB Type-C
• پشتیبانی گوشی از شارژ سیمی 67 وات
• قابل استفاده در فرآیند تعمیر مسیر شارژ در صورت تطابق کامل قطعه
• مدل‌های رایج مرتبط: 21091116I و 2201116SG
• شماره قطعه مجموعه اصلی در برخی منابع: 5600020K6S00

نقش و عملکرد کانکتور شارژ

وظیفه اصلی کانکتور شارژ گوشی Redmi Note 11 Pro 5G ایجاد ارتباط فیزیکی و الکتریکی میان کابل USB Type-C و مدار شارژ گوشی است. زمانی که کابل شارژ وارد سوکت می‌شود، کنتاکت‌های داخلی کانکتور با بخش‌های مربوط به کابل درگیر شده و مسیرهای لازم برای انتقال انرژی و ارتباط داده برقرار می‌شوند.

اهمیت این قطعه فقط به شارژ باتری محدود نمی‌شود. رابط USB-C گوشی می‌تواند برای ارتباط با تجهیزات دیگر و انتقال داده نیز مورد استفاده قرار گیرد. بنابراین خرابی یا آسیب‌دیدگی کانکتور ممکن است علاوه بر شارژ، روی اتصال گوشی به کامپیوتر یا سایر تجهیزات USB نیز تأثیر بگذارد.

شیائومی در مشخصات رسمی Redmi Note 11 Pro 5G استفاده از USB-C و شارژ 67 وات را اعلام کرده است. همین موضوع باعث می‌شود سلامت فیزیکی کانکتور و کیفیت اتصال کابل در استفاده روزمره اهمیت زیادی داشته باشد.

محل قرارگیری سوکت شارژ شیائوی ردمی نوت 11 پرو 5جی

سوکت شارژ شیائوی ردمی نوت 11 پرو 5جی در قسمت پایینی گوشی قرار دارد و از طریق دهانه موجود در فریم دستگاه در دسترس کاربر است. این قطعه به مجموعه برد شارژ متصل می‌شود و در بسیاری از قطعات جایگزین، همراه با برد یا فلت مربوط به قسمت پایینی گوشی عرضه می‌شود.

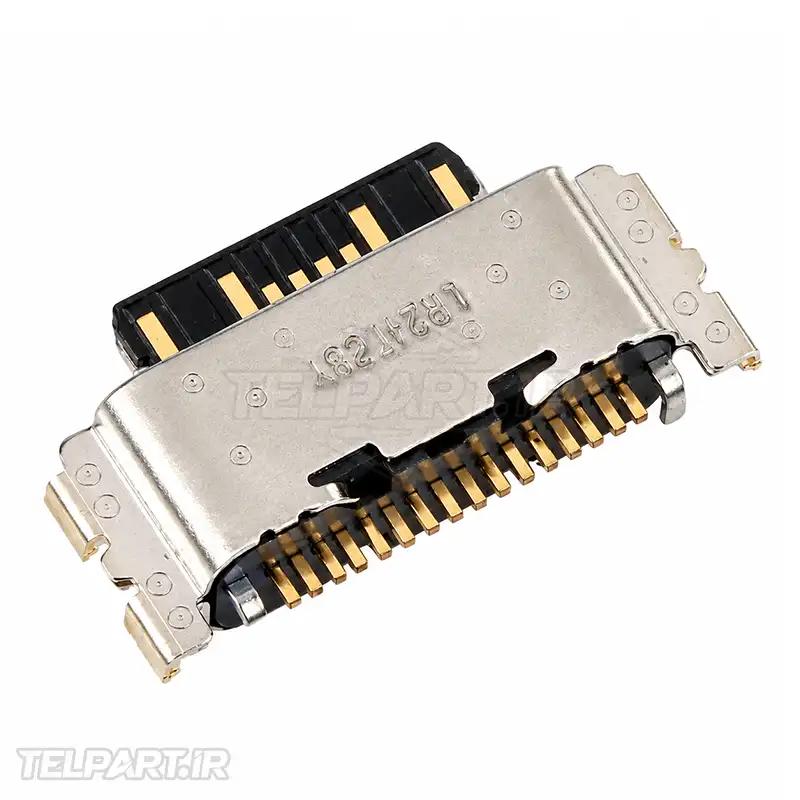

در تصویری که برای محصول ارسال کرده‌اید، خود کانکتور USB Type-C به‌صورت یک قطعه فلزی با بدنه محافظ و کنتاکت‌های داخلی قابل مشاهده است. این ساختار برای تحمل تعداد زیادی مرتبه اتصال و جدا کردن کابل طراحی شده، اما استفاده نادرست یا فشار جانبی می‌تواند به پایه‌ها یا بدنه آن آسیب وارد کند.

علائم خرابی کانکتور USB Type-C

• شارژ نشدن گوشی با کابل سالم
• قطع و وصل شدن مداوم شارژ
• شارژ شدن گوشی فقط در یک زاویه خاص کابل
• شل شدن غیرعادی کابل داخل سوکت
• عدم شناسایی کابل USB توسط گوشی
• قطع شدن انتقال اطلاعات از طریق USB
• مشاهده خم شدن یا آسیب‌دیدگی کنتاکت‌های داخلی
• وجود گردوغبار، خوردگی یا آثار اکسیدشدگی داخل سوکت
• قطع شدن شارژ در اثر کوچک‌ترین حرکت کابل

دلایل خرابی کانکتور شارژ

یکی از رایج‌ترین دلایل خرابی این قطعه، استفاده مداوم از کابل شارژ و وارد کردن نیروی جانبی به آن است. هنگامی که کابل در داخل سوکت قرار دارد و گوشی هم‌زمان در جهات مختلف حرکت می‌کند، فشار واردشده به کانکتور می‌تواند به مرور باعث ضعیف شدن یا تغییر شکل کنتاکت‌ها شود.

ورود گردوغبار و پرز جیب نیز یکی از مشکلات متداول در درگاه‌های شارژ است. تجمع آلودگی ممکن است مانع از قرارگیری کامل کابل در داخل سوکت شود و اتصال الکتریکی ناپایداری ایجاد کند. نفوذ مایعات نیز می‌تواند موجب خوردگی کنتاکت‌ها و آسیب به بخش‌های فلزی کانکتور شود.

چه زمانی نیاز به تعویض کانکتور شارژ است؟

• وقتی کانکتور در اثر فشار یا ضربه تغییر شکل داده باشد.
• وقتی کنتاکت‌های داخلی شکسته یا خم شده باشند.
• وقتی کابل به‌درستی داخل سوکت ثابت نمی‌ماند.
• وقتی پس از تمیزکاری اصولی، مشکل اتصال همچنان باقی باشد.
• وقتی شارژ با کابل سالم به‌صورت مداوم قطع و وصل شود.
• وقتی آثار خوردگی یا سوختگی روی کانکتور مشاهده شود.
• وقتی اتصال USB و انتقال اطلاعات نیز دچار اختلال شده باشد.

آیا هر مشکل شارژ به معنی خرابی سوکت است؟

خیر. شارژ نشدن گوشی همیشه به معنی خرابی کانکتور نیست. کابل USB، آداپتور، باتری، برد شارژ، فلت رابط، مدار مدیریت شارژ و حتی آلودگی داخل درگاه نیز می‌توانند باعث ایجاد علائم مشابه شوند. به همین دلیل بهتر است قبل از تعویض قطعه، گوشی با یک کابل و شارژر سالم تست شده و وضعیت درگاه و برد شارژ نیز بررسی شود.

اگر کابل درون درگاه کاملاً جا نمی‌رود، ابتدا باید احتمال وجود پرز و گردوغبار بررسی شود. تمیزکاری درگاه باید با ابزار مناسب و با احتیاط انجام شود تا به کنتاکت‌های ظریف داخل سوکت آسیب وارد نشود.

تفاوت سوکت شارژ با برد شارژ

سوکت USB Type-C فقط یکی از اجزای مجموعه شارژ گوشی است. در Redmi Note 11 Pro 5G، برد شارژ یا Sub-board می‌تواند علاوه بر کانکتور USB Type-C، شامل قطعات و مسیرهای الکترونیکی دیگری نیز باشد. به همین دلیل در بازار ممکن است یک فروشنده فقط خود کانکتور را ارائه کند و فروشنده دیگری مجموعه کامل برد شارژ را عرضه کند.

اگر آسیب فقط به خود کانکتور وارد شده باشد، تعمیرکار متخصص می‌تواند پس از بررسی برد تصمیم بگیرد که تعویض کانکتور به‌صرفه‌تر است یا تعویض کامل مجموعه برد شارژ. انتخاب روش تعمیر به وضعیت پدهای PCB، پایه‌های کانکتور و سایر قطعات روی برد بستگی دارد.

نکات مهم هنگام تعویض کانکتور USB Type-C

• قبل از تعویض، سلامت کابل و شارژر بررسی شود.
• درگاه از نظر وجود گردوغبار و پرز بررسی شود.
• برد شارژ و فلت رابط از نظر آسیب فیزیکی بررسی شوند.
• کانکتور جدید از نظر ابعاد و ساختار با نمونه اصلی مطابقت داشته باشد.
• پایه‌های کانکتور قبل از نصب بررسی شوند.
• لحیم‌کاری با تجهیزات مناسب تعمیرات برد انجام شود.
• از وارد کردن حرارت بیش از حد به PCB خودداری شود.
• پس از تعمیر، شارژ و انتقال اطلاعات با کابل مناسب تست شود.

آیا تعویض کانکتور شارژ کار ساده‌ای است؟

تعویض این قطعه برخلاف تعویض یک فلت ساده، می‌تواند نیازمند مهارت تعمیرات برد باشد؛ زیرا کانکتور USB Type-C مستقیماً روی برد یا مجموعه شارژ نصب می‌شود و پایه‌های ظریفی دارد. هنگام جداسازی قطعه معیوب، باید از آسیب رسیدن به پدهای PCB جلوگیری شود.

اگر پدهای زیر کانکتور از روی برد جدا شده باشند، تعمیر پیچیده‌تر خواهد شد و ممکن است نیاز به بازسازی مسیرهای مدار وجود داشته باشد. به همین دلیل انجام این تعمیر توسط فردی که تجهیزات مناسب و تجربه کار با برد موبایل دارد، توصیه می‌شود.

سوالات متداول درباره کانکتور شارژ Redmi Note 11 Pro 5G

آیا این قطعه همان پورت USB-C گوشی است؟
بله. محصول موجود در تصویر همان کانکتور فیزیکی USB Type-C است که کابل شارژ وارد آن می‌شود؛ البته باید توجه داشت که در بازار، همین قطعه ممکن است به‌صورت جداگانه یا همراه با برد شارژ عرضه شود.

آیا خرابی کانکتور می‌تواند باعث شارژ نشدن گوشی شود؟
بله. اگر کنتاکت‌های داخلی، پایه‌ها یا محل اتصال کانکتور آسیب دیده باشند، ارتباط الکتریکی مناسب برقرار نمی‌شود و گوشی ممکن است شارژ نشود یا شارژ آن به‌صورت متناوب قطع و وصل شود.

آیا این قطعه از شارژ سریع 67 وات پشتیبانی می‌کند؟
خود کانکتور به‌تنهایی تعیین‌کننده سرعت شارژ نیست؛ سرعت شارژ به مجموعه سخت‌افزار شارژ، مدار مدیریت توان، باتری، شارژر و کابل سازگار بستگی دارد. شیائومی برای Redmi Note 11 Pro 5G شارژ سیمی 67 وات را اعلام کرده است.

آیا می‌توان به جای تعویض سوکت، کل برد شارژ را تعویض کرد؟
در صورتی که برد شارژ به‌طور کامل آسیب دیده باشد یا تعمیر سوکت از نظر فنی یا اقتصادی مناسب نباشد، تعویض مجموعه برد شارژ می‌تواند گزینه دیگری باشد. تشخیص نهایی باید پس از بررسی گوشی انجام شود.

خرید قطعات Redmi Note 11 Pro 5G

برای مشاهده این قطعه و سایر قطعات سازگار با گوشی می‌توانید به صفحه قطعات گوشی شیائومی Redmi Note 11 Pro 5G در فروشگاه تلپارت مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی موبایل را ارائه می‌دهد و برای دریافت راهنمایی درباره انتخاب قطعه می‌توانید از بخش تماس با ما استفاده کنید.

در مجموع، کانکتور شارژ گوشی Redmi Note 11 Pro 5G قطعه‌ای کوچک اما بسیار مهم در مسیر شارژ و ارتباط USB دستگاه است. سلامت بدنه، کنتاکت‌ها و پایه‌های آن تأثیر مستقیمی بر کیفیت اتصال کابل دارد. استفاده صحیح از کابل، جلوگیری از وارد کردن فشار جانبی و تمیز نگه داشتن درگاه می‌تواند به افزایش عمر این قطعه کمک کند.

سوکت شارژ شیائوی ردمی نوت 11 پرو 5جی در صورت خرابی فیزیکی، خوردگی یا ایجاد اتصال ناپایدار باید پس از عیب‌یابی دقیق تعویض شود. انتخاب قطعه کاملاً سازگار با مدل گوشی و انجام تعمیر توسط متخصص می‌تواند از آسیب بیشتر به برد و ایجاد هزینه‌های اضافی جلوگیری کند.
