فلت مادربرد شیائومی Redmi Note 11 Pro 5G

فلت مادربرد Redmi Note 11 Pro 5G | مشخصات، کاربرد، علائم خرابی و آموزش تعویض

فلت مادربرد گوشی Redmi Note 11 Pro 5G یکی از قطعات ارتباطی مهم در ساختار داخلی این گوشی است که برای ایجاد ارتباط الکتریکی میان برد اصلی و برد فرعی دستگاه مورد استفاده قرار می‌گیرد. این قطعه از نوع مدار انعطاف‌پذیر FPC بوده و به دلیل طراحی باریک خود می‌تواند در فضای محدود داخل شاسی گوشی قرار بگیرد. همان‌طور که در تصویر محصول مشاهده می‌شود، روی دو بخش انتهایی فلت عبارت‌های MAIN و SUB درج شده است که جهت اتصال آن به برد اصلی و برد فرعی را مشخص می‌کند.

فلت مین شیائومی Redmi Note 11 Pro 5G در بازار قطعات با نام‌هایی مانند Main Flex، Main Board Flex و Motherboard Flex نیز شناخته می‌شود. این کابل ارتباطی در ساختار داخلی گوشی قرار دارد و سلامت آن برای برقراری ارتباط صحیح بین بخش‌های مختلف برد اهمیت دارد. هنگام خرید این قطعه باید مدل دقیق گوشی و شکل کانکتورهای فلت با نمونه اصلی تطبیق داده شود.

مشخصات فلت مادربرد Redmi Note 11 Pro 5G

• نام انگلیسی: Xiaomi Redmi Note 11 Pro 5G Motherboard Flex
• نام‌های رایج: Main Flex، Main Board Flex و Motherboard Flex
• نوع قطعه: کابل مدار چاپی انعطاف‌پذیر FPC
• کاربرد: برقراری ارتباط بین برد اصلی و برد فرعی
• دارای کانکتور در دو طرف فلت
• دارای علامت‌های MAIN و SUB برای تشخیص جهت نصب
• طراحی باریک و انعطاف‌پذیر برای نصب در فضای داخلی گوشی
• مناسب برای Redmi Note 11 Pro 5G در صورت تطابق دقیق مدل و کانکتورها

نقش و عملکرد فلت مین شیائومی Redmi Note 11 Pro 5G

وظیفه اصلی این فلت، ایجاد یک مسیر ارتباطی میان برد اصلی و برد فرعی گوشی است. برد اصلی وظیفه پردازش و کنترل بخش‌های مختلف دستگاه را بر عهده دارد و برد فرعی نیز مجموعه‌ای از قطعات و اتصالات پایین گوشی را در خود جای می‌دهد. وجود یک فلت رابط باعث می‌شود سیگنال‌ها و ارتباطات الکتریکی مورد نیاز بین این دو بخش از طریق یک کابل انعطاف‌پذیر منتقل شود.

به همین دلیل، اگر مسیرهای رسانای داخل فلت قطع شوند یا یکی از کانکتورها اتصال مناسبی نداشته باشد، ممکن است عملکرد برخی قسمت‌های گوشی دچار اختلال شود. نکته مهم این است که این فلت خودش یک برد پردازشی نیست؛ بلکه وظیفه آن ایجاد ارتباط الکتریکی بین بخش‌های مختلف دستگاه است.

محل قرارگیری فلت رابط مادربرد ردمی نوت 11 پرو 5جی

فلت رابط مادربرد ردمی نوت 11 پرو 5جی در قسمت داخلی گوشی و در مسیر میان مادربرد اصلی و برد فرعی قرار دارد. در نمونه موجود در تصویر، بخش بالایی با عبارت MAIN و بخش پایینی با عبارت SUB مشخص شده است. این علامت‌ها به تعمیرکار کمک می‌کنند تا جهت صحیح فلت را هنگام نصب تشخیص دهد.

در راهنمای تعمیر Redmi Note 11 Pro 5G نیز مراحل دسترسی به Main Flex پس از باز کردن قاب پشتی، فریم داخلی و باتری نشان داده شده است. همچنین منابع تعمیراتی، وجود یک اتصال بین‌بردی در ساختار این خانواده از گوشی‌ها را تأیید می‌کنند.

علائم خرابی فلت مادربرد

• قطع و وصل شدن عملکرد برخی بخش‌های متصل به برد فرعی
• بروز مشکل پس از ضربه شدید یا فشار به بدنه گوشی
• مشاهده پارگی، تاخوردگی یا آسیب روی سطح فلت
• مشاهده خوردگی یا اکسیدشدگی در قسمت کانکتورها
• اتصال ناپایدار میان برد اصلی و برد فرعی
• بروز مشکلات متناوب که با جابه‌جایی یا فشار روی فلت تغییر می‌کنند
• عدم برقراری ارتباط صحیح پس از تعمیر یا باز و بسته کردن گوشی

توجه داشته باشید که بروز یک مشکل در شارژ، میکروفون، انتقال سیگنال یا سایر بخش‌های مرتبط الزاماً به معنی خراب بودن فلت نیست. قبل از تعویض باید کانکتورها، برد اصلی، برد فرعی، باتری و سایر قطعات مرتبط نیز بررسی شوند.

دلایل خرابی فلت رابط مادربرد

فلت‌های داخلی گوشی بسیار ظریف هستند و عواملی مانند خم کردن شدید، کشیدن، تاخوردگی، فشار مکانیکی، نفوذ مایعات، خوردگی کانکتورها و تعمیر غیراصولی می‌توانند باعث آسیب آن‌ها شوند. همچنین هنگام باز کردن گوشی، وارد کردن ابزار بین فلت و شاسی یا کشیدن کابل بدون جدا کردن صحیح کانکتور می‌تواند باعث آسیب به مسیرهای رسانای داخلی یا سوکت‌های روی برد شود.

چه زمانی نیاز به تعویض فلت مادربرد داریم؟

• وقتی پارگی یا آسیب فیزیکی واضح روی فلت مشاهده شود.
• وقتی مسیرهای رسانای داخلی دچار قطعی شده باشند.
• وقتی کانکتورهای فلت دچار خوردگی یا آسیب شده باشند.
• وقتی اتصال بین برد اصلی و برد فرعی به صورت صحیح برقرار نشود.
• وقتی پس از بررسی تخصصی، خرابی فلت تأیید شده باشد.
• وقتی فلت قبلی در اثر تعمیر یا باز کردن گوشی آسیب دیده باشد.

تفاوت فلت مادربرد با فلت LCD

فلت مادربرد با فلت ال‌سی‌دی یک قطعه یکسان نیست. فلت LCD برای ارتباط مجموعه نمایشگر با مدارهای مربوط به صفحه استفاده می‌شود، در حالی که فلت رابط مادربرد ردمی نوت 11 پرو 5جی برای ارتباط بین بخش‌های بردی داخل گوشی طراحی شده است. شکل ظاهری، مسیر کابل و کانکتورهای این دو قطعه نیز متفاوت است.

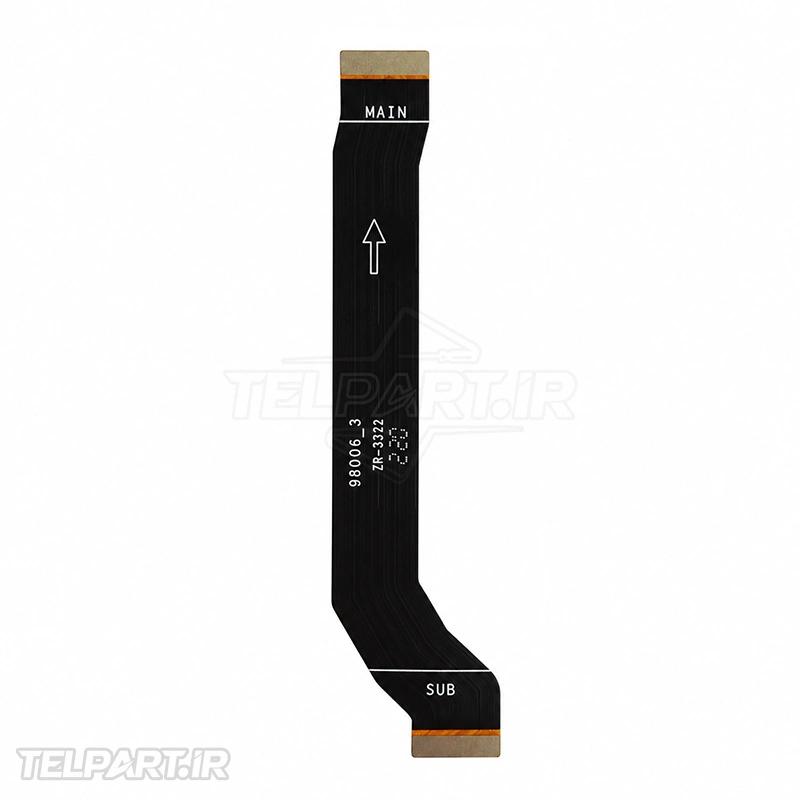

عکس محصول نیز یکی از بهترین روش‌ها برای تشخیص این قطعه است؛ نمونه موردنظر دارای بدنه مشکی، فرم باریک و دو کانکتور در دو انتهاست و علامت‌های MAIN و SUB روی آن درج شده‌اند. بنابراین هنگام خرید بهتر است علاوه بر نام محصول، ظاهر فلت و محل کانکتورها نیز با قطعه قبلی مقایسه شود.

سازگاری فلت با مدل Redmi Note 11 Pro 5G

در خانواده Redmi Note 11 Pro مدل‌های مختلفی عرضه شده‌اند و شباهت نام آن‌ها می‌تواند هنگام خرید قطعات باعث اشتباه شود. بنابراین صرفاً مشاهده عبارت Redmi Note 11 Pro برای انتخاب قطعه کافی نیست. باید مدل دقیق دستگاه، ساختار فلت و شکل کانکتورها بررسی شود.

خود Redmi Note 11 Pro 5G طبق مشخصات رسمی شیائومی دارای نمایشگر 6.67 اینچی FHD+ AMOLED با نرخ نوسازی حداکثر 120 هرتز، پردازنده Snapdragon 695، باتری 5000 میلی‌آمپرساعتی و شارژ سریع 67 واتی است. برای مشاهده مشخصات رسمی دستگاه می‌توانید صفحه مشخصات Redmi Note 11 Pro 5G در وب‌سایت شیائومی را بررسی کنید.

آموزش تعویض فلت مادربرد Redmi Note 11 Pro 5G

تعویض این قطعه نیازمند باز کردن بخش پشتی گوشی و دسترسی به قسمت داخلی دستگاه است. طبق راهنمای تعمیر موجود برای این مدل، برای دسترسی به Main Flex ابتدا بخش پشتی دستگاه باز شده، فریم داخلی جدا می‌شود و سپس باتری و قسمت‌های مزاحم برای دسترسی به فلت خارج می‌شوند. پس از جدا کردن کانکتورهای فلت قدیمی، قطعه جدید در مسیر صحیح قرار گرفته و دو سر آن به کانکتورهای مربوطه متصل می‌شود.

هنگام نصب باید به علامت‌های MAIN و SUB روی فلت توجه شود و کانکتورها بدون اعمال فشار اضافی در جای خود قرار گیرند. همچنین توصیه می‌شود قبل از بستن کامل گوشی، عملکرد بخش‌های مرتبط با تعمیر بررسی شود.

برای مشاهده مراحل عملی می‌توانید ویدیوی آموزش تعویض فلت مادربرد گوشی Redmi Note 11 Pro 5G را مشاهده کنید. این ویدیو مراحل باز کردن گوشی، دسترسی به Main Flex، خارج کردن فلت قبلی و نصب فلت جدید را نمایش می‌دهد.

نکات مهم هنگام خرید فلت مادربرد

• مدل دقیق گوشی را قبل از خرید بررسی کنید.
• شکل فلت و محل قرارگیری کانکتورها را با نمونه قبلی مقایسه کنید.
• به نوشته‌های MAIN و SUB روی فلت توجه کنید.
• از خرید قطعه دارای تاخوردگی، پارگی یا خوردگی خودداری کنید.
• کنتاکت‌های کانکتورها باید کاملاً سالم و بدون آثار خوردگی باشند.
• پس از نصب، اتصال هر دو سمت فلت باید به دقت بررسی شود.

سوالات متداول درباره فلت مین Redmi Note 11 Pro 5G

آیا خرابی فلت می‌تواند باعث مشکل در شارژ گوشی شود؟
در صورتی که ارتباط میان برد اصلی و برد فرعی دچار اختلال شده باشد، فلت می‌تواند یکی از موارد قابل بررسی در مشکلات مربوط به بخش پایین دستگاه باشد. با این حال، برای تشخیص قطعی باید سوکت شارژ، برد فرعی، باتری، شارژر و مدارهای مربوطه نیز بررسی شوند.

آیا این فلت همان فلت LCD است؟
خیر. این دو فلت کاربرد متفاوتی دارند و نباید هنگام خرید با یکدیگر اشتباه شوند. فلت موردنظر در این صفحه برای ارتباط بردهای داخلی دستگاه استفاده می‌شود.

آیا امکان تعمیر فلت آسیب‌دیده وجود دارد؟
در برخی موارد تعمیر تخصصی مسیرهای فلت امکان‌پذیر است، اما اگر کابل دچار پارگی یا آسیب جدی شده باشد، تعویض آن معمولاً راهکار مطمئن‌تری است.

آیا فلت مدل 4G با نسخه 5G یکسان است؟
نباید صرفاً بر اساس شباهت ظاهری این دو مدل را یکسان در نظر گرفت. قبل از خرید باید شماره مدل دستگاه، شکل فلت و کانکتورها با نمونه اصلی تطبیق داده شود.

خرید قطعات Redmi Note 11 Pro 5G

برای مشاهده این فلت و سایر قطعات سازگار با گوشی می‌توانید به صفحه قطعات گوشی شیائومی Redmi Note 11 Pro 5G در فروشگاه تلپارت مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی موبایل را ارائه می‌دهد و برای دریافت راهنمایی درباره انتخاب قطعه می‌توانید از بخش تماس با ما استفاده کنید.

در مجموع، فلت مادربرد گوشی Redmi Note 11 Pro 5G یک قطعه ارتباطی ظریف است که بین برد اصلی و برد فرعی دستگاه قرار می‌گیرد و سلامت آن برای برقراری ارتباط صحیح میان این دو بخش اهمیت دارد. فلت مین شیائومی Redmi Note 11 Pro 5G باید متناسب با مدل دقیق گوشی انتخاب شود و هنگام نصب نیز از خم شدن یا فشار بیش از حد آن جلوگیری شود. بررسی دقیق کانکتورها و تست دستگاه پس از نصب نیز از مراحل مهم تعمیر است.

در صورت مشاهده علائم خرابی، بهتر است پیش از خرید قطعه، گوشی توسط تعمیرکار بررسی شود تا مشخص شود مشکل واقعاً از فلت است یا از کانکتور، برد اصلی یا برد فرعی. انتخاب قطعه سازگار و نصب اصولی می‌تواند احتمال بروز مجدد مشکل را کاهش دهد و عملکرد ارتباطی دستگاه را به حالت عادی بازگرداند.
