کانکتور ال سی دی شیائومی Redmi Note 11 Pro 5G

کانکتور ال سی دی گوشی Redmi Note 11 Pro 5G | 40 پین، مشخصات، علائم خرابی و تعویض

کانکتور ال سی دی گوشی Redmi Note 11 Pro 5G یکی از قطعات بسیار ظریف و مهم روی مادربرد دستگاه است که وظیفه ایجاد اتصال الکتریکی بین فلت نمایشگر و مدار مربوط به صفحه‌نمایش را بر عهده دارد. این قطعه که با نام انگلیسی Xiaomi Redmi Note 11 Pro 5G Display FPC Connector نیز شناخته می‌شود، در تصویر محصول دارای دو ردیف کنتاکت بوده و مجموعاً 40 پین دارد. سلامت این کانکتور برای انتقال صحیح سیگنال‌های نمایشگر اهمیت زیادی دارد و آسیب به آن می‌تواند باعث اختلال در تصویر یا قطع کامل ارتباط نمایشگر با مادربرد شود.

کانکتور ال سی دی ردمی نوت 11 پرو 5جی روی مادربرد اصلی گوشی قرار گرفته و فلت LCD از طریق آن به مدار دستگاه متصل می‌شود. با توجه به ساختار ظریف کانکتورهای FPC، هنگام جدا کردن یا نصب فلت نمایشگر باید دقت زیادی به خرج داد؛ زیرا خم شدن پایه‌ها، شکستن قفل کانکتور یا جدا شدن پدهای روی برد می‌تواند تعمیر را پیچیده‌تر کند.

مشخصات کانکتور LCD Redmi Note 11 Pro 5G

• نام انگلیسی: Xiaomi Redmi Note 11 Pro 5G Display FPC Connector
• نوع قطعه: Display FPC Connector
• کاربرد: اتصال فلت نمایشگر به مادربرد
• تعداد پین: 40 پین
• ساختار پین‌ها: 2 ردیف 20 پینی
• محل نصب: مادربرد اصلی گوشی
• نوع اتصال: FPC / Board-to-FPC
• مناسب برای Redmi Note 11 Pro 5G در صورت تطابق دقیق قطعه

تعداد پین کانکتور ال سی دی ردمی نوت 11 پرو 5جی

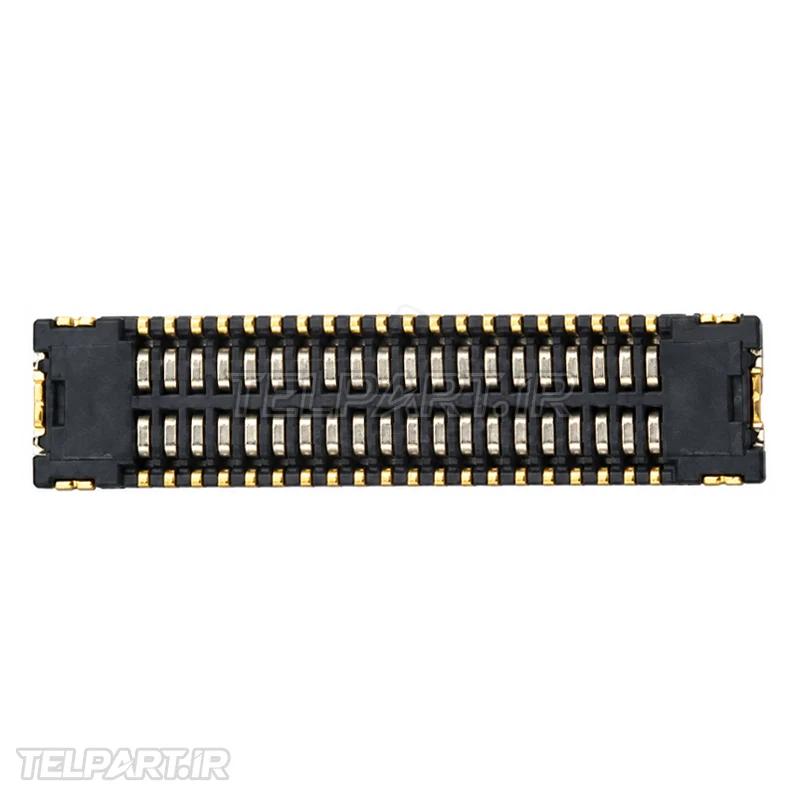

این کانکتور نمایشگر دارای مجموعاً 40 پین است که به صورت دو ردیف 20 پینی در کنار یکدیگر قرار گرفته‌اند. در تصویر محصول، ردیف‌های کنتاکت فلزی در قسمت بالا و پایین کانکتور به‌وضوح قابل مشاهده هستند. هر یک از این کنتاکت‌ها وظیفه ایجاد یک مسیر الکتریکی مشخص میان فلت نمایشگر و مادربرد را بر عهده دارد.

تعداد پین یکی از مهم‌ترین مشخصات هنگام خرید کانکتور LCD است؛ زیرا کانکتورهای ظاهراً مشابه ممکن است از نظر تعداد پایه، ابعاد، فاصله پین‌ها و نحوه قرارگیری روی برد با یکدیگر تفاوت داشته باشند. منابع تخصصی قطعات نیز نمونه مربوط به Redmi Note 11 Pro 5G را به‌عنوان کانکتور نمایشگر 2×20 pin با مجموع 40 پین معرفی کرده‌اند.

نقش و عملکرد کانکتور LCD

وظیفه اصلی کانکتور ال سی دی گوشی Redmi Note 11 Pro 5G برقراری ارتباط میان فلت نمایشگر و مدارهای روی مادربرد است. فلت LCD دارای مسیرهای رسانای متعددی است و هر مسیر باید از طریق کنتاکت مناسب به مدار روی برد متصل شود. کانکتور این اتصال را به صورت مکانیکی و الکتریکی برقرار می‌کند.

Redmi Note 11 Pro 5G به نمایشگر 6.67 اینچی FHD+ AMOLED با نرخ نوسازی حداکثر 120 هرتز مجهز شده است. بنابراین مسیر ارتباطی نمایشگر و کانکتور آن باید اتصال دقیق و پایداری داشته باشد تا سیگنال‌های مورد نیاز صفحه به شکل صحیح منتقل شوند. خرابی کانکتور می‌تواند در برخی موارد علائمی مشابه خرابی خود نمایشگر ایجاد کند.

محل قرارگیری کانکتور LCD در گوشی

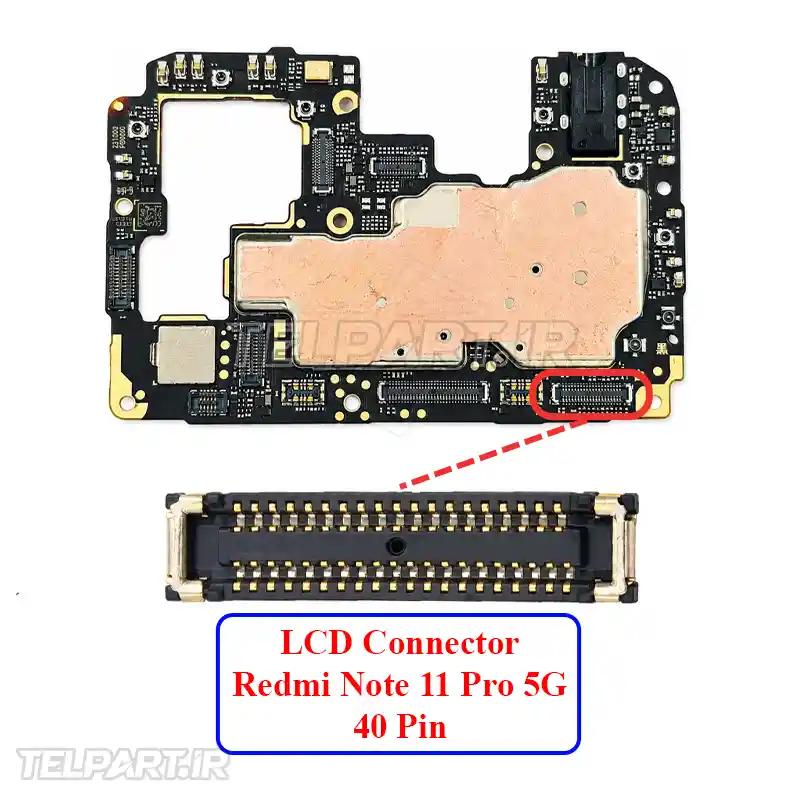

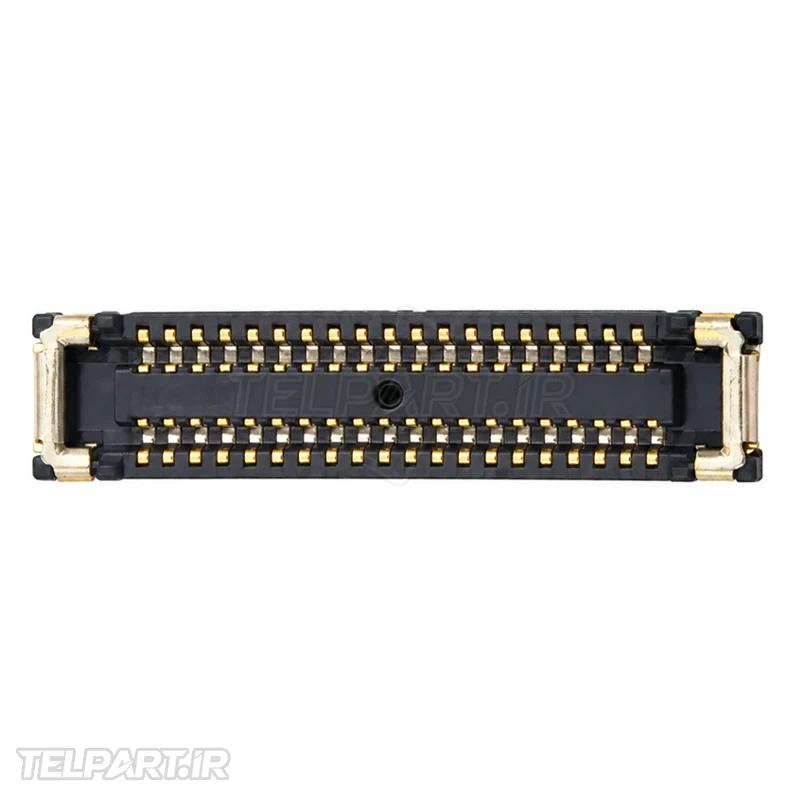

کانکتور ال سی دی ردمی نوت 11 پرو 5جی روی مادربرد اصلی گوشی قرار دارد و محل آن در قسمت داخلی دستگاه است. همان‌طور که در تصویر اول مشاهده می‌شود، محل کانکتور روی مادربرد مشخص شده و تصویر دوم نمای نزدیک خود قطعه را نشان می‌دهد. فلت نمایشگر پس از قرار گرفتن در کانکتور، ارتباط میان صفحه‌نمایش و مدار اصلی گوشی را برقرار می‌کند.

به دلیل قرار گرفتن این قطعه روی مادربرد، تعویض آن نسبت به تعویض یک فلت معمولی پیچیده‌تر است و معمولاً به تجهیزات تعمیر برد، هویه یا هیتر مناسب، میکروسکوپ و مهارت کافی در کار با قطعات SMD و کانکتورهای FPC نیاز دارد.

علائم خرابی کانکتور LCD

• سیاه شدن کامل صفحه در حالی که گوشی روشن است
• قطع و وصل شدن تصویر
• نمایش خطوط غیرطبیعی روی صفحه
• پرش یا چشمک زدن تصویر
• نمایش تصویر فقط با فشار دادن یا جابه‌جا کردن فلت
• قطع شدن تصویر پس از ضربه یا تعمیر گوشی
• عدم شناسایی نمایشگر جدید پس از تعویض LCD
• مشاهده خم شدن یا شکستن پایه‌های کانکتور
• کنده شدن بخشی از پدهای اتصال روی مادربرد

دلایل خرابی کانکتور LCD

یکی از رایج‌ترین دلایل آسیب به کانکتور نمایشگر، باز و بسته کردن غیراصولی گوشی است. وارد کردن فشار بیش از حد هنگام جدا کردن فلت، استفاده از ابزار نامناسب، اتصال فلت در زاویه اشتباه و فشار مستقیم روی کانکتور می‌تواند باعث خم شدن یا شکستن پایه‌های آن شود.

ضربه شدید، نفوذ مایعات، اکسیدشدگی، خوردگی پایه‌ها و آسیب فیزیکی به مادربرد نیز از عوامل دیگری هستند که ممکن است عملکرد کانکتور را مختل کنند. در برخی موارد نیز مشکل از خود فلت LCD است و کانکتور مادربرد کاملاً سالم باقی مانده است؛ بنابراین قبل از تعویض کانکتور باید فلت و نمایشگر نیز تست شوند.

چه زمانی نیاز به تعویض کانکتور LCD است؟

• وقتی پایه‌های کانکتور خم یا شکسته باشند.
• وقتی کانکتور در اثر ضربه از محل اصلی خود آسیب دیده باشد.
• وقتی کنتاکت‌های داخلی دچار خوردگی یا اکسیدشدگی شده باشند.
• وقتی اتصال فلت با مادربرد به صورت پایدار برقرار نشود.
• وقتی پس از تست فلت و نمایشگر، خرابی کانکتور تأیید شود.
• وقتی بخشی از ساختار مکانیکی کانکتور شکسته یا تغییر شکل داده باشد.

تفاوت خرابی کانکتور LCD و خرابی فلت LCD

خرابی کانکتور لزوماً به معنی خراب بودن فلت نمایشگر نیست. فلت یک کابل انعطاف‌پذیر است که مسیرهای رسانا را در اختیار دارد، در حالی که کانکتور روی مادربرد نصب شده و وظیفه اتصال این مسیرها به مدار اصلی را بر عهده دارد. اگر فلت سالم باشد اما پایه‌های کانکتور آسیب دیده باشند، تعویض فلت مشکل را برطرف نمی‌کند.

به همین دلیل، در صورت بروز مشکل تصویر پس از تعمیر یا تعویض LCD، بهتر است ابتدا فلت، کانکتور و محل اتصال آن روی مادربرد با ابزار بزرگ‌نمایی بررسی شوند. این کار به تشخیص دقیق‌تر خرابی کمک می‌کند و از تعویض بی‌دلیل قطعات جلوگیری خواهد کرد.

آیا کانکتور LCD قابل تعمیر است؟

در بسیاری از موارد اگر فقط پایه‌های کانکتور خم شده باشند، تعمیرکار متخصص می‌تواند با استفاده از تجهیزات مناسب وضعیت آن‌ها را اصلاح کند. اما اگر خود کانکتور شکسته، ذوب شده یا دچار آسیب جدی شده باشد، تعویض آن گزینه مناسب‌تری است. در صورتی که پدهای مادربرد نیز کنده شده باشند، تعمیر پیچیده‌تر خواهد شد و ممکن است نیاز به بازسازی مسیرهای برد داشته باشد.

نکات مهم هنگام تعویض کانکتور نمایشگر

• پیش از تعویض، سلامت فلت LCD بررسی شود.
• کانکتور جدید از نظر تعداد پین و ابعاد با نمونه اصلی تطبیق داده شود.
• جهت نصب کانکتور روی مادربرد دقیقاً مطابق نمونه اصلی باشد.
• هنگام جداسازی کانکتور قدیمی از حرارت و فشار کنترل‌شده استفاده شود.
• پدهای مادربرد پیش از نصب قطعه جدید کاملاً بررسی شوند.
• پس از نصب، اتصال فلت و عملکرد نمایشگر قبل از مونتاژ کامل گوشی تست شود.

سوالات متداول درباره کانکتور LCD Redmi Note 11 Pro 5G

کانکتور LCD Redmi Note 11 Pro 5G چند پین دارد؟
این کانکتور دارای 40 پین است که در دو ردیف 20 پینی قرار گرفته‌اند.

آیا خرابی کانکتور می‌تواند باعث سیاه شدن صفحه شود؟
بله. اگر ارتباط الکتریکی میان فلت نمایشگر و مادربرد قطع شود، نمایشگر ممکن است تصویر ندهد. البته قبل از تعویض کانکتور باید خود LCD و فلت نیز بررسی شوند.

آیا با تعویض فلت LCD مشکل کانکتور برطرف می‌شود؟
خیر. اگر کانکتور روی مادربرد آسیب دیده باشد، تعویض فلت به تنهایی مشکل را برطرف نمی‌کند. ابتدا باید مشخص شود ایراد از فلت است یا کانکتور.

آیا تعویض کانکتور LCD به مهارت تعمیر برد نیاز دارد؟
بله. این قطعه مستقیماً روی مادربرد نصب می‌شود و تعویض آن نیازمند تجهیزات و مهارت تعمیرات برد است. فشار یا حرارت نامناسب می‌تواند به پدهای مادربرد آسیب بزند.

خرید کانکتور ال سی دی Redmi Note 11 Pro 5G

برای مشاهده این کانکتور و سایر قطعات سازگار با این مدل می‌توانید به صفحه قطعات گوشی شیائومی Redmi Note 11 Pro 5G در فروشگاه تلپارت مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی موبایل را ارائه می‌کند و برای دریافت راهنمایی درباره انتخاب قطعه می‌توانید از بخش تماس با ما استفاده کنید.

در مجموع، کانکتور ال سی دی گوشی Redmi Note 11 Pro 5G یکی از قطعات کوچک اما بسیار حساس روی مادربرد است که ارتباط فلت نمایشگر با مدار اصلی گوشی را برقرار می‌کند. تعداد 40 پین، ساختار دو ردیفه و محل قرارگیری مستقیم روی مادربرد باعث می‌شود انتخاب و نصب صحیح آن اهمیت زیادی داشته باشد. در صورت مشاهده مشکل تصویر، ابتدا باید فلت، نمایشگر و کانکتور با دقت بررسی شوند تا قطعه معیوب به درستی شناسایی شود.

کانکتور ال سی دی ردمی نوت 11 پرو 5جی در صورت آسیب جدی، شکستگی پایه‌ها، خوردگی یا عدم برقراری اتصال پایدار باید با قطعه سازگار جایگزین شود. با توجه به ظرافت پایه‌های 40 پینی، توصیه می‌شود تعویض آن توسط تعمیرکار متخصص و با تجهیزات مناسب تعمیر برد انجام شود.
