کانکتور مادربرد شیائومی Redmi Note 11 Pro 4G

کانکتور مادربرد گوشی Redmi Note 11 Pro

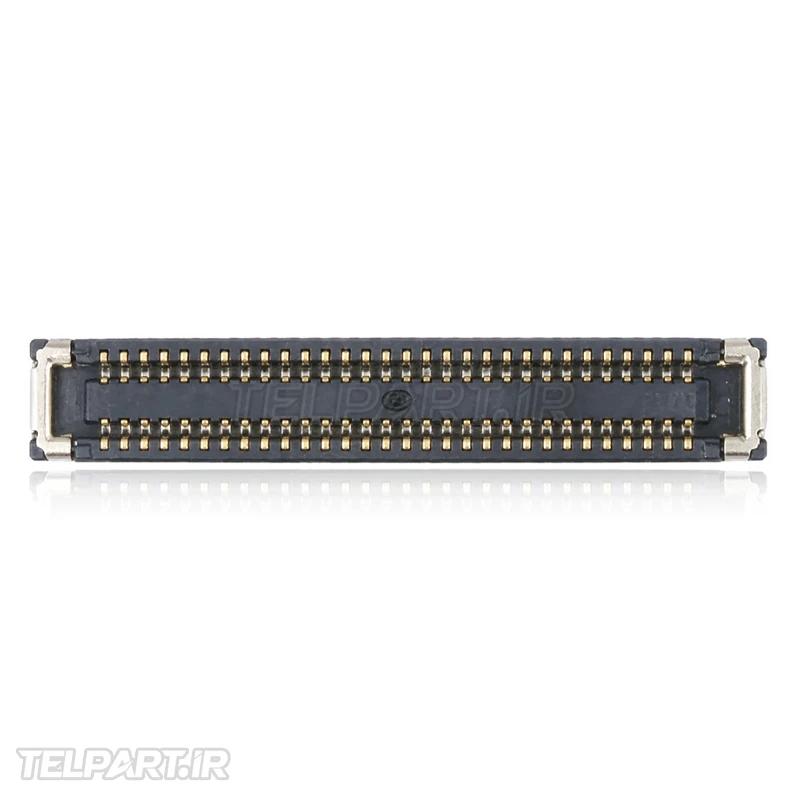

کانکتور مادربرد گوشی Redmi Note 11 Pro یکی از اتصالات مهم روی برد اصلی دستگاه است که برای ایجاد ارتباط الکتریکی میان مادربرد و فلت رابط داخلی گوشی استفاده می‌شود. در تصاویر این قطعه، کانکتور موردنظر به‌صورت یک کانکتور FPC چندپین روی لبه مادربرد دیده می‌شود و نمونه‌ای که برای Redmi Note 11 Pro 4G در نظر گرفته شده، 60 پین دارد. این قطعه با نام انگلیسی Xiaomi Redmi Note 11 Pro MotherBoard FPC Connector نیز شناخته می‌شود و انتخاب دقیق آن باید بر اساس نسخه 4G و شماره مدل دستگاه انجام شود.

مشخصات کانکتور مادربرد Redmi Note 11 Pro

• نوع قطعه: FPC Connector یا کانکتور فلت
• تعداد پین: 60 پین
• کاربرد: اتصال فلت رابط به مادربرد
• محل نصب: روی مادربرد اصلی گوشی
• ساختار: بدنه عایق با کنتاکت‌های فلزی ریز
• مدل موردنظر: Redmi Note 11 Pro 4G، مدل 2201116TG

شیائومی برای Redmi Note 11 Pro از پردازنده MediaTek Helio G96، حافظه UFS 2.2، نمایشگر AMOLED با نرخ نوسازی تا 120 هرتز و باتری 5000 میلی‌آمپرساعت با شارژ توربو 67 وات استفاده کرده است. این مشخصات نشان می‌دهد که ارتباط مطمئن میان بخش‌های مختلف دستگاه برای عملکرد صحیح مجموعه سخت‌افزاری اهمیت دارد. اطلاعات رسمی دستگاه در صفحه رسمی Redmi Note 11 Pro شیائومی قابل بررسی است.

نقش و عملکرد کانکتور مین

وظیفه اصلی کانکتور مین شیائومی ردمی نوت 11 پرو ایجاد یک اتصال دقیق و پایدار بین مسیرهای الکتریکی فلت و پدهای مربوط روی مادربرد است. در گوشی‌های امروزی، فلت‌های FPC برای انتقال سیگنال‌ها و تغذیه میان بردهای مختلف استفاده می‌شوند و کانکتور باید تعداد زیادی مسیر را در فضای بسیار کوچک به‌صورت هم‌زمان متصل کند. بنابراین کوچک‌ترین آسیب به کنتاکت‌ها، تاب برداشتن بدنه یا نصب نادرست فلت می‌تواند باعث ایجاد اختلال در ارتباط میان بخش‌های مختلف گوشی شود.

در Redmi Note 11 Pro 4G، مجموعه فلت‌های رابط برای ارتباط مادربرد با بخش‌های پایینی دستگاه اهمیت دارد. منابع تعمیراتی نیز هنگام باز کردن این مدل، جدا کردن فلت نمایشگر و اتصالات رابط متصل به مادربرد را به‌عنوان یکی از مراحل تعمیر ذکر می‌کنند. برای مشاهده مراحل باز کردن دستگاه می‌توان از راهنمای تعمیر و دمونتاژ Redmi Note 11 Pro استفاده کرد.

محل قرارگیری و ساختار قطعه

• روی مادربرد اصلی Redmi Note 11 Pro 4G قرار می‌گیرد.
• در قسمت پایینی مادربرد، مطابق تصاویر محصول، یک کانکتور FPC کشیده و چندپین قرار دارد.
• فلت رابط از سمت مقابل داخل کانکتور قرار گرفته و کنتاکت‌های آن با پایه‌های کانکتور درگیر می‌شوند.
• اتصال باید کاملاً هم‌راستا باشد تا فشار روی پین‌ها وارد نشود.
• برای تعویض خود کانکتور، معمولاً عملیات تعمیر برد و لحیم‌کاری دقیق موردنیاز است.

علائم خرابی کانکتور مادربرد

• قطع و وصل شدن عملکرد قطعاتی که از طریق فلت رابط به مادربرد متصل هستند.
• نمایش خطا یا از کار افتادن یک بخش پس از ضربه یا تعمیر قبلی.
• مشاهده خم‌شدگی، شکستگی یا تغییر شکل پین‌های داخلی.
• لق بودن فلت یا قرار نگرفتن صحیح آن داخل کانکتور.
• آثار خوردگی یا اکسیدشدگی روی کنتاکت‌ها.
• آسیب دیدن پایه‌های لحیم کانکتور روی PCB.

باید توجه داشت که بروز یک مشکل عملکردی لزوماً به معنی خرابی کانکتور نیست. خرابی خود فلت، پارگی مسیرهای آن، آسیب پدهای PCB یا ایراد در مدار مربوط نیز می‌تواند علائم مشابه ایجاد کند. به همین دلیل قبل از تعویض کانکتور مین شیائومی ردمی نوت 11 پرو، تست فلت و بررسی مسیرهای الکتریکی ضروری است.

چه زمانی کانکتور نیاز به تعویض دارد؟

تعویض زمانی توصیه می‌شود که پس از بررسی تخصصی مشخص شود پین‌های داخلی کانکتور آسیب دیده‌اند، بدنه آن شکسته یا تغییر شکل داده است، اتصال مکانیکی فلت پایدار نیست یا پایه‌های لحیم از روی برد جدا شده‌اند. در این شرایط تعمیرکار می‌تواند با تجهیزات مناسب، کانکتور معیوب را از مادربرد جدا کرده و قطعه سازگار را نصب کند. این کار به دلیل ابعاد بسیار کوچک پایه‌ها نیازمند دقت بالا و تجهیزات مناسب تعمیر برد است.

همچنین اگر گوشی پس از باز شدن قبلی دچار قطع و وصل شدن ارتباط بین بردها شده باشد، بهتر است پیش از تعویض قطعه، وضعیت کانکتور و فلت با میکروسکوپ و ابزار اندازه‌گیری بررسی شود. استفاده از کانکتور اشتباه یا فشار بیش از حد هنگام جا زدن فلت می‌تواند به پین‌ها و پدهای مادربرد آسیب بیشتری وارد کند.

نکات مهم هنگام خرید کانکتور

• تعداد پین‌ها باید با نمونه اصلی مطابقت داشته باشد؛ این نمونه 60 پین است.
• فرم، ابعاد، ارتفاع و محل پایه‌های کانکتور باید با PCB دستگاه یکسان باشد.
• نسخه 4G و مدل دقیق گوشی باید پیش از خرید بررسی شود.
• قطعه قبل از لحیم‌کاری نهایی بهتر است از نظر تطابق ظاهری با نمونه معیوب مقایسه شود.
• لحیم‌کاری باید با ابزار و دمای مناسب انجام شود تا پدهای PCB جدا نشوند.

برای تهیه قطعات مرتبط با این مدل می‌توانید قطعات شیائومی Redmi Note 11 Pro 4G در فروشگاه تلپارت را بررسی کنید. در صورت نیاز به راهنمایی درباره سازگاری قطعه نیز می‌توانید از بخش تماس با ما استفاده کنید.

پرسش‌های متداول

آیا کانکتور مین شیائومی ردمی نوت 11 پرو همان کانکتور برد شارژ است؟
خیر. کانکتور مورد بحث روی مادربرد اصلی قرار دارد و برای اتصال فلت رابط استفاده می‌شود؛ کانکتورهای مربوط به برد شارژ در بخش پایینی دستگاه قرار دارند و نباید این دو قطعه را بدون تطبیق تصویر و شماره مدل یکسان در نظر گرفت.

تعداد پین این کانکتور چند عدد است؟
نمونه موردنظر برای Redmi Note 11 Pro 4G دارای 60 پین است. برای خرید، علاوه بر تعداد پین، شکل ظاهری و ابعاد قطعه نیز باید با نمونه روی برد تطبیق داده شود.

آیا خرابی کانکتور همیشه نیاز به تعویض دارد؟
خیر. اگر مشکل ناشی از کثیفی، جا نخوردن صحیح فلت یا آسیب جزئی قابل تعمیر باشد، ممکن است نیازی به تعویض نباشد. اما شکستگی بدنه، تغییر شکل پین‌ها یا آسیب جدی پایه‌های اتصال می‌تواند نیاز به تعویض داشته باشد.

جمع‌بندی

کانکتور مادربرد گوشی Redmi Note 11 Pro یک قطعه کوچک اما مهم در ساختار ارتباطی دستگاه است. نمونه موردنظر در تصاویر، یک کانکتور FPC شصت‌پین است که روی مادربرد اصلی قرار گرفته و وظیفه آن ایجاد اتصال دقیق میان فلت رابط و مدارهای PCB است. انتخاب قطعه کاملاً سازگار، تشخیص صحیح علت خرابی و انجام لحیم‌کاری با تجهیزات مناسب، برای جلوگیری از آسیب به مادربرد اهمیت زیادی دارد. اگر پس از تعمیر یا ضربه، ارتباط یکی از بخش‌های داخلی گوشی دچار مشکل شده است، بررسی کانکتور، فلت و پدهای PCB باید پیش از تعویض قطعه انجام شود.

در نهایت، این قطعه را نباید صرفاً بر اساس نام گوشی تهیه کرد؛ تطبیق نسخه 4G، شماره مدل، تعداد پین و شکل دقیق کانکتور با قطعه موجود روی مادربرد، مطمئن‌ترین روش برای انتخاب قطعه جایگزین است.
