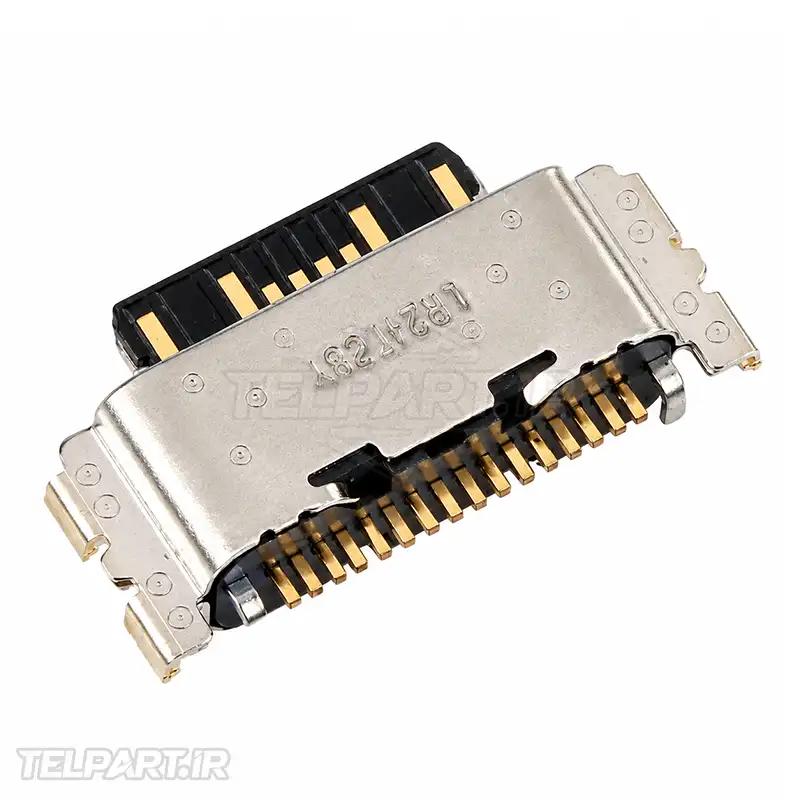

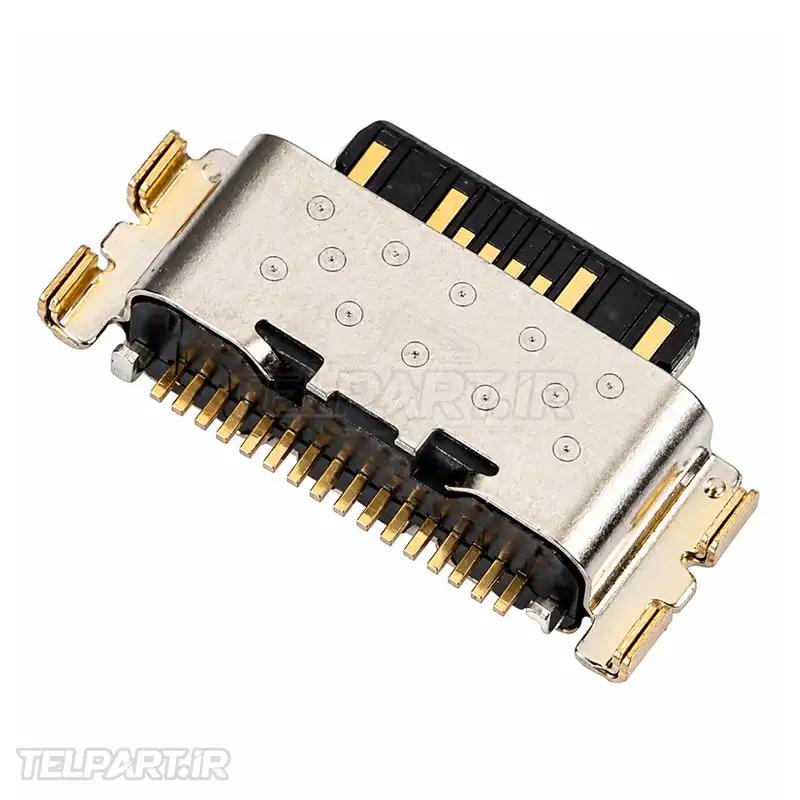

کانکتور شارژ شیائومی Redmi Note 11 Pro 4G

کانکتور USB Type-C ردمی نوت 11 پرو 4G

کانکتور شارژ گوشی Redmi Note 11 Pro یکی از قطعات مهم در مسیر اتصال کابل شارژ به مدار شارژ دستگاه است. این قطعه همان درگاه USB Type-C است که در بخش پایینی گوشی قرار می‌گیرد و امکان اتصال کابل، انتقال انرژی الکتریکی و ارتباط داده‌ای را فراهم می‌کند. Redmi Note 11 Pro 4G از شارژ سریع 67 وات و رابط USB-C استفاده می‌کند؛ بنابراین سلامت این کانکتور برای شارژ پایدار و استفاده صحیح از قابلیت‌های ارتباطی گوشی اهمیت زیادی دارد.

مشخصات و ویژگی‌های کانکتور شارژ

• نوع رابط: USB Type-C
• کاربری اصلی: اتصال کابل شارژ و انتقال توان
• کاربری ارتباطی: انتقال اطلاعات میان گوشی و تجهیزات سازگار
• ساختار: کانکتور مادگی USB Type-C با طراحی متقارن و قابل اتصال از هر دو جهت
• محل نصب: بخش پایینی گوشی، روی مجموعه برد شارژ
• سازگاری: Xiaomi Redmi Note 11 Pro 4G، با توجه به مدل و کد دقیق قطعه

طبق مشخصات رسمی شیائومی، این مدل به باتری 5000 میلی‌آمپرساعت، شارژ توربو 67 وات و درگاه USB-C مجهز است. استاندارد USB Type-C نیز یک رابط برگشت‌پذیر است و جهت قرارگیری کابل در آن اهمیتی ندارد. برای بررسی مشخصات رسمی دستگاه می‌توانید به صفحه مشخصات Redmi Note 11 Pro در سایت شیائومی مراجعه کنید. جزئیات معماری و الزامات USB Type-C نیز در مستندات USB-IF توضیح داده شده است.

نقش و عملکرد کانکتور شارژ

وظیفه اصلی این قطعه برقراری اتصال فیزیکی و الکتریکی میان کابل USB-C و مدارهای داخلی گوشی است. هنگام اتصال شارژر، مسیرهای مربوط به تغذیه و شناسایی اتصال فعال می‌شوند و انرژی موردنیاز باتری از طریق مدار مدیریت توان کنترل می‌شود. این رابط برای ارتباط داده‌ای نیز استفاده می‌شود؛ به همین دلیل خرابی آن ممکن است فقط به مشکل شارژ محدود نشود و اتصال گوشی به رایانه یا برخی تجهیزات USB را نیز تحت تأثیر قرار دهد.

در تعمیرات موبایل، گاهی خود کانکتور آسیب دیده و گاهی مشکل از برد شارژ، مدارهای اطراف، کابل، آلودگی داخل درگاه یا بخش‌های دیگر مسیر شارژ است. بنابراین قبل از تعویض قطعه، تست با کابل و شارژر سالم و بررسی ظاهری درگاه اهمیت دارد. راهنمای تعمیر برد شارژ Redmi Note 11 Pro در iFixit نیز مراحل دسترسی به مجموعه شارژ این گوشی را بررسی می‌کند.

محل قرارگیری و ساختار قطعه

• در پایین‌ترین بخش بدنه گوشی قرار دارد.
• دهانه کانکتور از لبه پایینی قاب قابل مشاهده است.
• کانکتور روی مجموعه برد شارژ نصب می‌شود.
• برد شارژ با سایر بخش‌های اصلی گوشی از طریق اتصالات داخلی ارتباط دارد.
• به دلیل قرارگیری در لبه خارجی دستگاه، در برابر ورود گردوغبار، پرز، رطوبت و فشار مکانیکی آسیب‌پذیر است.

علائم خرابی سوکت شارژ

• شارژ نشدن گوشی با کابل و شارژر سالم
• قطع و وصل شدن شارژ هنگام حرکت دادن کابل
• شل شدن غیرعادی کابل داخل درگاه
• شارژ شدن فقط در یک زاویه خاص
• عدم شناسایی گوشی هنگام اتصال به رایانه
• داغ شدن غیرعادی اطراف درگاه هنگام اتصال کابل
• مشاهده شکستگی، خم‌شدگی یا خوردگی پایه‌های داخلی کانکتور

اگر درگاه کثیف باشد، فشار دادن یا وارد کردن اجسام فلزی داخل آن می‌تواند آسیب را بیشتر کند. ابتدا باید درگاه توسط تعمیرکار با ابزار مناسب بررسی و تمیز شود. اگر پس از بررسی، خرابی مکانیکی یا اتصال نامناسب کانکتور تأیید شود، تعویض قطعه می‌تواند راه‌حل مناسب باشد.

چه زمانی نیاز به تعویض کانکتور وجود دارد؟

تعویض سوکت شارژ شیائوی ردمی نوت 11 پرو زمانی منطقی است که مشکل با تعویض کابل و شارژر، تمیزکاری اصولی و بررسی اتصالات برطرف نشود و تست فنی خرابی خود کانکتور را تأیید کند. در برخی موارد، آسیب فقط به خود درگاه محدود نیست و برد شارژ یا قطعات اطراف آن نیز باید بررسی شوند. منابع تعمیراتی تخصصی نیز توصیه می‌کنند پیش از نصب قطعه جایگزین، عملکرد آن آزمایش شود.

اگر قصد تهیه قطعات مرتبط با این مدل را دارید، می‌توانید قطعات شیائومی Redmi Note 11 Pro 4G در فروشگاه تلپارت را بررسی کنید. فروشگاه اینترنتی تلپارت نیز برای تهیه قطعات موبایل و لوازم تعمیراتی در دسترس است.

تفاوت کانکتور خراب با خرابی برد شارژ

خرابی کانکتور همیشه به معنی خرابی کامل برد شارژ نیست. اگر درگاه از نظر مکانیکی سالم باشد اما گوشی شارژ نکند، باید مسیرهای تغذیه، آی‌سی‌های مربوط، باتری و برد شارژ نیز بررسی شوند. در مقابل، لق بودن درگاه، شکستگی پایه‌ها یا قطع شدن اتصال مکانیکی می‌تواند نشانه مستقیم آسیب کانکتور باشد. برای تشخیص دقیق، اندازه‌گیری و تست توسط تعمیرکار متخصص از تعویض حدسی قطعه مطمئن‌تر است.

پرسش‌های متداول

آیا سوکت شارژ شیائوی ردمی نوت 11 پرو فقط برای شارژ استفاده می‌شود؟
خیر. این رابط علاوه بر دریافت توان، می‌تواند برای ارتباط داده‌ای نیز مورد استفاده قرار گیرد. عملکرد دقیق انتقال داده به مشخصات دستگاه، کابل و تجهیزات متصل بستگی دارد.

آیا تمیز کردن درگاه می‌تواند مشکل شارژ را برطرف کند؟
بله، اگر مشکل به دلیل تجمع پرز، گردوغبار یا آلودگی ایجاد شده باشد، تمیزکاری اصولی ممکن است مشکل را برطرف کند. با این حال، در صورت وجود آسیب مکانیکی نباید با فشار یا ابزار نامناسب به کانکتور دست زد.

آیا برای تعویض کانکتور باید گوشی باز شود؟
بله. دسترسی به مجموعه شارژ داخلی نیازمند باز کردن دستگاه است و تعمیر باید با رعایت اصول ESD و جدا کردن ایمن باتری انجام شود.

آیا سوکت شارژ شیائوی ردمی نوت 11 پرو با تمام نسخه‌های Redmi Note 11 Pro یکسان است؟
نباید صرفاً بر اساس نام تجاری قطعه خریداری شود. نسخه 4G، شماره مدل و ساختار برد باید با قطعه جایگزین مطابقت داشته باشد. برای Redmi Note 11 Pro 4G بهتر است سازگاری قطعه با کد مدل دستگاه و برد شارژ بررسی شود.

خرید و انتخاب قطعه مناسب

در هنگام خرید کانکتور شارژ گوشی Redmi Note 11 Pro باید به کیفیت ساخت، تطابق دقیق با برد شارژ، وضعیت پایه‌ها و سازگاری با نسخه 4G توجه شود. قطعه‌ای که ابعاد یا چینش پایه‌های آن با نمونه اصلی یکسان نباشد، ممکن است به‌درستی روی برد نصب نشود یا باعث ایجاد اتصال ناقص شود. همچنین توصیه می‌شود قطعه قبل از نصب نهایی تست شود.

برای اطمینان از تشخیص قطعه و انتخاب مدل مناسب، در صورت نیاز می‌توانید از بخش تماس با ما راهنمایی بگیرید.

جمع‌بندی

کانکتور شارژ گوشی Redmi Note 11 Pro بخش مهمی از مسیر شارژ و ارتباط USB-C است و سلامت آن روی پایداری اتصال کابل و عملکرد صحیح شارژ اثر مستقیم دارد. استفاده از قطعه سازگار، بررسی دقیق علت خرابی و نصب اصولی، سه عامل مهم برای تعمیر موفق هستند. اگر مشکل با کابل و شارژر سالم برطرف نمی‌شود، پیش از تعویض قطعه بهتر است درگاه، برد شارژ و مسیرهای مرتبط توسط تعمیرکار متخصص بررسی شوند.
