کانکتور برد شارژ شیائومی Redmi Note 11 Pro 4G

کانکتور برد شارژ گوشی Redmi Note 11 Pro

کانکتور برد شارژ گوشی Redmi Note 11 Pro یکی از اتصالات بسیار ظریف و مهم در مجموعه شارژ نسخه 4G این گوشی است. همان‌طور که در تصاویر محصول مشاهده می‌شود، قطعه موردنظر روی برد شارژ قرار گرفته و با کانکتور متناظر خود ارتباط برقرار می‌کند. این قطعه از نوع اتصال‌دهنده FPC است و نمونه‌ای که در تصاویر شما مشخص شده، دارای 60 پین است. سلامت این اتصال برای برقراری ارتباط صحیح میان برد شارژ و بخش اصلی مدار گوشی اهمیت زیادی دارد. Redmi Note 11 Pro 4G از درگاه USB Type-C و فناوری شارژ سریع 67 وات استفاده می‌کند؛ بنابراین عملکرد صحیح مجموعه برد شارژ و اتصالات آن در فرآیند شارژ دستگاه اهمیت بالایی دارد. برای مشاهده و خرید سایر قطعات این مدل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید.

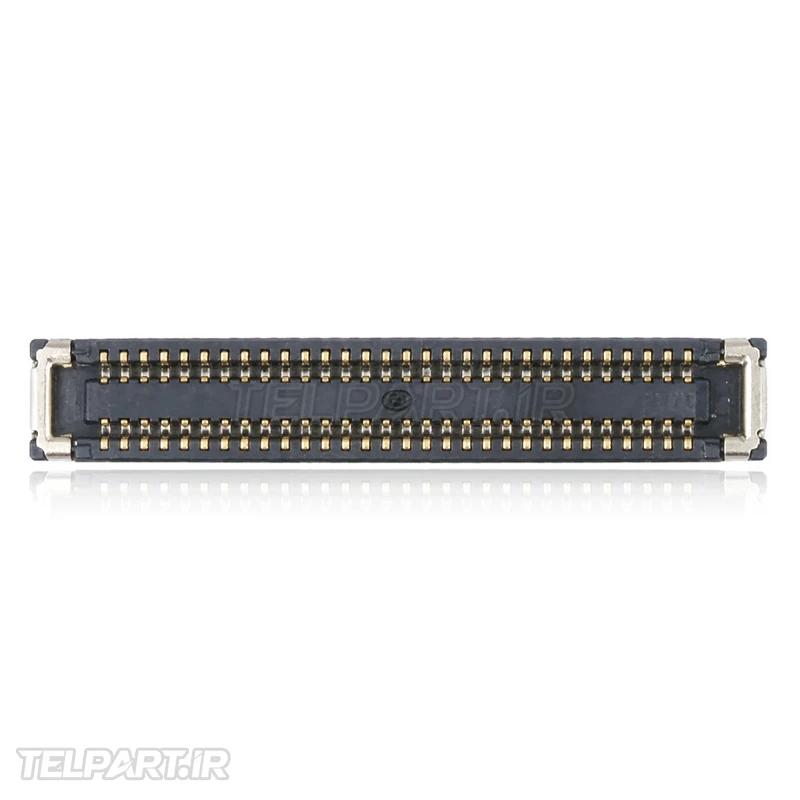

مشخصات کانکتور برد شارژ شیائومی ردمی نوت 11 پرو

• نوع قطعه: کانکتور FPC مربوط به برد شارژ
• تعداد پین: 60 پین
• محل نصب: روی برد شارژ یا ساب‌برد دستگاه
• کاربرد: ایجاد اتصال الکتریکی بین برد شارژ و فلت یا مجموعه متصل‌شونده
• نوع اتصال: اتصال فشاری دقیق از نوع FPC
• مدل سازگار: Redmi Note 11 Pro 4G، با توجه به شکل و مشخصات دقیق قطعه
• درگاه شارژ گوشی: USB Type-C
• فناوری شارژ دستگاه: شارژ سریع 67 وات

تعداد 60 پین این قطعه بر اساس نمونه‌ای است که در تصاویر محصول مشاهده می‌شود. هنگام سفارش کانکتورهای برد، تنها شباهت ظاهری کافی نیست و باید تعداد پین، ابعاد، شکل بدنه، فاصله پایه‌ها و موقعیت نصب با قطعه موجود روی دستگاه مطابقت داشته باشد.

نقش و عملکرد کانکتور برد شارژ گوشی Redmi Note 11 Pro

برد شارژ گوشی تنها محل قرارگیری درگاه USB Type-C نیست و مجموعه‌ای از مسیرهای الکتریکی و اتصالات موردنیاز دستگاه روی آن قرار می‌گیرد. کانکتور FPC نصب‌شده روی این برد وظیفه ایجاد یک اتصال دقیق و پایدار میان برد شارژ و مجموعه متصل به آن را دارد. هر یک از پین‌های این اتصال می‌تواند برای انتقال مسیرهای مختلف الکتریکی، سیگنال‌های کنترلی یا ارتباطات مربوط به بخش‌های مختلف مدار مورد استفاده قرار گیرد.

• برقراری اتصال الکتریکی میان برد شارژ و فلت مربوطه
• انتقال مسیرهای الکتریکی و سیگنال‌های موردنیاز بین دو مجموعه
• کمک به ارتباط صحیح ساب‌برد با مدار اصلی گوشی
• حفظ اتصال پایدار هنگام استفاده و شارژ دستگاه
• فراهم کردن اتصال چندمسیره از طریق مجموعه 60 پین

به دلیل تعداد بالای پایه‌ها، آسیب دیدن حتی بخشی از این اتصال می‌تواند باعث بروز مشکلاتی شود که تشخیص دقیق آن‌ها بدون بررسی تخصصی امکان‌پذیر نیست.

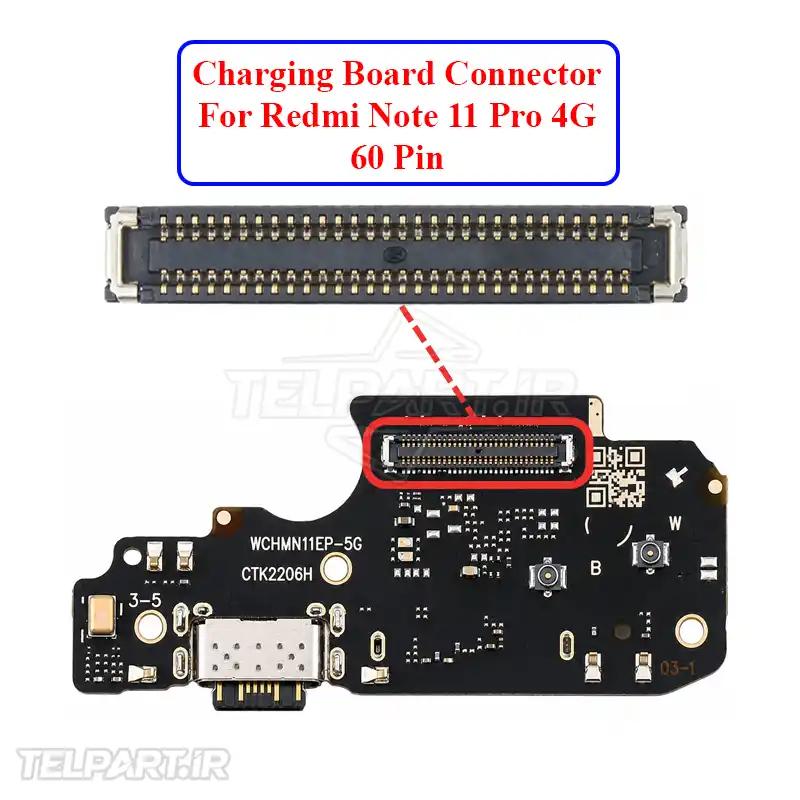

محل قرارگیری کانکتور برد شارژ شیائومی ردمی نوت 11 پرو

این قطعه در قسمت مربوط به برد شارژ گوشی قرار دارد و همان بخش مشخص‌شده با کادر قرمز در تصویر ارسالی شما است. برد شارژ در بخش پایینی دستگاه و در نزدیکی درگاه USB Type-C قرار می‌گیرد. اتصال میان برد شارژ و سایر بخش‌های گوشی از طریق فلت‌ها و کانکتورهای مخصوص انجام می‌شود. به همین دلیل، هنگام باز کردن دستگاه باید از وارد کردن فشار مستقیم به کانکتور جلوگیری شود.

ساختار ظریف این نوع اتصال باعث می‌شود استفاده از ابزار نامناسب یا وارد کردن فشار زیاد هنگام جدا کردن فلت، احتمال خم شدن یا شکستن پایه‌های داخلی را افزایش دهد. همچنین وجود گردوغبار، آلودگی یا اکسیدشدگی در محل اتصال می‌تواند باعث ایجاد اتصال ناقص شود.

علائم خرابی کانکتور برد شارژ گوشی Redmi Note 11 Pro

• قطع و وصل شدن عملکرد شارژ بدون دلیل مشخص
• عدم شناسایی صحیح اتصال شارژر در برخی شرایط
• بروز مشکل پس از ضربه یا باز شدن گوشی
• قطع شدن برخی عملکردهای مرتبط با برد شارژ
• وجود آثار خم‌شدگی یا شکستگی در پایه‌های کانکتور
• لق شدن غیرطبیعی اتصال فلت
• مشاهده آثار خوردگی یا اکسیدشدگی روی پایه‌ها
• آسیب فیزیکی به بدنه کانکتور

البته هر مشکل مربوط به شارژ به معنی خرابی این کانکتور نیست. خرابی کابل USB، آداپتور، درگاه Type-C، خود برد شارژ، فلت رابط، مدار شارژ روی مادربرد یا حتی آلودگی درگاه می‌تواند علائم مشابه ایجاد کند. بنابراین قبل از تعویض قطعه باید مسیر شارژ به‌صورت کامل بررسی شود.

زمان نیاز به تعویض کانکتور برد شارژ شیائومی ردمی نوت 11 پرو

• شکستگی یا تغییر شکل پایه‌های داخلی کانکتور
• کنده شدن بخشی از کانکتور از سطح برد
• شل شدن غیرطبیعی اتصال فلت
• آسیب شدید ناشی از ضربه یا تعمیر قبلی
• اکسیدشدگی شدید و غیرقابل‌رفع پایه‌ها
• وجود قطعی در مسیرهای کانکتور پس از تست تخصصی
• تأیید سلامت کابل، درگاه شارژ، فلت و سایر بخش‌های مدار

تعویض این قطعه یک کار تخصصی در تعمیرات موبایل محسوب می‌شود. کانکتور 60 پین دارای پایه‌های بسیار ظریف و نزدیک به یکدیگر است و تعویض آن معمولاً به تجهیزات تعمیر برد، میکروسکوپ، هیتر یا هویه مناسب و مهارت کافی نیاز دارد. استفاده از حرارت بیش از اندازه می‌تواند به برد شارژ یا قطعات اطراف آسیب وارد کند.

نکات مهم هنگام خرید کانکتور برد شارژ گوشی Redmi Note 11 Pro

برای خرید این قطعه باید مدل دقیق گوشی و شکل کانکتور با نمونه موجود روی دستگاه تطبیق داده شود. توجه به تعداد 60 پین، ابعاد کانکتور، محل پایه‌ها و شکل فلزی نگهدارنده اهمیت زیادی دارد. قطعات مشابه ممکن است از نظر ظاهری بسیار نزدیک باشند اما به دلیل تفاوت در تعداد پین یا آرایش پایه‌ها با یکدیگر سازگار نباشند.

همچنین بهتر است قبل از تعویض، تکنسین سلامت خود برد شارژ، فلت رابط، سوکت طرف مقابل و مسیرهای مربوط به مدار شارژ را بررسی کند. این کار از تعویض اشتباه قطعه جلوگیری کرده و احتمال بازگشت مشکل را کاهش می‌دهد.

سوالات متداول

کانکتور این برد چند پین دارد؟

نمونه‌ای که در تصاویر این محصول مشاهده می‌شود دارای 60 پین است. برای سفارش باید تعداد پین و فرم فیزیکی قطعه با نمونه موجود در گوشی مطابقت داده شود.

آیا خرابی کانکتور همیشه باعث شارژ نشدن گوشی می‌شود؟

خیر. بسته به اینکه کدام پایه یا مسیر آسیب دیده باشد، ممکن است فقط بخشی از عملکرد برد شارژ دچار مشکل شود. همچنین عوامل دیگری مانند خرابی درگاه USB Type-C، فلت، مدار شارژ یا کابل نیز می‌توانند باعث شارژ نشدن دستگاه شوند.

آیا می‌توان این کانکتور را بدون تعویض کل برد شارژ تعمیر کرد؟

در بسیاری از موارد، اگر فقط خود کانکتور آسیب دیده باشد، تعمیرکار متخصص می‌تواند آن را با تجهیزات مناسب تعویض کند و نیازی به تعویض کامل برد شارژ نباشد. تشخیص این موضوع پس از بررسی دقیق برد مشخص می‌شود.

آیا این قطعه با کانکتور ال‌سی‌دی یا کانکتور مادربرد یکی است؟

خیر. کانکتور موجود در این محصول مربوط به مجموعه برد شارژ است و نباید با کانکتورهای نمایشگر، باتری یا سایر فلت‌های گوشی اشتباه گرفته شود.

اطلاعات بیشتر درباره Redmi Note 11 Pro 4G

بر اساس مشخصات رسمی شیائومی، Redmi Note 11 Pro به باتری 5000 میلی‌آمپرساعتی و شارژ سریع 67 وات مجهز شده و از درگاه USB Type-C استفاده می‌کند. همین موضوع اهمیت سلامت مجموعه شارژ و اتصالات روی برد شارژ را بیشتر می‌کند. برای بررسی مشخصات رسمی دستگاه می‌توانید صفحه رسمی Redmi Note 11 Pro در سایت Xiaomi را مشاهده کنید.

خرید و مشاوره قطعات Redmi Note 11 Pro 4G

اگر برای انتخاب قطعه مناسب، تشخیص تفاوت کانکتورهای مختلف یا بررسی سازگاری این قطعه با دستگاه خود نیاز به راهنمایی دارید، می‌توانید از طریق تماس با ما با کارشناسان تلپارت در ارتباط باشید. انتخاب کانکتور دقیق و نصب اصولی آن می‌تواند از آسیب بیشتر به برد شارژ و مسیرهای الکتریکی گوشی جلوگیری کند.
