کانکتور روی ال سی دی شیائومی Redmi Note 11 Pro 4G

کانکتور ال سی دی گوشی Redmi Note 11 Pro

کانکتور ال سی دی گوشی Redmi Note 11 Pro یکی از قطعات ظریف و مهم در مجموعه نمایشگر این تلفن همراه است که وظیفه ایجاد اتصال الکتریکی بین فلت نمایشگر و مدار مربوط به صفحه‌نمایش را بر عهده دارد. قطعه‌ای که در تصویر مشاهده می‌کنید، کانکتور قرارگرفته روی فلت ال‌سی‌دی است و با کانکتور مادربرد تفاوت دارد. این کانکتور از نوع FPC بوده و در نسخه مربوط به Redmi Note 11 Pro 4G با آرایش 2×20 پین، یعنی مجموعاً 40 پین، شناخته می‌شود. برای خرید قطعات این مدل می‌توانید به فروشگاه اینترنتی تلپارت مراجعه کنید.

مشخصات کانکتور ال سی دی شیائومی ردمی نوت 11 پرو

• نوع قطعه: کانکتور FPC نمایشگر
• تعداد پین: 40 پین، در آرایش 2×20
• کاربرد: اتصال فلت نمایشگر به مدار گوشی
• محل اتصال: روی فلت مجموعه نمایشگر و در سمت مقابل، سوکت متناظر روی مادربرد
• نوع اتصال: اتصال فشاری و دقیق FPC
• مناسب برای: Redmi Note 11 Pro 4G با توجه به مدل و شماره قطعه
• نمایشگر دستگاه: 6.67 اینچ FHD+ AMOLED با نرخ نوسازی تا 120 هرتز

در منابع تخصصی قطعات، کانکتور نمایشگر Redmi Note 11 Pro 4G با شناسه مدل 2201116TG و تعداد 40 پین معرفی شده است. بنابراین هنگام خرید، توجه به مدل دقیق گوشی و تعداد پین‌ها اهمیت زیادی دارد؛ زیرا کانکتورهای ظاهراً مشابه ممکن است از نظر ابعاد، آرایش پایه‌ها یا نوع اتصال با یکدیگر متفاوت باشند.

نقش و عملکرد کانکتور ال سی دی گوشی Redmi Note 11 Pro

نمایشگر Redmi Note 11 Pro از نوع AMOLED است و انتقال اطلاعات تصویر و سیگنال‌های موردنیاز نمایشگر از طریق مجموعه فلت و اتصالات FPC انجام می‌شود. کانکتور روی فلت نقش یک رابط بسیار دقیق را دارد و باید تمام پایه‌های آن اتصال صحیح و بدون قطعی با سوکت متناظر برقرار کنند. هرگونه آسیب مکانیکی، خم‌شدن بیش از حد، شکستگی پایه‌ها یا آلودگی محل اتصال می‌تواند باعث اختلال در عملکرد نمایشگر شود.

• انتقال سیگنال‌های مربوط به عملکرد نمایشگر
• برقراری اتصال الکتریکی بین فلت نمایشگر و مدار گوشی
• حفظ اتصال پایدار در زمان استفاده از گوشی
• کمک به انتقال صحیح سیگنال‌های تصویر و کنترل نمایشگر
• ایجاد اتصال دقیق بین فلت و سوکت مادربرد

محل قرارگیری کانکتور ال سی دی شیائومی ردمی نوت 11 پرو

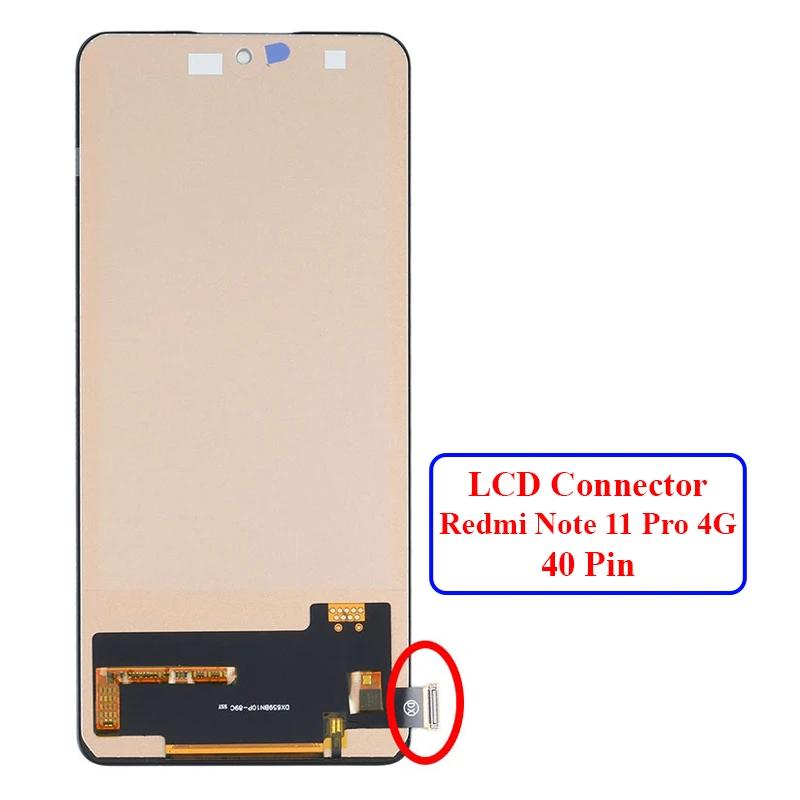

این قطعه روی انتهای فلت نمایشگر قرار گرفته است و در هنگام مونتاژ گوشی، در مقابل سوکت متناظر روی مادربرد قرار می‌گیرد. تصویری که برای این محصول ارسال کرده‌اید، قسمت مشخص‌شده روی فلت نمایشگر را نشان می‌دهد. به همین دلیل این محصول را نباید با سوکت مادربرد اشتباه گرفت. کانکتور روی فلت ممکن است در اثر جدا کردن نادرست نمایشگر، فشار مستقیم، استفاده از ابزار فلزی یا حرارت نامناسب آسیب ببیند.

در راهنمای تعمیراتی iFixit برای Redmi Note 11 Pro نیز هنگام باز کردن دستگاه، اتصال کابل نمایشگر جدا می‌شود و برای آزاد کردن آن از ابزار مناسب مانند اسپاجر استفاده می‌شود. این موضوع نشان می‌دهد که اتصال نمایشگر و نحوه جداسازی آن بخش حساسی از فرایند تعمیر دستگاه است. آموزش تعویض و تعمیر نمایشگر Redmi Note 11 Pro در iFixit

علائم خرابی کانکتور ال سی دی گوشی Redmi Note 11 Pro

• قطع و وصل شدن تصویر هنگام حرکت دادن گوشی یا فلت
• سیاه شدن ناگهانی صفحه‌نمایش در حالی که گوشی روشن است
• نمایش خطوط غیرعادی روی صفحه
• پرش یا ناپایداری تصویر
• ظاهر شدن تصویر پس از فشار دادن قسمت اتصال فلت
• کار نکردن نمایشگر پس از ضربه یا تعمیر نامناسب
• مشاهده شکستگی، خم‌شدگی یا خوردگی پایه‌های کانکتور
• وجود آثار اکسیدشدگی یا آلودگی روی محل اتصال

البته مشاهده این علائم همیشه به معنی خراب بودن خود کانکتور نیست. خرابی فلت، آسیب مدار نمایشگر روی مادربرد، مشکل خود صفحه‌نمایش یا اتصال ناقص نیز می‌تواند علائم مشابه ایجاد کند. بنابراین پیش از تعویض قطعه، باید کانکتور، فلت، سوکت مادربرد و مسیرهای مرتبط توسط تعمیرکار بررسی شوند.

چه زمانی کانکتور ال سی دی شیائومی ردمی نوت 11 پرو نیاز به تعویض دارد؟

• شکستن یا کنده شدن پایه‌های کانکتور
• تغییر شکل مکانیکی کانکتور
• لق شدن غیرطبیعی اتصال فلت
• آسیب شدید ناشی از باز و بسته کردن نادرست گوشی
• اکسیدشدگی شدید و غیرقابل‌رفع در محل پایه‌ها
• وجود مشکل قطعی در خود کانکتور پس از تأیید سلامت فلت و مادربرد

تعویض این قطعه یک تعمیر تخصصی محسوب می‌شود؛ زیرا کانکتور روی فلت نمایشگر با پایه‌های بسیار ظریف نصب شده و تعویض آن معمولاً به تجهیزات تعمیرات برد، هویه یا هیتر کنترل‌شده، میکروسکوپ و مهارت کار با قطعات FPC نیاز دارد. فشار بیش از حد یا حرارت نامناسب می‌تواند به فلت و مسیرهای ظریف اطراف آن آسیب بزند.

تفاوت کانکتور روی فلت با سوکت مادربرد

یکی از نکات مهم هنگام سفارش این قطعه، تشخیص محل قرارگیری آن است. کانکتور موجود روی فلت نمایشگر با سوکت متناظر روی مادربرد دو قطعه جداگانه هستند. تصویر محصول شما مربوط به کانکتور نصب‌شده روی فلت نمایشگر است؛ بنابراین در صورت خرابی سوکت مادربرد، خرید این قطعه مشکل را برطرف نمی‌کند. قبل از سفارش باید مشخص شود که آسیب دقیقاً مربوط به کدام قسمت است.

سوالات متداول

آیا کانکتور ال سی دی گوشی Redmi Note 11 Pro همان سوکت روی مادربرد است؟

خیر. قطعه موجود در تصویر روی فلت نمایشگر نصب می‌شود، در حالی که سوکت متناظر آن روی مادربرد قرار دارد. این دو قطعه از نظر محل نصب و فرایند تعمیر با یکدیگر تفاوت دارند.

کانکتور نمایشگر Redmi Note 11 Pro 4G چند پین دارد؟

کانکتور نمایشگر این مدل به صورت 40 پین و در آرایش 2×20 شناخته می‌شود. با این حال، برای اطمینان از سازگاری باید مدل دقیق گوشی و شکل فیزیکی قطعه نیز بررسی شود.

آیا خرابی کانکتور باعث سیاه شدن صفحه می‌شود؟

بله، در صورت قطع شدن مسیرهای مربوط به نمایشگر ممکن است صفحه سیاه، ناپایدار یا دارای خطوط غیرعادی شود؛ اما برای تشخیص قطعی باید خود نمایشگر، فلت، کانکتور و سوکت مادربرد بررسی شوند.

آیا تمیز کردن کانکتور می‌تواند مشکل را برطرف کند؟

اگر مشکل فقط به دلیل آلودگی یا اکسیدشدگی سطحی اتصال باشد، تمیزکاری تخصصی ممکن است مشکل را برطرف کند. اما در صورت شکستگی یا تغییر شکل پایه‌ها، معمولاً تعمیر یا تعویض تخصصی موردنیاز است.

خرید کانکتور ال سی دی گوشی Redmi Note 11 Pro

هنگام خرید این قطعه، فقط شباهت ظاهری را ملاک قرار ندهید. تعداد پین، شکل بدنه، ابعاد، محل پایه‌ها و سازگاری با نسخه دقیق Redmi Note 11 Pro اهمیت زیادی دارد. اگر درباره انتخاب قطعه مناسب، سازگاری آن یا نحوه تعمیر و تعویض نیاز به راهنمایی دارید، می‌توانید با تماس با ما در ارتباط باشید.

در مجموع، کانکتور ال سی دی شیائومی ردمی نوت 11 پرو قطعه‌ای کوچک اما بسیار حساس در مجموعه نمایشگر است. استفاده از قطعه سازگار، نصب صحیح و جلوگیری از اعمال فشار روی فلت می‌تواند از آسیب‌های ثانویه جلوگیری کند. اگر تعمیرکار قصد تعویض این کانکتور را دارد، بهتر است پیش از جداسازی قطعه، سلامت نمایشگر و سوکت مادربرد نیز تست شود تا از تعویض غیرضروری جلوگیری شود.
