کانکتور ال سی دی شیائومی Redmi Note 11 Pro 4G

کانکتور ال سی دی گوشی Redmi Note 11 Pro

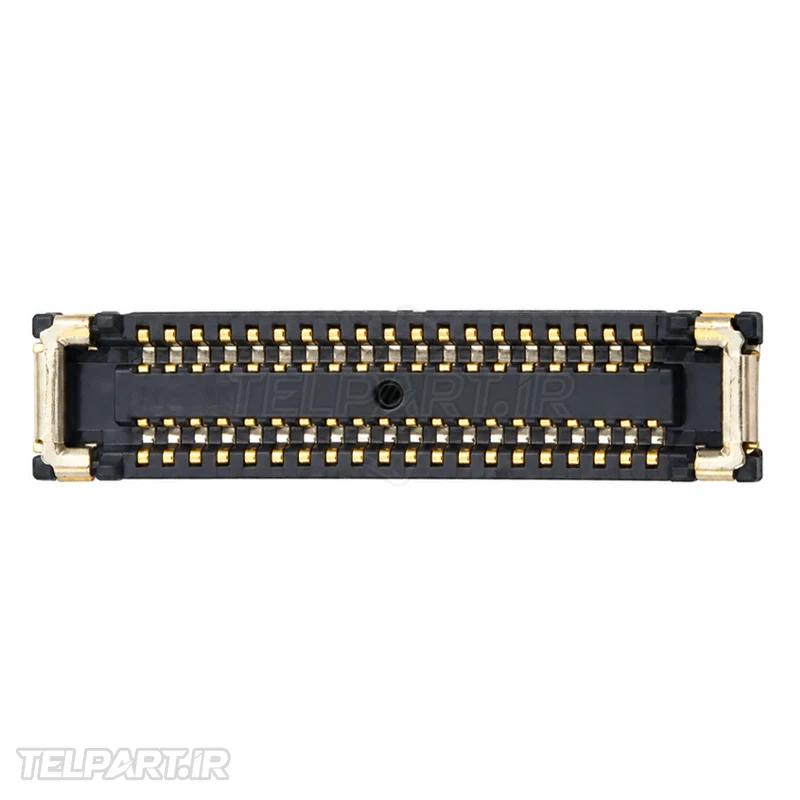

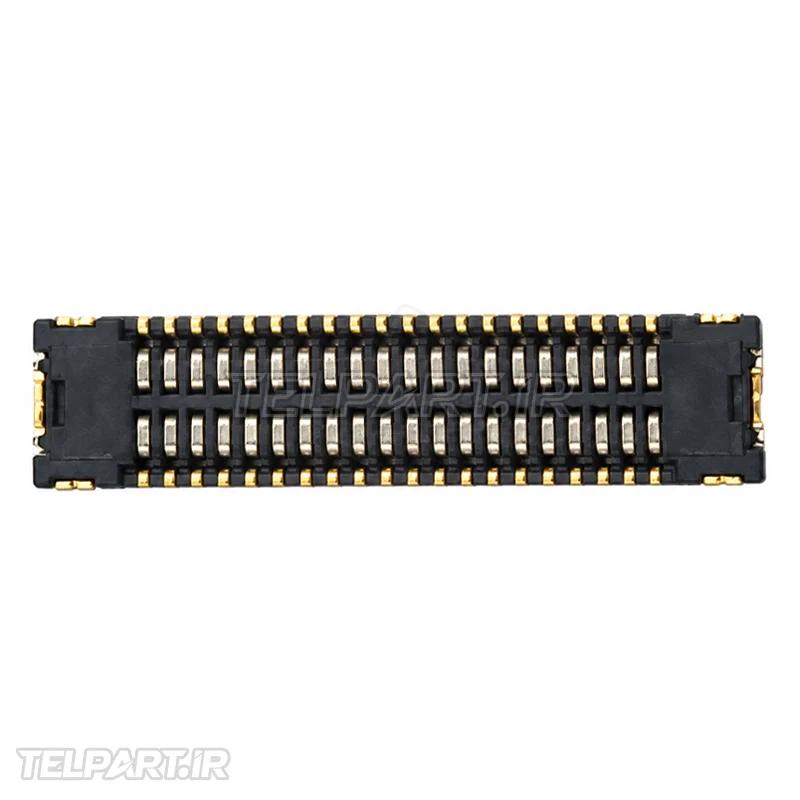

کانکتور ال سی دی گوشی Redmi Note 11 Pro یکی از کانکتورهای بسیار ظریف و مهم روی مادربرد است که وظیفه برقراری اتصال الکتریکی میان فلت نمایشگر و برد اصلی را بر عهده دارد. این قطعه در قسمت مشخصی از مادربرد قرار می‌گیرد و فلت مربوط به مجموعه صفحه‌نمایش داخل آن قرار می‌گیرد. بر اساس منابع تخصصی قطعات، نسخه مربوط به Redmi Note 11 Pro 4G با مدل 2201116TG دارای 40 پین است و ساختار آن از دو ردیف 20 پینی تشکیل می‌شود. تصاویر این محصول نیز همین ساختار دو ردیفه را نشان می‌دهند.

در صورت نیاز به تهیه قطعات مرتبط با این مدل، می‌توانید مجموعه قطعات شیائومی Redmi Note 11 Pro 4G در فروشگاه تلپارت را مشاهده کنید.

مشخصات کانکتور نمایشگر Redmi Note 11 Pro

• نوع قطعه: کانکتور FPC نمایشگر
• تعداد پین: 40 پین
• آرایش پین‌ها: دو ردیف 20 پینی
• کاربرد: اتصال فلت نمایشگر به مادربرد
• محل نصب: روی مادربرد گوشی
• مدل مرتبط: Redmi Note 11 Pro 4G با کد مدل 2201116TG
• ساختار: کانکتور بسیار ظریف با کنتاکت‌های فشرده و دقیق

نقش کانکتور ال سی دی ردمی نوت 11 پرو

نمایش تصویر در گوشی فقط به خود پنل AMOLED محدود نمی‌شود و مسیر ارتباطی میان نمایشگر و مادربرد نیز اهمیت زیادی دارد. کانکتور ال سی دی ردمی نوت 11 پرو محل اتصال فلت نمایشگر به برد اصلی است و باید تعداد زیادی مسیر الکتریکی را در فضای بسیار کوچک برقرار کند. هر یک از پین‌ها می‌تواند بخشی از مسیرهای تغذیه، سیگنال و ارتباطات مورد نیاز مجموعه نمایشگر را در اختیار داشته باشد. به همین دلیل تمیزی، سلامت و هم‌راستایی پین‌های این کانکتور برای عملکرد صحیح صفحه‌نمایش اهمیت زیادی دارد.

محل قرارگیری کانکتور روی مادربرد

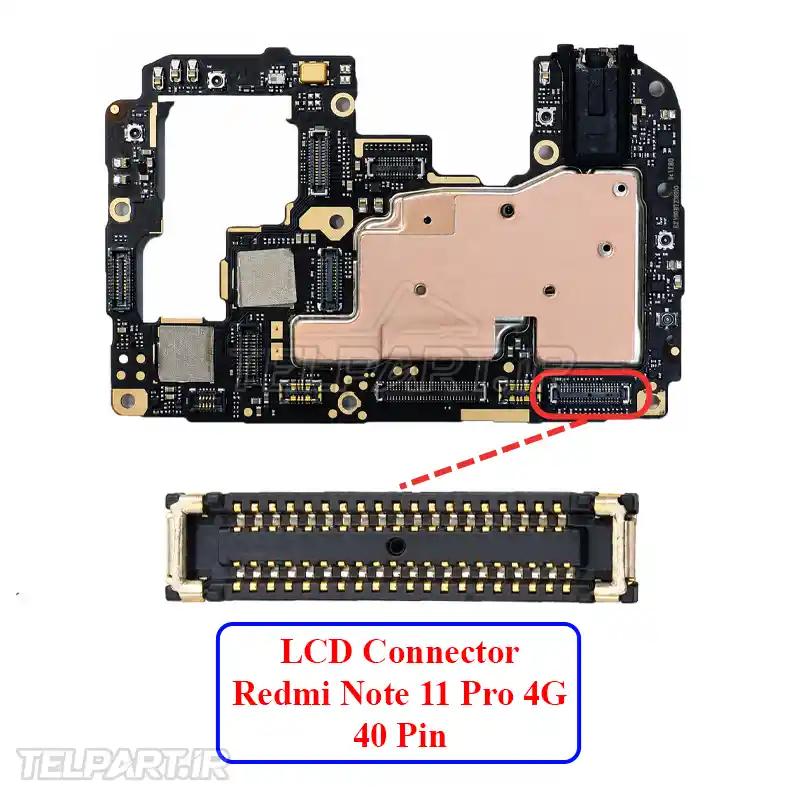

این کانکتور در بخش پایینی مادربرد Redmi Note 11 Pro 4G قرار گرفته و همان قطعه‌ای است که در تصویر شما با دایره قرمز مشخص شده است. فلت نمایشگر پس از قرار گرفتن در محل مخصوص خود، داخل این کانکتور متصل می‌شود. با توجه به فاصله بسیار کم بین پین‌ها، هرگونه فشار، خم‌شدگی یا آسیب مکانیکی می‌تواند باعث اختلال در اتصال شود.

در راهنمای تعمیر iFixit برای Redmi Note 11 Pro نیز هنگام باز کردن دستگاه، کابل نمایشگر از کانکتور روی برد جدا می‌شود و برای این کار استفاده از ابزار پلاستیکی و جدا کردن مستقیم کانکتور توصیه شده است. این موضوع نشان می‌دهد که هنگام تعمیر نباید فلت یا کانکتور با فشار نامناسب کشیده شود.

علائم خرابی کانکتور نمایشگر

خرابی این قطعه می‌تواند در اثر ضربه، فشار مکانیکی، نفوذ آلودگی، خوردگی یا اشتباه هنگام تعمیر ایجاد شود. برخی از مهم‌ترین نشانه‌هایی که می‌توانند نیاز به بررسی کانکتور را مطرح کنند عبارت‌اند از:

• سیاه شدن کامل صفحه‌نمایش در حالی که گوشی روشن است.
• قطع و وصل شدن تصویر به‌صورت مقطعی.
• نمایش خطوط غیرطبیعی روی صفحه.
• پرش یا ناپایداری تصویر.
• عدم نمایش تصویر پس از تعویض تاچ و ال‌سی‌دی.
• عملکرد مقطعی نمایشگر پس از ضربه یا باز و بسته شدن گوشی.
• مشاهده پین‌های خم‌شده، شکسته یا اکسیدشده در داخل کانکتور.

چه زمانی کانکتور ال سی دی گوشی Redmi Note 11 Pro نیاز به تعویض دارد؟

اگر فلت نمایشگر سالم باشد اما اتصال آن به مادربرد برقرار نشود، بررسی کانکتور یکی از مراحل مهم عیب‌یابی است. در صورتی که یکی از پایه‌ها شکسته باشد، بدنه کانکتور تغییر شکل داده باشد یا پین‌های داخلی بر اثر فشار از جای اصلی خود خارج شده باشند، تعویض کانکتور می‌تواند راهکار مناسب باشد. البته قبل از تعویض باید فلت نمایشگر، خود صفحه‌نمایش، مسیرهای روی مادربرد و سایر اتصالات نیز بررسی شوند تا خرابی قطعه دیگری با خرابی کانکتور اشتباه نشود.

چرا تعمیر این کانکتور حساس است؟

تعداد زیاد پایه‌ها و فاصله بسیار کم میان آن‌ها باعث می‌شود تعویض این قطعه به تجهیزات مناسب تعمیرات برد نیاز داشته باشد. هنگام جدا کردن کانکتور معیوب، گرمای بیش از حد یا فشار نامناسب می‌تواند به مسیرهای PCB اطراف آن آسیب بزند. همچنین پس از نصب قطعه جدید، هم‌راستایی کامل پایه‌ها و استحکام محل لحیم باید با دقت بررسی شود.

اگر کانکتور روی مادربرد آسیب دیده باشد، تعمیرکار معمولاً ابتدا با میکروسکوپ یا ابزار بزرگنمایی وضعیت پایه‌ها و پدهای PCB را بررسی می‌کند. در صورت سالم بودن پدها، امکان برداشتن کانکتور معیوب و نصب نمونه جایگزین وجود دارد. منابع تخصصی قطعات نیز این قطعه را به‌عنوان کانکتور اختصاصی نمایشگر Redmi Note 11 Pro 4G و با مشخصه 40 پین معرفی کرده‌اند.

تفاوت کانکتور نمایشگر با کانکتورهای دیگر گوشی

در مادربرد گوشی چندین کانکتور FPC با ظاهر نسبتاً مشابه وجود دارد، اما تعداد پین، ابعاد، ارتفاع، محل قرارگیری و نوع اتصال آن‌ها می‌تواند متفاوت باشد. برای مثال، منابع قطعات Redmi Note 11 Pro یک کانکتور نمایشگر 40 پینی را از کانکتور میان‌برد 60 پینی تفکیک می‌کنند. بنابراین صرفاً مشابه بودن ظاهری دو کانکتور برای انتخاب قطعه جایگزین کافی نیست.

کانکتور ال سی دی ردمی نوت 11 پرو و نکات مهم هنگام خرید

هنگام خرید این قطعه باید مدل دقیق گوشی، تعداد پین‌ها و محل استفاده کانکتور بررسی شود. برای Redmi Note 11 Pro 4G، نمونه موجود در تصویر دارای 40 پین است و با کانکتورهای 60 پینی مورد استفاده برای برخی اتصالات دیگر نباید اشتباه گرفته شود. همچنین پیش از خرید، مقایسه تصویر قطعه جدید با کانکتور روی مادربرد می‌تواند احتمال انتخاب اشتباه را کاهش دهد.

• تعداد پین را بررسی کنید.
• آرایش دو ردیف 20 پینی را با نمونه اصلی تطبیق دهید.
• ابعاد و شکل بدنه کانکتور را مقایسه کنید.
• مدل دقیق گوشی را مشخص کنید.
• در صورت آسیب پدهای مادربرد، قبل از تعویض کانکتور عیب PCB نیز بررسی شود.

آموزش و تعمیر کانکتور نمایشگر

برای تعویض این قطعه باید گوشی باز شود و دسترسی مستقیم به مادربرد فراهم شود. راهنمای آموزش تعمیر و تعویض نمایشگر Redmi Note 11 Pro در iFixit مراحل جداسازی نمایشگر و جدا کردن کانکتور آن را نشان می‌دهد. iFixit در این فرآیند تأکید می‌کند که کانکتور نمایشگر باید با ابزار مناسب و با حرکت کنترل‌شده از سوکت جدا شود.

سوالات متداول

کانکتور ال سی دی گوشی Redmi Note 11 Pro چند پین دارد؟
نسخه مورد استفاده برای Redmi Note 11 Pro 4G با مدل 2201116TG، طبق منابع تخصصی قطعات، 40 پین دارد و آرایش آن دو ردیف 20 پینی است.

آیا خرابی کانکتور همیشه به معنی خرابی ال‌سی‌دی است؟
خیر. اگر تصویر وجود نداشته باشد، ابتدا باید فلت نمایشگر، کانکتور، مسیرهای مادربرد و خود پنل بررسی شوند. خرابی هر یک از این قسمت‌ها می‌تواند علائم مشابه ایجاد کند.

آیا می‌توان پین‌های خم‌شده کانکتور را تعمیر کرد؟
در بعضی موارد پین‌های تغییرشکل‌یافته قابل اصلاح هستند، اما با توجه به ظرافت ساختار این قطعه، این کار باید توسط تعمیرکار برد و با ابزار دقیق انجام شود. اگر پایه‌ها شکسته یا بدنه کانکتور آسیب دیده باشد، تعویض معمولاً گزینه مطمئن‌تری است.

آیا کانکتور نمایشگر Redmi Note 11 Pro 4G با نسخه 5G یکسان است؟
صرف شباهت ظاهری نباید ملاک قرار گیرد. منابع قطعات، کانکتورهای 40 پینی را برای مدل‌های مختلف این خانواده فهرست کرده‌اند، اما کد مدل و مشخصات دقیق قطعه باید قبل از سفارش بررسی شود.

جمع‌بندی

کانکتور ال سی دی ردمی نوت 11 پرو قطعه‌ای کوچک اما حیاتی در مسیر اتصال نمایشگر به مادربرد است. نمونه مخصوص Redmi Note 11 Pro 4G که در تصاویر محصول مشاهده می‌شود، دارای 40 پین در دو ردیف 20 پینی است و روی مادربرد نصب می‌شود. خرابی این بخش می‌تواند باعث قطع تصویر، ناپایداری نمایشگر یا ایجاد خطوط و اختلال در تصویر شود. به دلیل ظرافت پین‌ها و لحیم‌کاری روی برد، تعویض آن باید با تجهیزات مناسب و توسط تعمیرکار متخصص انجام شود.
