کانکتور مادربرد شیائومی Redmi Note 12S

کانکتور مادربرد گوشی Redmi Note 12S؛ مشخصات، عملکرد و علائم خرابی

کانکتور مادربرد گوشی Redmi Note 12S یکی از قطعات اتصال‌دهنده مهم در ساختار داخلی این گوشی است که برای برقراری ارتباط میان مادربرد و کابل یا مجموعه FPC مورد استفاده قرار می‌گیرد. این قطعه در تصویر محصول دارای ساختار فشرده و تعداد 60 پین است و در قسمت پایینی مادربرد قرار می‌گیرد. سلامت این کانکتور برای انتقال صحیح سیگنال‌ها و ارتباط پایدار بین بخش‌های مختلف گوشی اهمیت زیادی دارد. در تعمیرات برد، آسیب‌دیدگی حتی تعدادی از پایه‌های این نوع کانکتور می‌تواند باعث ایجاد اختلال در عملکرد مجموعه متصل به آن شود.

کانکتور مین شیائومی ردمی نوت 12 اس چیست؟

کانکتور مین شیائومی ردمی نوت 12 اس یک رابط FPC یا Flexible Printed Circuit است که برای اتصال یک کابل مدار چاپی انعطاف‌پذیر به برد اصلی گوشی طراحی شده است. چنین کانکتورهایی در تلفن‌های هوشمند به دلیل ابعاد کم، تعداد اتصالات زیاد و نیاز به استفاده بهینه از فضای داخلی کاربرد فراوانی دارند. کانکتورهای FPC معمولاً دارای بدنه عایق، کنتاکت‌های فلزی متعدد و مکانیزم نگهدارنده کابل هستند.

در منابع تخصصی شرکت‌هایی مانند TE Connectivity، Kyocera و ATTEND، کانکتورهای FPC/FFC با تعداد پین بالا برای اتصال کابل‌های انعطاف‌پذیر به PCB معرفی شده‌اند. نمونه‌های 60 پین در این خانواده از کانکتورها نیز وجود دارند و مشخصاتی مانند اتصال Flex-to-Board، نصب SMT و کنتاکت‌های فشرده برای آنها استفاده می‌شود. البته مشخصات دقیق مکانیکی هر کانکتور از جمله pitch، ارتفاع و ضخامت FPC باید بر اساس شماره فنی همان قطعه تعیین شود و نمی‌توان مشخصات یک مدل عمومی را به قطعه Redmi Note 12S نسبت داد.

مشاهده مشخصات فنی کانکتور FPC 60 پین در TE Connectivity

مشخصات کانکتور مادربرد Redmi Note 12S

• نوع قطعه: کانکتور FPC / FPC Connector
• کاربرد: اتصال کابل انعطاف‌پذیر به مادربرد
• مدل سازگار: Xiaomi Redmi Note 12S
• تعداد پین: 60 پین
• ساختار: کنتاکت‌های فلزی متعدد در یک بدنه فشرده
• محل نصب: روی مادربرد گوشی
• نوع اتصال: اتصال کابل FPC به PCB
• روش تعویض: تعمیر برد و جداسازی/لحیم‌کاری با تجهیزات تخصصی
• حساسیت قطعه: بالا در برابر فشار، ضربه، حرارت نامناسب و آسیب پایه‌های اتصال

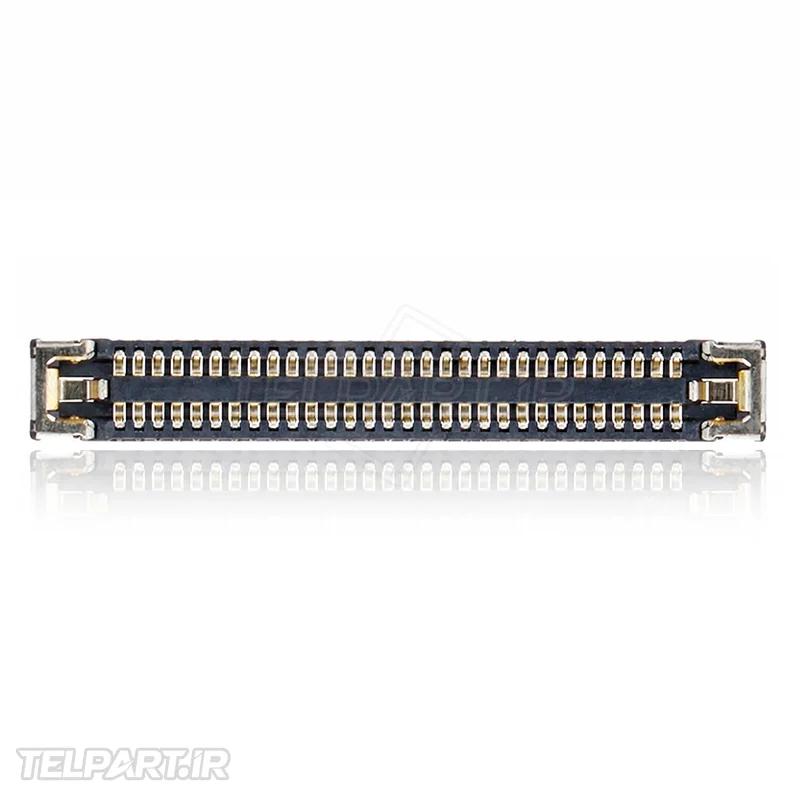

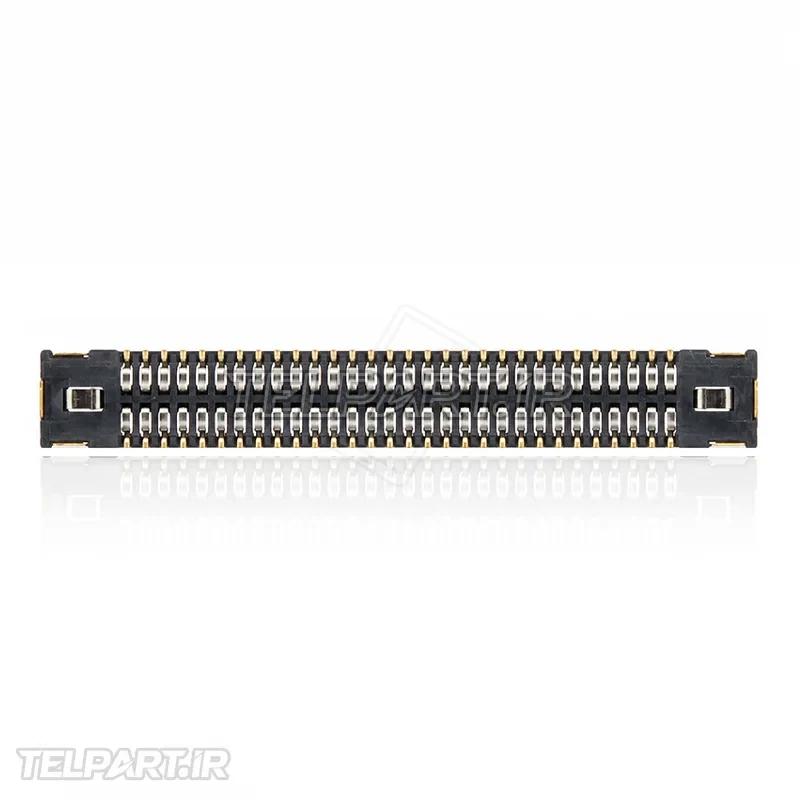

تصویر محصول ارسالی نیز یک کانکتور باریک با ردیف متراکم کنتاکت‌ها را نشان می‌دهد که در کنار محل نصب آن روی مادربرد قرار گرفته است. در تصویر، محل قرارگیری کانکتور روی برد مشخص شده و قطعه جداگانه نیز برای نمایش ساختار آن در پایین تصویر قرار دارد. بنابراین هنگام سفارش قطعه، مقایسه شکل ظاهری، تعداد پین‌ها و موقعیت کانکتور با نمونه موجود روی برد اهمیت زیادی دارد.

نقش و عملکرد کانکتور مادربرد گوشی Redmi Note 12S

• اتصال FPC به مادربرد: مسیر ارتباطی میان کابل انعطاف‌پذیر و PCB اصلی را برقرار می‌کند.
• انتقال سیگنال: مسیرهای مختلف الکتریکی از طریق پین‌های متعدد کانکتور عبور می‌کنند.
• انتقال تغذیه: بسته به طراحی مدار، برخی مسیرها می‌توانند برای خطوط تغذیه و زمین استفاده شوند.
• حفظ ارتباط پایدار: کنتاکت‌های فشرده باید تماس مناسب با بخش مربوط به FPC داشته باشند.
• صرفه‌جویی در فضا: طراحی کوچک کانکتورهای FPC امکان استفاده از آنها را در فضای محدود داخل گوشی فراهم می‌کند.
• امکان جداسازی هنگام تعمیر: اتصال FPC به گونه‌ای طراحی شده که در فرآیند سرویس دستگاه قابل جدا شدن باشد.

محل قرارگیری کانکتور مین شیائومی ردمی نوت 12 اس

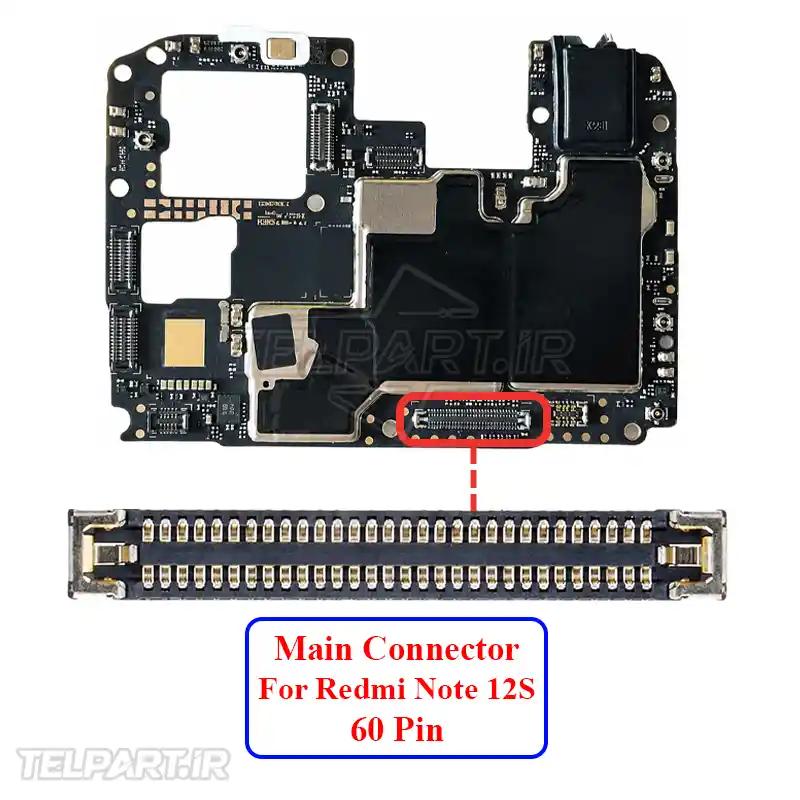

بر اساس تصویر ارسالی، کانکتور موردنظر در بخش پایینی مادربرد Redmi Note 12S و نزدیک لبه پایین برد قرار دارد. در تصویر، محل نصب کانکتور روی برد با علامت قرمز مشخص شده است و نمونه جداشده قطعه نیز در قسمت پایین تصویر دیده می‌شود. این محل قرارگیری باعث می‌شود کانکتور در مسیر ارتباطی بین برد اصلی و مجموعه‌های دیگر گوشی نقش داشته باشد.

راهنمای تعمیر VRM24 برای Redmi Note 12S نیز در مراحل باز کردن دستگاه، جدا کردن اتصال بین‌بردی و سپس خارج کردن مادربرد را نشان می‌دهد. این موضوع اهمیت کانکتورها و کابل‌های بین بردی را در ساختار داخلی این مدل تأیید می‌کند.

مشاهده راهنمای باز کردن و بررسی داخلی Redmi Note 12S در VRM24

علائم خرابی کانکتور مادربرد

• قطع و وصل شدن عملکرد قطعه یا مجموعه متصل به FPC
• از کار افتادن بخشی از امکانات گوشی پس از ضربه یا تعمیرات
• مشاهده پارگی، شکستگی یا تغییر شکل بدنه کانکتور
• خم شدن یا شکستن پایه‌های فلزی
• جدا شدن بخشی از کانکتور از سطح مادربرد
• کنده شدن پدهای PCB در اثر فشار یا تعمیر نامناسب
• اکسیدشدگی یا خوردگی کنتاکت‌ها
• شل شدن اتصال FPC و ایجاد ارتباط ناپایدار
• وجود آثار سوختگی یا تغییر رنگ اطراف محل اتصال
• برطرف نشدن مشکل پس از تعویض یا بررسی کابل FPC مربوطه

چه زمانی کانکتور مادربرد نیاز به تعویض دارد؟

کانکتور مادربرد معمولاً زمانی تعویض می‌شود که آسیب فیزیکی به خود سوکت وارد شده باشد یا پایه‌های داخلی آن نتوانند اتصال مطمئن با FPC برقرار کنند. همچنین اگر بخشی از کانکتور از روی برد جدا شده، پایه‌های آن شکسته یا بدنه پلاستیکی آن ترک خورده باشد، تعمیر یا تعویض می‌تواند ضروری شود. با این حال، قبل از تعویض باید خود کابل FPC، مسیرهای PCB، سوکت طرف مقابل و سایر اتصالات نیز بررسی شوند.

اگر مشکل فقط به لحیم‌های اتصال کانکتور مربوط باشد، در بعضی موارد تعمیرکار متخصص می‌تواند با بازسازی اتصالات مشکل را برطرف کند. اما اگر کنتاکت‌های داخلی یا بدنه اصلی سوکت آسیب دیده باشند، نصب کانکتور سالم و سازگار راهکار مطمئن‌تری است.

نکات مهم در تعویض کانکتور 60 پین

• قبل از شروع تعمیر، باتری دستگاه باید از مدار جدا شود.
• قطعه جدید باید از نظر تعداد پین و شکل ظاهری با نمونه اصلی مطابقت داشته باشد.
• جهت قرارگیری کانکتور باید دقیقاً مانند قطعه اصلی باشد.
• تمام پایه‌های اتصال باید روی پدهای مربوطه قرار بگیرند.
• حرارت بیش از حد می‌تواند به PCB و قطعات اطراف آسیب وارد کند.
• هنگام برداشتن کانکتور قدیمی نباید به پدهای مادربرد فشار وارد شود.
• پس از نصب، اتصال تمام پایه‌ها باید با میکروسکوپ یا ابزار مناسب بررسی شود.
• قبل از بستن کامل گوشی، عملکرد مجموعه متصل به کانکتور باید تست شود.

چرا انتخاب کانکتور مناسب اهمیت دارد؟

کانکتورهای FPC از نظر تعداد پین، فاصله بین کنتاکت‌ها، ارتفاع، نوع تماس، مکانیزم قفل و ابعاد کلی می‌توانند با یکدیگر تفاوت داشته باشند. برای همین، استفاده از یک کانکتور ظاهراً مشابه اما با آرایش متفاوت می‌تواند باعث اتصال نادرست یا حتی آسیب به برد شود. شرکت Kyocera نیز در محصولات FPC خود مدل‌های 60 پین را با مشخصات مکانیکی متفاوت ارائه می‌کند؛ بنابراین تعداد پین به تنهایی برای شناسایی کامل یک کانکتور کافی نیست.

نمونه مشخصات یک کانکتور 60 پین FPC از Kyocera

تفاوت کانکتور FPC با کابل FPC

کانکتور و کابل FPC دو قطعه متفاوت هستند. کانکتور روی PCB نصب می‌شود و وظیفه ایجاد تماس با کابل را دارد، در حالی که FPC خود یک مدار انعطاف‌پذیر است که مسیرهای رسانای موردنیاز را در اختیار دارد. بنابراین اگر یک قابلیت گوشی از کار افتاده باشد، نمی‌توان بدون بررسی مشخص کرد که مشکل از کانکتور است یا از کابل. بررسی هر دو بخش برای تشخیص صحیح ضروری است.

سوالات متداول درباره کانکتور مادربرد Redmi Note 12S

کانکتور مادربرد گوشی Redmi Note 12S چند پین دارد؟
قطعه‌ای که در تصویر محصول شما مشاهده می‌شود دارای 60 پین است. تعداد پین باید هنگام خرید با قطعه موجود روی مادربرد مقایسه شود.

آیا هر کانکتور 60 پین FPC برای Redmi Note 12S مناسب است؟
خیر. 60 پین بودن تنها یکی از مشخصات است. ابعاد، فاصله کنتاکت‌ها، ارتفاع، نوع اتصال و شکل بدنه نیز باید با قطعه اصلی مطابقت داشته باشد.

آیا خرابی کانکتور می‌تواند باعث اختلال در گوشی شود؟
بله. اگر این کانکتور در مسیر یک مجموعه مهم قرار داشته باشد، قطع شدن یا اتصال ناپایدار پین‌ها می‌تواند باعث اختلال در عملکرد بخش متصل به آن شود. البته برای تشخیص دقیق باید کابل، برد و سوکت نیز بررسی شوند.

آیا تعویض این قطعه کار ساده‌ای است؟
خیر. کانکتور روی مادربرد نصب شده و پایه‌های بسیار ظریفی دارد. تعویض آن معمولاً به هویه یا هیتر مناسب، ابزار دقیق و در بسیاری از موارد میکروسکوپ تعمیراتی نیاز دارد.

آیا می‌توان کانکتور آسیب‌دیده را بدون تعویض تعمیر کرد؟
اگر ایراد مربوط به لحیم یا اتصال برخی پایه‌ها باشد، ممکن است تعمیر امکان‌پذیر باشد. اما در صورت شکستگی بدنه، آسیب کنتاکت‌ها یا تخریب مکانیکی سوکت، تعویض قطعه گزینه مناسب‌تری خواهد بود.

آیا هنگام خرید باید عکس قطعه را هم بررسی کرد؟
بله. به‌خصوص در قطعات بسیار کوچک بردی، مقایسه تصویر، تعداد پین‌ها، جهت قرارگیری و فرم پایه‌ها با نمونه اصلی می‌تواند احتمال خرید اشتباه را کاهش دهد.

خرید قطعات Redmi Note 12S

برای مشاهده قطعات مرتبط با این مدل و بررسی قطعات تعمیراتی موجود، می‌توانید قطعات گوشی شیائومی Redmi Note 12S در فروشگاه تلپارت را مشاهده کنید. هنگام سفارش کانکتور، بهتر است تصویر قطعه، تعداد پین‌ها و ساختار فیزیکی آن با نمونه روی مادربرد مقایسه شود تا از سازگاری قطعه اطمینان بیشتری حاصل شود.

جمع‌بندی

کانکتور مین شیائومی ردمی نوت 12 اس یک قطعه کوچک و دقیق روی مادربرد است که برای برقراری ارتباط بین FPC و PCB مورد استفاده قرار می‌گیرد. قطعه موجود در تصویر دارای 60 پین است و محل نصب آن روی بخش پایینی مادربرد مشخص شده است. خرابی این سوکت می‌تواند در اثر ضربه، فشار، تعمیرات نامناسب، حرارت زیاد یا آسیب پایه‌های اتصال ایجاد شود. از آنجا که کانکتورهای FPC از نظر ابعاد و آرایش پین‌ها تفاوت زیادی دارند، هنگام خرید باید علاوه بر تعداد 60 پین، شکل دقیق قطعه و سازگاری آن با مادربرد بررسی شود.
