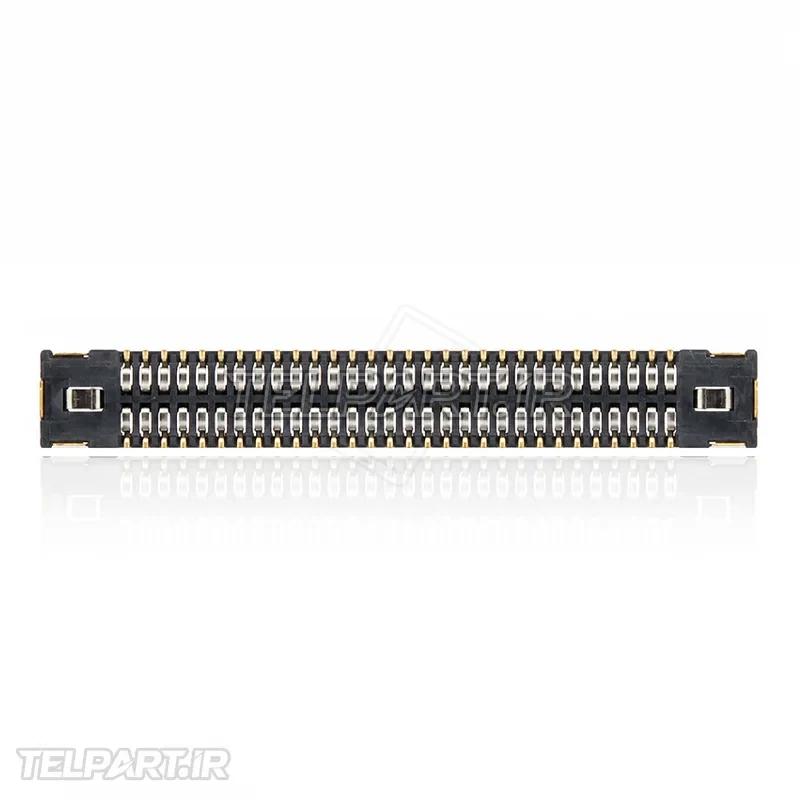

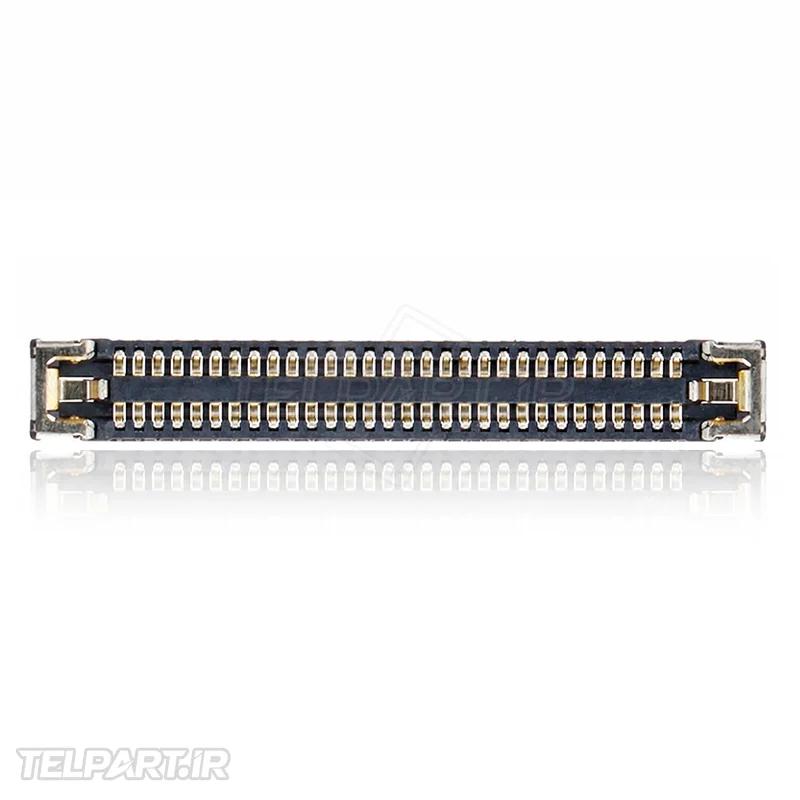

کانکتور برد شارژ شیائومی Redmi Note 12S

کانکتور برد شارژ Redmi Note 12S؛ کانکتور 60 پین

کانکتور برد شارژ گوشی Redmi Note 12S یکی از قطعات ظریف و مهم در ساختار داخلی این گوشی است که برای ایجاد ارتباط الکتریکی میان برد شارژ و سایر بخش‌های مدار مورد استفاده قرار می‌گیرد. این قطعه با طراحی مخصوص خود روی مجموعه برد شارژ قرار می‌گیرد و در صورت آسیب‌دیدگی می‌تواند عملکرد صحیح ارتباط بین بردها را تحت تأثیر قرار دهد. محصول موجود در این صفحه یک کانکتور 60 پین مخصوص مجموعه برد شارژ Redmi Note 12S است و برای تعمیر و تعویض کانکتور آسیب‌دیده مورد استفاده قرار می‌گیرد.

بر اساس مشخصات رسمی شیائومی، Redmi Note 12S به درگاه USB Type-C مجهز شده و از شارژ سریع 33 وات پشتیبانی می‌کند. بنابراین سلامت مجموعه برد شارژ، اتصالات و کانکتورهای مربوط به آن اهمیت زیادی در عملکرد صحیح بخش شارژ گوشی دارد. برای مشاهده مشخصات رسمی دستگاه می‌توانید به صفحه مشخصات Redmi Note 12S در سایت رسمی شیائومی مراجعه کنید.

مشخصات کانکتور برد شارژ شیائومی ردمی نوت 12 اس

• نام قطعه: کانکتور برد شارژ Redmi Note 12S
• نام انگلیسی: Xiaomi Redmi Note 12S Charging Board Connector
• تعداد پین: 60 پین
• نوع قطعه: کانکتور اتصال بین بردها
• کاربرد: اتصال مجموعه برد شارژ به مدار اصلی گوشی
• مدل سازگار: Xiaomi Redmi Note 12S
• محل استفاده: بخش داخلی و قسمت پایینی گوشی
• درگاه شارژ گوشی: USB Type-C
• توان شارژ سریع دستگاه: 33 وات
• نوع تعمیر: تعویض کانکتور معیوب یا آسیب‌دیده

نقش و عملکرد کانکتور برد شارژ

کانکتور برد شارژ وظیفه ایجاد یک اتصال دقیق و پایدار میان برد شارژ و سایر مدارهای گوشی را بر عهده دارد. این اتصال باید به اندازه کافی محکم باشد تا در استفاده روزمره، باز و بسته شدن دستگاه یا جابه‌جایی داخلی گوشی دچار قطعی نشود. پایه‌های متعدد کانکتور برای انتقال مسیرهای الکتریکی مختلف بین بردها طراحی شده‌اند و آسیب دیدن هر بخش از این اتصال می‌تواند باعث ایجاد اختلال در عملکرد دستگاه شود.

• ایجاد ارتباط الکتریکی بین برد شارژ و برد اصلی
• انتقال مسیرهای مختلف الکتریکی میان دو بخش گوشی
• برقراری اتصال پایدار میان مجموعه بردهای داخلی
• کمک به عملکرد صحیح مجموعه شارژ
• فراهم کردن امکان اتصال دقیق بردها پس از تعمیر

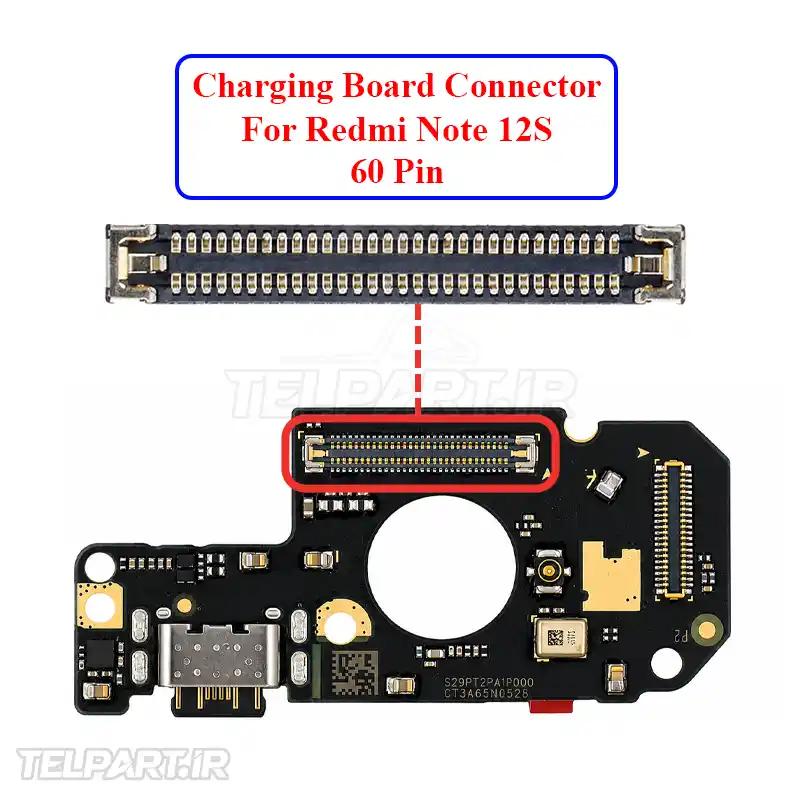

محل قرارگیری کانکتور در داخل Redmi Note 12S

این کانکتور در بخش داخلی گوشی و در ارتباط با مجموعه برد شارژ یا برد فرعی قرار دارد. در ساختار Redmi Note 12S، برد فرعی در قسمت پایین دستگاه قرار گرفته و اجزای مرتبط با شارژ و برخی اتصالات دیگر روی این مجموعه قرار دارند. راهنمای تعمیر VRM24 نیز هنگام باز کردن Redmi Note 12S به جداسازی اتصال بین‌بردی و خارج کردن برد فرعی اشاره می‌کند. بنابراین هنگام تعمیر این قسمت باید با دقت زیادی با کانکتورها و کابل‌های داخلی کار کرد.

از آنجا که پایه‌های کانکتور بسیار ظریف هستند، استفاده از ابزار نامناسب یا وارد کردن فشار بیش از اندازه می‌تواند باعث خم شدن پایه‌ها، جدا شدن کانکتور از برد یا آسیب دیدن مسیرهای PCB شود. به همین دلیل تعویض این قطعه بهتر است توسط تعمیرکار متخصص انجام شود.

علائم خراب شدن کانکتور برد شارژ

• قطع و وصل شدن ارتباط میان برد شارژ و برد اصلی
• اختلال در عملکرد شارژ گوشی
• وجود پایه‌های خم‌شده یا شکسته روی کانکتور
• شل شدن یا جدا شدن کانکتور از محل نصب
• ایجاد مشکل پس از ضربه یا تعمیر نامناسب گوشی
• عدم برقراری اتصال صحیح پس از نصب برد شارژ
• مشاهده آسیب فیزیکی در محل اتصال کانکتور

البته هرگونه مشکل در شارژ به معنی خرابی این کانکتور نیست. کابل USB Type-C، آداپتور، درگاه شارژ، برد شارژ، باتری و سایر بخش‌های مدار نیز ممکن است عامل بروز مشکل باشند. بنابراین قبل از تعویض قطعه، بهتر است گوشی توسط تعمیرکار بررسی و عیب‌یابی شود.

چه زمانی باید کانکتور 60 پین را تعویض کرد؟

در صورتی که پایه‌های کانکتور شکسته یا تغییر شکل داده باشند، اتصال آن به برد آسیب دیده باشد یا پس از بررسی تخصصی مشخص شود که کانکتور عامل ایجاد اختلال است، تعویض آن می‌تواند راهکار مناسبی باشد. در برخی موارد نیز ممکن است مشکل فقط مربوط به لحیم‌کاری یا اتصال پایه‌ها باشد و نیازی به تعویض کامل قطعه وجود نداشته باشد.

به دلیل کوچک بودن ابعاد و ظرافت پایه‌های این قطعه، تعویض آن نیازمند تجهیزات مناسب تعمیرات موبایل و مهارت کافی در کار با قطعات SMD و کانکتورهای ریز است. تعمیرکار باید قبل از نصب قطعه جدید، وضعیت مسیرهای PCB و پایه‌های محل نصب را نیز بررسی کند.

نکات مهم هنگام خرید کانکتور برد شارژ

هنگام خرید کانکتور برد شارژ گوشی Redmi Note 12S بهتر است فقط به نام گوشی اکتفا نکنید. تعداد پین، شکل ظاهری، ابعاد، فاصله پایه‌ها و نحوه قرارگیری کانکتور روی برد باید با قطعه موجود در گوشی مطابقت داشته باشد. مقایسه تصویر قطعه با کانکتور روی برد نیز می‌تواند در تشخیص نمونه صحیح کمک کند.

این موضوع به‌خصوص هنگام خرید قطعات ریز اهمیت بیشتری دارد، زیرا ممکن است کانکتورهای ظاهراً مشابه از نظر تعداد پایه، ابعاد یا آرایش پایه‌ها تفاوت داشته باشند. اگر قطعه برای تعمیر حرفه‌ای خریداری می‌شود، بررسی دقیق مدل گوشی و برد مورد استفاده قبل از سفارش توصیه می‌شود.

تفاوت کانکتور برد شارژ با برد شارژ کامل

کانکتور برد شارژ یک قطعه اتصال‌دهنده کوچک است، در حالی که برد شارژ یک مجموعه کامل از PCB و قطعات الکترونیکی است. بنابراین هنگام سفارش باید مشخص کنید که فقط کانکتور مورد نیاز است یا کل مجموعه برد شارژ. عبارت Xiaomi Redmi Note 12S Charging Board Connector به خود کانکتور اشاره دارد و با مجموعه کامل برد شارژ تفاوت دارد.

آیا خرابی کانکتور می‌تواند باعث مشکل شارژ شود؟

بله. اگر کانکتور یا پایه‌های آن دچار آسیب شوند، ممکن است ارتباط الکتریکی میان برد شارژ و سایر قسمت‌های گوشی به‌درستی برقرار نشود و در نتیجه عملکرد بخش شارژ دچار اختلال شود. با این حال، تشخیص قطعی خرابی کانکتور باید پس از بررسی سایر اجزای مسیر شارژ انجام شود.

آیا کانکتور 60 پین برای همه نسخه‌های Redmi Note 12S مناسب است؟

سازگاری یک کانکتور فقط با تعداد پین مشخص نمی‌شود. طراحی برد، ابعاد کانکتور، فاصله پایه‌ها و محل قرارگیری آن نیز اهمیت دارند. بنابراین پیش از خرید کانکتور برد شارژ شیائومی ردمی نوت 12 اس بهتر است تصویر و مشخصات قطعه با برد گوشی مقایسه شود تا احتمال خرید قطعه ناسازگار کاهش پیدا کند.

خرید قطعات Redmi Note 12S

برای مشاهده و بررسی سایر قطعات گوشی شیائومی Redmi Note 12S می‌توانید به بخش اختصاصی این مدل مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات و لوازم تعمیراتی موبایل را برای مدل‌های مختلف ارائه می‌دهد.

جمع‌بندی

کانکتور برد شارژ شیائومی ردمی نوت 12 اس یک قطعه کوچک اما مهم برای ایجاد ارتباط صحیح میان مجموعه برد شارژ و مدارهای داخلی گوشی است. نمونه معرفی‌شده در این صفحه دارای 60 پین بوده و برای تعمیر کانکتور آسیب‌دیده مورد استفاده قرار می‌گیرد. انتخاب قطعه کاملاً سازگار، توجه به تعداد و آرایش پایه‌ها و نصب صحیح آن اهمیت زیادی دارد. با توجه به ظرافت این قطعه، تعویض آن باید با ابزار مناسب و توسط فردی انجام شود که تجربه کافی در تعمیرات برد موبایل دارد.

اگر هنگام شارژ گوشی با قطع و وصل شدن، عدم برقراری اتصال یا مشکلات مشابه مواجه شده‌اید، بهتر است پیش از خرید قطعه، گوشی به‌صورت تخصصی عیب‌یابی شود. برای دریافت راهنمایی درباره انتخاب قطعه مناسب نیز می‌توانید از طریق تماس با ما با کارشناسان مجموعه در ارتباط باشید.
