فلت مادربرد شیائومی Redmi Note 12S
مناسب برای تعویض با فلت مین گوشی شیائومی ردمی نوت 12اس
قابل جایگزینی با فلت رابط شارژ معیوب قبلی
بالاترین کیفیت موجود در بازار

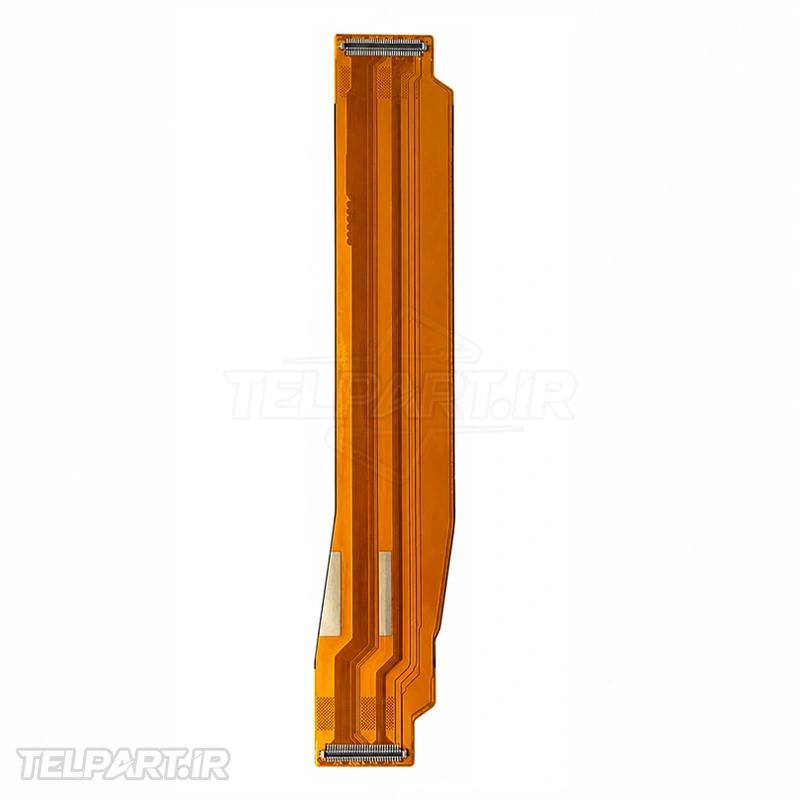

فلت مادربرد گوشی Redmi Note 12S یکی از قطعات ارتباطی مهم در ساختار داخلی این گوشی است که وظیفه برقراری ارتباط میان مادربرد و برد کمکی دستگاه را بر عهده دارد. این قطعه در منابع قطعات موبایل با عناوینی مانند Main Interconnection Flex، Main Flex و Main FPC شناخته می‌شود. محصول موجود در تصویر نیز یک فلت رابط اصلی با دو سر کانکتوری است که برای اتصال بخش Main و Sub گوشی طراحی شده است. در برخی منابع تخصصی، این قطعه برای مدل‌های مختلف Redmi Note 12S از جمله 2303CRA44A، 2303ERA42L و 23030RAC7Y معرفی شده است.
فلت مین شیائومی Redmi Note 12S یک کابل انعطاف‌پذیر با مسیرهای الکتریکی متعدد است که سیگنال‌ها و مسیرهای ارتباطی را میان دو بخش اصلی مدار گوشی منتقل می‌کند. طراحی باریک و انعطاف‌پذیر این قطعه باعث می‌شود بتوان آن را در فضای محدود داخل بدنه گوشی قرار داد و بدون استفاده از سیم‌های جداگانه، ارتباط الکتریکی بین بردها برقرار شود.
وظیفه اصلی این فلت، انتقال ارتباطات الکتریکی بین مادربرد و برد کمکی گوشی است. در گوشی‌های هوشمند امروزی، بخش‌های مختلف مدار روی یک برد واحد قرار ندارند و برای کاهش فضای اشغال‌شده، برخی مدارها روی بردهای جداگانه قرار می‌گیرند. فلت‌های بین‌بردی امکان انتقال این ارتباطات را در فضای بسیار محدود داخل گوشی فراهم می‌کنند.
به همین دلیل، سالم بودن فلت و کانکتورهای دو طرف آن اهمیت زیادی دارد. اگر یکی از مسیرهای داخلی فلت قطع شود یا کانکتور آن به‌درستی در جای خود قرار نگیرد، ممکن است ارتباط میان دو برد دچار اختلال شود و بعضی از عملکردهای گوشی به‌صورت ناقص یا متناوب کار کنند.

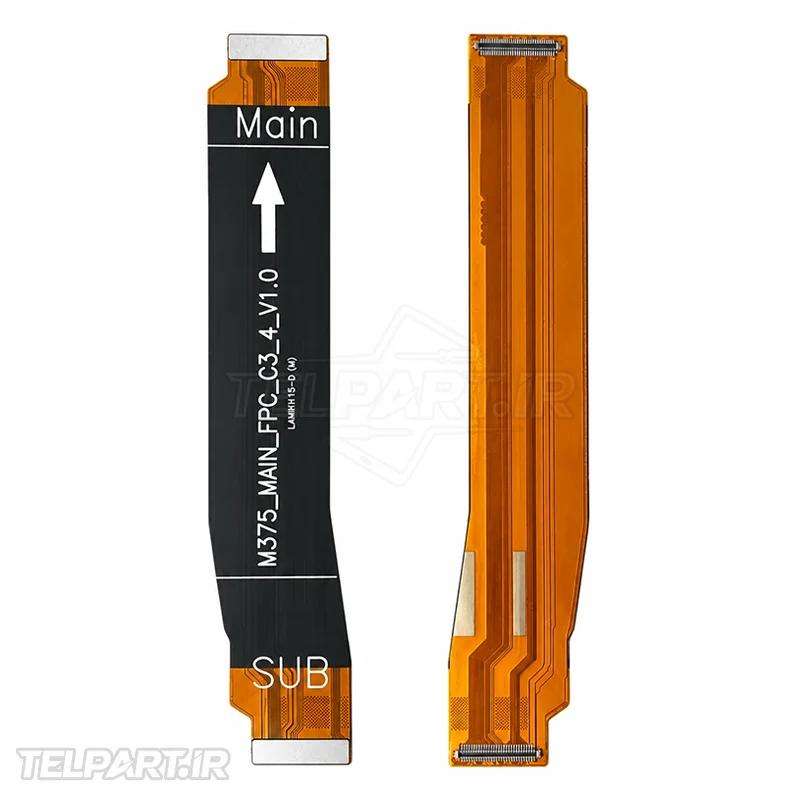

فلت اصلی در قسمت داخلی بدنه قرار گرفته و میان مادربرد و برد کمکی یا Auxiliary Board ارتباط ایجاد می‌کند. شکل محصول ارسالی شما نیز این موضوع را به‌خوبی نشان می‌دهد؛ یک بخش با عنوان Main و بخش دیگر با عنوان Sub مشخص شده و دو سر فلت دارای قسمت‌های اتصال به کانکتورهای مربوطه هستند.
در راهنمای تعمیر Redmi Note 12S، هنگام باز کردن دستگاه ابتدا بخش‌های مختلف داخلی و کانکتورها جدا شده و در یکی از مراحل، کانکتور کابل بین‌بردی نیز جدا می‌شود. پس از آن امکان خارج کردن مادربرد فراهم می‌شود. این موضوع نشان می‌دهد که فلت رابط بین‌بردی در فرآیند باز کردن گوشی یکی از اتصالاتی است که باید با دقت جدا شود.
فلت‌های داخلی گوشی اگرچه برای استفاده در فضای فشرده طراحی شده‌اند، اما در برابر خم شدن شدید، تاخوردگی، کشش و پارگی آسیب‌پذیر هستند. یکی از مهم‌ترین دلایل خرابی این قطعه، باز کردن غیرحرفه‌ای گوشی و کشیدن فلت بدون آزاد کردن صحیح کانکتور است.
ضربه شدید، فشار واردشده به بدنه، تعمیرات قبلی، استفاده از ابزار نامناسب و حتی نصب نادرست فلت نیز می‌تواند موجب آسیب شود. همچنین اگر کنتاکت‌های دو سر فلت دچار خوردگی یا آلودگی شوند، اتصال الکتریکی ممکن است ناپایدار شود.
خیر. قبل از تعویض فلت باید کانکتورهای روی مادربرد و برد کمکی نیز بررسی شوند. کثیف بودن کنتاکت‌ها، شکستن پایه‌های کانکتور، جدا شدن پدهای PCB یا خرابی یکی از بردها می‌تواند علائمی شبیه خرابی فلت ایجاد کند.
بنابراین بهتر است ابتدا فلت از نظر ظاهری بررسی شود و سپس با تجهیزات مناسب تعمیرات موبایل، مسیرهای آن تست شوند. در صورتی که فلت سالم باشد، تعویض آن ضرورتی ندارد و باید علت اصلی مشکل در قسمت دیگری از مدار جست‌وجو شود.

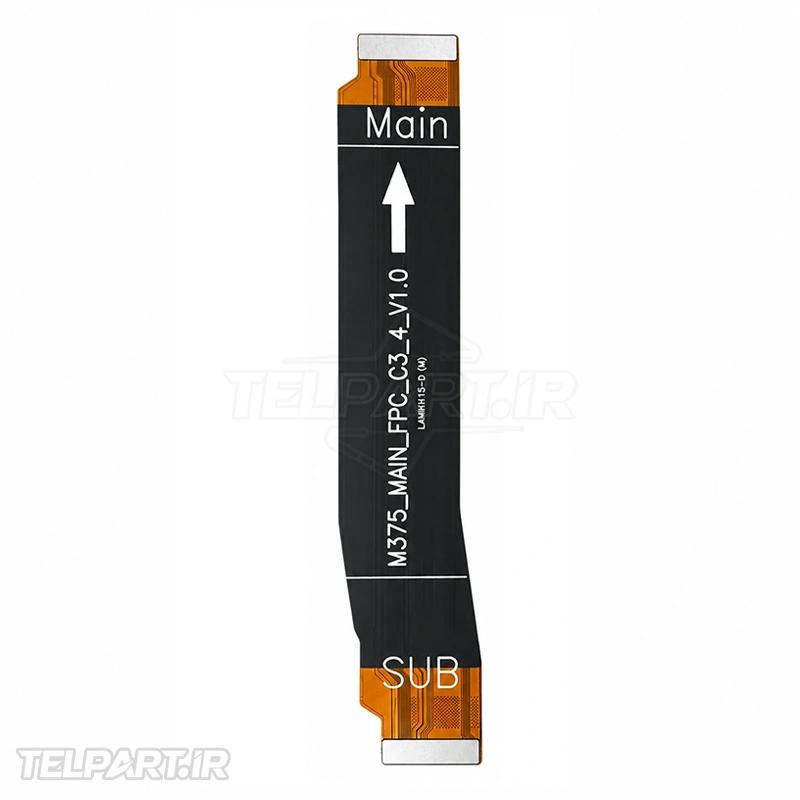

یکی از نکات مهم هنگام نصب فلت، توجه به جهت قرارگیری آن است. روی نمونه موجود در تصویر، قسمت‌های Main و Sub مشخص شده‌اند و این علامت‌گذاری به تشخیص جهت نصب کمک می‌کند. نصب اشتباه یا قرارگیری ناقص کانکتورها می‌تواند باعث ایجاد اتصال نادرست یا حتی آسیب به کنتاکت‌های ظریف کانکتور شود.
به همین دلیل هنگام تعمیر باید قبل از جدا کردن فلت، محل قرارگیری آن به دقت مشاهده شود. بهتر است تعمیرکار از وارد کردن فشار مستقیم به قسمت انعطاف‌پذیر فلت خودداری کرده و جداسازی را از قسمت کانکتور انجام دهد.
فلت و کانکتور دو قطعه متفاوت هستند. فلت یک کابل انعطاف‌پذیر است که مسیرهای رسانا را در خود جای داده، در حالی که کانکتور روی PCB نصب شده و محل اتصال فلت به برد محسوب می‌شود. بنابراین اگر خود فلت آسیب دیده باشد، تعویض کانکتور به‌تنهایی مشکل را برطرف نمی‌کند.
برعکس، اگر فلت سالم باشد اما کانکتور روی مادربرد یا برد کمکی آسیب دیده باشد، باید خود کانکتور بررسی و در صورت نیاز تعویض شود. تشخیص دقیق این تفاوت برای جلوگیری از تعویض قطعات سالم اهمیت زیادی دارد.
فلت اصلی Redmi Note 12S چه کاری انجام می‌دهد؟
این قطعه برای ایجاد ارتباط الکتریکی میان مادربرد و برد کمکی گوشی استفاده می‌شود و مسیرهای مختلف ارتباطی را بین دو بخش مدار منتقل می‌کند.
آیا خرابی فلت می‌تواند باعث از کار افتادن بخشی از گوشی شود؟
بله. بسته به مسیرهایی که داخل فلت قرار دارند، قطع شدن یک یا چند مسیر می‌تواند باعث اختلال در عملکرد بخش‌هایی شود که از طریق این اتصال با برد اصلی ارتباط دارند.
آیا می‌توان فلت را تعمیر کرد؟
در برخی آسیب‌های جزئی، تعمیر مسیرهای فلت توسط متخصص امکان‌پذیر است، اما به دلیل ظرافت ساختار آن، در بسیاری از موارد تعویض فلت سالم و سازگار گزینه مطمئن‌تری است.
آیا همه فلت‌های Redmi Note 12S مشابه هستند؟
خیر. هنگام خرید باید مدل دقیق گوشی، شکل فلت، محل کانکتورها و مشخصات قطعه بررسی شود. منابع قطعات برای Redmi Note 12S چند کد مدل از جمله 2303CRA44A، 2303ERA42L و 23030RAC7Y را ذکر کرده‌اند.
برای مشاهده ویدیوی آموزشی باز کردن Redmi Note 12S و مشاهده مراحل دسترسی به قطعات داخلی می‌توانید از ویدیوی آموزش باز کردن و تعمیر Redmi Note 12S استفاده کنید. این ویدیو توسط VRM24 منتشر شده و مراحل جداسازی قطعات داخلی گوشی را نمایش می‌دهد.
برای مشاهده این قطعه و سایر قطعات سازگار با گوشی می‌توانید به قطعات گوشی شیائومی Redmi Note 12S در فروشگاه تلپارت مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی موبایل را ارائه می‌کند و برای دریافت راهنمایی درباره انتخاب قطعه نیز می‌توانید از طریق تماس با ما با مجموعه در ارتباط باشید.
فلت مادربرد ردمی نوت 12 اس قطعه‌ای باریک و حساس است که نقش مهمی در ارتباط بین بردهای داخلی گوشی دارد. انتخاب قطعه کاملاً سازگار، توجه به جهت نصب و دقت هنگام اتصال کانکتورها می‌تواند از بروز مشکلات بعدی جلوگیری کند. در صورت مشاهده پارگی یا آسیب فیزیکی، بهتر است قبل از بستن کامل گوشی، فلت تعویض و تمام اتصالات مربوطه تست شوند.
در نهایت، فلت مادربرد گوشی Redmi Note 12S در صورت آسیب‌دیدگی می‌تواند یکی از قطعاتی باشد که باید در فرآیند عیب‌یابی مورد بررسی قرار گیرد. با توجه به ظرافت کانکتورها و فضای محدود داخل گوشی، تعویض این قطعه بهتر است توسط تعمیرکار متخصص انجام شود تا از آسیب به مادربرد، برد کمکی یا کانکتورهای آن جلوگیری شود.
فلت مین شیائومی Redmi Note 12S در صورت نصب صحیح، ارتباط پایدار میان بخش‌های مربوط به مادربرد و برد کمکی را برقرار می‌کند و استفاده از قطعه مناسب برای مدل دقیق گوشی اهمیت زیادی دارد. بنابراین پیش از خرید، شکل فلت، کانکتورها و مدل دستگاه با نمونه موجود مقایسه شود.
