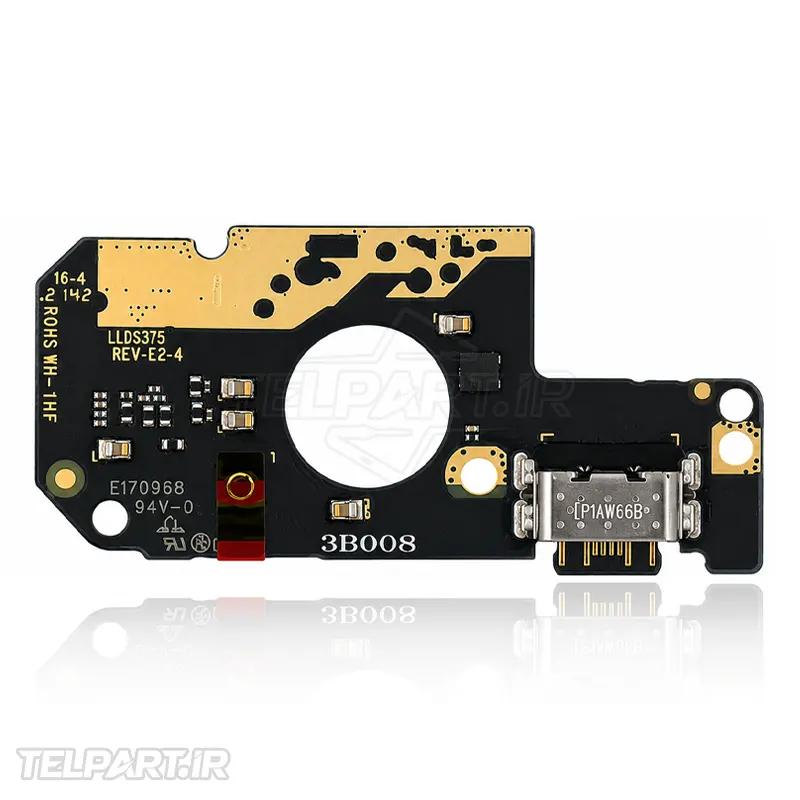

برد شارژ شیائومی Redmi Note 12S

برد شارژ گوشی Redmi Note 12S

برد شارژ گوشی Redmi Note 12S که در انگلیسی با عنوان Xiaomi Redmi Note 12S Charging Board شناخته می‌شود، یکی از قطعات مهم بخش پایینی گوشی است که در ارتباط با درگاه USB Type-C، میکروفون، اتصالات صوتی و سایر مدارهای مرتبط با برد پایینی دستگاه فعالیت می‌کند. Redmi Note 12S به باتری 5000 میلی‌آمپرساعتی و شارژ سریع 33 وات مجهز شده و از درگاه USB Type-C استفاده می‌کند؛ بنابراین سلامت مجموعه شارژ برای عملکرد صحیح سیستم تأمین انرژی و ارتباط سیمی گوشی اهمیت زیادی دارد. برای خرید این قطعه و سایر قطعات این مدل می‌توانید به قطعات گوشی شیائومی Redmi Note 12S در فروشگاه تلپارت مراجعه کنید.

مشخصات برد شارژ

• مخصوص گوشی Xiaomi Redmi Note 12S
• مناسب برای بخش پایینی و ساب‌برد دستگاه
• مجهز به درگاه USB Type-C
• مرتبط با مسیر شارژ و اتصال سیمی گوشی
• دارای محل اتصال فلت رابط به برد اصلی
• دارای بخش‌های مرتبط با میکروفون و اتصالات جانبی
• مناسب برای تعمیر و تعویض مجموعه آسیب‌دیده

برد شارژ شیائومی Redmi Note 12S بخشی از ساختار ساب‌برد دستگاه محسوب می‌شود. در راهنمای تعمیر این مدل، ساب‌برد شامل درگاه شارژ، میکروفون، کنتاکت‌های اتصال اسپیکر، موتور ویبره و بخش‌هایی از مدار آنتن معرفی شده است. بنابراین خرابی این مجموعه می‌تواند فقط به مشکل شارژ محدود نشود و روی چند عملکرد دیگر گوشی نیز اثر بگذارد.

نقش و عملکرد برد شارژ

برد شارژ گوشی Redmi Note 12S محل قرارگیری و ارتباط چند بخش مهم در قسمت پایینی گوشی است. درگاه USB Type-C روی این مجموعه قرار دارد و هنگام اتصال کابل، جریان مورد نیاز برای شارژ باتری از مسیرهای مربوط به سیستم شارژ عبور می‌کند. همچنین این برد از طریق فلت رابط با برد اصلی ارتباط دارد. در نتیجه عملکرد صحیح آن برای انتقال مناسب سیگنال‌ها و ارتباط میان اجزای بالایی و پایینی گوشی اهمیت دارد.

شیائومی برای Redmi Note 12S شارژ سریع 33 وات را اعلام کرده است و در مشخصات رسمی، باتری 5000 میلی‌آمپرساعتی و درگاه USB Type-C نیز ذکر شده‌اند. بنابراین در صورت بروز مشکل در قسمت شارژ، علاوه بر کابل و آداپتور، سلامت درگاه و مجموعه برد پایینی نیز باید بررسی شود.

محل قرارگیری داخل گوشی

برد شارژ ردمی نوت 12S در قسمت پایینی شاسی گوشی و در محدوده نزدیک به درگاه USB Type-C قرار دارد. این مجموعه به وسیله اتصالات داخلی و فلت رابط با برد اصلی ارتباط برقرار می‌کند. طبق راهنمای باز کردن این مدل، برای دسترسی به ساب‌برد باید مراحل باز کردن قاب و جدا کردن اتصالات مربوطه با دقت انجام شود و پس از جدا شدن ساب‌برد، امکان دسترسی به مجموعه‌های متصل به آن فراهم می‌شود.

علائم خرابی برد شارژ

• شارژ نشدن گوشی با کابل و شارژر سالم
• قطع و وصل شدن مداوم فرآیند شارژ
• شارژ بسیار کند یا ناپایدار
• شل شدن یا لق بودن محل اتصال کابل USB Type-C
• شناسایی نشدن گوشی هنگام اتصال به رایانه
• اختلال در میکروفون یا برخی عملکردهای مرتبط با ساب‌برد
• آسیب فیزیکی، خوردگی یا آثار سوختگی روی برد
• مشکل پس از نفوذ مایعات یا ضربه به قسمت پایینی گوشی

چه زمانی نیاز به تعویض دارد؟

در صورتی که کابل، آداپتور و منبع برق سالم باشند اما مشکل شارژ همچنان ادامه داشته باشد، باید مسیر شارژ و مجموعه پایینی دستگاه بررسی شود. برد شارژ ردمی نوت 12S زمانی نیاز به تعویض دارد که درگاه USB Type-C یا سایر بخش‌های آن دچار آسیب جدی شده باشند و تعمیر یا تعویض قطعه معیوب به‌صرفه یا مطمئن نباشد.

• آسیب فیزیکی شدید به درگاه شارژ
• شکستن یا تغییر شکل پایه‌های اتصال
• خوردگی ناشی از نفوذ مایعات
• سوختگی یا آسیب مسیرهای روی برد
• خرابی چند بخش از ساب‌برد به صورت هم‌زمان
• برطرف نشدن مشکل پس از بررسی کابل، شارژر و اتصالات

نکات مهم هنگام خرید

هنگام خرید برد شارژ شیائومی Redmi Note 12S باید حتماً مدل دقیق گوشی و سازگاری قطعه بررسی شود. شباهت ظاهری ساب‌بردهای گوشی‌های مختلف به معنی سازگاری آن‌ها نیست. تعداد و محل کانکتورها، جای پیچ‌ها، مسیرهای الکتریکی و نوع قطعات نصب‌شده روی برد ممکن است متفاوت باشد. همچنین بهتر است پیش از تعویض کامل برد، ابتدا کابل شارژ، آداپتور، تمیزی درگاه، باتری و اتصالات داخلی توسط تعمیرکار بررسی شوند.

آموزش تعویض برد شارژ Redmi Note 12S

تعویض این مجموعه نیازمند باز کردن گوشی و دسترسی به بخش پایینی دستگاه است. قبل از شروع تعمیر، گوشی باید خاموش شود و اتصالات داخلی با دقت جدا شوند. برای مشاهده آموزش ویدئویی تعویض برد شارژ، می‌توانید از ویدئوی آموزش تعویض برد شارژ گوشی Redmi Note 12S استفاده کنید. در راهنمای تعمیر این مدل نیز سطح دشواری باز کردن دستگاه متوسط اعلام شده و استفاده از ابزارهای مناسب تعمیرات موبایل توصیه شده است.

سوالات متداول

آیا خرابی برد شارژ همیشه به معنی خراب شدن خود درگاه USB Type-C است؟

خیر. مشکل شارژ می‌تواند از کابل، آداپتور، باتری، آلودگی داخل درگاه، اتصالات فلت یا مدارهای مرتبط با شارژ نیز ایجاد شود. بنابراین قبل از تعویض کامل برد باید عیب‌یابی انجام شود.

آیا خرابی این قطعه می‌تواند روی میکروفون تأثیر بگذارد؟

بله. از آنجا که مجموعه ساب‌برد Redmi Note 12S شامل میکروفون و برخی اتصالات دیگر نیز هست، آسیب به این مجموعه می‌تواند علاوه بر شارژ، روی عملکرد برخی قسمت‌های وابسته به آن نیز اثر بگذارد.

آیا استفاده از شارژر 33 وات برای Redmi Note 12S مناسب است؟

بله. طبق مشخصات رسمی شیائومی، این مدل از شارژ سریع 33 وات پشتیبانی می‌کند و شارژر 33 وات نیز برای آن در نظر گرفته شده است.

آیا تعویض برد شارژ اطلاعات گوشی را پاک می‌کند؟

تعویض خود مجموعه برد شارژ به طور معمول ارتباطی با اطلاعات ذخیره‌شده روی حافظه داخلی گوشی ندارد؛ با این حال، باز کردن دستگاه باید توسط تعمیرکار متخصص انجام شود تا از آسیب به برد اصلی، باتری و فلت‌های داخلی جلوگیری شود.

خرید برد شارژ از تلپارت

اگر به دنبال قطعه سازگار برای Redmi Note 12S هستید، می‌توانید از فروشگاه اینترنتی تلپارت برای بررسی و خرید قطعات موبایل استفاده کنید. در صورت نیاز به راهنمایی درباره انتخاب قطعه، سازگاری یا نحوه سفارش نیز می‌توانید از طریق تماس با ما با کارشناسان تلپارت ارتباط برقرار کنید.

جمع‌بندی

برد شارژ ردمی نوت 12S یکی از مجموعه‌های مهم قسمت پایینی گوشی است که درگاه USB Type-C و چند بخش مرتبط با عملکرد دستگاه را در خود جای می‌دهد. خرابی آن می‌تواند با نشانه‌هایی مانند شارژ نشدن، قطع و وصل شدن شارژ، مشکل اتصال USB یا اختلال در برخی عملکردهای ساب‌برد همراه باشد. تشخیص دقیق علت خرابی پیش از تعویض اهمیت زیادی دارد و انتخاب قطعه سازگار و نصب صحیح توسط تعمیرکار متخصص، بهترین روش برای بازگرداندن عملکرد صحیح گوشی است.
