کانکتور مادربرد شیائومی Redmi Note 12 Pro 4G

کانکتور مادربرد Redmi Note 12 Pro 4G؛ کانکتور FPC اصلی 60 پین

کانکتور مادربرد گوشی Redmi Note 12 Pro 4G یک کانکتور FPC اصلی 60 پین است که روی مادربرد دستگاه قرار دارد و برای ایجاد ارتباط الکتریکی میان مادربرد و فلت رابط بین‌بردی استفاده می‌شود. این قطعه برای Xiaomi Redmi Note 12 Pro 4G با مدل 2209116AG کاربرد دارد و به دلیل تعداد بالای کنتاکت‌ها، امکان انتقال مسیرهای مختلف تغذیه، زمین و سیگنال را در فضای بسیار محدود داخل گوشی فراهم می‌کند. منابع تخصصی قطعات نیز این کانکتور را برای Redmi Note 12 Pro 4G مدل 2209116AG به‌عنوان FPC کانکتور بین‌بردی و کانکتور برد پایینی با 60 پین معرفی کرده‌اند.

مشخصات کانکتور مین شیائومی ردمی نوت 12 پرو

• برند: Xiaomi
• مدل سازگار: Redmi Note 12 Pro 4G
• شماره مدل گوشی: 2209116AG
• نوع قطعه: FPC Board-to-Board Connector
• تعداد پین: 60 پین
• نوع اتصال: اتصال بین‌بردی
• محل نصب: روی مادربرد گوشی
• کاربرد: اتصال فلت رابط بین مادربرد و برد پایینی
• ساختار: کانکتور فشرده با کنتاکت‌های متعدد و ظریف
• کاربرد تعمیراتی: تعویض کانکتور آسیب‌دیده روی PCB

کانکتورهای FPC از قطعات مهم در طراحی فشرده تلفن‌های همراه هستند، زیرا تعداد زیادی مسیر الکتریکی را در ابعاد کوچک میان دو بخش از مدار برقرار می‌کنند. در Redmi Note 12 Pro 4G نیز این کانکتور در مسیر ارتباطی بین مادربرد و بخش پایینی دستگاه قرار دارد. مدل 2209116AG در اسناد رسمی Xiaomi به‌عنوان مدل این گوشی ثبت شده است و منابع تخصصی قطعات نیز کانکتور 60 پین مربوط به همین مدل را معرفی کرده‌اند.

نقش و عملکرد کانکتور 60 پین

وظیفه اصلی این کانکتور ایجاد یک اتصال دقیق و پایدار میان مادربرد و فلت رابط است. هر پین، بخشی از یک مسیر الکتریکی را در اختیار مدار قرار می‌دهد و مجموعه این پین‌ها امکان انتقال تعداد زیادی از مسیرهای تغذیه، زمین و سیگنال را فراهم می‌کند. به همین دلیل، حتی آسیب به یک یا چند کنتاکت می‌تواند در عملکرد بخشی از گوشی اختلال ایجاد کند.

• اتصال فلت بین‌بردی به مادربرد
• انتقال مسیرهای تغذیه و زمین
• انتقال سیگنال‌های ارتباطی میان بردها
• ایجاد اتصال الکتریکی پایدار در فضای محدود
• نگه‌داشتن صحیح فلت در محل اتصال
• فراهم کردن امکان ارتباط مطمئن میان بخش‌های مختلف مدار

محل قرارگیری کانکتور داخل گوشی

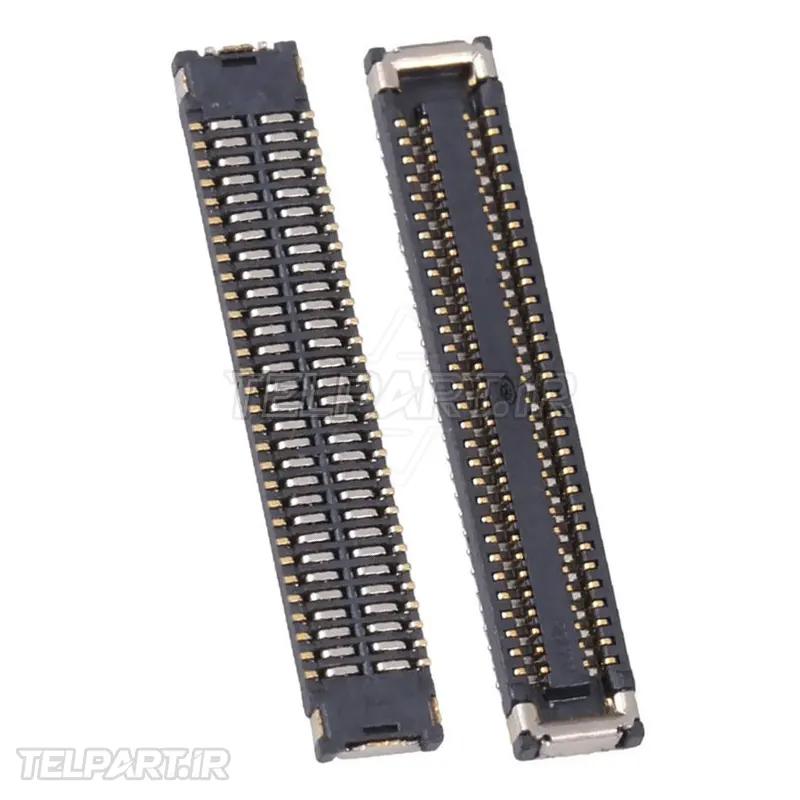

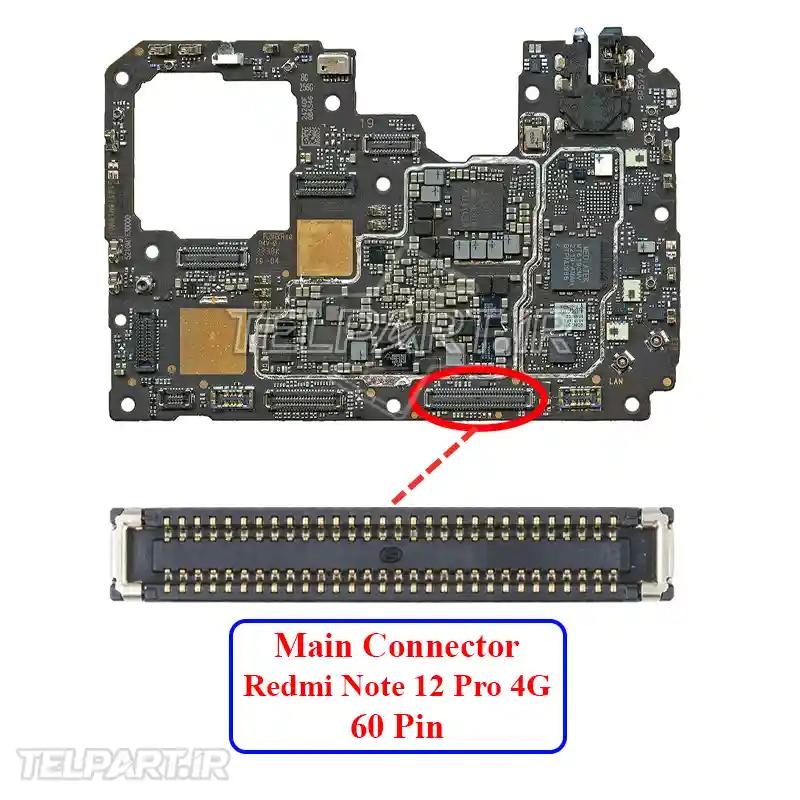

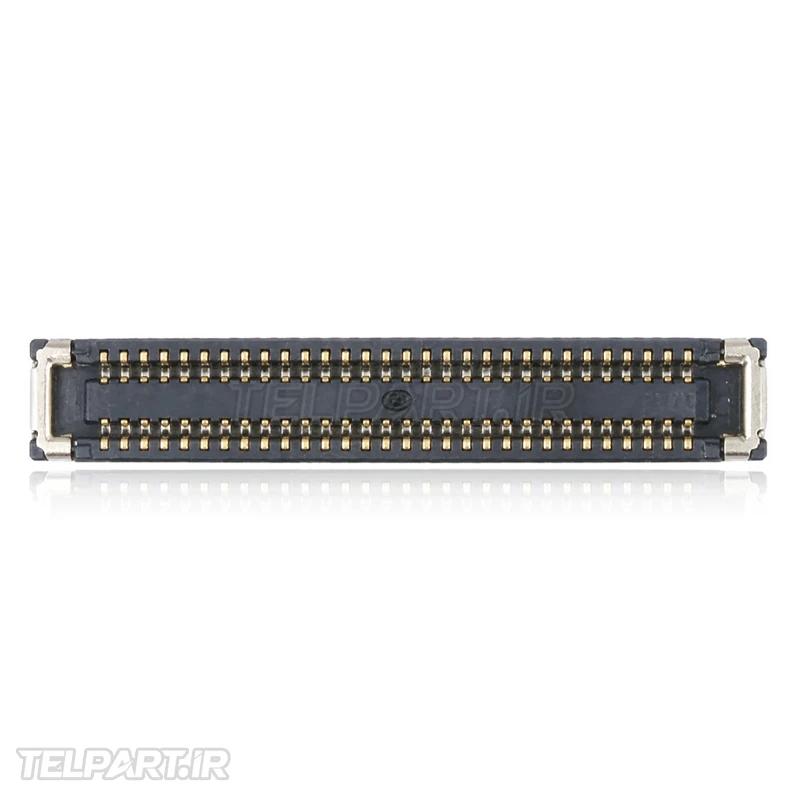

این کانکتور روی مادربرد Redmi Note 12 Pro 4G قرار گرفته و در قسمت داخلی دستگاه به فلت رابط بین‌بردی متصل می‌شود. در تصاویر مربوط به قطعه، محل قرارگیری کانکتور روی لبه پایینی مادربرد قابل مشاهده است. کانکتور دارای دو ردیف کنتاکت‌های ظریف است و به‌صورت دقیق روی PCB نصب می‌شود.

به دلیل تعداد زیاد پایه‌ها و فاصله کم میان آن‌ها، محل نصب کانکتور از قسمت‌های حساس مادربرد محسوب می‌شود. هنگام جدا کردن فلت یا تعمیر کانکتور باید از وارد کردن فشار جانبی، استفاده از ابزار نامناسب و اعمال حرارت بیش از اندازه جلوگیری شود.

تفاوت کانکتور مادربرد با برد شارژ

کانکتور موردنظر خودِ برد شارژ یا مادربرد نیست، بلکه یک قطعه الکترومکانیکی کوچک است که روی PCB نصب می‌شود. همچنین نباید آن را با سوکت USB Type-C اشتباه گرفت. سوکت USB-C محل اتصال کابل شارژ از بیرون گوشی است، درحالی‌که این کانکتور در داخل دستگاه و برای ارتباط بین بردها مورد استفاده قرار می‌گیرد.

به همین دلیل، اگر آسیب فقط به کانکتور 60 پین محدود شده باشد و مسیرهای PCB سالم باشند، در بسیاری از موارد می‌توان خود کانکتور را تعویض کرد و نیازی به تعویض کامل مادربرد یا برد پایینی وجود ندارد.

علائم خرابی کانکتور مادربرد

• قطع و وصل شدن ارتباط بین مادربرد و برد پایینی
• عملکرد ناپایدار برخی قطعات متصل به فلت رابط
• بروز مشکل پس از ضربه یا تعمیر گوشی
• شل شدن اتصال فلت داخل کانکتور
• خم شدن یا شکستن کنتاکت‌های فلزی
• کنده شدن پایه‌های کانکتور از روی PCB
• وجود آثار خوردگی یا اکسیدشدگی روی کنتاکت‌ها
• آسیب دیدن بدنه پلاستیکی کانکتور

خرابی کانکتور مادربرد گوشی Redmi Note 12 Pro 4G می‌تواند باعث قطع شدن یا ناپایداری ارتباط بین دو برد شود. با این حال، بروز مشکل در قسمت‌های مختلف گوشی همیشه به معنی خراب بودن کانکتور نیست. فلت رابط، کانکتور طرف مقابل، مسیرهای PCB و قطعات متصل به این مسیر نیز باید بررسی شوند تا علت اصلی ایراد مشخص شود.

دلایل خرابی کانکتور

• باز و بسته کردن نادرست: جدا کردن فلت با فشار نامناسب می‌تواند کنتاکت‌ها یا پایه‌های کانکتور را آسیب بزند.
• ضربه: ضربه شدید ممکن است باعث شکستن بدنه یا جدا شدن پایه‌های کانکتور از PCB شود.
• فشار جانبی: وارد شدن نیروی غیرطبیعی به فلت می‌تواند باعث تغییر شکل کنتاکت‌ها شود.
• رطوبت: خوردگی و اکسیدشدگی می‌تواند کیفیت اتصال الکتریکی را کاهش دهد.
• تعمیر غیراصولی: حرارت بیش از اندازه یا ابزار نامناسب می‌تواند به کانکتور و پدهای PCB آسیب وارد کند.

زمان نیاز به تعویض کانکتور

کانکتور مین شیائومی ردمی نوت 12 پرو زمانی نیاز به تعویض دارد که کنتاکت‌های آن شکسته یا تغییر شکل داده باشند، بدنه کانکتور آسیب دیده باشد، پایه‌های آن از روی PCB جدا شده باشند یا خوردگی شدید باعث از بین رفتن اتصال شده باشد. در صورتی که خود مادربرد و پدهای زیر کانکتور سالم باشند، تعویض کانکتور می‌تواند راهکار مناسبی برای تعمیر دستگاه باشد.

تعویض این قطعه یک کار تخصصی در تعمیرات برد موبایل است. به دلیل 60 پین بودن کانکتور و ظرافت زیاد پایه‌ها، تعمیرکار باید از تجهیزات مناسب، بزرگنمایی کافی و کنترل دقیق حرارت استفاده کند. در صورت جدا شدن پدهای PCB هنگام تعمیر، فرآیند تعمیر بسیار دشوارتر خواهد شد.

نقاط قوت و ضعف کانکتور FPC

• نقاط قوت: ابعاد کوچک، تعداد بالای کنتاکت‌ها، انتقال مسیرهای متعدد در فضای محدود، اتصال دقیق و مناسب برای طراحی فشرده تلفن همراه.
• نقاط ضعف: ظرافت بالای کنتاکت‌ها، حساسیت به فشار و ضربه، دشواری تعویض و احتمال آسیب به پدهای PCB در تعمیرات غیراصولی.

آیا کانکتور 60 پین برای نسخه 5G هم مناسب است؟

خیر، نباید صرفاً بر اساس تعداد پین‌ها سازگاری دو مدل را قطعی دانست. کانکتور 60 پین موردنظر برای Redmi Note 12 Pro 4G با مدل 2209116AG معرفی شده است. نسخه 5G دارای مدل و ساختار داخلی متفاوتی است و برای انتخاب قطعه باید مدل دقیق گوشی و شکل فیزیکی کانکتور بررسی شود.

آیا می‌توان فقط خود کانکتور را تعویض کرد؟

بله، در صورتی که آسیب فقط به خود کانکتور محدود باشد و پدها و مسیرهای PCB سالم باشند، تعمیرکار متخصص می‌تواند کانکتور معیوب را از روی مادربرد جدا کرده و قطعه جدید را نصب کند. این روش در مقایسه با تعویض کامل برد می‌تواند هزینه تعمیر را کاهش دهد، اما به تجهیزات و مهارت تخصصی در تعمیر برد نیاز دارد.

راهنمای خرید کانکتور مناسب

برای خرید این قطعه باید مدل دقیق گوشی، تعداد پین، ابعاد کانکتور، نحوه قرارگیری کنتاکت‌ها و نوع اتصال FPC بررسی شود. شباهت ظاهری دو کانکتور یا یکسان بودن تعداد پین‌ها به‌تنهایی برای تأیید سازگاری کافی نیست. انتخاب قطعه مخصوص Redmi Note 12 Pro 4G مدل 2209116AG احتمال بروز مشکل هنگام نصب را کاهش می‌دهد.

برای مشاهده قطعات گوشی شیائومی Redmi Note 12 Pro 4G می‌توانید قطعات سازگار با این مدل را بررسی کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی موبایل را ارائه می‌کند. برای دریافت راهنمایی درباره انتخاب قطعه مناسب نیز می‌توانید از بخش تماس با ما استفاده کنید.

جمع‌بندی

کانکتور مین شیائومی ردمی نوت 12 پرو یک کانکتور FPC اصلی 60 پین است که روی مادربرد گوشی نصب می‌شود و برای اتصال فلت بین‌بردی به مدار اصلی دستگاه کاربرد دارد. این قطعه به دلیل تعداد زیاد کنتاکت‌ها، نقش مهمی در انتقال مسیرهای مختلف الکتریکی میان بخش‌های داخلی گوشی دارد و سلامت آن برای ارتباط پایدار بین بردها ضروری است.

در صورت مشاهده علائم خرابی، ابتدا باید فلت، کانکتور طرف مقابل و مسیرهای PCB بررسی شوند. اگر مشخص شود ایراد از خود کانکتور است و پدهای مادربرد سالم هستند، تعویض تخصصی آن می‌تواند مشکل را برطرف کند. استفاده از قطعه مناسب مدل 2209116AG و نصب دقیق آن برای دستیابی به یک اتصال مطمئن اهمیت زیادی دارد.
