فلت ال سی دی شیائومی Redmi Note 12 Pro 4G

فلت ال سی دی گوشی Redmi Note 12 Pro؛ کابل رابط Main و Sub

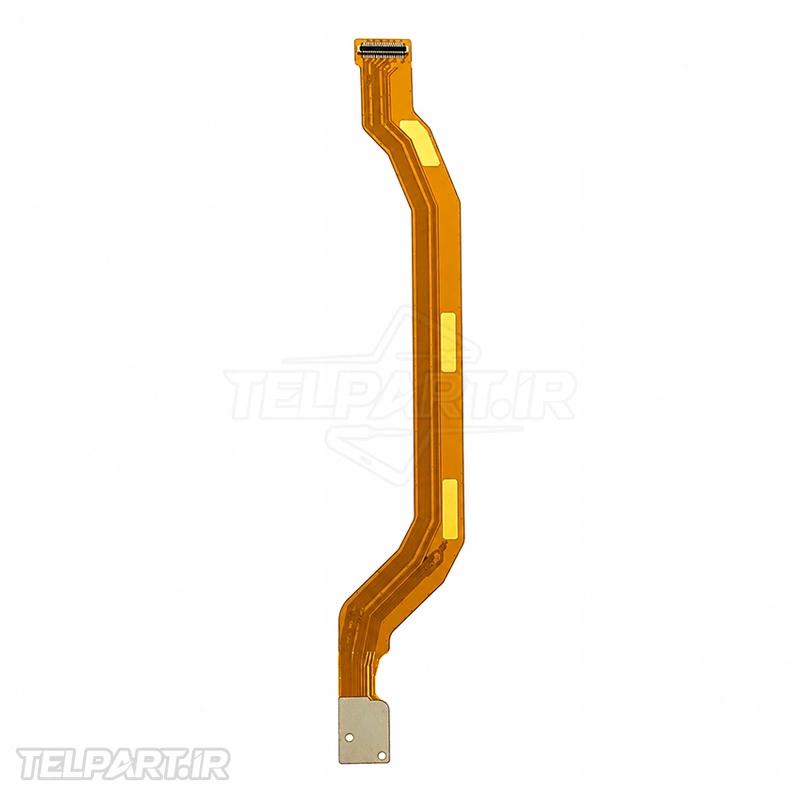

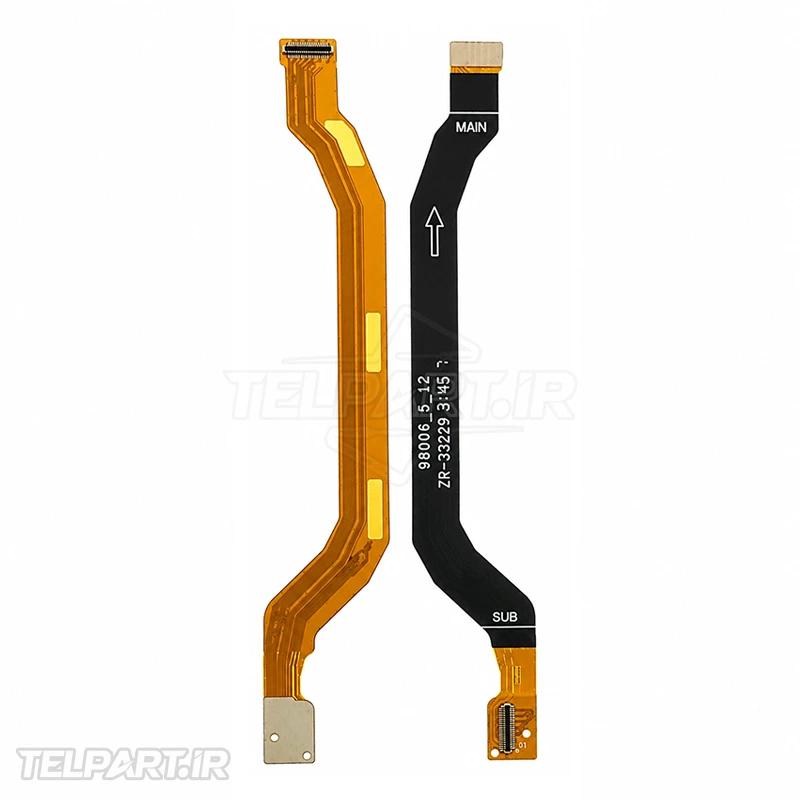

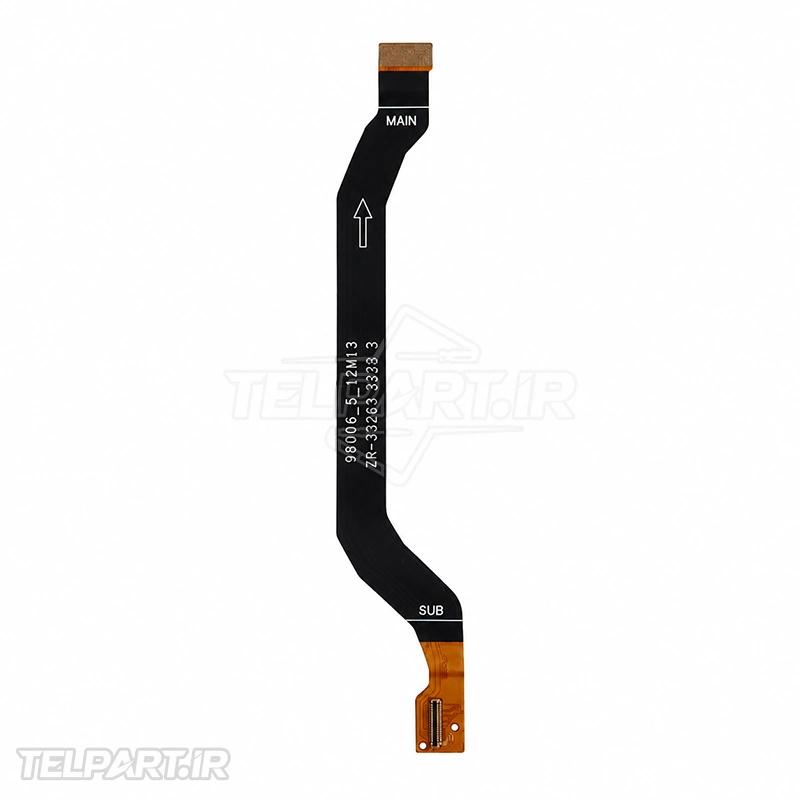

فلت ال سی دی گوشی Redmi Note 12 Pro یکی از کابل‌های انعطاف‌پذیر مورد استفاده در ساختار داخلی نسخه 4G این گوشی است. قطعه‌ای که در تصویر این محصول مشاهده می‌شود دارای دو سر اتصال با برچسب‌های MAIN و SUB است و در بازار قطعات موبایل با عنوان Main Flex نیز شناخته می‌شود. این کابل وظیفه ایجاد ارتباط الکتریکی میان برد اصلی و برد فرعی گوشی را بر عهده دارد و سلامت آن برای انتقال صحیح مسیرهای الکتریکی و سیگنال‌ها بین دو بخش اهمیت زیادی دارد.

نام انگلیسی این محصول Xiaomi Redmi Note 12 Pro 4G LCD Flex است. با این حال، با توجه به شکل، مسیرهای روی کابل و علامت‌های MAIN و SUB در تصویر، این نمونه از نظر ساختاری یک Main Flex یا کابل رابط بین برد اصلی و برد فرعی محسوب می‌شود. منابع بین‌المللی قطعات نیز برای مدل 2209116AG، قطعه Main Flex را به‌صورت جداگانه معرفی کرده‌اند.

مشخصات فلت ال سی دی شیائومی ردمی نوت 12 پرو

• نام محصول: Xiaomi Redmi Note 12 Pro 4G LCD Flex
• نوع قطعه: Flex Cable / Main Flex
• مدل سازگار: Redmi Note 12 Pro 4G
• شماره مدل دستگاه: 2209116AG
• ساختار اتصال: Main Board به Sub Board
• نوع کابل: کابل تخت انعطاف‌پذیر
• نوع اتصال: کانکتوری
• کاربرد: ایجاد ارتباط الکتریکی بین بردهای داخلی
• محل استفاده: قسمت داخلی گوشی

نقش و عملکرد فلت

این فلت مانند یک مسیر ارتباطی میان دو بخش اصلی مدار گوشی عمل می‌کند. برد اصلی وظیفه پردازش و کنترل بخش‌های مختلف دستگاه را بر عهده دارد و برد فرعی نیز مجموعه‌ای از قطعات و اتصالات بخش پایینی گوشی را در خود جای می‌دهد. کابل رابط بین این دو برد باعث می‌شود مسیرهای الکتریکی مورد نیاز در فضایی محدود و با ساختاری انعطاف‌پذیر برقرار شوند.

• ایجاد ارتباط الکتریکی بین Main Board و Sub Board
• انتقال مسیرهای سیگنال و داده میان دو برد
• فراهم کردن اتصال انعطاف‌پذیر در فضای داخلی گوشی
• حفظ ارتباط پایدار میان بردهای داخلی
• انتقال مسیرهای الکتریکی مورد نیاز بین دو بخش دستگاه
• کمک به عملکرد صحیح بخش‌هایی که از طریق دو برد با یکدیگر ارتباط دارند

محل قرارگیری فلت در داخل Redmi Note 12 Pro 4G

این کابل در قسمت داخلی گوشی قرار می‌گیرد و دو سر آن به کانکتورهای مربوط به برد اصلی و برد فرعی متصل می‌شود. فرم خمیده فلت باعث می‌شود کابل بتواند متناسب با فضای داخلی دستگاه قرار بگیرد و بدون اشغال فضای اضافی، ارتباط میان دو برد را برقرار کند.

به دلیل ظرافت ساختار فلت، هنگام باز کردن گوشی نباید آن را با فشار، کشش یا ابزار فلزی نامناسب جدا کرد. وارد شدن فشار به کانکتورها یا خم کردن شدید کابل می‌تواند باعث آسیب به مسیرهای داخلی یا پایه‌های اتصال شود.

علائم خراب شدن فلت

• قطع و وصل شدن ارتباط میان بردهای داخلی
• بروز اختلال‌های متناوب پس از ضربه یا فشار به گوشی
• از کار افتادن برخی عملکردهای وابسته به ارتباط دو برد
• مشاهده پارگی یا تاخوردگی شدید روی کابل
• آسیب دیدن مسیرهای مسی روی فلت
• شکستگی یا آسیب دیدن کانکتورهای دو سر کابل
• برطرف شدن موقت مشکل با جابه‌جا کردن کابل

چه زمانی نیاز به تعویض فلت وجود دارد؟

• پارگی یا قطع شدن مسیرهای داخلی کابل
• آسیب فیزیکی قابل مشاهده روی فلت
• خرابی یا شکستگی کانکتورهای دو طرف
• قطع و وصل شدن مکرر ارتباط بین Main Board و Sub Board
• وجود آثار سوختگی یا خوردگی روی مسیرهای کابل
• تأیید خرابی فلت پس از تست و عیب‌یابی تخصصی
• آسیب ایجادشده در اثر باز و بسته کردن نادرست گوشی

فلت ال سی دی شیائومی ردمی نوت 12 پرو چه تفاوتی با فلت شارژ دارد؟

فلت شارژ و کابل رابط Main Flex دو قطعه متفاوت هستند و نباید هنگام خرید با یکدیگر اشتباه شوند. فلت شارژ معمولاً به مجموعه برد شارژ و درگاه USB Type-C مربوط می‌شود، در حالی که قطعه موجود در تصویر با علامت‌های MAIN و SUB برای ارتباط بین برد اصلی و برد فرعی طراحی شده است.

در بازار قطعات موبایل ممکن است برخی فروشندگان کابل‌های مختلف را با عنوان LCD Flex، Main Flex یا Display Flex معرفی کنند. به همین دلیل هنگام خرید، فقط به نام محصول اکتفا نکنید و شکل فلت، تعداد و نوع کانکتورها، جهت اتصال و شماره مدل گوشی را با قطعه قبلی مقایسه کنید.

آیا خرابی فلت می‌تواند باعث مشکل در نمایشگر شود؟

در صورتی که مسیرهای مرتبط با عملکرد نمایشگر یا ارتباطات لازم از طریق کابل آسیب‌دیده عبور کنند، اتصال ناقص یا خرابی فلت می‌تواند در عملکرد برخی بخش‌ها اختلال ایجاد کند. با این حال، هر مشکل مربوط به تصویر، لمس یا روشن شدن صفحه الزاماً ناشی از فلت نیست و باید نمایشگر، کانکتورها، برد اصلی و مسیرهای مرتبط نیز بررسی شوند.

نکات مهم هنگام خرید فلت

• مدل دقیق گوشی را پیش از خرید بررسی کنید.
• برای نسخه 4G به شماره مدل 2209116AG توجه کنید.
• شکل دو سر کانکتور را با فلت قبلی مقایسه کنید.
• برچسب‌های MAIN و SUB را بررسی کنید.
• جهت قرارگیری کانکتورها باید با قطعه اصلی مطابقت داشته باشد.
• از خرید فلت مشابه برای مدل‌های دیگر بدون بررسی دقیق خودداری کنید.
• در صورت امکان، قطعه جدید را قبل از نصب نهایی تست کنید.

آیا فلت Redmi Note 12 Pro 4G با نسخه‌های دیگر سازگار است؟

تطبیق فلت فقط بر اساس نام Redmi Note 12 Pro کافی نیست. نسخه 4G دستگاه دارای ساختار سخت‌افزاری مشخصی است و شماره مدل 2209116AG برای شناسایی آن اهمیت دارد. طول کابل، فرم خمیدگی، محل کانکتورها و طراحی مسیرهای الکتریکی می‌تواند میان مدل‌های مختلف متفاوت باشد. بنابراین بهتر است قبل از خرید، شماره مدل گوشی و شکل قطعه قبلی بررسی شود.

آموزش باز کردن کامل Redmi Note 12 Pro 4G

برای دسترسی به فلت و سایر قطعات داخلی، ابتدا باید گوشی با ابزار مناسب باز شود و سپس کانکتورهای داخلی با دقت جدا شوند. در هنگام تعمیر، جدا کردن باتری و جلوگیری از وارد شدن فشار به کابل‌های انعطاف‌پذیر اهمیت زیادی دارد. برای مشاهده مراحل باز کردن کامل دستگاه می‌توانید ویدیو آموزش باز کردن کامل گوشی Redmi Note 12 Pro 4G را مشاهده کنید.

خرید قطعات Redmi Note 12 Pro 4G

برای مشاهده سایر قطعات گوشی شیائومی Redmi Note 12 Pro 4G می‌توانید به بخش اختصاصی این مدل مراجعه کنید. همچنین فروشگاه اینترنتی تلپارت انواع قطعات موبایل و لوازم تعمیراتی مربوط به مدل‌های مختلف گوشی را ارائه می‌کند.

مشخصات نمایشگر و مدل گوشی

Redmi Note 12 Pro 4G از نمایشگر 6.67 اینچی FHD+ AMOLED با وضوح 2400 × 1080 پیکسل و نرخ نوسازی تا 120 هرتز استفاده می‌کند. این مدل با شماره مدل 2209116AG در منابع قطعات شناسایی می‌شود. توجه به مشخصات دقیق مدل هنگام خرید قطعات اهمیت زیادی دارد، زیرا فلت‌های ظاهراً مشابه ممکن است از نظر فرم، طول کابل و نوع کانکتور تفاوت داشته باشند. برای بررسی اطلاعات رسمی دستگاه می‌توانید مشخصات Redmi Note 12 Pro در سایت رسمی شیائومی را مشاهده کنید.

نکات مهم نصب فلت

هنگام نصب، هر دو کانکتور باید کاملاً در جای خود قرار گرفته باشند و کابل نباید تحت کشش یا فشار قرار گیرد. خم کردن بیش از اندازه فلت می‌تواند به مسیرهای داخلی آن آسیب بزند. همچنین بهتر است پیش از بستن کامل گوشی، عملکرد قطعه و ارتباط بین بردها توسط تعمیرکار بررسی شود تا در صورت وجود مشکل، نیازی به باز کردن مجدد دستگاه نباشد.

در زمان سفارش، فلت ال سی دی شیائومی ردمی نوت 12 پرو را با تصویر قطعه، مدل گوشی و نوع کانکتورها تطبیق دهید تا احتمال انتخاب قطعه اشتباه کاهش پیدا کند.

جمع‌بندی

فلت ال سی دی گوشی Redmi Note 12 Pro قطعه‌ای ظریف و انعطاف‌پذیر است که در نمونه موجود در تصویر، به عنوان کابل رابط MAIN و SUB شناخته می‌شود. سلامت مسیرهای داخلی و کانکتورهای آن برای برقراری ارتباط پایدار بین بردهای گوشی اهمیت دارد. اگر کابل دچار پارگی، شکستگی، تاخوردگی شدید یا قطع شدن مسیرهای داخلی شده باشد، تعویض آن می‌تواند راهکار مناسبی برای رفع مشکل باشد.

با توجه به ظرافت این قطعه، باز کردن گوشی و تعویض آن بهتر است توسط تعمیرکار متخصص انجام شود. همچنین پیش از خرید باید نسخه دقیق گوشی و شماره مدل آن بررسی شود. برای دریافت راهنمایی درباره انتخاب قطعه مناسب می‌توانید از طریق تماس با ما با کارشناسان مجموعه در ارتباط باشید.
