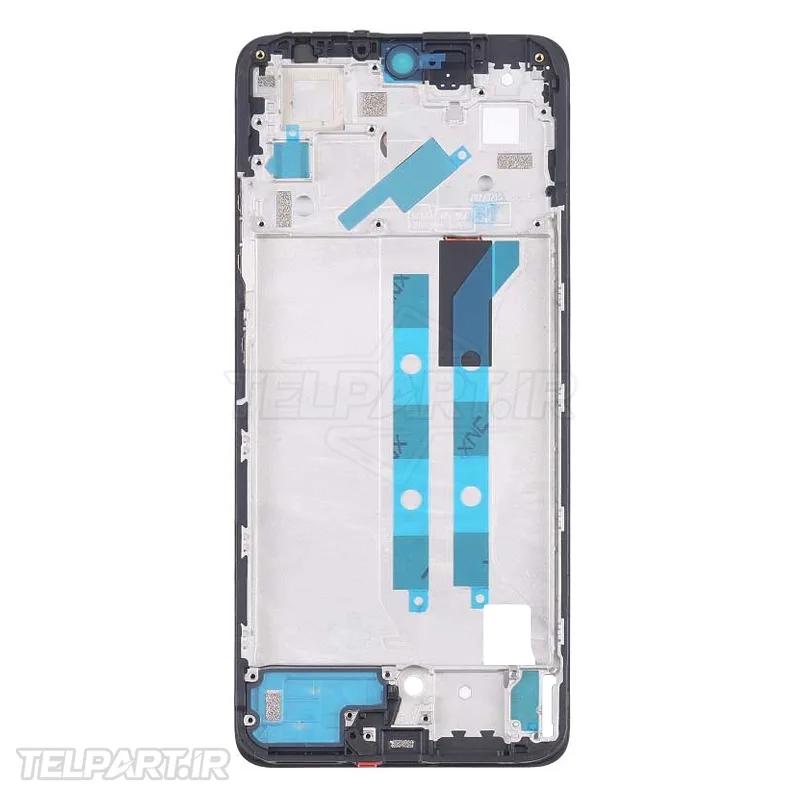

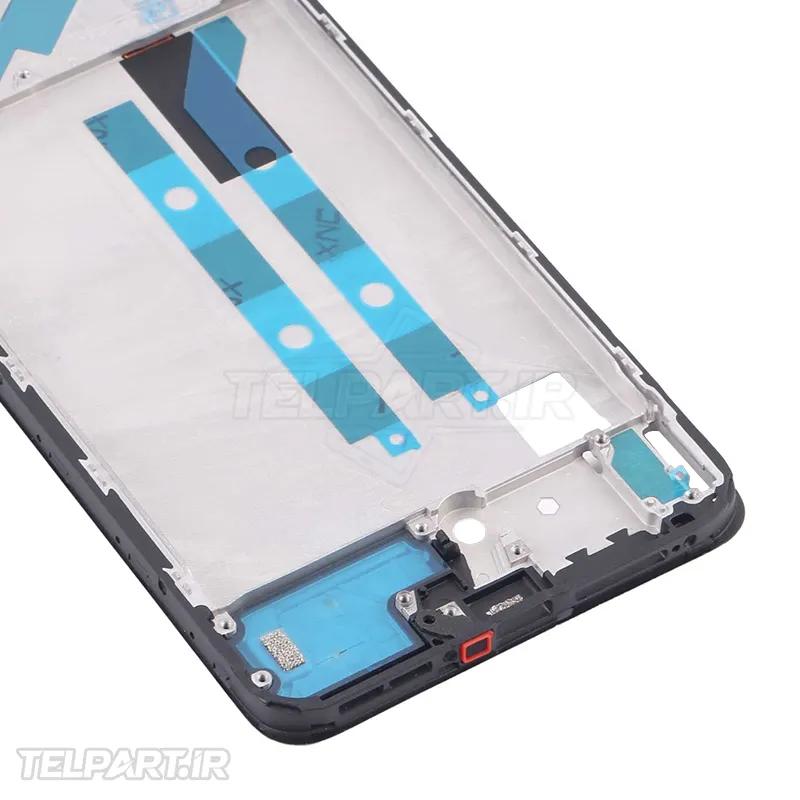

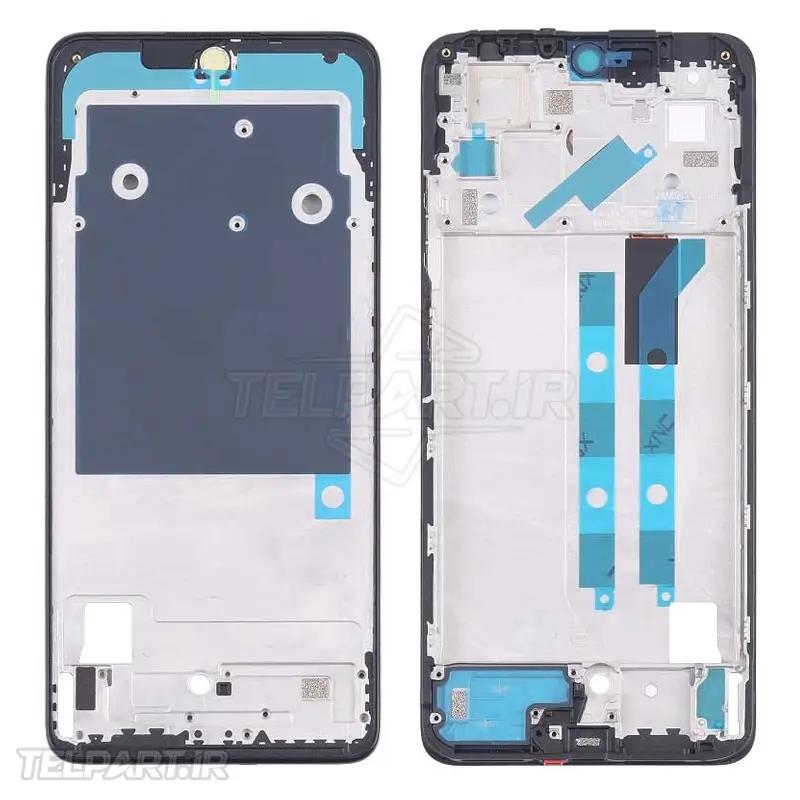

فریم ال سی دی شیائومی Redmi Note 12 Pro 4G

فریم ال سی دی گوشی Redmi Note 12 Pro

فریم ال سی دی گوشی Redmi Note 12 Pro یکی از قطعات مهم در ساختار مجموعه نمایشگر و بدنه این دستگاه است که در بازار قطعات موبایل با عنوان انگلیسی Xiaomi Redmi Note 12 Pro 4G LCD Frame شناخته می‌شود. این قطعه در منابع تخصصی قطعات یدکی با نام‌هایی مانند LCD Frame Middle Chassis، Middle Frame Chassis و LCD Frame نیز عرضه می‌شود و وظیفه اصلی آن ایجاد یک ساختار محکم برای قرارگیری و اتصال مجموعه نمایشگر و برخی اجزای داخلی گوشی است.

شاسی ال سی دی ردمی نوت 12 پرو بخشی از ساختار مکانیکی دستگاه محسوب می‌شود و نباید آن را صرفاً یک قاب تزئینی در نظر گرفت. سلامت این قسمت می‌تواند روی تراز بودن نمایشگر، نحوه قرارگیری قطعات داخلی و کیفیت مونتاژ گوشی تأثیر داشته باشد. در صورتی که فریم بر اثر سقوط، فشار یا ضربه تغییر شکل داده باشد، حتی نصب یک نمایشگر سالم نیز ممکن است با مشکل مواجه شود.

مشخصات فریم LCD Redmi Note 12 Pro 4G

• نام انگلیسی: Xiaomi Redmi Note 12 Pro 4G LCD Frame
• نام‌های رایج در بازار: LCD Frame، Middle Frame Chassis، LCD Frame Middle Chassis
• مدل سازگار: Xiaomi Redmi Note 12 Pro 4G
• کد مدل دستگاه: 2209116AG
• کاربرد: نگهداری و تراز کردن مجموعه نمایشگر و اجزای داخلی
• نوع قطعه: قطعه مکانیکی و شاسی داخلی گوشی
• رنگ‌های موجود در بازار قطعات: مشکی، سفید، خاکستری و Ice
• کاربرد تعمیراتی: جایگزینی فریم شکسته، خم‌شده یا آسیب‌دیده
• امکان عرضه: به‌صورت فریم جداگانه یا همراه با مجموعه نمایشگر، بسته به نوع قطعه

منابع قطعات یدکی بین‌المللی، فریم میانی این مدل را به‌صورت قطعه سازگار با Xiaomi Redmi Note 12 Pro 4G عرضه کرده‌اند و برخی فروشندگان نیز آن را در رنگ‌های مختلف ارائه می‌کنند. در برخی نسخه‌ها، نمایشگر AMOLED نیز به‌صورت Service Pack همراه با فریم عرضه می‌شود.

مشاهده مشخصات Redmi Note 12 Pro 4G در GSM Arena

نقش و عملکرد فریم ال سی دی

• ایجاد ساختار مکانیکی برای قرارگیری مجموعه نمایشگر.
• کمک به تراز بودن صحیح نمایشگر روی بدنه.
• نگهداری و پشتیبانی از بخش‌هایی از مجموعه داخلی گوشی.
• کمک به حفظ شکل و استحکام بدنه.
• ایجاد محل مناسب برای قرارگیری برخی قطعات و اتصالات داخلی.
• جلوگیری از جابه‌جایی نامناسب نمایشگر در زمان استفاده.
• کمک به مونتاژ صحیح مجموعه نمایشگر و بدنه پس از تعمیر.

فریم در یک گوشی هوشمند علاوه بر نقش مکانیکی، باید ابعاد و نقاط اتصال دقیقی داشته باشد. کوچک‌ترین تغییر شکل در محل قرارگیری نمایشگر می‌تواند باعث ایجاد فشار نامتوازن روی پنل شود. به همین دلیل هنگام تعویض فریم، کیفیت ساخت، دقت ابعادی و سازگاری قطعه اهمیت زیادی دارد.

محل قرارگیری فریم در داخل گوشی

فریم LCD در بخش مرکزی ساختار بدنه قرار می‌گیرد و بین مجموعه‌های مختلف داخلی و نمایشگر نقش نگهدارنده و ساختاری دارد. این قطعه در فرآیند تعمیر نمایشگر اهمیت ویژه‌ای دارد، زیرا مجموعه نمایشگر باید پس از نصب روی یک سطح مناسب، صاف و تراز قرار بگیرد.

در Redmi Note 12 Pro 4G، دسترسی به فریم و مجموعه نمایشگر مستلزم باز کردن گوشی و جدا کردن برخی اجزای داخلی است. بنابراین تعویض آن مانند تعویض یک قاب خارجی ساده نیست و نیاز به دقت در باز کردن دستگاه و انتقال قطعات دارد.

علائم خرابی یا آسیب فریم LCD

• خم شدن یا تغییر شکل شاسی گوشی.
• شکستگی یا ترک در قسمت‌های فریم.
• عدم قرارگیری صحیح نمایشگر روی بدنه.
• ایجاد فاصله یا برآمدگی غیرطبیعی بین نمایشگر و فریم.
• فشار نامتوازن روی بخشی از نمایشگر.
• شل شدن مجموعه نمایشگر پس از تعمیر.
• عدم تراز بودن صفحه نمایش با بدنه.
• آسیب دیدن محل‌های اتصال یا نگهدارنده‌های داخلی.
• تغییر شکل فریم پس از سقوط شدید.
• مشکل در مونتاژ صحیح نمایشگر جدید.

توجه داشته باشید که هر مشکل نمایشگر الزاماً به معنی خرابی فریم نیست. برای مثال، خطوط روی صفحه، پیکسل‌های معیوب، مشکل تاچ یا خاموش شدن نمایشگر می‌تواند مربوط به خود پنل، فلت نمایشگر یا مدار دستگاه باشد. فریم زمانی بیشتر مورد توجه قرار می‌گیرد که آسیب فیزیکی یا تغییر شکل در ساختار بدنه مشاهده شود.

تأثیر فریم آسیب‌دیده بر نمایشگر

شاسی ال سی دی ردمی نوت 12 پرو باید سطحی مناسب و تراز برای مجموعه نمایشگر فراهم کند. اگر این شاسی خم شده باشد، نصب پنل جدید ممکن است با فشار نامساوی همراه شود. در چنین شرایطی حتی نمایشگر سالم نیز ممکن است به‌درستی روی بدنه قرار نگیرد.

همچنین وجود فاصله میان فریم و نمایشگر می‌تواند باعث ورود گردوغبار، کاهش کیفیت مونتاژ یا ایجاد فشار مکانیکی در قسمت‌های خاص شود. بنابراین پیش از نصب نمایشگر جدید، وضعیت فریم باید به‌دقت بررسی شود.

نقاط قوت فریم سالم

• ایجاد ساختار محکم برای مجموعه نمایشگر.
• کمک به تراز بودن پنل با بدنه.
• افزایش کیفیت مونتاژ قطعات داخلی.
• جلوگیری از حرکت یا جابه‌جایی نامناسب نمایشگر.
• فراهم کردن محل مناسب برای نصب اجزای داخلی.
• کمک به حفظ فرم اصلی گوشی.

نقاط ضعف و عوامل آسیب‌زننده

• حساسیت به ضربه‌های شدید و سقوط گوشی.
• احتمال خم شدن در اثر فشار زیاد.
• احتمال آسیب محل‌های اتصال در صورت باز کردن نادرست.
• نیاز به دقت بالا هنگام انتقال قطعات از فریم قدیمی.
• احتمال ناسازگاری قطعات متفرقه با ابعاد و محل‌های نصب اصلی.

چه زمانی فریم ال سی دی نیاز به تعویض دارد؟

• زمانی که فریم در اثر ضربه شدید خم شده باشد.
• در صورت شکستگی یا ترک در بخش‌های اصلی شاسی.
• وقتی نمایشگر جدید روی فریم به‌درستی تراز نمی‌شود.
• زمانی که بخشی از محل‌های نگهدارنده یا اتصال آسیب دیده باشد.
• وقتی تغییر شکل فریم باعث فشار روی پنل نمایشگر شود.
• در صورتی که تعمیرکار تشخیص دهد فریم فعلی امکان مونتاژ صحیح نمایشگر را ندارد.

اگر فریم فقط خط‌وخش ظاهری دارد اما کاملاً سالم، صاف و بدون تغییر شکل است، معمولاً صرفاً به دلیل آسیب ظاهری نیازی به تعویض آن وجود ندارد. تصمیم برای تعویض باید بر اساس وضعیت مکانیکی و تأثیر آن بر مونتاژ قطعات انجام شود.

تفاوت فریم LCD با نمایشگر کامل

فریم LCD با خود نمایشگر یکسان نیست. فریم یک قطعه مکانیکی برای نگهداری و مونتاژ است، در حالی که نمایشگر شامل پنل تصویر و لایه لمسی و اجزای مرتبط با آن است. با این حال، در بازار قطعات ممکن است نمایشگر به‌صورت جداگانه یا به‌صورت مجموعه کامل همراه با فریم عرضه شود.

برخی فروشندگان تخصصی، مجموعه AMOLED اصلی Redmi Note 12 Pro 4G را همراه با فریم به‌عنوان Service Pack معرفی کرده‌اند. این نوع مجموعه می‌تواند فرآیند تعمیر را نسبت به انتقال دستی نمایشگر به فریم جدید ساده‌تر کند، اما قیمت و نوع قطعه باید قبل از خرید بررسی شود.

نکات مهم هنگام خرید فریم LCD

• مدل دقیق گوشی باید Redmi Note 12 Pro 4G باشد.
• کد مدل و سازگاری قطعه بررسی شود.
• ابعاد و محل‌های نصب قطعه کنترل شود.
• سطح فریم از نظر خمیدگی و تاب‌داشتگی بررسی شود.
• محل قرارگیری نمایشگر باید کاملاً صاف و بدون مانع باشد.
• محل‌های نگهدارنده و اتصال قطعات نباید شکسته باشند.
• رنگ قطعه با رنگ بدنه در صورت اهمیت ظاهری مطابقت داشته باشد.
• در صورت خرید نمایشگر همراه فریم، نوع و کیفیت پنل نیز بررسی شود.

هنگام خرید شاسی ال سی دی ردمی نوت 12 پرو بهتر است تنها قیمت را معیار انتخاب قرار ندهید. دقت ماشین‌کاری، کیفیت ساخت، سلامت محل‌های نصب و سازگاری دقیق با مدل گوشی می‌توانند روی نتیجه نهایی تعمیر تأثیر زیادی داشته باشند.

نکات مهم هنگام تعویض فریم

• قبل از شروع تعمیر، گوشی خاموش شود.
• باتری و کانکتورهای حساس با دقت جدا شوند.
• فلت نمایشگر و سایر فلت‌ها تحت کشش قرار نگیرند.
• قطعاتی که از فریم قدیمی منتقل می‌شوند قبل از نصب بررسی شوند.
• سطح نصب نمایشگر کاملاً تمیز شود.
• از ابزار مناسب برای جدا کردن قطعات استفاده شود.
• پس از نصب، نمایشگر و تاچ قبل از بستن کامل گوشی تست شوند.

در فرآیند تعویض نمایشگر، استفاده از گرما برای نرم کردن چسب و استفاده از ابزارهای پلاستیکی برای جدا کردن اتصالات از روش‌های رایج تعمیراتی است. راهنمای تعمیر iFixit نیز برای جداسازی نمایشگر بر استفاده از گرما و ابزار بازکننده مناسب تأکید دارد.

آموزش تعویض فریم ال سی دی Redmi Note 12 Pro 4G

تعویض فریم و انتقال نمایشگر و قطعات داخلی به شاسی جدید یک تعمیر نسبتاً تخصصی است. در این فرآیند ابتدا گوشی باز می‌شود، اتصالات و قطعات موردنیاز جدا می‌شوند و سپس اجزای قابل انتقال روی فریم جدید نصب می‌شوند. هنگام جدا کردن نمایشگر، کنترل دما و استفاده صحیح از ابزار اهمیت دارد تا پنل AMOLED یا فلت‌های آن آسیب نبینند.

مشاهده ویدیوی آموزش تعویض فریم و نمایشگر Redmi Note 12 Pro 4G

پس از نصب فریم جدید، قبل از مونتاژ نهایی باید عملکرد نمایشگر، تاچ، سنسورها، دوربین، کلیدهای جانبی و سایر قطعاتی که در فرآیند تعمیر جدا شده‌اند بررسی شوند. این کار احتمال نیاز به باز کردن دوباره گوشی را کاهش می‌دهد.

سوالات متداول درباره فریم LCD

فریم LCD Redmi Note 12 Pro 4G چه وظیفه‌ای دارد؟

این قطعه بخش مهمی از ساختار مکانیکی گوشی است و برای نگهداری و تراز کردن مجموعه نمایشگر و برخی اجزای داخلی استفاده می‌شود. فریم سالم باعث می‌شود نمایشگر روی یک ساختار مناسب و پایدار قرار بگیرد.

آیا فریم خم‌شده باید تعویض شود؟

اگر خمیدگی باعث شود نمایشگر به‌درستی روی بدنه قرار نگیرد، فشار نامتوازن ایجاد شود یا مونتاژ قطعات با مشکل مواجه شود، تعویض فریم توصیه می‌شود. اگر تغییر شکل صرفاً جزئی و بدون تأثیر بر مونتاژ باشد، تعمیرکار می‌تواند وضعیت قطعه را ارزیابی کند.

آیا فریم LCD همان شاسی گوشی است؟

در بازار قطعات، اصطلاحات LCD Frame، Middle Frame و Middle Chassis گاهی برای قطعات مشابه یا مرتبط استفاده می‌شوند. با این حال، ساختار دقیق قطعه باید بر اساس مدل و نوع مجموعه موردنظر بررسی شود.

آیا می‌توان نمایشگر سالم را روی فریم جدید نصب کرد؟

در صورتی که نمایشگر و فریم از نظر ابعاد و ساختار با یکدیگر سازگار باشند، امکان انتقال نمایشگر وجود دارد. این کار نیازمند جدا کردن دقیق نمایشگر از فریم قبلی و آماده‌سازی سطح فریم جدید است.

آیا فریم رنگ‌های مختلف دارد؟

بله. در بازار قطعات یدکی برای Redmi Note 12 Pro 4G فریم‌های LCD در رنگ‌هایی مانند مشکی، سفید، خاکستری و Ice عرضه شده‌اند. موجودی رنگ‌ها بسته به تأمین‌کننده متفاوت است.

آیا بعد از تعویض فریم باید نمایشگر تست شود؟

بله. قبل از بستن کامل گوشی، تصویر، تاچ، روشنایی و عملکرد کلی نمایشگر باید بررسی شود. همچنین بهتر است تمام فلت‌ها و قطعاتی که برای تعویض فریم جدا شده‌اند دوباره تست شوند.

خرید فریم LCD Redmi Note 12 Pro 4G

اگر فریم گوشی در اثر سقوط یا فشار تغییر شکل داده و نمایشگر به‌درستی روی بدنه قرار نمی‌گیرد، تعویض شاسی می‌تواند بخش مهمی از فرآیند تعمیر باشد. انتخاب قطعه دقیقاً سازگار با Redmi Note 12 Pro 4G اهمیت زیادی دارد، زیرا تفاوت‌های جزئی در محل پیچ‌ها، اتصالات و ابعاد می‌تواند مونتاژ را با مشکل مواجه کند.

برای مشاهده سایر قطعات این مدل می‌توانید به قطعات شیائومی Redmi Note 12 Pro 4G در فروشگاه تلپارت مراجعه کنید.

فریم ال سی دی گوشی Redmi Note 12 Pro یکی از قطعاتی است که کیفیت آن در نتیجه نهایی تعمیر نمایشگر اهمیت زیادی دارد. اگر شاسی فعلی گوشی سالم و کاملاً صاف باشد، ممکن است نیازی به تعویض آن نباشد؛ اما در صورت تغییر شکل یا شکستگی، استفاده از فریم سالم و سازگار می‌تواند کیفیت مونتاژ را بهبود دهد.

برای خرید قطعات موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید. در صورت نیاز به راهنمایی درباره انتخاب قطعه مناسب نیز می‌توانید از طریق تماس با ما با کارشناسان فروشگاه در ارتباط باشید.

شاسی ال سی دی ردمی نوت 12 پرو باید هنگام نصب کاملاً تراز باشد و سطح محل قرارگیری نمایشگر نیز عاری از چسب اضافه، گردوغبار و ذرات باقی‌مانده باشد. رعایت این موارد به نصب صحیح و کاهش فشار نامتوازن روی پنل کمک می‌کند.

در مجموع، انتخاب یک فریم سالم و دقیق برای Redmi Note 12 Pro 4G، به‌خصوص هنگام تعویض نمایشگر، اهمیت زیادی دارد. پیش از خرید باید مدل دقیق، نوع فریم، رنگ، کیفیت ساخت و سازگاری قطعه بررسی شود تا فرآیند تعمیر با کمترین ریسک انجام شود.
