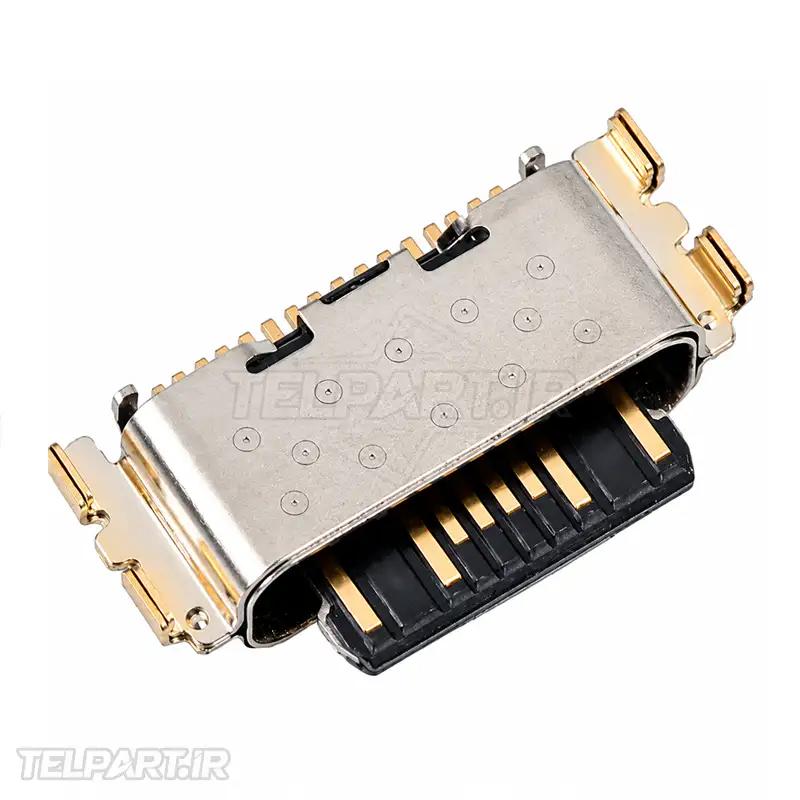

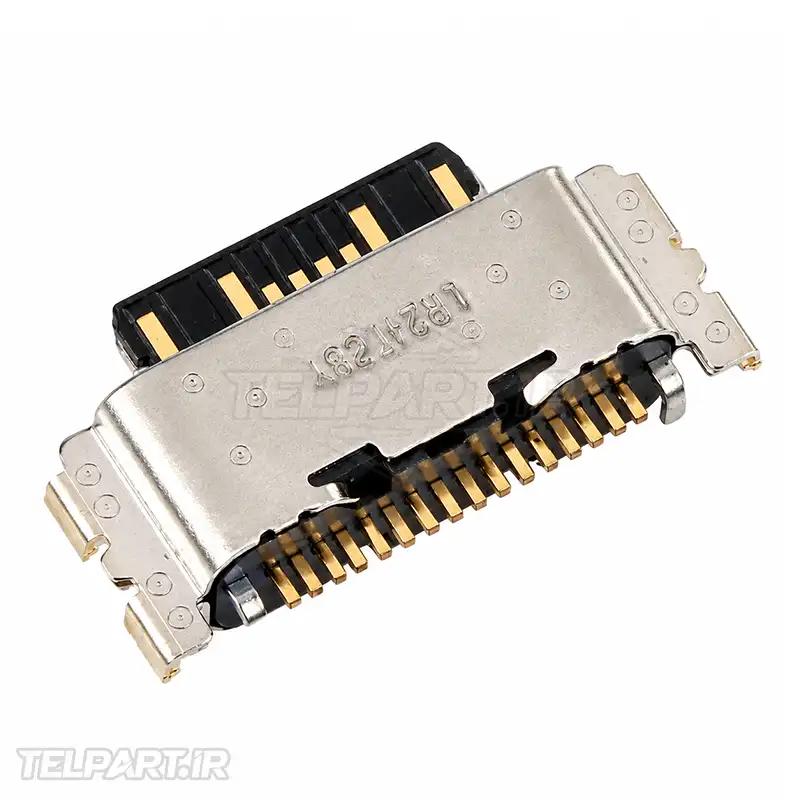

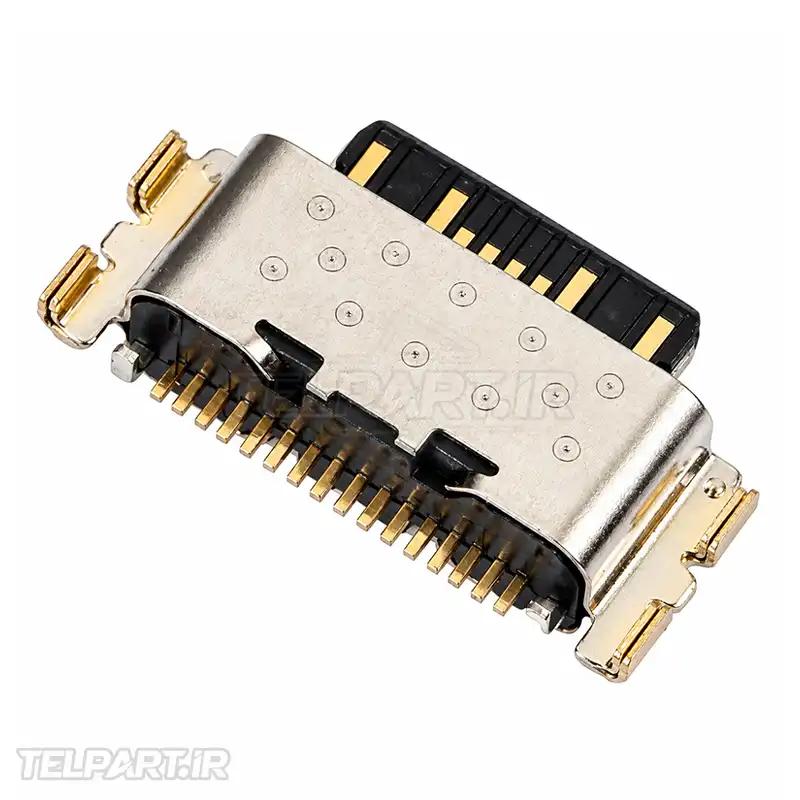

کانکتور شارژ شیائومی Redmi Note 12 Pro 4G

کانکتور شارژ Redmi Note 12 Pro 4G؛ سوکت USB Type-C اصلی

کانکتور شارژ گوشی Redmi Note 12 Pro 4G یکی از قطعات اصلی بخش ورودی شارژ دستگاه است که محل اتصال کابل USB Type-C به گوشی را تشکیل می‌دهد. این قطعه برای Xiaomi Redmi Note 12 Pro 4G با شماره مدل 2209116AG مورد استفاده قرار می‌گیرد و وظیفه ایجاد اتصال فیزیکی و الکتریکی میان کابل USB-C و مدارهای داخلی گوشی را بر عهده دارد. Redmi Note 12 Pro 4G از شارژ سریع 67 وات و درگاه USB-C پشتیبانی می‌کند؛ بنابراین سلامت سوکت شارژ برای انتقال صحیح توان و ارتباط داده اهمیت زیادی دارد.

مشخصات کانکتور شارژ شیائومی Redmi Note 12 Pro

• برند: Xiaomi
• مدل سازگار: Redmi Note 12 Pro 4G
• شماره مدل گوشی: 2209116AG
• نوع کانکتور: USB Type-C
• کاربرد: اتصال کابل شارژ و انتقال توان به مدار شارژ گوشی
• قابلیت ارتباطی: پشتیبانی از اتصال USB-C برای شارژ و انتقال داده
• محل نصب: بخش پایینی گوشی و روی برد مربوط به درگاه شارژ
• شارژ سریع دستگاه: 67 وات
• باتری دستگاه: 5000 میلی‌آمپرساعت

سوکت شارژ گوشی ردمی نوت 12 پرو یک قطعه مکانیکی و الکتریکی حساس است که به دلیل استفاده مداوم، اتصال و جدا کردن مکرر کابل و احتمال ورود گردوغبار، ممکن است در طول زمان دچار فرسودگی شود. منابع تخصصی قطعات نیز کانکتور USB Type-C این مدل را به‌عنوان قطعه مربوط به درگاه شارژ معرفی کرده‌اند و نسخه‌های اصلی یا سازگار آن برای مدل 2209116AG عرضه می‌شوند.

نقش و عملکرد کانکتور USB Type-C

مهم‌ترین وظیفه این قطعه ایجاد اتصال بین کابل USB Type-C و مدارهای داخلی گوشی است. هنگام قرار دادن کابل در درگاه، کنتاکت‌های داخلی کانکتور با کنتاکت‌های کابل درگیر می‌شوند و مسیرهای لازم برای انتقال توان و سیگنال برقرار می‌شود. به همین دلیل، کیفیت ساخت و سلامت کنتاکت‌های داخلی کانکتور در عملکرد صحیح شارژ و انتقال اطلاعات اهمیت دارد.

• ایجاد اتصال بین کابل USB Type-C و گوشی
• انتقال جریان موردنیاز برای شارژ باتری
• برقراری مسیرهای ارتباطی USB برای انتقال داده
• فراهم کردن اتصال دوطرفه کابل Type-C
• تحمل اتصال و جدا کردن مکرر کابل در استفاده روزمره

محل قرارگیری کانکتور شارژ داخل گوشی

کانکتور شارژ در قسمت پایینی بدنه گوشی قرار گرفته و درگاهی است که از بیرون دستگاه قابل مشاهده است. این قطعه روی مجموعه برد پایینی نصب می‌شود و با سایر اجزای مدار شارژ، میکروفون و اتصالات مربوط به بخش پایینی گوشی ارتباط دارد. منابع قطعات بین‌المللی برای Redmi Note 12 Pro 4G مدل 2209116AG، مجموعه برد شارژ مجهز به USB Type-C را به‌عنوان قطعه جایگزین معرفی کرده‌اند.

در برخی بازارها این قطعه به‌صورت سوکت شارژ مجزا و در برخی موارد به همراه برد پایینی عرضه می‌شود. بنابراین هنگام خرید باید دقت شود که محصول موردنظر دقیقاً «خود کانکتور USB Type-C» است یا «برد شارژ کامل». این دو محصول از نظر کاربرد و فرآیند تعمیر یکسان نیستند.

علائم خرابی کانکتور شارژ

• شارژ نشدن گوشی با وجود سالم بودن شارژر و کابل
• قطع و وصل شدن شارژ هنگام حرکت دادن کابل
• شل شدن بیش از حد کابل داخل درگاه
• نیاز به قرار دادن کابل در زاویه خاص برای شروع شارژ
• شارژ بسیار ناپایدار یا متناوب
• عدم شناسایی صحیح کابل USB یا لوازم جانبی
• مشاهده خم‌شدگی، شکستگی یا آسیب کنتاکت‌های داخلی
• وجود گردوغبار، آلودگی، خوردگی یا آثار سوختگی داخل درگاه

خرابی کانکتور شارژ گوشی Redmi Note 12 Pro 4G همیشه به معنای خرابی خود سوکت نیست. گاهی اوقات تجمع پرز و گردوغبار داخل درگاه، خرابی کابل، آداپتور، آسیب برد شارژ یا وجود مشکل در مدار مدیریت توان می‌تواند علائم مشابهی ایجاد کند. به همین دلیل، پیش از تعویض قطعه باید مسیر شارژ به‌صورت کامل بررسی شود.

دلایل خرابی سوکت USB Type-C

• استفاده مداوم: اتصال و جدا کردن مکرر کابل می‌تواند باعث فرسودگی مکانیکی کنتاکت‌ها شود.
• ورود گردوغبار: تجمع آلودگی داخل درگاه می‌تواند مانع برقراری اتصال صحیح شود.
• کشیدن کابل از کنار: وارد شدن فشار جانبی به کابل می‌تواند به بدنه یا پایه‌های کانکتور آسیب بزند.
• ضربه و سقوط گوشی: ضربه می‌تواند باعث تغییر شکل یا آسیب اتصالات کانکتور شود.
• رطوبت: نفوذ مایعات و ایجاد خوردگی می‌تواند کیفیت اتصال الکتریکی را کاهش دهد.
• تعمیر غیراصولی: حرارت یا ابزار نامناسب هنگام تعویض ممکن است به کانکتور یا PCB آسیب وارد کند.

چه زمانی کانکتور شارژ نیاز به تعویض دارد؟

زمانی که پس از بررسی کابل و شارژر سالم، مشخص شود خود کانکتور دچار شکستگی، فرسودگی شدید، تغییر شکل، خوردگی یا جدا شدن پایه‌ها از برد شده است، تعویض آن ضروری خواهد بود. در صورتی که مشکل فقط به سوکت USB Type-C محدود باشد و برد پایینی سالم باشد، تعویض خود کانکتور می‌تواند از تعویض کامل برد جلوگیری کند.

تعویض این قطعه یک تعمیر تخصصی محسوب می‌شود، زیرا کانکتور مستقیماً روی برد نصب می‌شود و اطراف آن قطعات الکترونیکی ظریفی وجود دارند. استفاده از تجهیزات مناسب مانند هیتر کنترل‌شده، هویه دقیق، ابزارهای تعمیر برد و در بسیاری از موارد میکروسکوپ، احتمال آسیب به پدها و مسیرهای PCB را کاهش می‌دهد.

تفاوت کانکتور شارژ با برد شارژ

کانکتور USB Type-C همان قسمتی است که کابل شارژ مستقیماً داخل آن قرار می‌گیرد، در حالی که برد شارژ یک مجموعه الکترونیکی بزرگ‌تر است که می‌تواند علاوه بر کانکتور USB-C، شامل میکروفون، اتصالات آنتن، محل اتصال قطعات دیگر و مدارهای مربوط به بخش پایینی گوشی باشد. بنابراین اگر فقط خود درگاه آسیب دیده باشد، الزاماً نیازی به تعویض کل برد نیست.

آیا کانکتور شارژ روی سرعت شارژ تأثیر دارد؟

بله. یک کانکتور آسیب‌دیده یا دارای اتصال ضعیف می‌تواند باعث ناپایداری مسیر انتقال توان شود و در نتیجه عملکرد شارژ تحت تأثیر قرار گیرد. Redmi Note 12 Pro 4G طبق مشخصات رسمی Xiaomi از شارژ توربو 67 وات استفاده می‌کند و برای رسیدن به عملکرد صحیح شارژ، سلامت کابل، کانکتور، برد و مدار شارژ اهمیت دارد.

آیا این کانکتور با Redmi Note 12 Pro 5G سازگار است؟

نباید صرفاً بر اساس شباهت ظاهری، سازگاری کانکتور را با نسخه 5G تأیید کرد. Redmi Note 12 Pro 4G دارای مدل 2209116AG است و قطعات شارژ آن با همین مدل معرفی می‌شوند. نسخه 5G می‌تواند ساختار داخلی و قطعات متفاوتی داشته باشد؛ بنابراین پیش از خرید باید مدل دقیق گوشی و مشخصات فیزیکی کانکتور بررسی شود.

آیا سوکت شارژ گوشی ردمی نوت 12 پرو قابل تعویض است؟

بله، در صورتی که آسیب فقط مربوط به خود کانکتور باشد و برد زیر آن دچار آسیب جدی نشده باشد، تعمیرکار متخصص می‌تواند کانکتور معیوب را از روی برد جدا کرده و قطعه جدید را نصب کند. در صورت آسیب گسترده به PCB، ممکن است تعویض مجموعه برد پایینی گزینه مناسب‌تری باشد.

راهنمای خرید کانکتور مناسب

هنگام خرید باید مدل دقیق گوشی، نوع درگاه USB، شکل فیزیکی کانکتور، نحوه نصب روی برد و سازگاری قطعه با مدل 2209116AG بررسی شود. استفاده از قطعه نامناسب ممکن است باعث اتصال ناقص، شارژ ناپایدار یا حتی آسیب به مسیرهای برد شود. همچنین باید مشخص شود که فروشنده خود کانکتور را ارائه می‌کند یا مجموعه کامل برد شارژ مجهز به کانکتور USB Type-C.

برای مشاهده قطعات گوشی شیائومی Redmi Note 12 Pro 4G می‌توانید قطعات سازگار با مدل دستگاه را بررسی کنید. همچنین فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات و لوازم تعمیرات موبایل را ارائه می‌کند. برای دریافت راهنمایی درباره انتخاب قطعه مناسب نیز می‌توانید از بخش تماس با ما استفاده کنید.

جمع‌بندی

کانکتور شارژ شیائومی Redmi Note 12 Pro یک قطعه مهم در مسیر اتصال کابل USB Type-C به مدار داخلی گوشی است. این کانکتور مستقیماً با کابل شارژ درگیر می‌شود و در انتقال توان و برقراری ارتباط USB نقش دارد. انتخاب قطعه سازگار با Redmi Note 12 Pro 4G مدل 2209116AG و نصب صحیح آن برای عملکرد مطمئن گوشی اهمیت زیادی دارد.

در صورت مشاهده قطع و وصل شدن شارژ، شل شدن کابل، نیاز به قرار دادن کابل در زاویه خاص یا عدم شناسایی کابل، ابتدا باید درگاه و کابل بررسی و تمیز شوند. اگر مشخص شود کنتاکت‌ها یا پایه‌های کانکتور آسیب دیده‌اند، تعویض تخصصی آن می‌تواند راهکار مناسب‌تری نسبت به تعویض کل برد باشد.

سؤالات متداول

کانکتور شارژ گوشی Redmi Note 12 Pro 4G چیست؟
این قطعه همان درگاه USB Type-C است که کابل شارژ مستقیماً داخل آن قرار می‌گیرد و برای انتقال توان و ارتباط داده استفاده می‌شود.

آیا خرابی کانکتور باعث شارژ نشدن گوشی می‌شود؟
بله، خرابی یا فرسودگی کنتاکت‌های کانکتور می‌تواند باعث قطع شدن یا ناپایداری اتصال شارژ شود؛ البته کابل، شارژر و مدار شارژ نیز باید بررسی شوند.

آیا باید برای خرابی سوکت، کل برد شارژ تعویض شود؟
خیر. اگر PCB سالم باشد و ایراد فقط مربوط به کانکتور باشد، امکان تعویض خود کانکتور توسط تعمیرکار متخصص وجود دارد.

آیا کانکتور شارژ شیائومی Redmi Note 12 Pro برای نسخه 5G هم مناسب است؟
برای اطمینان از سازگاری، باید مدل دقیق گوشی بررسی شود. قطعه موردنظر برای نسخه 4G با مدل 2209116AG معرفی شده است و نباید سازگاری آن با نسخه 5G را صرفاً بر اساس نام گوشی فرض کرد.

منبع معتبر مشخصات گوشی

برای بررسی مشخصات رسمی شارژ و درگاه ارتباطی این مدل می‌توانید به صفحه رسمی Redmi Note 12 Pro در وب‌سایت Xiaomi مراجعه کنید.
