کانکتور مادربرد شیائومی Redmi Note 7 Pro

کانکتور مادربرد گوشی Redmi Note 7 Pro؛ کانکتور رابط شارژ 40 پین

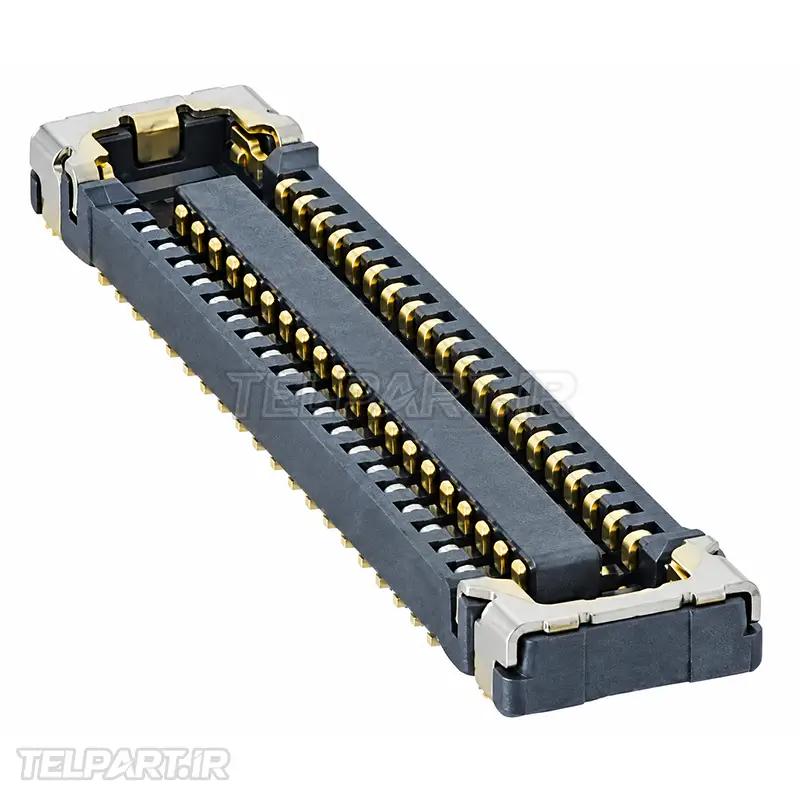

کانکتور مادربرد گوشی Redmi Note 7 Pro یکی از قطعات مهم در مسیر ارتباطی میان برد اصلی و برد شارژ این گوشی است. این قطعه را باید با کانکتور LCD یا کانکتور تصویر اشتباه نگرفت؛ وظیفه این قطعه، ایجاد اتصال الکتریکی بین مادربرد و فلت رابط برد پایینی یا Charging Sub-Board است. در منابع تعمیراتی، وجود کابل بین‌بردی برای Redmi Note 7 Pro مستند شده و کاتالوگ‌های تخصصی FPC نیز کانکتور رابط بین‌بردی این مدل را 40 پین معرفی می‌کنند.

مشخصات کانکتور رابط شارژ Redmi Note 7 Pro

• مدل سازگار: Xiaomi Redmi Note 7 Pro با کد رایج M1901F7BE
• نوع: FPC / BTB Board-to-Board Connector
• تعداد پین: 40 پین
• کاربرد: اتصال فلت رابط بین مادربرد و برد پایینی یا برد شارژ
• جایگاه: روی مادربرد و در بخش اتصال فلت بین‌بردی
• قطعه مرتبط: Charging Sub-Board یا برد پایینی شامل درگاه USB-C

نقش و عملکرد کانکتور مادربرد گوشی ردمی نوت 7 پرو

کانکتور مادربرد گوشی ردمی نوت 7 پرو مجموعه‌ای از مسیرهای الکتریکی را بین مادربرد و فلت رابط برقرار می‌کند. از طریق این ارتباط، مسیرهای مربوط به تغذیه، زمین و سیگنال‌های موردنیاز بخش پایینی گوشی میان دو برد منتقل می‌شوند. بنابراین خرابی یا اتصال ناقص آن می‌تواند باعث ایجاد اختلال در عملکرد بخش شارژ و ارتباطات برد پایینی شود. در راهنمای تعمیر iFixit نیز هنگام باز کردن دستگاه، کانکتورها و کابل بین‌بردی جدا می‌شوند و برای جلوگیری از اتصال کوتاه، قطع اتصال پیش از ادامه تعمیر توصیه شده است.

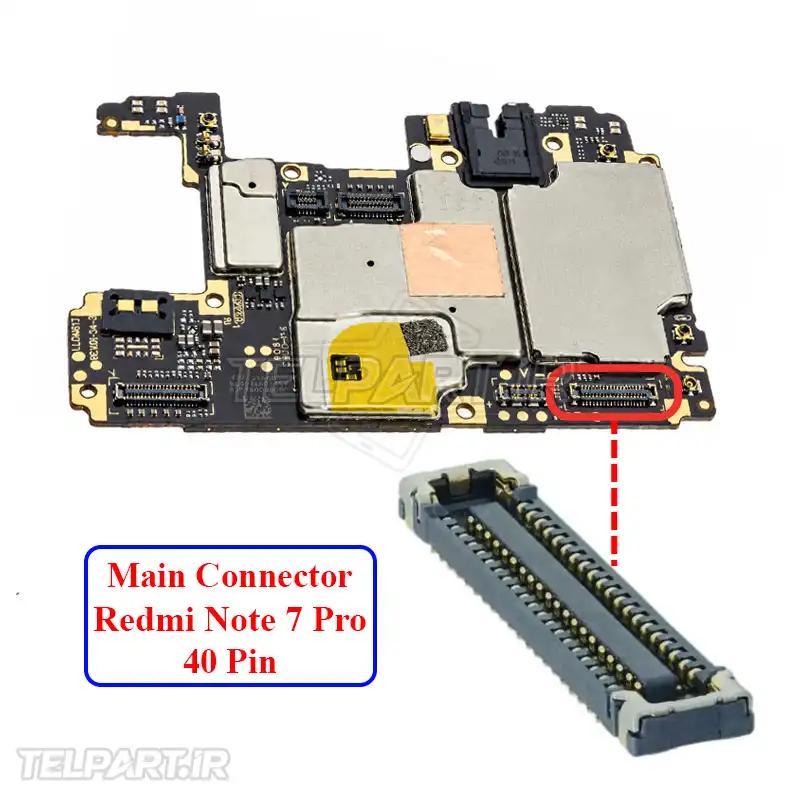

محل قرارگیری کانکتور

این قطعه روی مادربرد گوشی قرار دارد و به فلت رابطی متصل می‌شود که مادربرد را به برد پایینی متصل می‌کند. برد پایینی محل قرارگیری درگاه USB Type-C و سایر اجزای مرتبط با بخش شارژ است. به همین دلیل، کانکتور مین شیائومی Redmi Note 7 Pro در تعمیرات مربوط به قطع شدن ارتباط بین دو برد اهمیت زیادی دارد.

علائم خرابی کانکتور

• شارژ نشدن گوشی یا قطع و وصل شدن شارژ
• عملکرد ناپایدار بخش شارژ پس از ضربه یا تعمیر قبلی
• عدم شناسایی صحیح برخی عملکردهای برد پایینی
• شل شدن فلت یا مشاهده خوردگی، شکستگی و تغییر شکل پین‌ها
• قطع شدن ارتباط بین برد اصلی و برد شارژ پس از باز و بسته شدن گوشی

چه زمانی کانکتور نیاز به تعویض دارد؟

اگر فلت و برد شارژ سالم باشند اما پین‌های کانکتور روی مادربرد خم شده، شکسته، اکسید شده یا از برد جدا شده باشند، ممکن است تعویض کانکتور ضروری شود. پیش از تعویض باید مسیر فلت، خود Charging Sub-Board و درگاه USB-C نیز بررسی شوند؛ زیرا مشکل شارژ الزاماً از کانکتور مادربرد گوشی Redmi Note 7 Pro نیست. برای تعویض کانکتور مادربرد گوشی ردمی نوت 7 پرو نیز لازم است وضعیت پایه‌های PCB و مسیرهای مسی با دقت بررسی شود.

تفاوت این کانکتور با کانکتور تصویر

کانکتور مین شیائومی Redmi Note 7 Pro موردنظر در این صفحه، کانکتور رابط شارژ و اتصال بین‌بردی است و با کانکتور 40 پین مربوط به LCD/Display تفاوت دارد. هر دو نوع ممکن است در فروشگاه‌ها با عنوان کلی Motherboard FPC Connector دیده شوند، اما کاربرد و محل نصب آن‌ها یکسان نیست. هنگام خرید، عبارت Inter-Board، Charging Board یا Sub-Board و همچنین مدل دقیق گوشی را با قطعه موردنظر تطبیق دهید.

خرید قطعه و راهنمای تعمیر

برای بررسی و خرید قطعات موردنیاز می‌توانید به فروشگاه اینترنتی تلپارت مراجعه کنید و برای مشاهده قطعات گوشی Redmi Note 7 Pro وارد صفحه اختصاصی این مدل شوید. اگر درباره سازگاری قطعه، کیفیت یا نحوه سفارش نیاز به راهنمایی دارید، از طریق تماس با ما با کارشناسان فروشگاه در ارتباط باشید.

سوالات متداول

آیا کانکتور 40 پین همان کانکتور USB-C است؟
خیر. درگاه USB-C یک قطعه جداگانه روی برد پایینی است و کانکتور 40 پین مورد بحث، رابط بین مادربرد و فلت یا برد پایینی است.

آیا خرابی این قطعه همیشه باعث شارژ نشدن گوشی می‌شود؟
خیر. علائم به نوع خرابی و مسیر آسیب‌دیده بستگی دارد و باید فلت، برد شارژ، درگاه USB-C و کانکتور مادربرد به‌صورت جداگانه بررسی شوند.

آیا کانکتور مین شیائومی Redmi Note 7 Pro قابل تعویض است؟
بله، در صورت آسیب دیدن خود کانکتور، تعویض آن با تجهیزات تعمیرات برد و مهارت کار با FPC/BTB امکان‌پذیر است؛ اما اگر پدهای PCB نیز آسیب دیده باشند، تعمیر پیچیده‌تر خواهد بود.
