سیم آنتن شیائومی Redmi Note 7 Pro

سیم آنتن گوشی Redmi Note 7 Pro | کابل کواکسیال آنتن و علائم خرابی

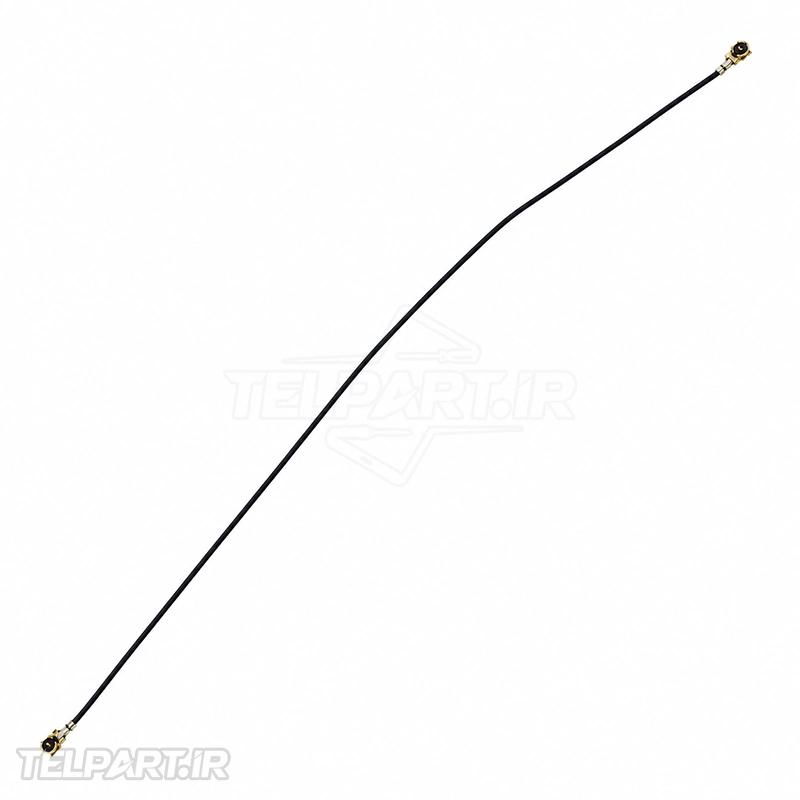

سیم آنتن گوشی Redmi Note 7 Pro یکی از قطعات ارتباطی مهم در ساختار داخلی این گوشی است که برای انتقال سیگنال‌های رادیویی بین بخش‌های مختلف مدار ارتباطی دستگاه استفاده می‌شود. این قطعه با نام انگلیسی Xiaomi Redmi Note 7 Pro Coaxial Antenna Cable شناخته می‌شود و به‌صورت یک کابل کواکسیال باریک با کانکتورهای ظریف در دو طرف ساخته شده است. سلامت کابل و اتصال صحیح کانکتورها برای حفظ عملکرد مناسب ارتباطات بی‌سیم گوشی اهمیت دارد.

کابل کواکسیال آنتن برخلاف فلت‌های معمولی، برای انتقال سیگنال‌های فرکانس بالا طراحی شده است. در Redmi Note 7 Pro این کابل در مسیر داخلی گوشی قرار می‌گیرد و کانکتورهای آن به نقاط اتصال مربوط به مدار آنتن متصل می‌شوند. منابع قطعات تخصصی، نسخه سازگار با مدل M1901F7S را نیز به‌عنوان کابل آنتن کواکسیال اختصاصی Redmi Note 7 Pro معرفی کرده‌اند.

مشخصات سیم آنتن گوشی Redmi Note 7 Pro

• نوع قطعه: کابل کواکسیال آنتن
• مدل سازگار: Xiaomi Redmi Note 7 Pro
• کد مدل دستگاه: M1901F7S

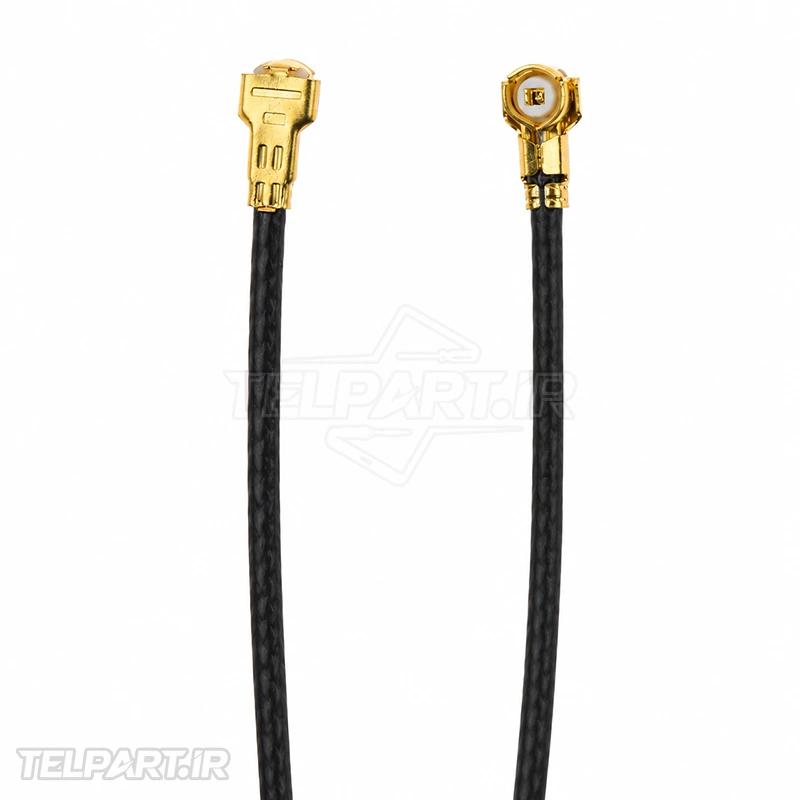

• ساختار: کابل کواکسیال باریک با کانکتورهای فشاری
• طول نمونه‌های Service Pack: حدود 110 میلی‌متر
• کاربرد: انتقال سیگنال بین نقاط اتصال آنتن در داخل گوشی
• نوع اتصال: کانکتورهای کوچک کواکسیال با اتصال فشاری
• رنگ رایج: مشکی

نقش و عملکرد کابل آنتن گوشی ردمی نوت 7 پرو

کابل آنتن گوشی ردمی نوت 7 پرو وظیفه ایجاد مسیر ارتباطی بین نقاط مختلف سیستم آنتن را بر عهده دارد. کابل‌های کواکسیال در گوشی‌های هوشمند به دلیل ساختار مناسب برای انتقال سیگنال‌های فرکانس بالا استفاده می‌شوند و باید در هنگام نصب بدون پیچ‌خوردگی شدید، کشیدگی یا آسیب مکانیکی قرار بگیرند.

اتصال ناقص یکی از کانکتورها می‌تواند باعث ایجاد مشکل در دریافت یا ارسال سیگنال شود. به همین دلیل هنگام تعمیر گوشی، علاوه بر بررسی خود کابل، باید وضعیت کانکتورهای دو سر آن و محل اتصال روی برد نیز کنترل شود.

محل قرارگیری کابل آنتن گوشی ردمی نوت 7 پرو

این کابل در داخل شاسی گوشی و بین بخش‌های مختلف مدار ارتباطی قرار می‌گیرد. مسیر دقیق کابل باید مطابق مسیر اصلی طراحی‌شده داخل بدنه باشد تا در هنگام بستن قاب، تحت فشار یا خم‌شدگی غیرطبیعی قرار نگیرد. در راهنماهای تعمیر خانواده Redmi Note نیز هنگام جداسازی بخش‌های داخلی، اتصال کابل‌های کواکسیال از برد با ابزار ظریف انجام می‌شود و نسبت به آسیب‌پذیری این کابل‌ها و کانکتورها هشدار داده شده است.

در هنگام باز کردن گوشی، بهتر است ابتدا اتصال باتری و سپس کانکتورهای موردنیاز با ابزار مناسب جدا شوند. iFixit نیز در راهنماهای تعمیر دستگاه‌های Redmi بر استفاده از ابزار مناسب برای جدا کردن کانکتورهای کواکسیال و جلوگیری از آسیب به اتصال‌ها تأکید دارد.

چه زمانی نیاز به تعویض سیم آنتن گوشی Redmi Note 7 Pro است؟

• قطع شدن یا آسیب فیزیکی کابل
• پارگی یا له‌شدگی قسمت‌های مختلف کابل
• شل شدن یا آسیب دیدن کانکتورهای دو سر کابل
• افت محسوس کیفیت سیگنال پس از ضربه یا تعمیر گوشی
• قطع و وصل شدن ارتباط شبکه در شرایطی که سایر بخش‌های آنتن سالم هستند
• مشاهده خوردگی یا آسیب در قسمت فلزی کانکتورها
• آسیب کابل در اثر باز کردن یا بستن نادرست گوشی

البته ضعیف بودن آنتن همیشه به معنی خرابی کابل نیست. پیش از تعویض باید وضعیت سیم‌کارت، پوشش شبکه، کانکتورهای روی برد، بخش‌های آنتن و سایر اجزای مرتبط نیز بررسی شوند. اگر کابل از نظر ظاهری یا الکتریکی آسیب دیده باشد، تعویض آن می‌تواند یکی از مراحل تعمیر باشد.

نکات مهم هنگام خرید و نصب سیم آنتن

هنگام خرید باید حتماً مدل گوشی و سازگاری کابل بررسی شود. کابل‌های کواکسیال ممکن است از نظر طول، نوع کانکتور و مسیر نصب با یکدیگر تفاوت داشته باشند و استفاده از نمونه نامتناسب می‌تواند باعث نصب نادرست یا ایجاد فشار روی کانکتورها شود. برای مشاهده قطعات شیائومی Redmi Note 7 Pro در فروشگاه تلپارت می‌توانید به صفحه مربوط به این مدل مراجعه کنید.

همچنین هنگام نصب، کانکتور باید کاملاً در محل خود قرار بگیرد و برای جا زدن آن نباید فشار بیش از حد وارد شود. کشیدن خود کابل برای جدا کردن کانکتور نیز می‌تواند باعث جدا شدن سر کابل یا آسیب به محل اتصال شود.

آموزش باز کردن Redmi Note 7 Pro

برای مشاهده آموزش باز کردن کامل گوشی و آشنایی بهتر با ترتیب جداسازی قطعات داخلی می‌توانید از ویدیو آموزش باز کردن کامل Redmi Note 7 Pro استفاده کنید. آشنایی با مسیر قرارگیری کابل‌ها قبل از تعمیر، احتمال آسیب به کابل و کانکتورهای ظریف را کاهش می‌دهد.

خرید کابل کواکسیال آنتن Redmi Note 7 Pro

اگر برای تعمیر گوشی به این قطعه نیاز دارید، انتخاب کابل سازگار با مدل دقیق دستگاه اهمیت زیادی دارد. برای تهیه سایر قطعات و لوازم تعمیرات موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید. در صورت نیاز به راهنمایی درباره انتخاب قطعه مناسب نیز می‌توانید از طریق تماس با ما با کارشناسان فروشگاه در ارتباط باشید.

سؤالات متداول

آیا کابل آنتن Redmi Note 7 Pro همان کابل کواکسیال است؟
بله، این قطعه در بازار تعمیرات موبایل با عنوان کابل آنتن، کابل کواکسیال یا Coaxial Antenna Cable شناخته می‌شود.

آیا خرابی کابل آنتن می‌تواند باعث کاهش سیگنال شود؟
بله. در صورت قطع شدن مسیر، آسیب کابل یا اتصال ناقص کانکتورها، عملکرد مسیر انتقال سیگنال می‌تواند دچار اختلال شود؛ البته قبل از تعویض باید سایر عوامل مؤثر بر آنتن نیز بررسی شوند.

طول کابل آنتن Redmi Note 7 Pro چقدر است؟
در برخی نمونه‌های Service Pack سازگار با Redmi Note 7 Pro مدل M1901F7S، طول حدود 110 میلی‌متر ذکر شده است. هنگام خرید بهتر است علاوه بر طول، نوع کانکتورها و سازگاری با مدل گوشی نیز بررسی شود.

آیا می‌توان کابل آنتن را با هر کابل مشابهی جایگزین کرد؟
توصیه می‌شود از کابلی استفاده شود که برای مدل موردنظر طراحی شده باشد؛ زیرا طول، مسیر عبور کابل و نوع کانکتورها در قطعات مختلف می‌تواند متفاوت باشد.

آیا کابل آنتن گوشی ردمی نوت 7 پرو در صورت ظاهری سالم بودن هم ممکن است مشکل داشته باشد؟
بله. آسیب داخلی، ضعف اتصال کانکتور یا مشکل در محل اتصال می‌تواند بدون پارگی واضح کابل باعث اختلال شود. در چنین شرایطی بررسی تخصصی اتصال‌ها و مسیر آنتن ضروری است.
