کانکتور شارژ شیائومی Redmi Note 7 Pro

کانکتور شارژ گوشی Redmi Note 7 Pro؛ مشخصات، کاربرد و علائم خرابی

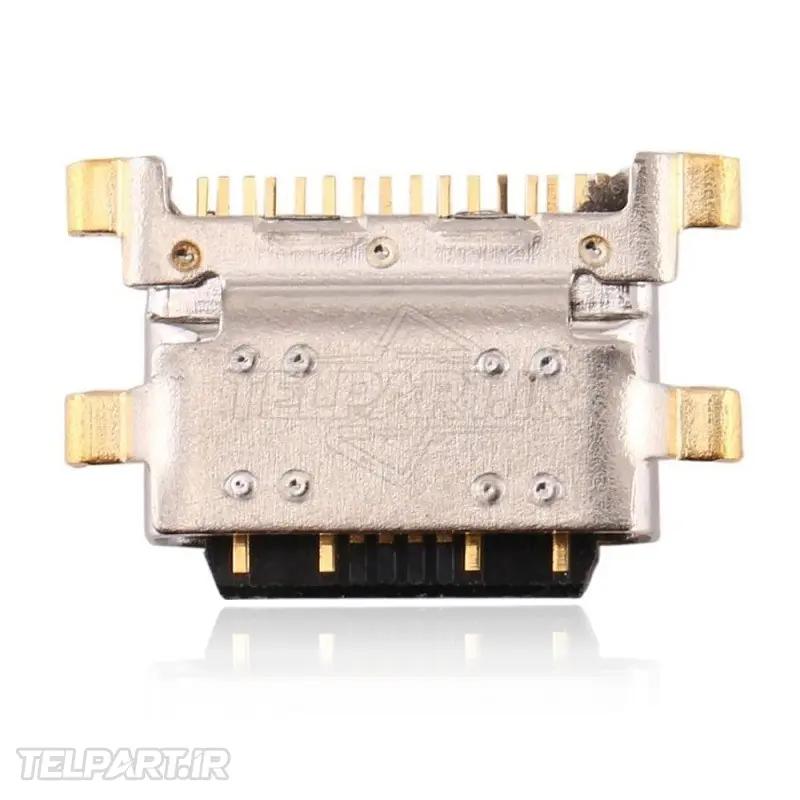

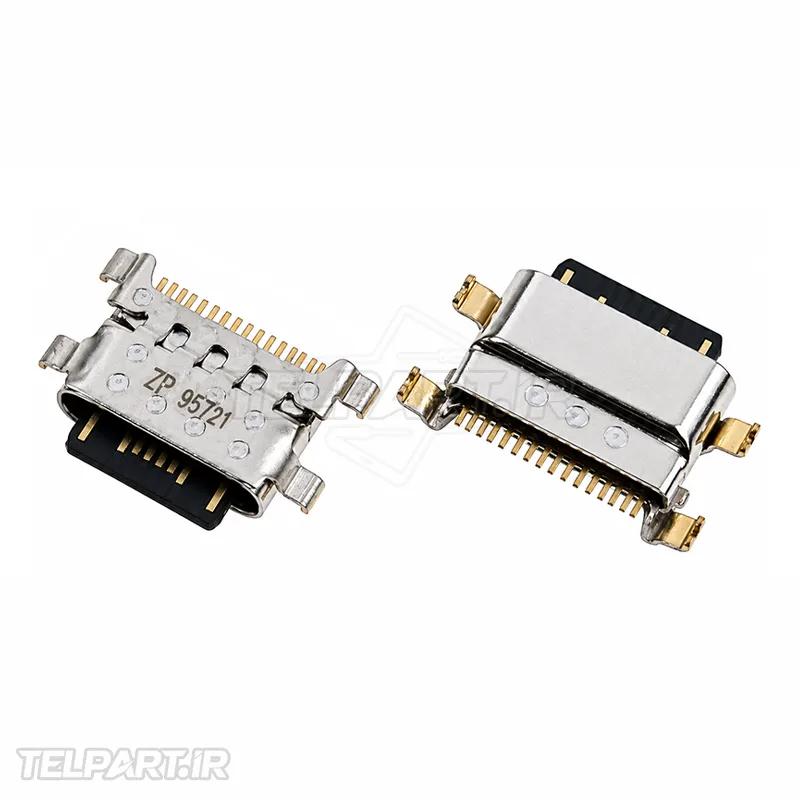

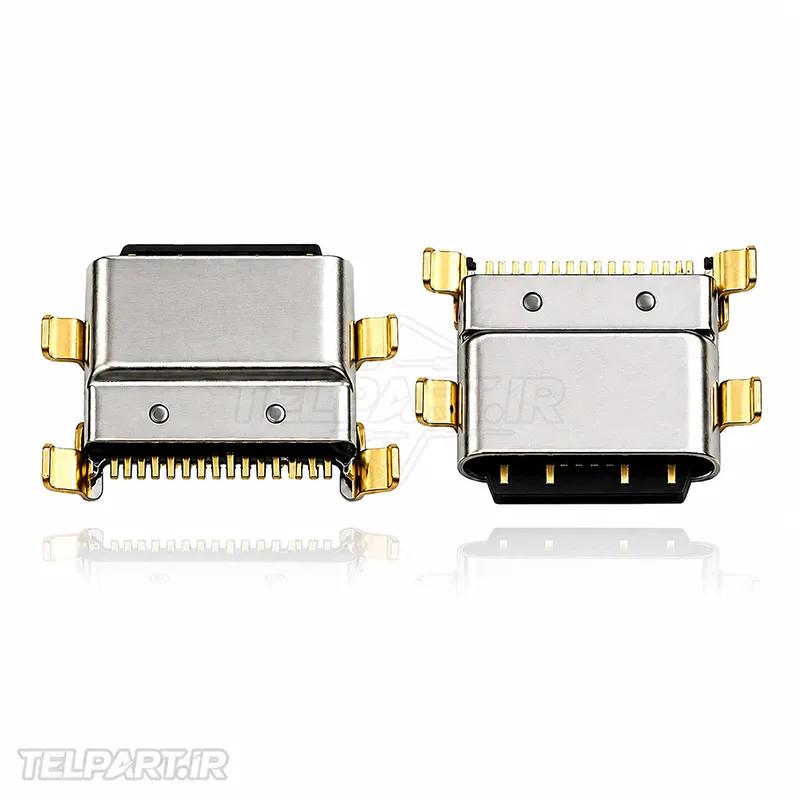

کانکتور شارژ گوشی Redmi Note 7 Pro که با نام انگلیسی Xiaomi Redmi Note 7 Pro Type-C Charging Port Connector شناخته می‌شود، یکی از قطعات مهم مجموعه شارژ و انتقال داده این گوشی است. Redmi Note 7 Pro به درگاه USB Type-C مجهز شده و از فناوری Qualcomm Quick Charge 4 پشتیبانی می‌کند. بنابراین سلامت درگاه شارژ برای شارژ پایدار باتری، اتصال صحیح کابل و انتقال اطلاعات اهمیت زیادی دارد. شیائومی در مشخصات رسمی این مدل، درگاه Type-C و باتری 4000 میلی‌آمپرساعتی را تأیید کرده است.

مشخصات سوکت شارژ گوشی ردمی نوت 7 پرو

• مدل سازگار: Xiaomi Redmi Note 7 Pro
• نام انگلیسی: Xiaomi Redmi Note 7 Pro Type-C Charging Port Connector
• نوع درگاه: USB Type-C
• رابط: USB 2.0 Type-C
• تعداد کنتاکت استاندارد کانکتور Type-C: 24 کنتاکت
• کاربرد: شارژ باتری و انتقال اطلاعات
• محل نصب: برد شارژ قسمت پایینی گوشی

استاندارد USB Type-C برای کانکتور مادگی یا Receptacle دارای 24 کنتاکت است. با این حال، هنگام خرید قطعه جایگزین نباید تنها به تعداد کنتاکت‌ها توجه کرد؛ فرم بدنه، ابعاد، پایه‌های اتصال و سازگاری دقیق با برد شارژ Redmi Note 7 Pro نیز اهمیت دارند. منابع تخصصی تعمیر این مدل نیز وجود یک برد اختصاصی برای درگاه شارژ را تأیید می‌کنند.

نقش و عملکرد کانکتور شارژ شیائومی Redmi Note 7 Pro

این قطعه محل اتصال کابل USB Type-C به مدار شارژ گوشی است و مسیر لازم برای ورود توان الکتریکی و ارتباط داده را فراهم می‌کند. در Redmi Note 7 Pro، درگاه شارژ روی برد پایینی یا Charging Port Board قرار گرفته و این مجموعه از طریق اتصالات داخلی با سایر بخش‌های گوشی ارتباط دارد. برخی نسخه‌های برد شارژ این مدل، میکروفون اصلی را نیز در همین مجموعه دارند؛ بنابراین آسیب به برد شارژ می‌تواند علاوه بر مشکل شارژ، روی عملکرد میکروفون نیز تأثیر بگذارد.

محل قرارگیری سوکت شارژ گوشی ردمی نوت 7 پرو

درگاه USB Type-C در قسمت پایینی بدنه قرار دارد و روی برد شارژ پایین گوشی نصب شده است. برای دسترسی به آن معمولاً باید قاب پشتی باز شود، اتصالات داخلی و پوشش‌های محافظ جدا شوند و برد شارژ از جای خود خارج شود. راهنماهای تعمیر Redmi Note 7 Pro نشان می‌دهند که باز کردن این گوشی نیازمند دقت در جداسازی قاب و اتصالات داخلی است؛ بنابراین تعمیر این قسمت بهتر است با ابزار مناسب و توسط تعمیرکار ماهر انجام شود.

علائم خرابی کانکتور شارژ گوشی Redmi Note 7 Pro

• شارژ نشدن گوشی با کابل و آداپتور سالم
• قطع و وصل شدن مداوم جریان شارژ
• شارژ شدن گوشی فقط در یک زاویه خاص کابل
• شل شدن غیرعادی کابل داخل درگاه
• عدم شناسایی صحیح گوشی هنگام اتصال به کامپیوتر
• مشاهده آسیب، خم‌شدگی یا تغییر شکل قسمت داخلی پورت
• اختلال هم‌زمان در شارژ و عملکرد میکروفون در صورت آسیب دیدن برد شارژ

چه زمانی باید کانکتور شارژ شیائومی Redmi Note 7 Pro را تعویض کرد؟

قبل از تعویض قطعه، بهتر است کابل، آداپتور و داخل درگاه از نظر وجود گردوغبار و پرز بررسی شوند. iFixit نیز در موارد شارژ نشدن یا اتصال ناپایدار، ابتدا بررسی آلودگی داخل پورت و سپس بررسی آسیب فیزیکی را توصیه می‌کند. اگر پورت تمیز باشد اما اتصال همچنان ناپایدار باقی بماند، یا در اثر فشار، ضربه، رطوبت و استفاده طولانی‌مدت آسیب دیده باشد، تعویض آن می‌تواند راهکار مناسبی باشد.

در بعضی تعمیرات، به‌جای تعویض خود کانکتور به‌صورت جداگانه، کل Charging Port Board تعویض می‌شود. این روش در صورتی که برد شارژ به‌صورت ماژول جداگانه قابل تهیه باشد، می‌تواند روند تعمیر را ساده‌تر کند و نیاز به لحیم‌کاری مستقیم کانکتور روی برد را کاهش دهد.

آموزش تعویض درگاه شارژ Redmi Note 7 Pro

برای مشاهده آموزش ویدیویی تعویض برد و درگاه شارژ Redmi Note 7 Pro می‌توانید از لینک زیر استفاده کنید:
ویدیو آموزش تعویض درگاه شارژ Redmi Note 7 Pro

خرید قطعه شارژ Redmi Note 7 Pro

هنگام خرید این قطعه، سازگاری دقیق آن با Redmi Note 7 Pro، نوع USB Type-C و ساختار برد شارژ را بررسی کنید. استفاده از قطعه نامناسب ممکن است باعث شارژ ناپایدار، مشکل در انتقال اطلاعات یا عملکرد نامناسب سایر بخش‌های متصل به برد شود. برای مشاهده قطعات گوشی شیائومی Redmi Note 7 Pro در فروشگاه تلپارت می‌توانید به صفحه اختصاصی این مدل مراجعه کنید.

برای تهیه قطعات تعمیراتی گوشی‌های شیائومی می‌توانید از فروشگاه اینترنتی تلپارت دیدن کنید و در صورت نیاز به راهنمایی برای انتخاب قطعه مناسب، از طریق تماس با ما اقدام کنید.

سوالات متداول درباره درگاه شارژ Redmi Note 7 Pro

آیا Redmi Note 7 Pro از USB Type-C استفاده می‌کند؟
بله. مشخصات رسمی شیائومی استفاده از درگاه Type-C را برای این مدل تأیید می‌کند و گوشی از فناوری Quick Charge 4 نیز پشتیبانی می‌کند.

آیا خرابی سوکت شارژ گوشی ردمی نوت 7 پرو همیشه به معنی نیاز به تعویض قطعه است؟
خیر. گاهی اوقات گردوغبار یا پرز داخل پورت باعث اتصال ناقص می‌شود. ابتدا باید درگاه، کابل و آداپتور بررسی و آزمایش شوند. در صورت وجود آسیب فیزیکی یا باقی ماندن مشکل پس از تمیزکاری، تعویض قطعه منطقی‌تر است.

آیا کانکتور شارژ شیائومی Redmi Note 7 Pro همان برد شارژ است؟
خیر. کانکتور یا پورت USB Type-C یک جزء از مجموعه شارژ است و در این مدل روی برد شارژ پایینی قرار دارد. در بازار تعمیرات، این مجموعه ممکن است به‌صورت کامل تحت عنوان Charging Port Board نیز عرضه شود.

آیا تعویض درگاه شارژ اطلاعات گوشی را پاک می‌کند؟
تعویض برد یا پورت شارژ برای حذف اطلاعات گوشی انجام نمی‌شود، اما مانند هر تعمیر سخت‌افزاری بهتر است پیش از باز کردن دستگاه از اطلاعات مهم نسخه پشتیبان تهیه شود.
