کانکتور شارژ شیائومی Redmi Note 13 Pro 5G

کانکتور شارژ گوشی Redmi Note 13 Pro 5G

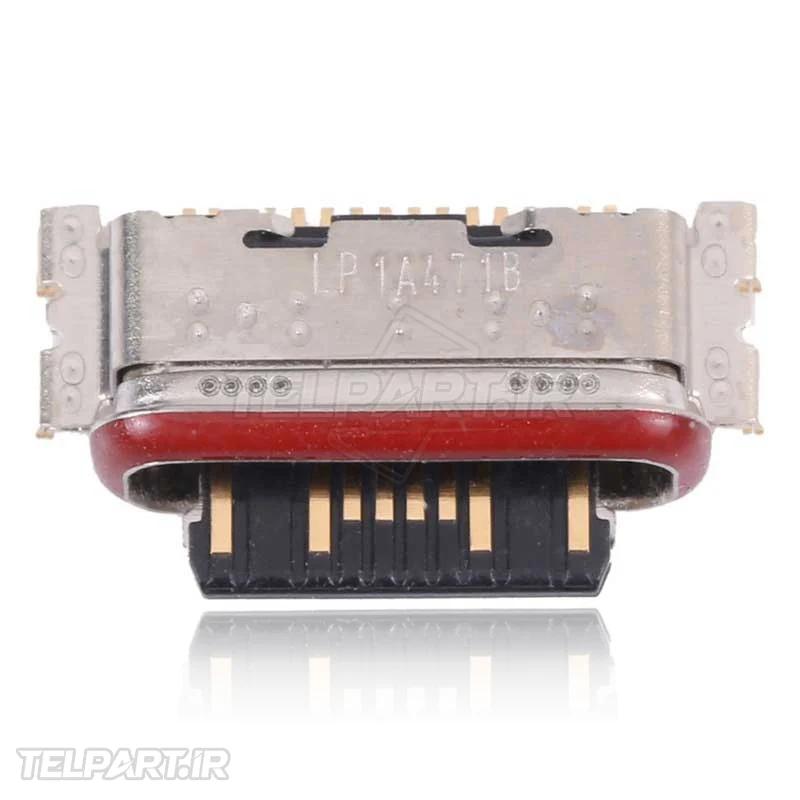

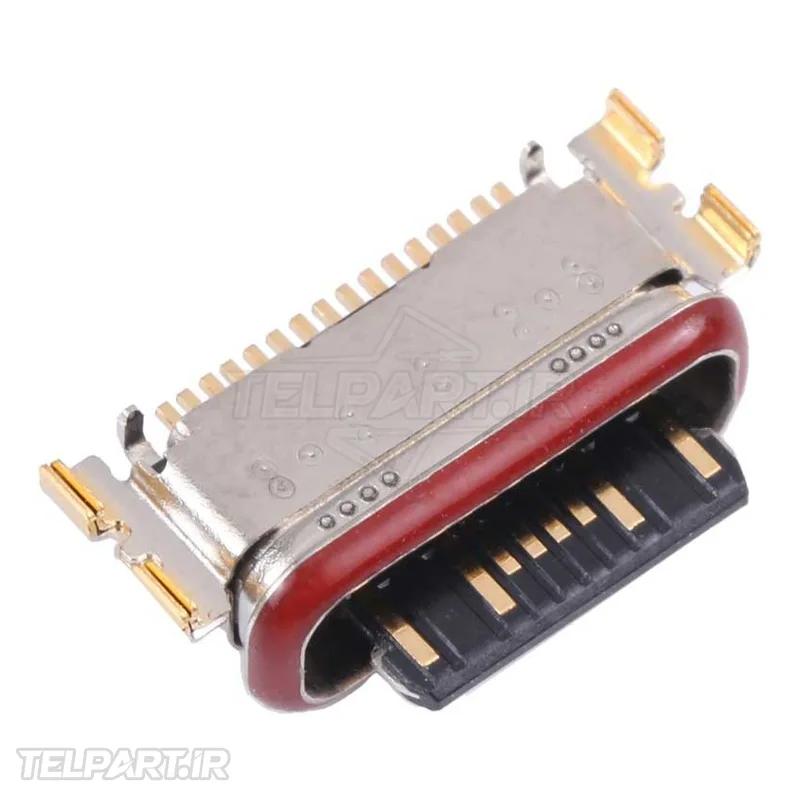

کانکتور شارژ گوشی Redmi Note 13 Pro 5G همان سوکت فیزیکی USB Type-C است که کابل شارژ به آن متصل می‌شود و یکی از قطعات مهم بخش شارژ دستگاه به شمار می‌رود. این قطعه با نام انگلیسی Xiaomi Redmi Note 13 Pro 5G USB Type-C Connector شناخته می‌شود و در تصویر ارسالی، ساختار فلزی، زبانه داخلی و پایه‌های اتصال آن به‌وضوح قابل مشاهده است. این کانکتور مستقیماً روی برد شارژ یا Sub-board گوشی نصب می‌شود و در صورت آسیب فیزیکی یا خرابی اتصالات، ممکن است شارژ شدن گوشی دچار اختلال شود.

Redmi Note 13 Pro 5G از درگاه USB Type-C و فناوری شارژ سریع 67 واتی پشتیبانی می‌کند و باتری آن ظرفیت اسمی 5100 میلی‌آمپرساعت دارد. شیائومی همچنین در مشخصات رسمی دستگاه، تست 10000 بار اتصال و جدا کردن پورت USB را در آزمایش‌های دوام محصول اعلام کرده است. بنابراین سلامت کانکتور شارژ برای استفاده صحیح از قابلیت شارژ گوشی اهمیت زیادی دارد.

مشخصات سوکت شارژ گوشی ردمی نوت 13 پرو 5جی

• نام محصول: کانکتور USB Type-C گوشی Redmi Note 13 Pro 5G
• نام انگلیسی: Xiaomi Redmi Note 13 Pro 5G USB Type-C Connector
• نوع کانکتور: USB Type-C
• کاربرد: اتصال کابل USB-C برای شارژ و انتقال اطلاعات
• محل نصب: روی برد شارژ یا ساب‌برد قسمت پایینی گوشی
• مدل سازگار: Xiaomi Redmi Note 13 Pro 5G
• شارژ رسمی دستگاه: 67W Turbo Charging
• نوع قطعه در تصویر: کانکتور شارژ مجزا برای نصب روی برد

نقش و عملکرد کانکتور شارژ

سوکت شارژ گوشی ردمی نوت 13 پرو 5جی وظیفه ایجاد اتصال فیزیکی و الکتریکی بین کابل USB Type-C و مدار شارژ گوشی را بر عهده دارد. پایه‌های داخلی کانکتور با کنتاکت‌های کابل در تماس قرار می‌گیرند و مسیرهای لازم برای انتقال توان و داده را برقرار می‌کنند. به همین دلیل، لق شدن بدنه، تغییر شکل زبانه داخلی، شکستگی پایه‌های لحیم یا آسیب دیدن کنتاکت‌ها می‌تواند باعث قطع و وصل شدن شارژ یا کاهش پایداری اتصال شود.

محل قرارگیری کانکتور در داخل گوشی

کانکتور در قسمت پایینی Redmi Note 13 Pro 5G و روی ساب‌برد قرار گرفته است. طبق راهنمای کالبدشکافی VRM24، ساب‌برد این مدل در بخش پایین گوشی قرار دارد و پورت شارژ، میکروفون و کانکتور سیم‌کارت در ساختار همین برد قرار گرفته‌اند. برای دسترسی به این قسمت باید گوشی باز شود و پوشش‌ها و اتصالات داخلی با دقت جدا شوند. راهنمای تعمیر VRM24 سطح دشواری باز کردن این مدل را متوسط اعلام کرده است.

علائم خرابی کانکتور شارژ شیائومی Redmi Note 13 Pro 5G

• گوشی با اتصال کابل شارژ، شارژ نمی‌شود.
• فرایند شارژ با کوچک‌ترین حرکت کابل قطع و وصل می‌شود.
• برای شارژ شدن گوشی باید کابل در زاویه خاصی قرار بگیرد.
• کابل USB Type-C داخل سوکت بیش از حد لق است.
• داخل کانکتور آثار شکستگی، خم‌شدگی یا خوردگی مشاهده می‌شود.
• گوشی در اتصال به کامپیوتر یا تجهیزات USB دچار مشکل می‌شود.
• پس از ضربه یا کشیده شدن کابل، اتصال شارژ ناپایدار شده است.

چه زمانی کانکتور شارژ نیاز به تعویض دارد؟

اگر پس از آزمایش کابل و شارژر سالم، بررسی آلودگی داخل پورت و کنترل اتصالات برد همچنان مشکل وجود داشته باشد، احتمال آسیب دیدن کانکتور افزایش پیدا می‌کند. در صورتی که پایه‌های کانکتور شکسته یا از برد جدا شده باشند، یا زبانه داخلی بر اثر فشار و استفاده طولانی‌مدت تغییر شکل داده باشد، تعویض قطعه می‌تواند راهکار مناسب باشد. منابع تخصصی تعمیر نیز خرابی یا شل شدن پورت USB-C را از مواردی می‌دانند که ممکن است به تعویض کانکتور یا مجموعه برد شارژ نیاز داشته باشد.

تفاوت کانکتور مجزا با برد شارژ کامل

کانکتور USB Type-C مجزا فقط خود سوکت شارژ است و برای تعمیر آن باید روی ساب‌برد اصلی لحیم شود. در مقابل، مجموعه Charging Port Flex / Board شامل برد شارژ به همراه کانکتور است و در برخی نسخه‌های قطعه، میکروفون و کارت‌خوان سیم‌کارت نیز روی مجموعه قرار دارند. انتخاب بین این دو روش به میزان آسیب، تجهیزات تعمیرکار و وضعیت برد اصلی بستگی دارد. اگر برد سالم باشد، تعویض کانکتور مجزا می‌تواند از تعویض کل مجموعه جلوگیری کند.

نکات مهم هنگام تعویض کانکتور

• قبل از شروع تعمیر، گوشی را کاملاً خاموش کنید.
• برای کاهش احتمال اتصال کوتاه، اتصال باتری را طبق روش صحیح تعمیر قطع کنید.
• هنگام جدا کردن کانکتور قدیمی به مسیرهای PCB آسیب وارد نکنید.
• هم‌ترازی پایه‌های کانکتور جدید را قبل از لحیم‌کاری بررسی کنید.
• پس از تعمیر، شارژ، اتصال کابل و انتقال اطلاعات را آزمایش کنید.

برای مشاهده مشخصات رسمی دستگاه و فناوری شارژ آن می‌توانید صفحه رسمی Redmi Note 13 Pro 5G در سایت شیائومی را بررسی کنید. همچنین راهنمای کالبدشکافی و باز کردن Redmi Note 13 Pro 5G در VRM24 برای شناخت محل ساب‌برد و کانکتورهای داخلی مفید است.

خرید کانکتور شارژ گوشی Redmi Note 13 Pro 5G

برای تهیه قطعات تعمیرات موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید. همچنین برای مشاهده سایر قطعات سازگار با این مدل، صفحه قطعات گوشی شیائومی Redmi Note 13 Pro 5G در دسترس است.

سوالات متداول درباره سوکت شارژ گوشی ردمی نوت 13 پرو 5جی

آیا خرابی سوکت شارژ به معنی خرابی برد شارژ است؟
خیر. ممکن است فقط خود کانکتور USB Type-C آسیب دیده باشد. پیش از تعویض برد کامل باید کانکتور، پایه‌های لحیم، فلت ارتباطی، ساب‌برد و مسیرهای مدار بررسی شوند.

آیا می‌توان فقط کانکتور USB Type-C را تعویض کرد؟
بله، در صورتی که برد شارژ سالم باشد، تعمیرکار متخصص می‌تواند کانکتور معیوب را جدا کرده و یک کانکتور سازگار را روی برد نصب کند. این کار به تجهیزات مناسب تعمیر برد و مهارت لحیم‌کاری دقیق نیاز دارد.

آیا مشکل شارژ همیشه از کانکتور است؟
خیر. کابل، آداپتور، آلودگی داخل پورت، باتری، مدار شارژ، ساب‌برد و فلت ارتباطی نیز می‌توانند باعث ایجاد مشکل شوند. بنابراین تشخیص صحیح قبل از تعویض قطعه ضروری است.

در صورت نیاز به راهنمایی برای انتخاب قطعه مناسب یا بررسی سازگاری آن با مدل گوشی، می‌توانید از طریق تماس با ما با کارشناسان تلپارت در ارتباط باشید.

جمع‌بندی

کانکتور شارژ شیائومی Redmi Note 13 Pro 5G قطعه‌ای کوچک اما بسیار مهم در مسیر اتصال کابل USB Type-C به مدار شارژ دستگاه است. با توجه به پشتیبانی گوشی از شارژ سریع 67 وات، سلامت این اتصال اهمیت ویژه‌ای دارد. در صورت مشاهده لق بودن سوکت، قطع و وصل شدن شارژ یا آسیب فیزیکی، بهتر است قبل از تعویض قطعه عیب‌یابی کامل انجام شود تا مشخص شود مشکل از خود کانکتور است یا یکی از اجزای مرتبط با سیستم شارژ.
