فلت مادربرد شیائومی Redmi Note 13 Pro 5G

فلت مادربرد گوشی Redmi Note 13 Pro 5G

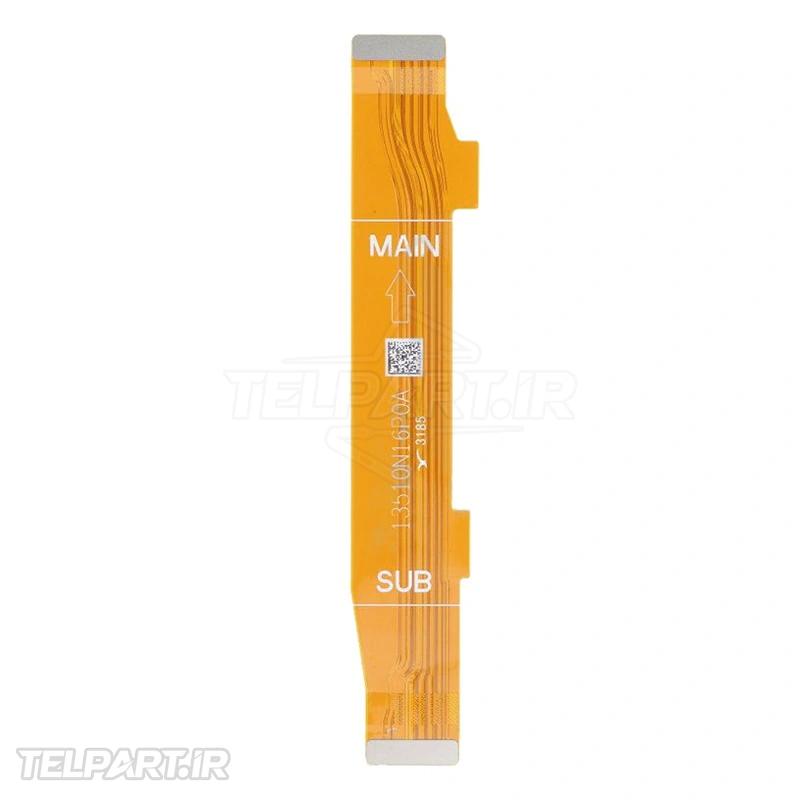

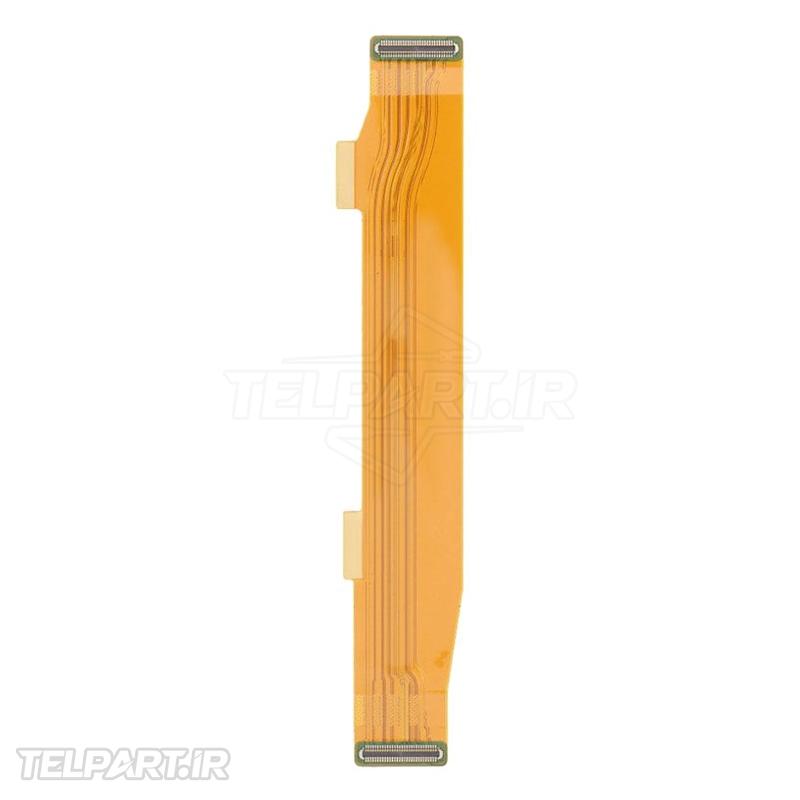

فلت مادربرد گوشی Redmi Note 13 Pro 5G یکی از قطعات ارتباطی مهم در ساختار داخلی این گوشی است که وظیفه برقراری ارتباط الکتریکی و انتقال سیگنال میان مادربرد و برد پایینی یا Sub-board را بر عهده دارد. این قطعه با نام انگلیسی Xiaomi Redmi Note 13 Pro 5G Motherboard Flex و همچنین با عناوینی مانند Main Flex Cable و Main Board Flex Cable شناخته می‌شود. قطعه موجود در تصویر نیز دارای دو سر اتصال با علامت‌های MAIN و SUB است که نشان‌دهنده کاربرد آن به‌عنوان کابل ارتباطی بین دو بخش اصلی مدار گوشی است.

Redmi Note 13 Pro 5G از پردازنده Snapdragon 7s Gen 2 با فناوری ساخت 4 نانومتری، نمایشگر 6.67 اینچی AMOLED با نرخ نوسازی تا 120 هرتز، باتری 5100 میلی‌آمپرساعتی و شارژ سریع 67 واتی بهره می‌برد. به همین دلیل انتقال صحیح سیگنال و ارتباط پایدار میان بردهای داخلی برای عملکرد صحیح بخش‌های مختلف دستگاه اهمیت زیادی دارد. مشخصات کامل دستگاه را می‌توانید در صفحه رسمی Redmi Note 13 Pro 5G در سایت شیائومی مشاهده کنید.

مشخصات فلت مین شیائومی Redmi Note 13 Pro 5G

• نام محصول: فلت مادربرد گوشی Redmi Note 13 Pro 5G
• نام انگلیسی: Xiaomi Redmi Note 13 Pro 5G Motherboard Flex
• نام‌های رایج: Main Flex Cable، Main Board Flex Cable و Inter-board Flex Cable
• نوع قطعه: کابل فلت ارتباطی بین بردها
• کاربرد: انتقال سیگنال و ارتباط الکتریکی میان مادربرد و ساب‌برد
• ساختار: مدار چاپی انعطاف‌پذیر FPC با کانکتور در دو طرف
• سازگاری: Xiaomi Redmi Note 13 Pro 5G
• شناسه سرویس در برخی منابع: 1350204000328A

نقش و عملکرد فلت رابط مادربرد ردمی نوت 13 پرو 5جی

فلت رابط مادربرد ردمی نوت 13 پرو 5جی نقش یک مسیر ارتباطی بین دو برد اصلی گوشی را ایفا می‌کند. این فلت در یک سمت به مادربرد و در سمت دیگر به ساب‌برد متصل می‌شود و مسیرهای رسانای داخلی آن امکان انتقال سیگنال‌های مورد نیاز بین این دو بخش را فراهم می‌کنند. طبق راهنمای تخصصی VRM24، هنگام باز کردن این مدل، کانکتور کابل بین‌بردی از قسمت پایینی دستگاه جدا شده و در مراحل بعدی نیز اتصال آن در بخش مادربرد جدا می‌شود.

محل قرارگیری فلت مین شیائومی Redmi Note 13 Pro 5G

این فلت در بخش داخلی گوشی و در فضای میان مادربرد و ساب‌برد قرار گرفته است. ساب‌برد در قسمت پایینی گوشی قرار دارد و در این مدل، پورت USB Type-C، میکروفون و کانکتور سیم‌کارت روی این برد قرار گرفته‌اند. فلت ارتباطی از طریق کانکتورهای دو سر خود به بردها متصل می‌شود و برای دسترسی به آن باید گوشی باز شده و پوشش‌های داخلی و اتصالات مربوطه با دقت جدا شوند. راهنمای VRM24 فرایند باز کردن این مدل را دارای درجه دشواری متوسط معرفی می‌کند.

علائم خراب شدن فلت رابط مادربرد ردمی نوت 13 پرو 5جی

• قطع یا ناپایداری ارتباط میان مادربرد و ساب‌برد
• بروز اختلال در برخی عملکردهای مرتبط با برد پایینی گوشی
• مشاهده آسیب، پارگی، تاخوردگی یا خم‌شدگی شدید روی فلت
• شل شدن یا آسیب دیدن کانکتورهای دو سر فلت
• ایجاد مشکل پس از ضربه، فشار، تعمیر یا باز کردن گوشی
• برطرف نشدن مشکل پس از بررسی و اتصال مجدد صحیح کانکتورها

چه زمانی فلت مادربرد گوشی Redmi Note 13 Pro 5G نیاز به تعویض دارد؟

تعویض این قطعه زمانی منطقی است که پس از عیب‌یابی مشخص شود خود فلت دچار پارگی، آسیب مسیرهای رسانا یا خرابی فیزیکی کانکتورها شده است. صرف مشاهده یک مشکل در شارژ، صدا یا سایر عملکردهای گوشی به‌تنهایی به معنی خرابی فلت نیست و ابتدا باید کانکتورها، ساب‌برد، مادربرد و سایر قطعات مرتبط بررسی شوند. استفاده از قطعه سازگار با مدل دقیق دستگاه نیز اهمیت زیادی دارد، زیرا نسخه‌های مختلف یک گوشی ممکن است تفاوت‌هایی در قطعات داخلی داشته باشند.

نکات مهم هنگام تعویض فلت مین شیائومی Redmi Note 13 Pro 5G

پیش از شروع تعمیر، گوشی باید کاملاً خاموش شود و اتصال باتری با ابزار مناسب قطع شود. راهنمای VRM24 نیز استفاده از ابزار غیر فلزی برای جدا کردن کانکتورهای باتری و رعایت احتیاط برای جلوگیری از اتصال کوتاه را توصیه می‌کند. هنگام نصب فلت جدید نباید مسیر آن بیش از اندازه خم، کشیده یا تحت فشار قرار گیرد. همچنین بهتر است قبل از بستن کامل قاب، عملکرد دستگاه و ارتباط بردها بررسی شود.

برای مشاهده آموزش تخصصی باز کردن این گوشی می‌توانید راهنمای باز کردن و تعمیر Redmi Note 13 Pro 5G در سایت VRM24 را نیز بررسی کنید.

خرید فلت مادربرد گوشی Redmi Note 13 Pro 5G

برای خرید قطعات و لوازم تعمیراتی گوشی‌های شیائومی می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید. همچنین برای مشاهده مجموعه قطعات این مدل، صفحه قطعات گوشی شیائومی Redmi Note 13 Pro 5G در دسترس است.

آموزش باز کردن کامل گوشی شیائومی Redmi Note 13 Pro 5G

برای تعمیر فلت و دسترسی به بخش‌های داخلی گوشی، مشاهده مراحل باز کردن دستگاه می‌تواند به شناخت محل کانکتورها و ترتیب جداسازی قطعات کمک کند. ویدیوی زیر آموزش باز کردن کامل Xiaomi Redmi Note 13 Pro 5G را ارائه می‌دهد:

مشاهده ویدیو آموزش باز کردن کامل گوشی شیائومی Redmi Note 13 Pro 5G

سوالات متداول درباره فلت رابط مادربرد ردمی نوت 13 پرو 5جی

آیا فلت Main Flex همان فلت اتصال بین مادربرد و ساب‌برد است؟
بله. در این مدل، Main Flex به‌عنوان کابل ارتباطی بین برد اصلی و برد پایینی استفاده می‌شود و کانکتورهای آن به دو بخش داخلی دستگاه متصل هستند.

آیا خرابی این فلت همیشه باعث از کار افتادن گوشی می‌شود؟
خیر. نتیجه خرابی به مسیر یا کانکتوری که آسیب دیده و عملکردی که از طریق آن مسیر منتقل می‌شود بستگی دارد. بنابراین تشخیص دقیق پیش از تعویض قطعه ضروری است.

آیا هنگام تعویض فلت باید باتری جدا شود؟
برای کاهش خطر اتصال کوتاه و آسیب به مدار، در فرایند تعمیر توصیه می‌شود پیش از دستکاری کانکتورها، دستگاه خاموش و اتصال باتری با ابزار مناسب قطع شود.

در صورتی که درباره انتخاب قطعه مناسب، سازگاری فلت با گوشی یا مراحل تعمیر نیاز به راهنمایی دارید، می‌توانید از طریق تماس با ما با کارشناسان تلپارت در ارتباط باشید.
