کانکتور برد شارژ شیائومی Redmi Note 13 Pro 5G
مناسب برای تعویض با کانتور برد شارژ گوشی شیائومی ردمی نوت 13 پرو 5جی
تعداد پین: 60 عدد
قابل نصب بر روی ساب برد
بالاترین کیفیت موجود در بازار
کانکتور برد شارژ گوشی Redmi Note 13 Pro 5G یکی از کانکتورهای FPC مهم در ساختار داخلی دستگاه است که برای اتصال فلت رابط به برد شارژ یا ساب‌برد مورد استفاده قرار می‌گیرد. این قطعه با نام انگلیسی Xiaomi Redmi Note 13 Pro 5G FPC Charging Board connector شناخته می‌شود و نمونه موجود در تصویر از نوع 60 پین است. سالم بودن این کانکتور برای ایجاد یک اتصال پایدار بین فلت و برد اهمیت دارد و آسیب آن می‌تواند باعث اختلال در ارتباط میان بخش‌های مختلف دستگاه شود.
Redmi Note 13 Pro 5G از درگاه USB Type-C و شارژ سریع 67 واتی پشتیبانی می‌کند و دارای باتری 5100 میلی‌آمپرساعتی است. به همین دلیل، بخش شارژ و اتصالات روی برد پایینی نقش مهمی در عملکرد صحیح گوشی دارند. مشخصات رسمی دستگاه شامل نمایشگر 6.67 اینچی AMOLED، پردازنده Snapdragon 7s Gen 2 و پشتیبانی از شارژ 67 وات است.
کانکتور برد شارژ شیائومی ردمی نوت 13 پرو 5جی محل تماس دقیق بین کنتاکت‌های فلت و مدار چاپی برد است. هر یک از پین‌ها باید اتصال مکانیکی و الکتریکی مناسبی ایجاد کند تا سیگنال‌ها و خطوط مورد نیاز بین دو برد بدون قطع و وصل شدن منتقل شوند. در تعمیرات موبایل، سلامت کانکتور به اندازه سلامت خود فلت اهمیت دارد؛ زیرا حتی یک کانتکت خم‌شده، کثیف یا جداشده می‌تواند باعث ناپایداری ارتباط شود.

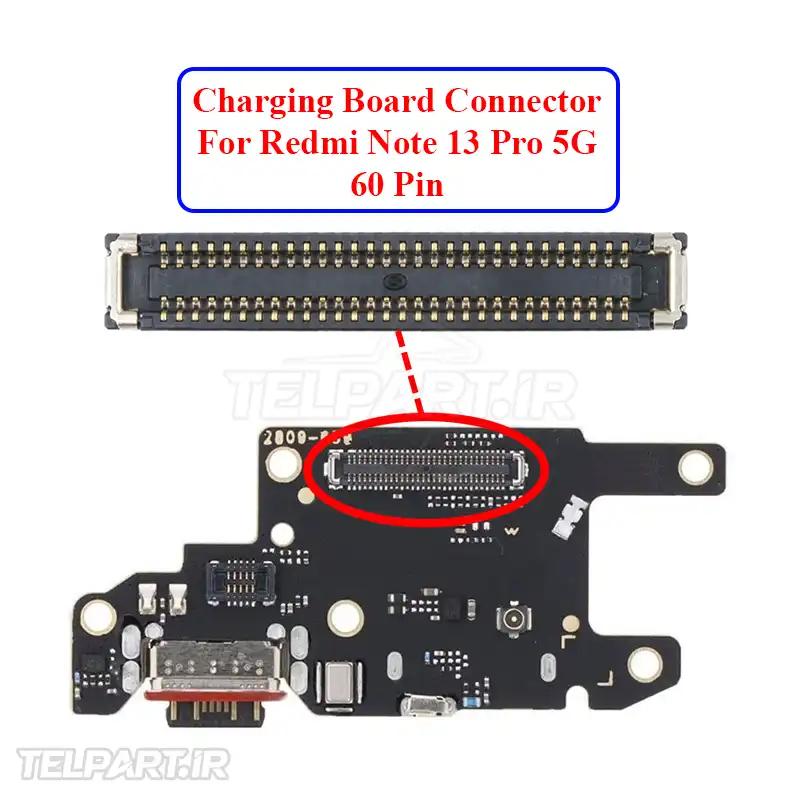

این کانکتور روی برد شارژ یا ساب‌برد قسمت پایینی Redmi Note 13 Pro 5G قرار می‌گیرد و با فلت ارتباطی بین‌بردی در ارتباط است. راهنمای کالبدشکافی VRM24 نشان می‌دهد که ساب‌برد این مدل در قسمت پایین گوشی قرار دارد و پورت شارژ، میکروفون و کانکتور کارت روی آن قرار گرفته‌اند. همچنین در مراحل باز کردن دستگاه، کانکتور کابل بین‌بردی جدا می‌شود. بنابراین برای دسترسی مستقیم به کانکتور، گوشی باید با ابزار مناسب باز شده و پوشش‌ها و اتصالات داخلی با دقت کنار گذاشته شوند.
اگر کانکتور از نظر ظاهری آسیب دیده باشد یا پین‌های آن اتصال صحیحی ایجاد نکنند، تعویض آن می‌تواند راه‌حل مناسب باشد. با این حال، پیش از تعویض باید خود فلت، کانکتورهای دو طرف، مسیرهای PCB و برد شارژ بررسی شوند. در صورتی که فقط آلودگی روی کنتاکت‌ها وجود داشته باشد، ممکن است مشکل با پاک‌سازی اصولی برطرف شود و نیازی به تعویض قطعه نباشد.
تعویض این قطعه یک کار تخصصی و نیازمند تجهیزات تعمیرات برد مانند هیتر، هویه و ابزار بزرگنمایی است. هنگام جدا کردن کانکتور معیوب باید از وارد کردن حرارت یا فشار بیش از حد به برد جلوگیری شود. پس از نصب قطعه جدید نیز لازم است هم‌ترازی پایه‌ها، کیفیت لحیم‌کاری و اتصال تمام پین‌ها با دقت بررسی شود. استفاده از کانکتور دقیقاً سازگار با مدل گوشی اهمیت زیادی دارد.
برای تهیه قطعات و لوازم تعمیرات موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید. برای مشاهده سایر قطعات این مدل نیز صفحه قطعات گوشی شیائومی Redmi Note 13 Pro 5G در دسترس است.
در زمان سفارش، فقط به ظاهر کانکتور اکتفا نکنید. تعداد پین، شکل بدنه، آرایش کنتاکت‌ها، ابعاد و محل نصب باید با نمونه اصلی مطابقت داشته باشد. کانکتور موجود در تصویر با آرایش 60 پین برای اتصال فلت برد شارژ این مدل معرفی شده است. مقایسه تصویر قطعه، مدل دقیق گوشی و ساختار برد پیش از خرید، احتمال انتخاب قطعه اشتباه را کاهش می‌دهد.
کانکتور برد شارژ شیائومی ردمی نوت 13 پرو 5جی چند پین دارد؟

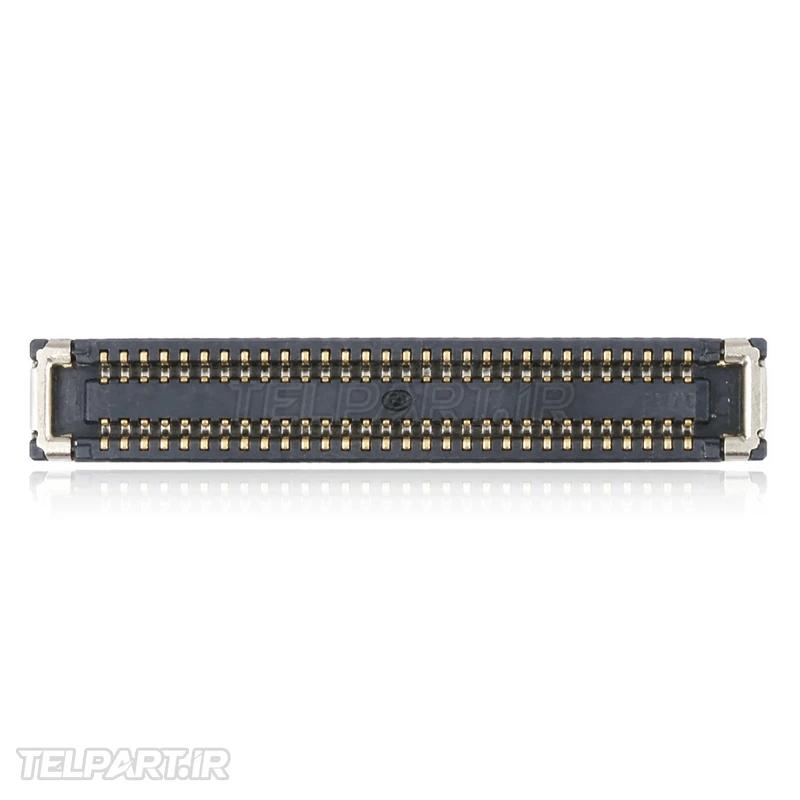

این کانکتور برای این مدل با ساختار 60 پین شناخته می‌شود و در تصویر نیز دو ردیف کنتاکت آن قابل مشاهده است.
آیا خرابی کانکتور به معنی خرابی برد شارژ است؟
خیر. کانکتور یک قطعه مجزا روی برد است و باید پیش از تعویض، خود کانکتور، فلت و مسیرهای مدار بررسی شوند.
آیا تعویض این کانکتور در خانه امکان‌پذیر است؟
به دلیل ظرافت پایه‌ها و نیاز به لحیم‌کاری دقیق، این کار برای تعمیرکار مجهز مناسب‌تر است. اشتباه در حرارت یا جای‌گذاری می‌تواند به PCB آسیب برساند.
برای اطلاعات بیشتر درباره ساختار و مشخصات گوشی می‌توانید مشخصات رسمی Redmi Note 13 Pro 5G در سایت شیائومی را ببینید. همچنین راهنمای تخصصی باز کردن Redmi Note 13 Pro 5G در VRM24 برای شناخت محل بردها و اتصالات داخلی مفید است.
اگر درباره انتخاب قطعه یا سازگاری آن با گوشی خود نیاز به راهنمایی دارید، از طریق تماس با ما با کارشناسان در ارتباط باشید.
