برد شارژ شیائومی Redmi Note 10S

برد شارژ ردمی نوت 10S؛ قطعه‌ای کلیدی برای شارژ و ارتباطات گوشی

برد شارژ ردمی نوت 10S یکی از مهم‌ترین قطعات داخلی این گوشی است که علاوه بر مدیریت فرآیند شارژ، وظیفه برقراری ارتباط بین درگاه USB، میکروفون، آنتن و برخی دیگر از بخش‌های سخت‌افزاری را بر عهده دارد. خرابی این قطعه می‌تواند باعث شارژ نشدن گوشی، قطع ارتباط با رایانه یا اختلال در عملکرد میکروفون شود. اگر قصد خرید قطعات این مدل را دارید، می‌توانید از صفحه قطعات گوشی شیائومی Redmi Note 10S در فروشگاه اینترنتی تلپارت بازدید کرده و قطعه مورد نیاز خود را تهیه کنید.

برد شارژ Redmi Note 10S چیست؟

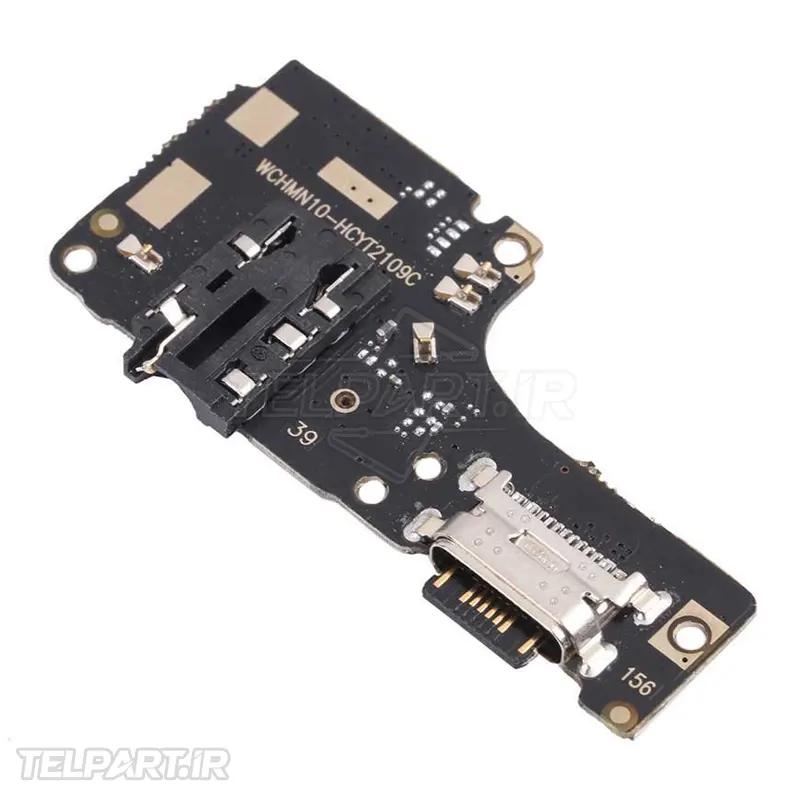

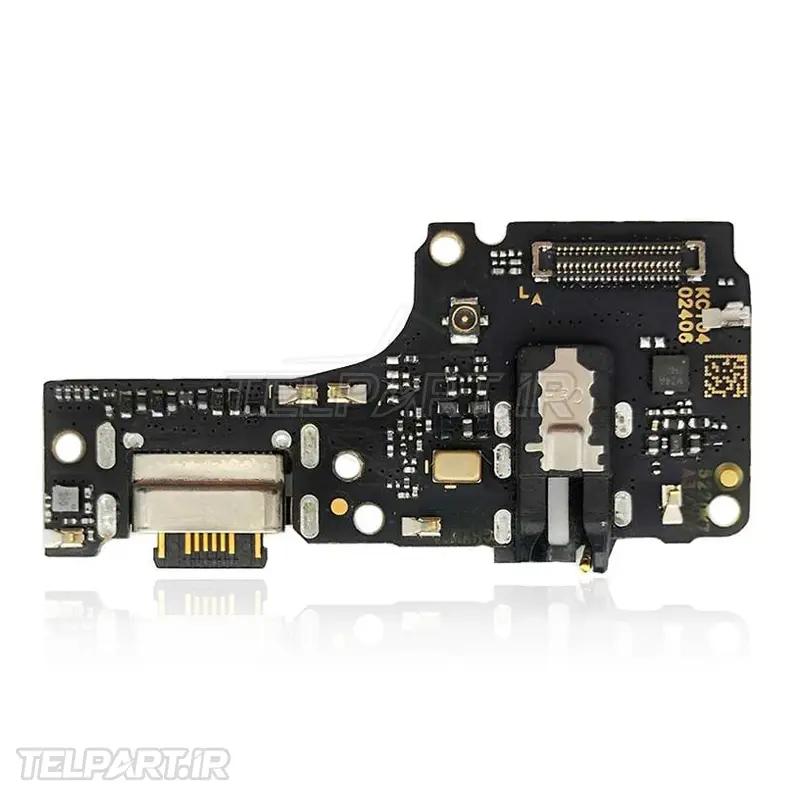

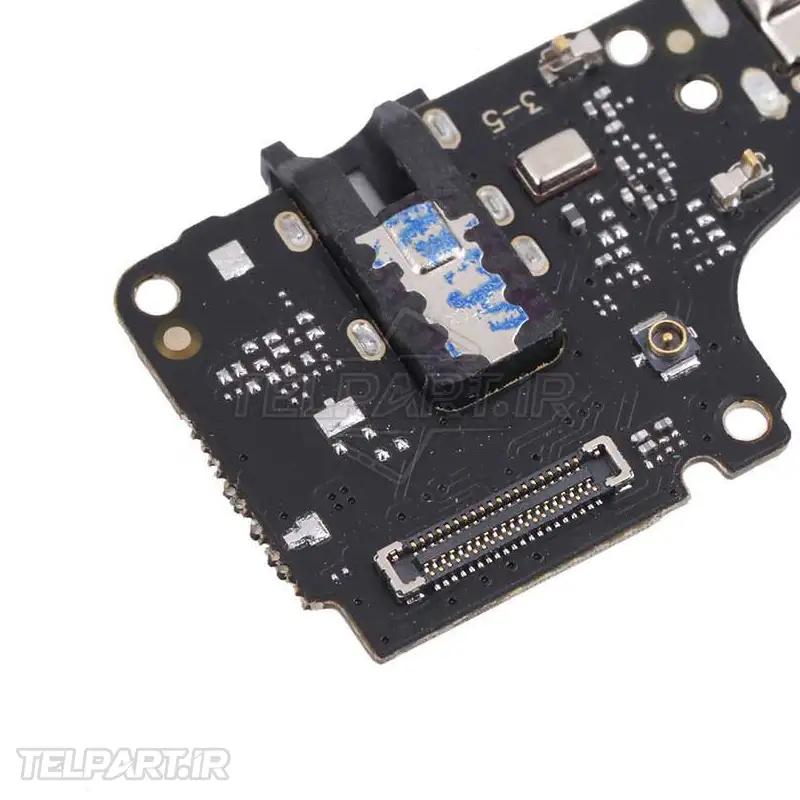

این قطعه که با نام Charging Board یا Sub Board نیز شناخته می‌شود، یک برد الکترونیکی مجزا در قسمت پایینی گوشی است که کانکتور شارژ USB Type-C، میکروفون اصلی، کانکتورهای ارتباطی و مسیرهای انتقال انرژی و داده روی آن قرار گرفته‌اند. در بسیاری از موارد، در صورت آسیب دیدن درگاه شارژ یا مدارهای این بخش، تعویض کامل برد نسبت به تعمیر آن راهکار مطمئن‌تر و سریع‌تری خواهد بود.

مشخصات برد شارژ

• مجهز به کانکتور USB Type-C.
• دارای میکروفون اصلی مکالمه.
• دارای کانکتور اتصال به فلت رابط و برد اصلی.
• شامل مسیرهای انتقال جریان شارژ و داده.
• دارای کنتاکت‌های اتصال به آنتن و مجموعه اسپیکر پایینی.
• طراحی اختصاصی برای گوشی Xiaomi Redmi Note 10S.

نقش و عملکرد ساب برد Redmi Note 10S

• انتقال جریان شارژ از درگاه USB به برد اصلی.
• برقراری ارتباط داده بین گوشی و رایانه.
• میزبانی از میکروفون اصلی دستگاه.
• اتصال به آنتن و برخی قطعات بخش پایینی گوشی.
• ایجاد ارتباط الکتریکی با برد اصلی از طریق فلت رابط.
• کمک به عملکرد صحیح شارژ سریع و انتقال اطلاعات.

محل قرارگیری داخل گوشی

• در پایین شاسی داخلی گوشی نصب شده است.
• در کنار مجموعه اسپیکر و موتور ویبره قرار دارد.
• کانکتور USB Type-C روی همین برد قرار گرفته است.
• از طریق فلت رابط به برد اصلی متصل می‌شود.
• پس از باز کردن قاب پشت و کاور محافظ قابل دسترسی است.

علائم خراب شدن برد شارژ ردمی نوت 10S

• شارژ نشدن یا قطع و وصل شدن شارژ.
• عدم شناسایی گوشی توسط رایانه.
• کار نکردن میکروفون اصلی هنگام تماس یا ضبط صدا.
• لق شدن یا آسیب دیدن سوکت شارژ.
• عدم عملکرد صحیح شارژ سریع.
• قطع ارتباط برخی قطعات متصل به برد پایینی.

دلایل رایج خرابی

نفوذ مایعات، وارد شدن فشار به کابل شارژ، استفاده از شارژرهای غیراستاندارد، نوسانات الکتریکی، ضربه شدید یا استهلاک درگاه USB از مهم‌ترین عوامل خرابی این قطعه هستند. در بسیاری از موارد، آسیب به کانکتور شارژ باعث اختلال در عملکرد کل برد شارژ Redmi Note 10S می‌شود و تعویض مجموعه کامل، بهترین راهکار خواهد بود.

آموزش تعویض

برای تعویض این قطعه باید قاب پشت، کاور محافظ و پیچ‌های داخلی باز شوند. سپس فلت‌های ارتباطی جدا شده و برد پایینی جایگزین می‌شود. اگر تجربه کافی در تعمیرات موبایل ندارید، بهتر است این کار را به تعمیرکار متخصص بسپارید. مراحل کامل تعویض را می‌توانید در ویدیو آموزش تعویض برد شارژ ردمی نوت 10S مشاهده کنید.

پرسش‌های متداول

آیا ساب برد Redmi Note 10S فقط وظیفه شارژ گوشی را بر عهده دارد؟

خیر. علاوه بر شارژ، این قطعه میزبان میکروفون اصلی، کانکتور USB، مسیر انتقال داده و برخی اتصالات آنتن نیز هست.

فلت شارژ Redmi Note 10S چه تفاوتی با برد شارژ دارد؟

فلت شارژ Redmi Note 10S کابل ارتباطی بین برد اصلی و برد شارژ است، در حالی که برد شارژ مجموعه‌ای از مدارها، سوکت USB و قطعات الکترونیکی را در خود جای داده است.

آیا خرابی سوکت شارژ به معنی خرابی کامل برد است؟

خیر. در برخی موارد امکان تعمیر یا تعویض سوکت وجود دارد، اما اگر مسیرهای الکترونیکی یا سایر قطعات آسیب دیده باشند، تعویض کامل برد گزینه مناسب‌تری خواهد بود.

خرید برد شارژ اصلی Redmi Note 10S

در زمان خرید، به کیفیت سوکت USB، سلامت میکروفون، کیفیت لحیم‌کاری و سازگاری کامل قطعه با مدل گوشی توجه کنید. استفاده از ساب برد Redmi Note 10S باکیفیت باعث عملکرد صحیح شارژ، انتقال پایدار اطلاعات و افزایش طول عمر دستگاه می‌شود. همچنین انتخاب فلت شارژ Redmi Note 10S سالم در کنار برد اصلی اهمیت زیادی در عملکرد صحیح گوشی دارد. اگر برای انتخاب قطعه مناسب به راهنمایی نیاز دارید، از طریق صفحه تماس با ما با کارشناسان تلپارت در ارتباط باشید. استفاده از برد شارژ Redmi Note 10S اصلی، بهترین عملکرد و بیشترین سازگاری را برای گوشی شما تضمین خواهد کرد.
