کانکتور ال سی دی شیائومی Redmi Note 10S

کانکتور ال سی دی شیائومی Redmi Note 10S | خرید، مشخصات، علائم خرابی و آموزش تعویض

یکی از قطعات بسیار مهم در مدار نمایشگر، کانکتور ال سی دی شیائومی Redmi Note 10S است که وظیفه ایجاد ارتباط الکتریکی میان فلت نمایشگر و مادربرد را بر عهده دارد. هرگونه آسیب به این کانکتور می‌تواند باعث قطع تصویر، ایجاد خطوط روی نمایشگر یا حتی روشن نشدن LCD شود. اگر قصد خرید این قطعه یا سایر قطعات اصلی این گوشی را دارید، می‌توانید از فروشگاه اینترنتی تلپارت بازدید کرده و صفحه قطعات شیائومی Redmi Note 10S را مشاهده کنید.

کانکتور ال سی دی شیائومی Redmi Note 10S چیست؟

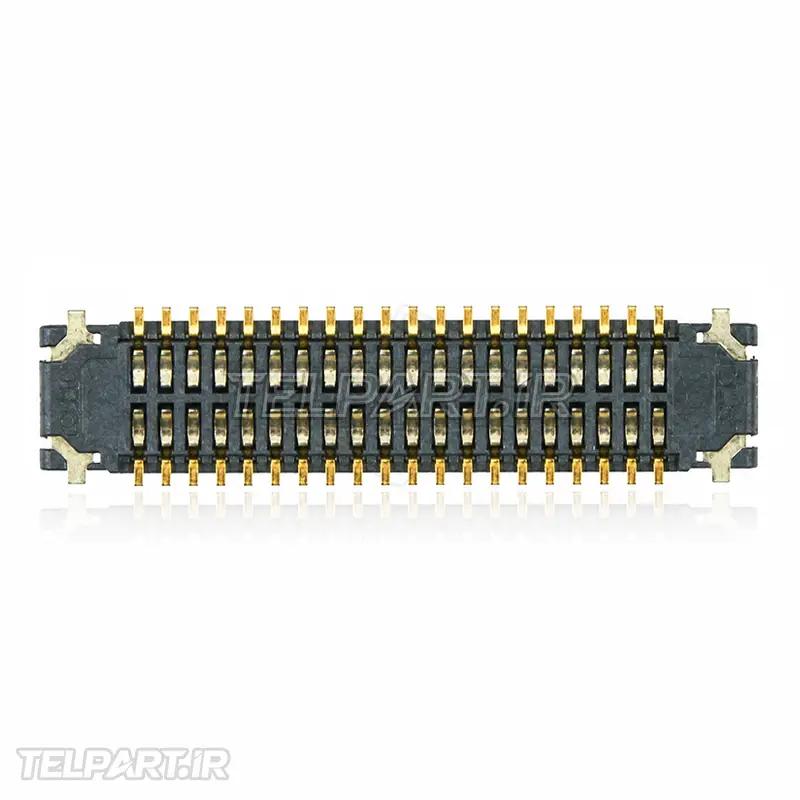

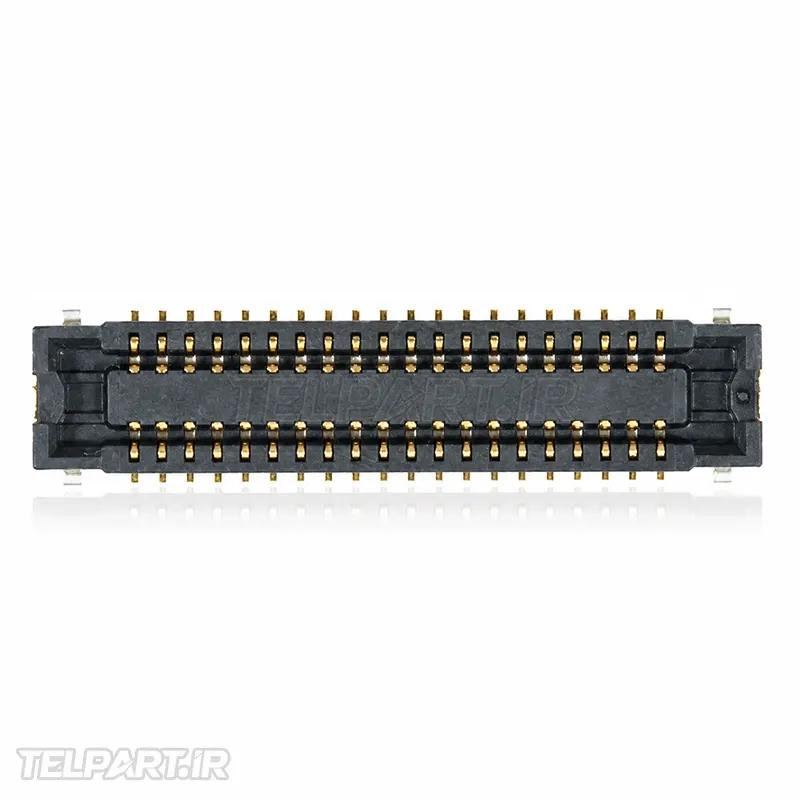

این قطعه که در منابع فنی معمولاً با نام LCD FPC Connector یا LCD Display Connector شناخته می‌شود، یک کانکتور بسیار ظریف از نوع Board-to-Board / FPC Connector است که روی مادربرد لحیم شده و فلت نمایشگر به آن متصل می‌شود. این کانکتور مسیر انتقال داده‌های تصویر، سیگنال‌های کنترلی و تغذیه نمایشگر را فراهم می‌کند و نقش مهمی در عملکرد صحیح صفحه‌نمایش دارد. به دلیل ابعاد بسیار کوچک، هرگونه فشار، ضربه یا استفاده نادرست از ابزار تعمیر می‌تواند به پایه‌های آن آسیب برساند.

مشخصات کانکتور ال سی دی

• طراحی اختصاصی برای Xiaomi Redmi Note 10S
• نوع اتصال: FPC / Board-to-Board Connector
• نصب مستقیم روی مادربرد با لحیم‌کاری دقیق
• مناسب برای اتصال فلت نمایشگر AMOLED
• دارای پایه‌های بسیار ظریف با فاصله کم (Fine Pitch)
• ساخته شده از آلیاژهای رسانای مقاوم در برابر اکسید شدن
• تعداد پین: بسته به نسخه مادربرد و تأمین‌کننده نمایشگر ممکن است متفاوت باشد و در منابع رسمی شیائومی تعداد پین به‌صورت عمومی اعلام نشده است؛ بنابراین هنگام خرید باید کانکتور دقیقاً با مادربرد گوشی مطابقت داشته باشد.

نقش و عملکرد کانکتور

• برقراری ارتباط بین فلت نمایشگر و مادربرد
• انتقال اطلاعات تصویر به صفحه‌نمایش
• انتقال ولتاژ و سیگنال‌های موردنیاز نمایشگر
• حفظ اتصال پایدار بدون افت کیفیت تصویر
• جلوگیری از قطع و وصل شدن ارتباط LCD

محل قرارگیری در داخل گوشی

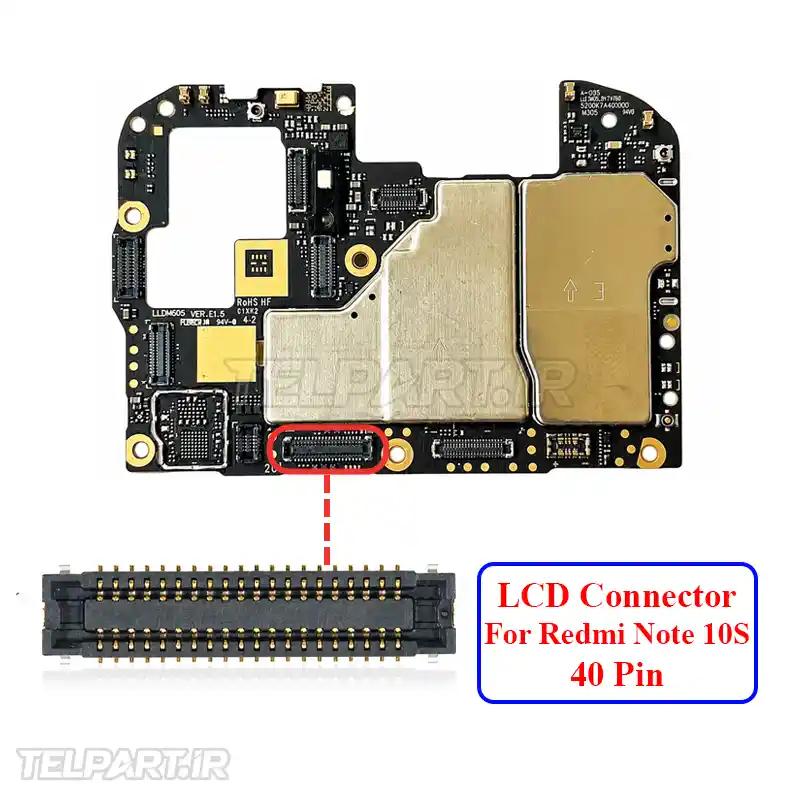

کانکتور ال سی دی شیائومی ردمی نوت 10S روی مادربرد و در بخش بالایی دستگاه قرار دارد. فلت نمایشگر پس از عبور از قسمت میانی گوشی، به این کانکتور متصل می‌شود. برای دسترسی به آن باید قاب پشت، محافظ‌های داخلی و در برخی مراحل، باتری یا سایر قطعات مزاحم باز شوند. به دلیل حساسیت زیاد این قطعه، استفاده از ابزار استاندارد و هیتر مناسب در زمان تعمیر ضروری است.

علائم خراب شدن کانکتور ال سی دی

• روشن نشدن نمایشگر با وجود سالم بودن LCD
• قطع و وصل شدن تصویر هنگام حرکت دادن گوشی
• نمایش خطوط افقی یا عمودی روی صفحه
• پرش تصویر یا چشمک زدن نمایشگر
• شل شدن اتصال فلت نمایشگر
• شکستگی یا کنده شدن پایه‌های کانکتور

چه زمانی باید کانکتور تعویض شود؟

• شکستن یا خم شدن پایه‌های کانکتور
• کنده شدن کانکتور از روی مادربرد
• سوختگی یا اکسید شدن پایه‌ها بر اثر نفوذ مایعات
• عدم برقراری ارتباط صحیح پس از تعویض LCD
• خرابی ناشی از تعمیر غیراصولی یا استفاده از ابزار نامناسب

سوالات متداول

آیا خرابی کانکتور با خرابی LCD علائم مشابهی دارد؟

بله. در بسیاری از موارد علائمی مانند سیاه شدن صفحه یا قطع تصویر می‌تواند هم ناشی از خرابی نمایشگر و هم خرابی کانکتور باشد؛ به همین دلیل پیش از تعویض قطعات، بررسی تخصصی مادربرد توصیه می‌شود.

آیا امکان تعمیر کانکتور وجود دارد؟

بله، در صورتی که آسیب محدود به کانکتور باشد، تعمیرکار با استفاده از تجهیزات میکروسولدینگ می‌تواند آن را تعویض کند. البته این کار نیازمند مهارت و ابزار تخصصی است.

آیا تعویض کانکتور نیاز به لحیم‌کاری دارد؟

بله. این قطعه به‌صورت مستقیم روی مادربرد لحیم شده و تعویض آن بدون تجهیزات حرفه‌ای امکان‌پذیر نیست.

آموزش تعویض کانکتور ال سی دی شیائومی ردمی نوت 10S

برای مشاهده مراحل باز کردن گوشی و دسترسی به محل قرارگیری این قطعه، می‌توانید ویدیوی آموزشی را از طریق این لینک مشاهده کنید. همچنین مطالعه مشخصات سخت‌افزاری منتشرشده در GSMArena و راهنماهای تعمیر وب‌سایت iFixit می‌تواند اطلاعات مفیدی درباره ساختار داخلی گوشی و محل قرارگیری قطعات در اختیار شما قرار دهد.

راهنمای خرید

هنگام خرید کانکتور ال سی دی شیائومی Redmi Note 10S به کیفیت ساخت، سلامت پایه‌ها، دقت ابعاد و سازگاری کامل با نسخه مادربرد گوشی توجه کنید. استفاده از کانکتور استاندارد باعث برقراری ارتباط پایدار بین نمایشگر و برد اصلی شده و احتمال بروز مشکلات بعدی را کاهش می‌دهد. اگر برای انتخاب قطعه مناسب یا دریافت مشاوره تخصصی نیاز به راهنمایی دارید، از طریق صفحه تماس با ما با کارشناسان تلپارت در ارتباط باشید.

در نهایت، استفاده از کانکتور ال سی دی شیائومی ردمی نوت 10S باکیفیت نقش مهمی در عملکرد صحیح نمایشگر دارد. اگر پس از تعویض LCD همچنان تصویر نمایش داده نمی‌شود یا ارتباط نمایشگر ناپایدار است، بررسی و در صورت نیاز تعویض کانکتور ال سی دی شیائومی ردمی نوت 10S می‌تواند راه‌حل مؤثری برای رفع مشکل باشد.
