کانکتور مادربرد شیائومی Redmi Note 10S

کانکتور مادربرد شیائومی Redmi Note 10S؛ اتصال پایدار میان برد اصلی و فلت‌های داخلی گوشی

کانکتور مادربرد شیائومی Redmi Note 10S یکی از قطعات بسیار مهم روی برد اصلی گوشی است که ارتباط الکتریکی میان مادربرد و فلت‌های داخلی را برقرار می‌کند. این قطعه با وجود ابعاد کوچک، نقش بزرگی در انتقال جریان، داده و سیگنال‌های کنترلی دارد و خرابی آن می‌تواند باعث بروز مشکلاتی مانند شارژ نشدن، روشن نشدن دستگاه، از کار افتادن نمایشگر یا اختلال در عملکرد برد شارژ شود. اگر قصد خرید این قطعه یا سایر قطعات اصلی این مدل را دارید، می‌توانید از صفحه قطعات گوشی شیائومی Redmi Note 10S در فروشگاه اینترنتی تلپارت بازدید کنید.

کانکتور مادربرد چیست و چه وظیفه‌ای دارد؟

در گوشی Redmi Note 10S بخش‌های مختلف سخت‌افزاری از طریق فلت‌های انعطاف‌پذیر (Flex Cable) به مادربرد متصل می‌شوند. این ارتباط به وسیله کانکتورهای Board-to-Board یا FPC Connector برقرار می‌شود. کانکتور مین شیائومی Redmi Note 10S به گونه‌ای طراحی شده است که ضمن اشغال فضای کم، اتصال بسیار دقیق و مطمئنی را میان برد اصلی و سایر قطعات داخلی برقرار کند و از افت سیگنال یا قطعی ارتباط جلوگیری نماید.

مشخصات فنی

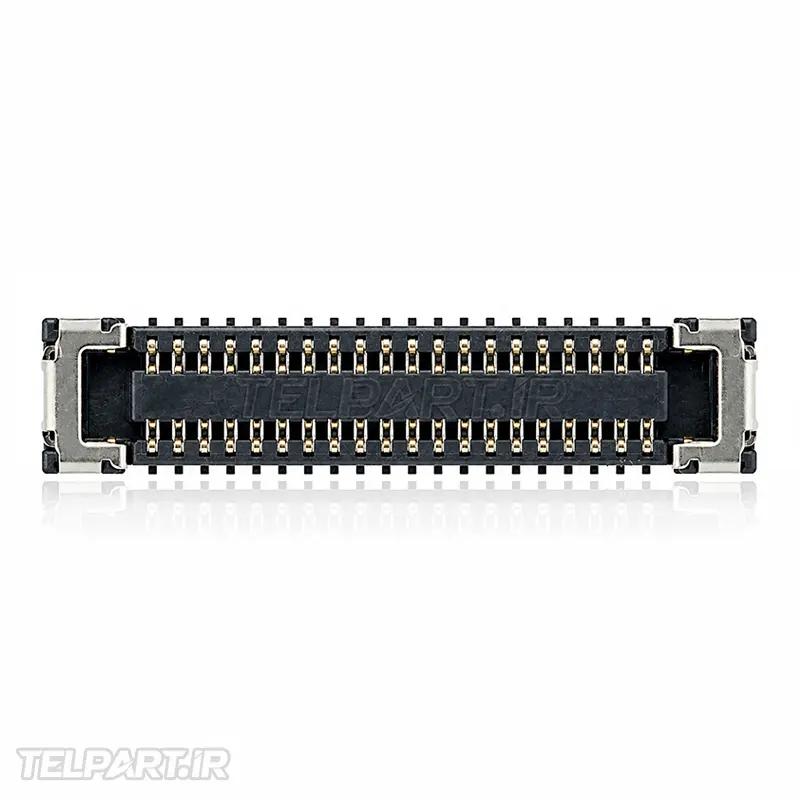

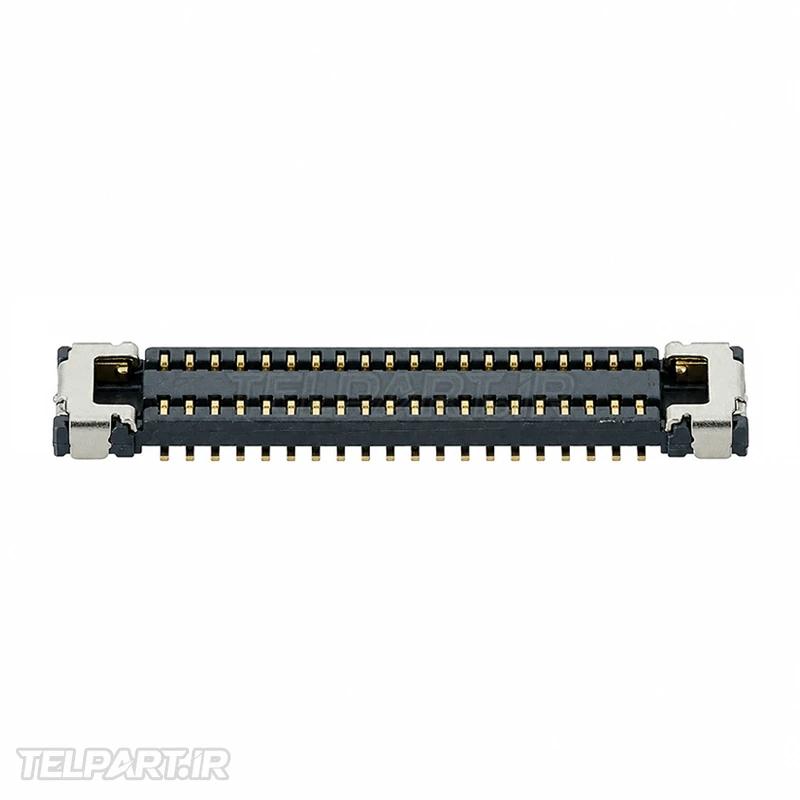

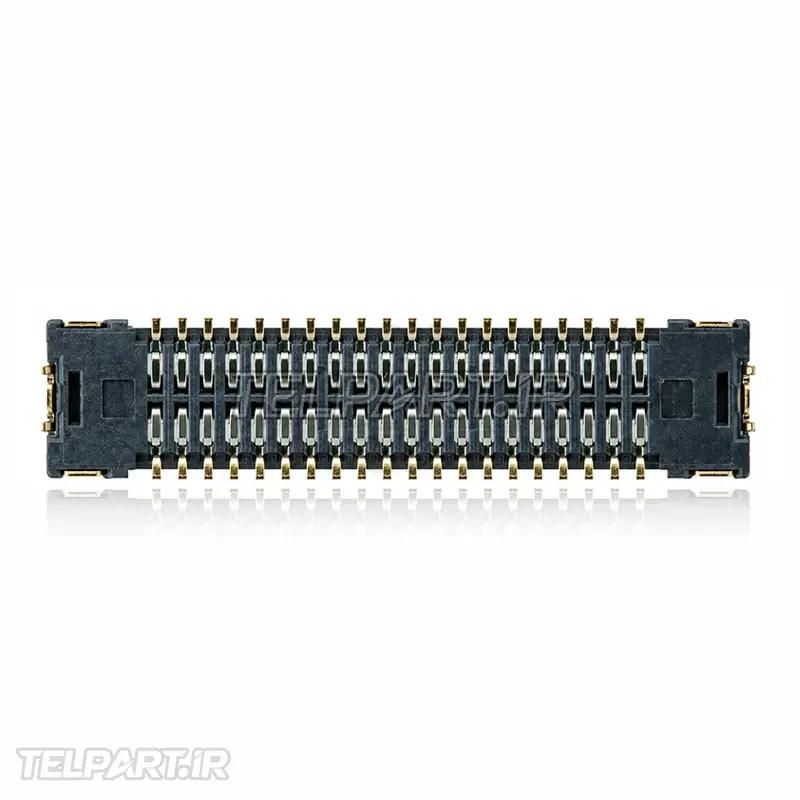

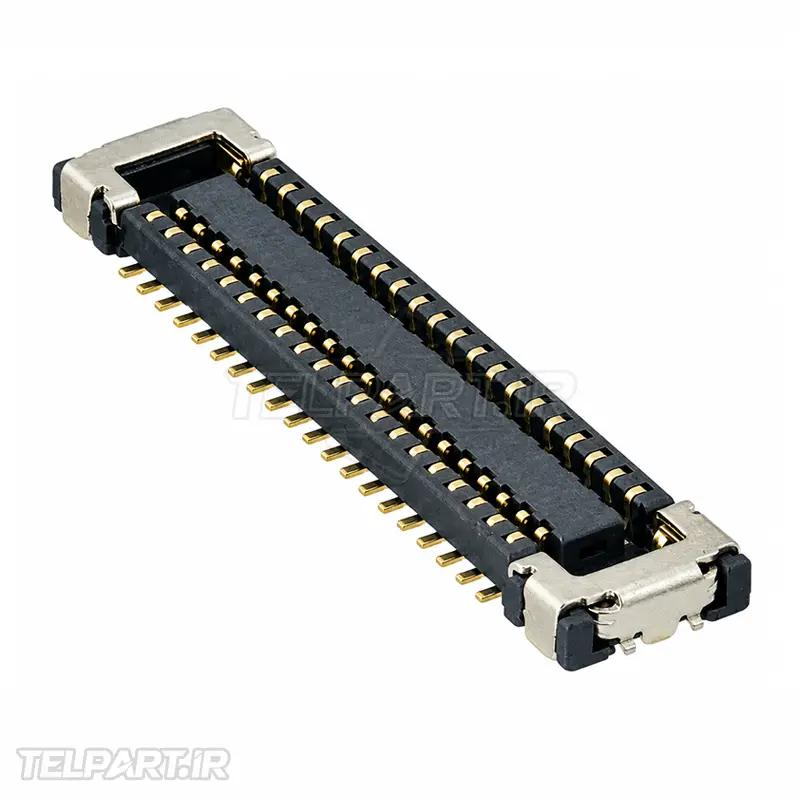

• نام انگلیسی: Xiaomi Redmi Note 10S Motherboard Connector
• نوع کانکتور: Board to Board (BTB / FPC Connector)
• محل نصب: روی مادربرد اصلی گوشی
• نوع اتصال: فشاری و لحیم‌شده روی برد
• تعداد پین‌ها: ۴۰ پین (۲۰ پین در هر ردیف)
• دارای پایه‌های آبکاری‌شده با رسانایی بالا
• مناسب برای اتصال فلت برد شارژ و سایر مدارهای ارتباطی

نقش و عملکرد کانکتور

• برقراری ارتباط بین مادربرد و برد شارژ
• انتقال جریان الکتریکی بین دو برد
• انتقال سیگنال‌های کنترلی و داده
• ایجاد اتصال مکانیکی مطمئن برای فلت رابط
• کمک به عملکرد صحیح مدار شارژ، USB و سایر بخش‌های وابسته

محل قرارگیری داخل گوشی

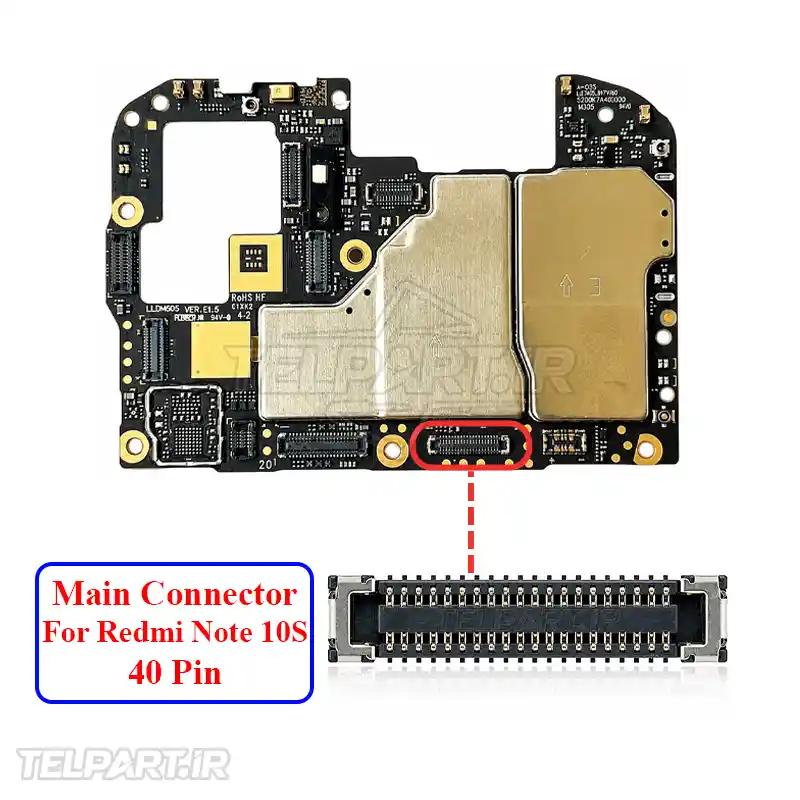

این قطعه روی مادربرد و در محل اتصال فلت رابط برد اصلی و برد پایین قرار دارد. پس از باز کردن قاب پشت، جدا کردن محافظ‌های فلزی و قطع اتصال باتری، کانکتور به راحتی قابل مشاهده است. با توجه به تراکم بالای پایه‌های آن، هرگونه فشار بیش از حد یا استفاده از ابزار نامناسب می‌تواند باعث آسیب دیدن پایه‌ها یا جدا شدن کانکتور از برد شود.

علائم خراب شدن

• شارژ نشدن یا قطع و وصل شدن شارژ
• روشن نشدن گوشی
• از کار افتادن برد شارژ یا درگاه USB
• قطع ارتباط بین مادربرد و برد پایین
• خاموش شدن ناگهانی گوشی هنگام حرکت دادن دستگاه
• شکستن، خم شدن یا جدا شدن پایه‌های کانکتور

چه زمانی باید کانکتور تعویض شود؟

• در صورت شکستن یا کنده شدن پایه‌های فلزی
• زمانی که کانکتور از روی مادربرد جدا شده باشد.
• در صورت اکسید شدن پایه‌ها بر اثر نفوذ مایعات
• اگر پس از تعویض فلت رابط همچنان ارتباط بین دو برد برقرار نشود.
• بعد از آسیب ناشی از ضربه یا تعمیرات غیراصولی

نکات مهم هنگام تعویض

تعویض این قطعه نیازمند تجهیزات تخصصی تعمیرات برد مانند هیتر، هویه هوای گرم، میکروسکوپ و ابزارهای دقیق SMD است. همچنین باید مسیرهای اطراف کانکتور از نظر قطع شدگی یا آسیب بررسی شوند تا پس از نصب قطعه جدید، ارتباط بین بردها کاملاً پایدار باشد. استفاده از کانکتور برد اصلی شیائومی Redmi Note 10S با کیفیت مناسب، احتمال خرابی مجدد را به میزان قابل توجهی کاهش می‌دهد.

سوالات متداول

آیا خرابی کانکتور مادربرد باعث روشن نشدن گوشی می‌شود؟

بله. اگر ارتباط میان برد اصلی و برد شارژ یا سایر فلت‌های حیاتی قطع شود، ممکن است گوشی روشن نشود یا عملکرد برخی بخش‌ها کاملاً مختل گردد.

آیا امکان تعمیر کانکتور وجود دارد؟

اگر تنها تعدادی از پایه‌ها خم شده باشند، در برخی موارد امکان ترمیم وجود دارد؛ اما در صورت شکستگی یا جدا شدن کانکتور، تعویض کامل بهترین و مطمئن‌ترین راهکار است.

آیا تعداد پین‌های کانکتور اهمیت دارد؟

بله. این مدل دارای ۴۰ پین است و هر پایه وظیفه مشخصی در انتقال جریان یا سیگنال دارد. آسیب حتی یک پایه نیز می‌تواند باعث بروز اختلال در عملکرد گوشی شود.

جمع‌بندی

کانکتور مادربرد شیائومی ردمی نوت 10 اس یکی از حساس‌ترین قطعات روی برد اصلی گوشی است و وظیفه برقراری ارتباط میان بخش‌های مختلف دستگاه را بر عهده دارد. استفاده از قطعه استاندارد و نصب صحیح آن، تأثیر مستقیمی بر عملکرد پایدار گوشی خواهد داشت. اگر به دنبال خرید کانکتور مادربرد شیائومی Redmi Note 10S یا سایر قطعات اصلی این مدل هستید، می‌توانید از طریق فروشگاه اینترنتی تلپارت اقدام کنید. همچنین برای دریافت راهنمایی بیشتر، از طریق صفحه تماس با ما با کارشناسان ما در ارتباط باشید.
