کانکتور شارژ شیائومی Redmi Note 7

کانکتور شارژ گوشی Redmi Note 7

کانکتور شارژ گوشی Redmi Note 7 یکی از قطعات مهم درگاه شارژ این گوشی است که وظیفه ایجاد اتصال فیزیکی و الکتریکی میان کابل USB Type-C و مدار شارژ دستگاه را بر عهده دارد. این قطعه با توجه به طراحی Redmi Note 7 باید با ساختار و ابعاد دقیق گوشی سازگار باشد. شیائومی برای این مدل از پورت USB Type-C استفاده کرده و دستگاه از فناوری شارژ سریع Qualcomm Quick Charge 4 نیز پشتیبانی می‌کند. بنابراین سلامت کانکتور شارژ برای شارژ پایدار و انتقال صحیح اتصال USB اهمیت زیادی دارد.

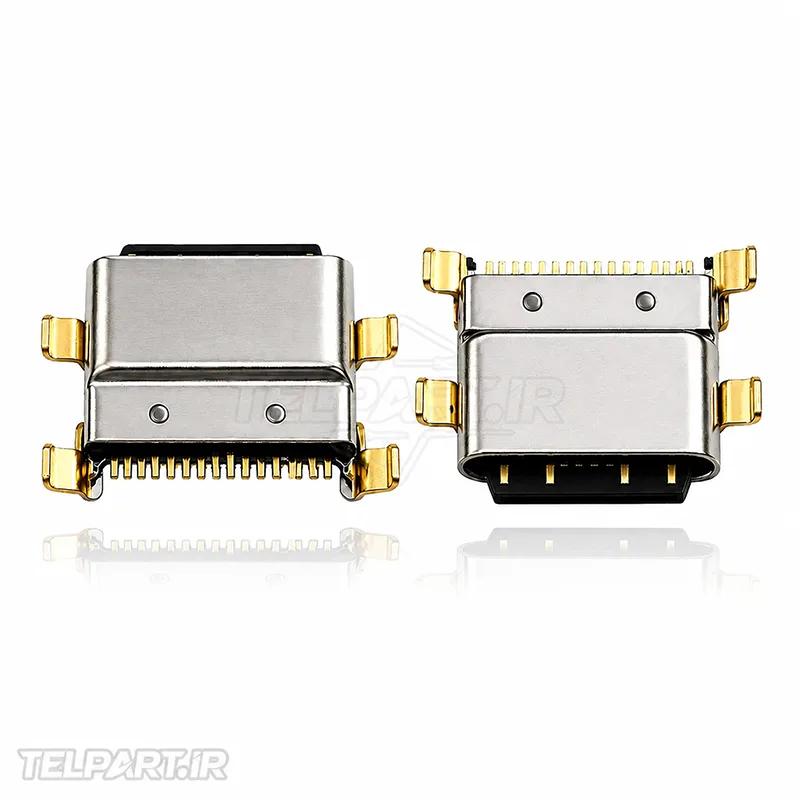

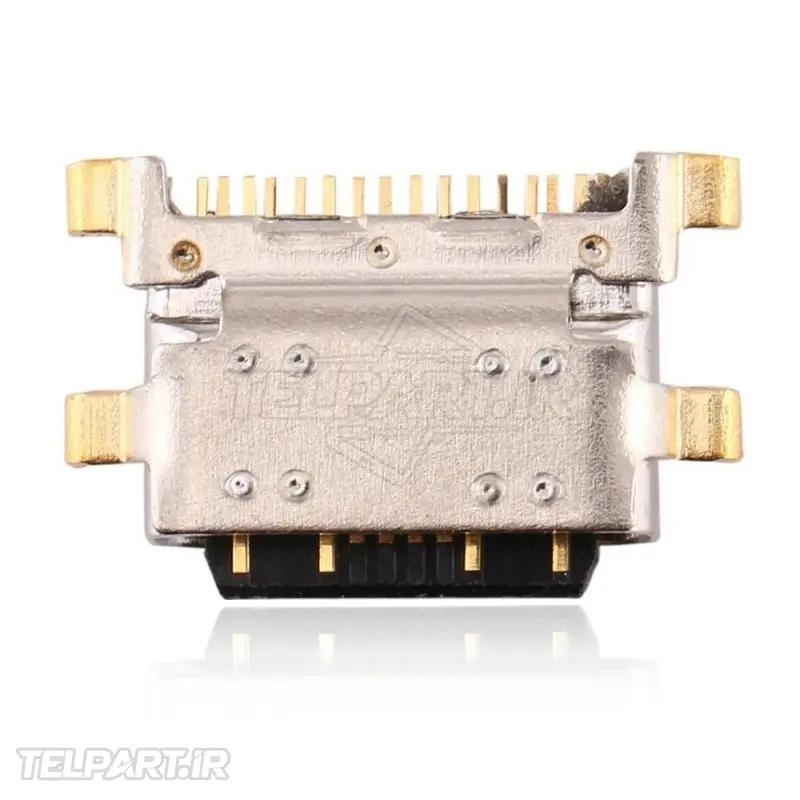

کانکتور شارژ شیائومی Redmi Note 7 در قسمت پایینی گوشی و در مجموعه برد پایینی یا Sub-board قرار می‌گیرد. این قطعه در اثر استفاده مداوم، ورود گردوغبار، فشار نامناسب کابل، ضربه یا اتصال و جدا کردن مکرر کابل می‌تواند دچار فرسودگی یا آسیب شود. تصویر محصول نیز نمونه‌ای از کانکتور USB Type-C مورد استفاده برای تعمیر و تعویض این بخش را نشان می‌دهد.

مشخصات کانکتور شارژ گوشی Redmi Note 7

• نوع کانکتور: USB Type-C
• مناسب برای: Xiaomi Redmi Note 7
• محل استفاده: مجموعه درگاه شارژ و برد پایینی گوشی
• کاربرد اصلی: ایجاد اتصال بین کابل شارژ و مدار دستگاه
• پشتیبانی گوشی از فناوری شارژ سریع: Qualcomm Quick Charge 4
• نوع تعمیر: تعویض کانکتور معیوب با قطعه سازگار
• نیاز به دقت بالا هنگام جداسازی و لحیم‌کاری روی برد

نقش و عملکرد کانکتور شارژ شیائومی Redmi Note 7

وظیفه اصلی کانکتور شارژ، برقراری ارتباط میان کابل USB Type-C و مدار الکترونیکی گوشی است. هنگام قرار دادن کابل، پایه‌های فلزی داخل کانکتور با کانکتور کابل در تماس قرار می‌گیرند و مسیرهای لازم برای شارژ و ارتباط USB برقرار می‌شوند. اگر این پایه‌ها آسیب ببینند یا اتصال آن‌ها به برد دچار مشکل شود، گوشی ممکن است شارژ نشود یا شارژ آن به‌صورت ناپایدار انجام شود.

از آنجا که این قطعه در قسمت پایینی بدنه قرار دارد، دسترسی به آن مستلزم باز کردن گوشی و جدا کردن بخش‌های داخلی است. در منابع کالبدشکافی Redmi Note 7 نیز ساختار سه‌بخشی گوشی شامل مادربرد در قسمت بالا، باتری در قسمت میانی و Sub-board در قسمت پایین توضیح داده شده است. بنابراین تعمیر سوکت شارژ نیازمند مهارت کافی در باز کردن دستگاه و کار روی برد است.

محل قرارگیری کانکتور داخل گوشی

سوکت شارژ گوشی ردمی نوت 7 در لبه پایینی دستگاه قرار دارد؛ همان قسمتی که کاربر کابل USB Type-C را وارد گوشی می‌کند. این کانکتور روی مجموعه مربوط به برد پایینی قرار گرفته و به مسیرهای الکتریکی مرتبط با شارژ متصل است. به همین دلیل هنگام تعویض آن باید علاوه بر خود کانکتور، سلامت پدهای لحیم، مسیرهای برد و سایر اجزای اطراف نیز بررسی شود.

علائم خرابی کانکتور شارژ

• شارژ نشدن گوشی با وجود سالم بودن شارژر و کابل
• قطع و وصل شدن شارژ هنگام حرکت دادن کابل
• نیاز به قرار دادن کابل در زاویه خاص برای شروع شارژ
• شل شدن غیرعادی کابل داخل درگاه
• شارژ بسیار ناپایدار یا کند شدن غیرعادی فرآیند شارژ
• مشاهده خم شدن، شکستگی یا خوردگی پایه‌های داخلی کانکتور
• آسیب دیدن محل لحیم کانکتور روی برد در اثر فشار یا ضربه

چه زمانی نیاز به تعویض کانکتور است؟

سوکت شارژ گوشی ردمی نوت 7 زمانی باید تعویض شود که پس از بررسی کابل، شارژر، باتری و مسیرهای مدار مشخص شود خود کانکتور آسیب دیده است. پیش از تعویض بهتر است داخل درگاه از نظر وجود پرز و گردوغبار نیز بررسی و تمیز شود؛ زیرا تجمع آلودگی می‌تواند مانع اتصال صحیح کابل شود. اگر کانکتور لق شده، پایه‌های آن شکسته یا اتصال آن به برد آسیب دیده باشد، تعویض تخصصی می‌تواند راه‌حل مناسبی باشد.

نکات مهم هنگام تعویض کانکتور

تعویض کانکتور USB Type-C معمولاً یک کار تخصصی است و در صورت جدا کردن قطعه با حرارت یا ابزار نامناسب، احتمال آسیب به پدهای برد و مسیرهای ظریف PCB وجود دارد. بنابراین بهتر است قبل از تعمیر، باتری از مدار جدا شود و عملیات لحیم‌کاری توسط تعمیرکار مسلط به تعمیرات برد انجام شود. برای آشنایی بیشتر با ساختار داخلی Redmi Note 7 می‌توانید راهنمای باز کردن و تعمیر Redmi Note 7 را مشاهده کنید.

سوالات متداول درباره کانکتور شارژ Redmi Note 7

آیا Redmi Note 7 از USB Type-C استفاده می‌کند؟
بله. شیائومی در مشخصات رسمی این گوشی استفاده از USB Type-C را تأیید کرده است و این مدل از Qualcomm Quick Charge 4 نیز پشتیبانی می‌کند.

آیا خرابی کانکتور همیشه به معنی خرابی برد شارژ است؟
خیر. ممکن است مشکل از کثیفی داخل درگاه، کابل، شارژر، پدهای لحیم یا سایر بخش‌های مدار شارژ باشد. بنابراین قبل از تعویض قطعه باید عیب‌یابی کامل انجام شود.

آیا می‌توان کانکتور را بدون تعویض کل برد تعویض کرد؟
در صورتی که ساختار برد و قطعه اجازه تعمیر داشته باشد، کانکتور می‌تواند توسط تعمیرکار متخصص از روی برد جدا و قطعه جدید روی آن نصب شود. این کار به تجهیزات مناسب تعمیرات برد و مهارت لحیم‌کاری نیاز دارد.
