برد شارژ شیائومی Redmi Note 7

برد شارژ گوشی Redmi Note 7

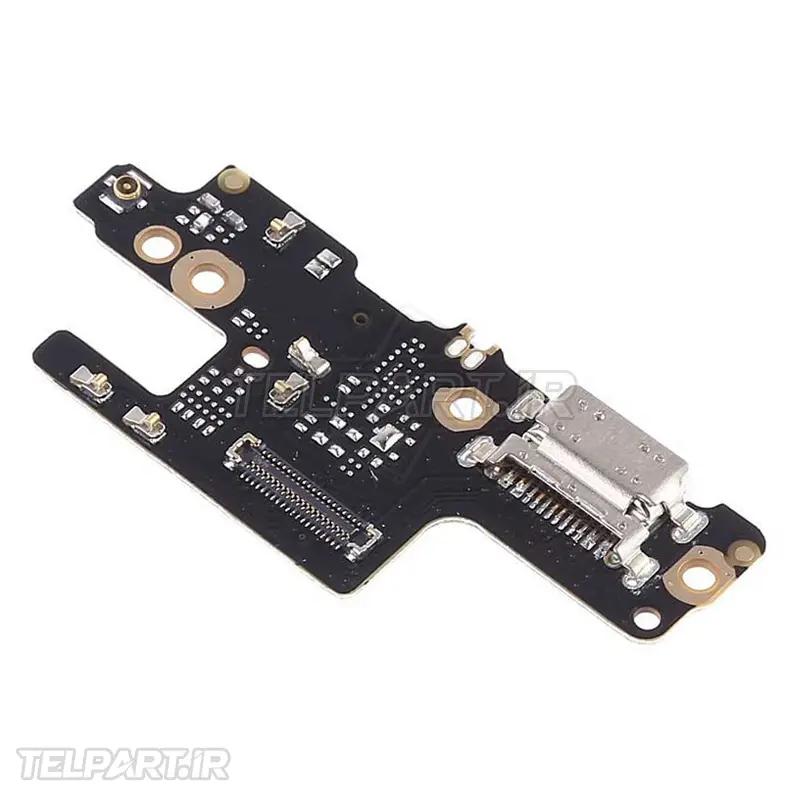

برد شارژ گوشی Redmi Note 7 یکی از قطعات مهم بخش پایینی دستگاه است که در ارتباط با شارژ باتری و انتقال اطلاعات از طریق درگاه USB Type-C نقش دارد. این قطعه که با نام Xiaomi Redmi Note 7 Charging Port نیز شناخته می‌شود، در قالب یک ساب‌برد در قسمت پایین گوشی نصب شده و در مدل موردنظر، مجموعه درگاه شارژ و بخش‌های مرتبط با آن را روی خود دارد. تصویر محصول نیز یک برد مشکی‌رنگ با کانکتور USB Type-C، محل‌های اتصال و اجزای الکترونیکی مربوط به بخش پایینی گوشی را نشان می‌دهد.

مشخصات برد شارژ Xiaomi Redmi Note 7

• نام انگلیسی: Xiaomi Redmi Note 7 Charging Port
• نام رایج: Charging Board، Charging Port Board و Sub-board
• مدل سازگار: Xiaomi Redmi Note 7
• نوع درگاه: USB Type-C
• محل نصب: قسمت پایینی گوشی
• کاربرد اصلی: ایجاد اتصال شارژ بین کابل USB-C و مدارهای داخلی گوشی
• قابلیت ارتباطی: انتقال اطلاعات از طریق درگاه USB
• اجزای مرتبط: کانکتور شارژ، اتصالات برد و در برخی نسخه‌های قطعه، میکروفون اصلی
• ساختار: برد مدار چاپی مخصوص بخش پایینی دستگاه
• نوع محصول: قطعه جایگزین برای تعمیر گوشی

شیائومی در مشخصات رسمی Redmi Note 7 استفاده از درگاه USB Type-C و پشتیبانی از Quick Charge 4 را اعلام کرده است. بنابراین سالم بودن مجموعه درگاه شارژ و اتصالات مربوط به آن برای شارژ صحیح و ارتباط پایدار گوشی با تجهیزات USB اهمیت زیادی دارد.

نقش و عملکرد ساب‌برد شارژ

ساب برد شیائومی Redmi Note 7 در پایین گوشی قرار دارد و در مسیر اتصال کابل شارژ به مدارهای داخلی دستگاه قرار می‌گیرد. این مجموعه علاوه بر فراهم کردن رابط فیزیکی USB Type-C، در نسخه‌های عرضه‌شده به‌عنوان قطعه تعمیراتی می‌تواند میکروفون اصلی و نقاط اتصال مربوط به بخش پایین گوشی را نیز در خود داشته باشد. به همین دلیل خرابی این مجموعه همیشه فقط با مشکل شارژ ظاهر نمی‌شود و ممکن است بعضی عملکردهای وابسته به قطعات نصب‌شده روی آن نیز تحت تأثیر قرار بگیرند.

• ایجاد اتصال بین کابل USB Type-C و گوشی
• فراهم کردن مسیر شارژ باتری
• امکان انتقال اطلاعات از طریق USB
• اتصال بخش پایینی گوشی به سایر مدارهای داخلی
• در برخی نسخه‌ها، میزبانی میکروفون اصلی دستگاه

محل قرارگیری برد شارژ در Redmi Note 7

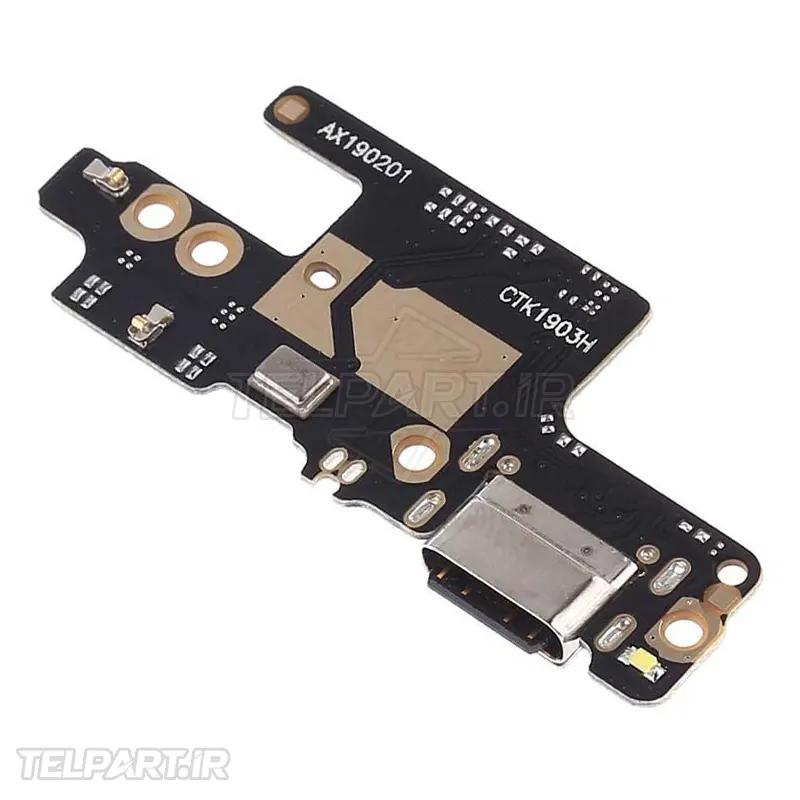

برد شارژ ردمی نوت 7 در قسمت پایینی بدنه و نزدیک محل قرارگیری درگاه USB Type-C نصب می‌شود. این بخش از مادربرد اصلی جدا بوده و به‌صورت یک مجموعه مجزا در قسمت پایین دستگاه قرار دارد. شکل قطعه موجود در تصویر نیز نشان می‌دهد که کانکتور USB-C در یک سمت برد قرار گرفته و چندین محل اتصال، سوراخ‌های نصب و اجزای الکترونیکی روی PCB تعبیه شده‌اند.

جدا بودن این مجموعه از مادربرد اصلی باعث می‌شود در بسیاری از موارد، در صورت آسیب فیزیکی درگاه شارژ، نیازی به تعویض کل مادربرد نباشد و بتوان مجموعه برد شارژ را بررسی یا تعویض کرد. البته تشخیص دقیق خرابی باید قبل از تعویض انجام شود.

علائم خرابی برد شارژ گوشی Redmi Note 7

• شارژ نشدن گوشی با کابل سالم
• قطع و وصل شدن شارژ هنگام حرکت دادن کابل
• نیاز به قرار دادن کابل در زاویه خاص برای شروع شارژ
• عدم شناسایی کابل USB یا کامپیوتر
• انتقال ناپایدار اطلاعات از طریق USB
• داغ شدن غیرعادی محل درگاه شارژ
• شل شدن یا آسیب دیدن فیزیکی سوکت USB Type-C
• کار نکردن صحیح میکروفون در صورت قرار داشتن میکروفون روی برد تعویضی

البته هر مشکل شارژ الزاماً به معنی خرابی خود برد نیست. کابل، آداپتور، آلودگی داخل درگاه، باتری، کانکتورهای داخلی و حتی مدار شارژ روی مادربرد نیز می‌توانند باعث بروز علائم مشابه شوند. بنابراین قبل از خرید قطعه بهتر است عیب‌یابی کامل انجام شود.

دلایل خرابی برد شارژ

درگاه USB Type-C در طول عمر گوشی بارها برای اتصال و جدا کردن کابل مورد استفاده قرار می‌گیرد و فشار مکانیکی، ورود گردوغبار، رطوبت یا ضربه می‌تواند به سوکت و اتصالات آن آسیب برساند. اگر کانکتور USB-C لق شده باشد یا پین‌های داخلی آن آسیب دیده باشند، تعویض مجموعه برد شارژ می‌تواند یکی از راهکارهای تعمیر باشد.

همچنین استفاده از کابل آسیب‌دیده یا وارد کردن کابل با زاویه نامناسب می‌تواند فشار بیشتری به سوکت وارد کند. هنگام تمیز کردن درگاه نیز نباید از اجسام فلزی نوک‌تیز استفاده شود، زیرا امکان آسیب به پین‌های ظریف داخل کانکتور وجود دارد.

نکات مهم هنگام تعویض ساب‌برد شیائومی Redmi Note 7

• قبل از شروع تعمیر گوشی را کاملاً خاموش کنید.
• برای باز کردن قاب از ابزار مخصوص و غیر فلزی استفاده کنید.
• قبل از جدا کردن قطعات داخلی، اتصالات لازم را با دقت بررسی کنید.
• در هنگام جدا کردن کانکتورها به فلت‌ها و سوکت‌ها فشار وارد نکنید.
• موقعیت پیچ‌ها را به خاطر بسپارید و هر پیچ را در محل صحیح خود قرار دهید.
• پس از نصب برد جدید، شارژ، انتقال اطلاعات و عملکرد میکروفون را بررسی کنید.

راهنماهای تعمیراتی نشان می‌دهند که برای دسترسی به مجموعه پایینی گوشی ابتدا باید قاب و بخش‌های داخلی مرتبط باز شوند. استفاده از ابزار مناسب برای جدا کردن قاب و کانکتورها اهمیت زیادی دارد، زیرا فشار اضافی می‌تواند به فلت‌ها یا کانکتورهای ظریف آسیب وارد کند.

تفاوت برد شارژ با سوکت شارژ تنها

سوکت شارژ فقط خود کانکتور USB Type-C است، اما برد شارژ یک مجموعه کامل‌تر محسوب می‌شود که کانکتور و مدار چاپی و نقاط اتصال مربوط به آن را در بر می‌گیرد. در برخی محصولات جایگزین، میکروفون اصلی نیز روی همین مجموعه نصب شده است. بنابراین هنگام خرید باید بررسی شود که محصول به‌صورت سوکت تنها ارائه شده یا یک Charging Port Board کامل است.

سوالات متداول

آیا خرابی برد شارژ همیشه باعث شارژ نشدن گوشی می‌شود؟
خیر. ممکن است خرابی فقط باعث قطع و وصل شدن شارژ، عدم شناسایی USB یا اختلال در یکی از قطعات قرارگرفته روی برد شود. همچنین خرابی باتری یا مدار شارژ مادربرد نیز می‌تواند علائم مشابه ایجاد کند.

آیا برد شارژ ردمی نوت 7 همان مادربرد گوشی است؟
خیر. برد شارژ یک مجموعه جداگانه در قسمت پایین گوشی است و با مادربرد اصلی تفاوت دارد. این طراحی باعث می‌شود در بسیاری از تعمیرات مربوط به درگاه شارژ، امکان تعویض مجموعه پایینی بدون تعویض مادربرد وجود داشته باشد.

آیا می‌توان فقط سوکت USB Type-C را تعمیر کرد؟
بسته به نوع خرابی امکان تعمیر یا تعویض خود سوکت وجود دارد، اما در بسیاری از موارد استفاده از یک برد شارژ کامل می‌تواند فرایند تعمیر را ساده‌تر کند. انتخاب روش مناسب به وضعیت PCB، سوکت و سایر اجزای روی برد بستگی دارد.

راهنمای معتبر تعمیر

برای آشنایی با ساختار و اصول تعمیر بخش شارژ گوشی‌های شیائومی، می‌توانید راهنماهای تعمیراتی معتبر را بررسی کنید. در تعمیرات این بخش، باز کردن قاب، جدا کردن باتری و دسترسی ایمن به مجموعه پایین گوشی از مراحل مهم محسوب می‌شود. همچنین توصیه می‌شود پیش از نصب قطعه جدید، مدل دقیق گوشی و شکل کانکتورها با قطعه قبلی مقایسه شود.

مشخصات رسمی Xiaomi Redmi Note 7 و اطلاعات درگاه USB Type-C

ویدیوی آموزش تعویض برد شارژ

برای مشاهده فرایند تعویض برد شارژ و آشنایی تصویری با مراحل باز کردن گوشی Redmi Note 7 می‌توانید ویدیوی آموزشی زیر را مشاهده کنید:

آموزش تعویض برد شارژ گوشی Redmi Note 7

خرید برد شارژ مناسب Redmi Note 7

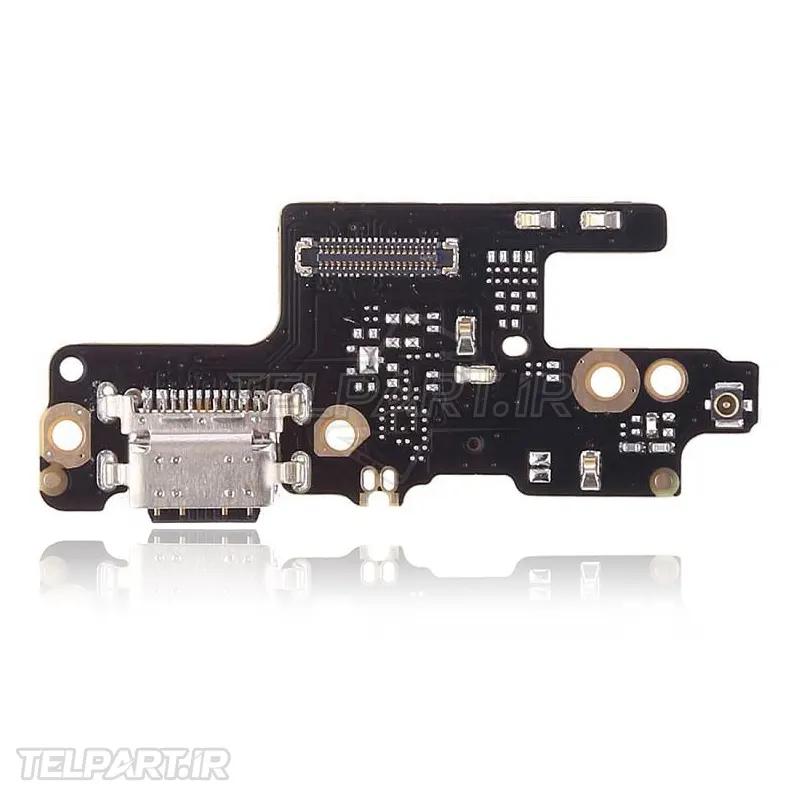

هنگام خرید برد شارژ گوشی Redmi Note 7 باید به سازگاری دقیق قطعه با مدل دستگاه، شکل PCB، محل پیچ‌ها، نوع کانکتور USB Type-C و تعداد و موقعیت اتصالات توجه کنید. مقایسه تصویر قطعه با برد قدیمی نیز می‌تواند در تشخیص محصول مناسب کمک‌کننده باشد. تصویر این محصول که در ابتدای صفحه قرار گرفته، برای مقایسه ظاهری مجموعه برد قابل استفاده است.

برای مشاهده سایر قطعات سازگار با این مدل می‌توانید به قطعات گوشی شیائومی Redmi Note 7 در فروشگاه تلپارت مراجعه کنید. همچنین برای مشاهده مجموعه قطعات و لوازم تعمیر موبایل می‌توانید از فروشگاه اینترنتی تلپارت استفاده کنید.

اگر درباره انتخاب قطعه، سازگاری برد یا روش تعویض آن نیاز به راهنمایی دارید، از طریق تماس با ما با کارشناسان در ارتباط باشید.
