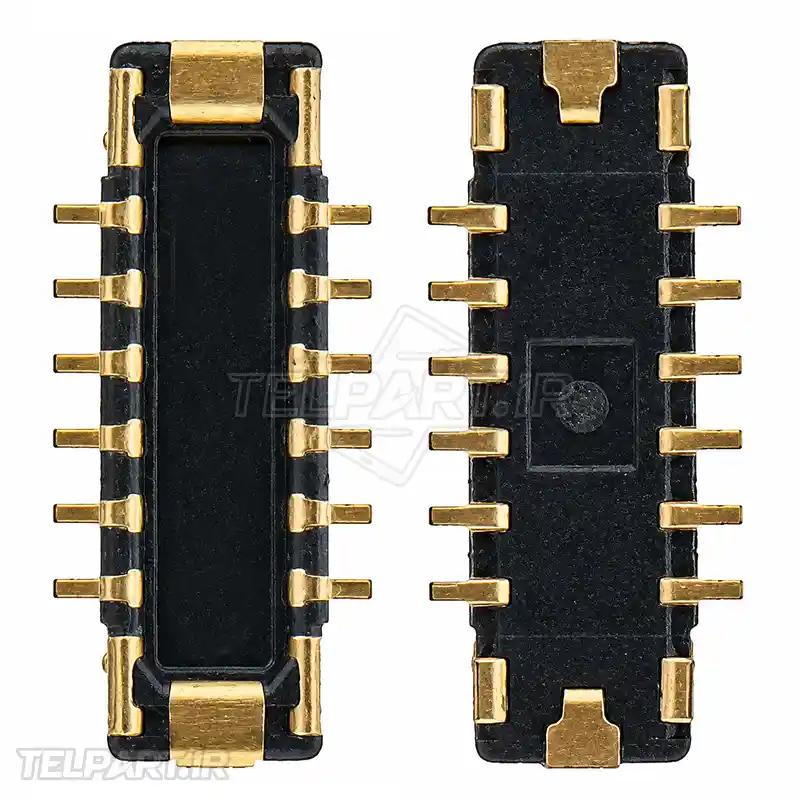

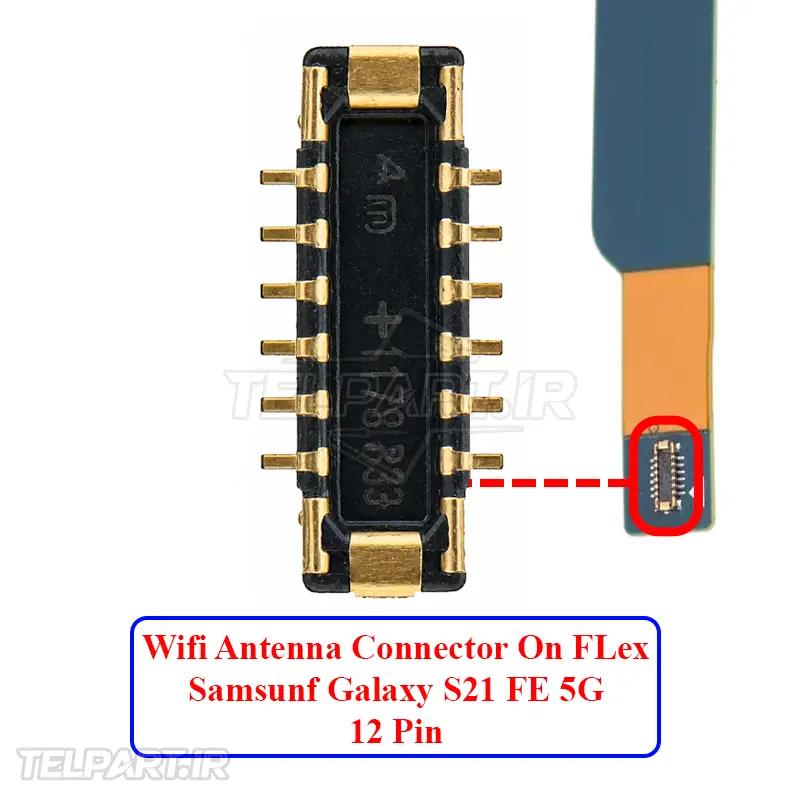

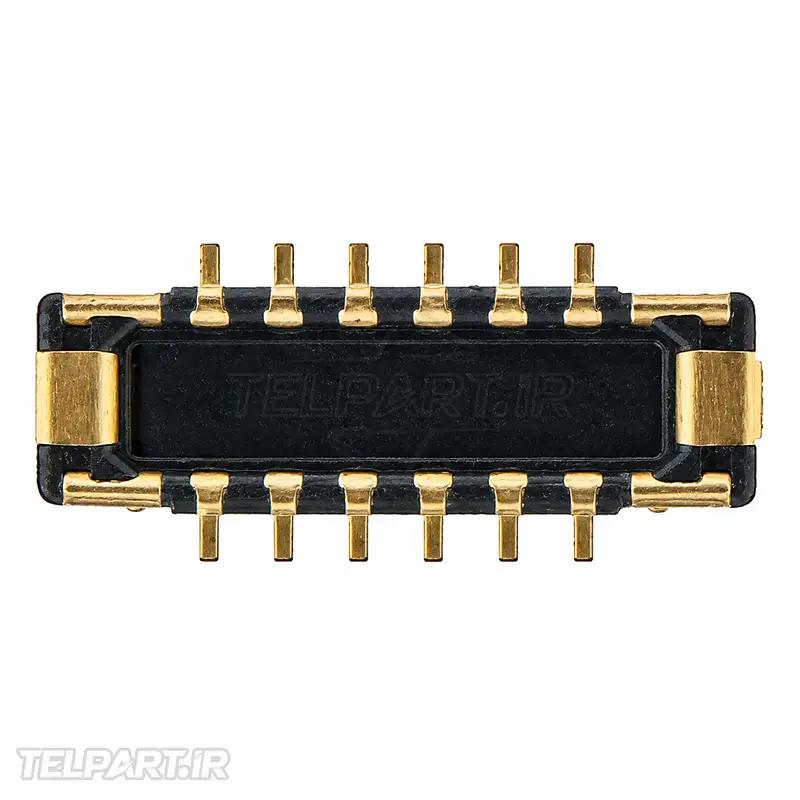

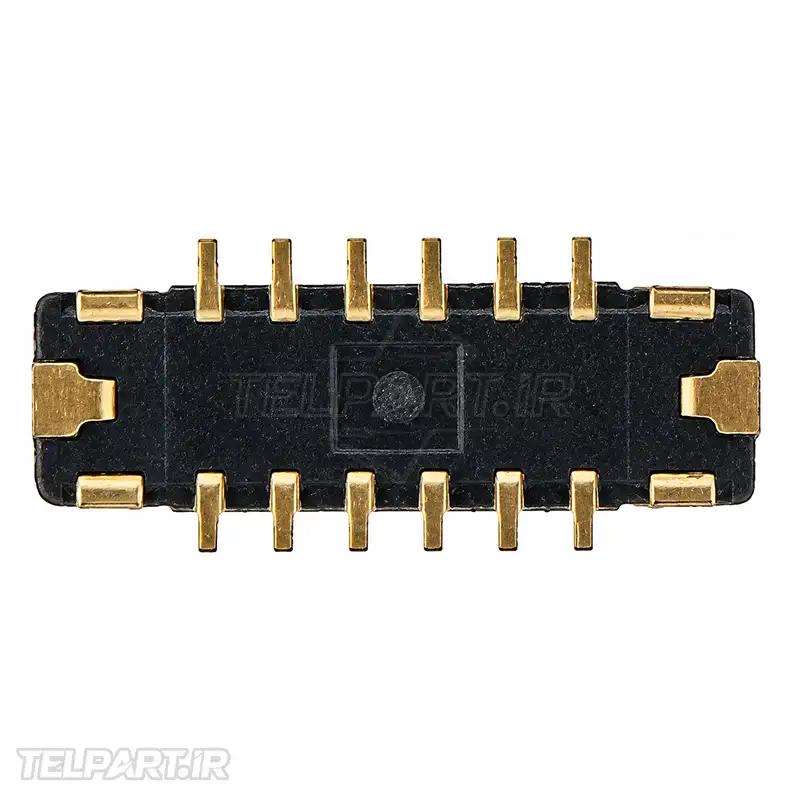

کانکتور روی فلت آنتن وای فای سامسونگ Galaxy S21 FE 5G | G990

کانکتور روی فلت آنتن وای فای سامسونگ S21 FE 5G؛ کانکتور 12 پین آنتن

کانکتور روی فلت آنتن وای فای سامسونگ S21 FE 5G یکی از اتصالات ظریف بخش ارتباطی گوشی است که روی فلت مربوط به سیستم آنتن قرار می‌گیرد. این کانکتور وظیفه برقراری اتصال الکتریکی میان فلت آنتن و مدار مربوطه را بر عهده دارد و سلامت آن برای عملکرد صحیح سیستم ارتباط بی‌سیم اهمیت دارد. Galaxy S21 FE 5G از Wi-Fi دو بانده 2.4 و 5 گیگاهرتز و استانداردهای 802.11 a/b/g/n/ac/ax پشتیبانی می‌کند.

مشخصات فنی کانکتور آنتن وای فای S21 FE 5G

• مدل گوشی: Samsung Galaxy S21 FE 5G
• سری مدل: Galaxy S21 FE / خانواده SM-G990
• نام انگلیسی: Galaxy S21 FE 5G Signal Antenna Connector on Flex
• نوع قطعه: کانکتور روی فلت آنتن
• تعداد پین: 12 پین
• کاربرد: ایجاد اتصال الکتریکی بین فلت آنتن و مدار مربوطه
• محل استفاده: مجموعه فلت و مدار آنتن داخلی گوشی
• ارتباط مرتبط: سیستم ارتباط بی‌سیم و مسیرهای RF
• استاندارد Wi-Fi دستگاه: 802.11 a/b/g/n/ac/ax
• باندهای Wi-Fi: 2.4GHz و 5GHz

سامسونگ در مشخصات رسمی S21 FE 5G پشتیبانی از Wi-Fi 6، MIMO و 1024-QAM را اعلام کرده است. بنابراین مسیرهای آنتن و اتصالات مربوط به آن‌ها باید از کیفیت و اتصال مکانیکی مناسبی برخوردار باشند. البته عملکرد Wi-Fi تنها به این کانکتور وابسته نیست و مدارهای RF، خود آنتن، فلت‌ها و بخش‌های پردازشی نیز در عملکرد نهایی نقش دارند.

وظیفه و عملکرد کانکتور فلت آنتن

کانکتور روی فلت آنتن وای فای گوشی S21 FE 5G در واقع یک رابط کوچک و دقیق برای انتقال سیگنال‌های الکتریکی در مجموعه آنتن است. این اتصال باید تماس مطمئنی میان کنتاکت‌های فلت و بخش مقابل ایجاد کند. کوچک بودن ابعاد و تراکم پین‌ها باعث می‌شود حتی تغییر شکل جزئی، آلودگی یا نصب نادرست نیز روی کیفیت اتصال تأثیر بگذارد.

• ایجاد اتصال الکتریکی بین فلت و مدار مرتبط
• انتقال مسیرهای سیگنال در مجموعه ارتباطی
• کمک به عملکرد صحیح بخش آنتن Wi-Fi
• حفظ اتصال پایدار در شرایط استفاده معمول از گوشی
• فراهم کردن امکان اتصال و جداسازی فلت در زمان تعمیر

محل قرارگیری کانکتور داخل گوشی

این کانکتور روی فلت آنتن داخلی Galaxy S21 FE 5G قرار دارد و در بخش مربوط به مجموعه آنتن دستگاه استفاده می‌شود. فلت‌های آنتنی در فضای داخلی گوشی و در ارتباط با ساختار شاسی، بردها و اجزای RF قرار می‌گیرند. به همین دلیل هنگام تعمیر نباید فلت را کشید یا کانکتور را از قسمت کابل جدا کرد.

علائم خرابی کانکتور روی فلت آنتن وای فای

• ضعیف شدن غیرعادی دریافت سیگنال Wi-Fi
• قطع و وصل شدن اتصال Wi-Fi در شرایطی که شبکه پایدار است
• عدم شناسایی برخی شبکه‌های بی‌سیم
• عملکرد نامنظم Wi-Fi پس از ضربه یا تعمیر گوشی
• مشاهده خم‌شدگی یا آسیب در پین‌های کانکتور
• شل شدن اتصال فلت به کانکتور
• وجود آثار خوردگی، آلودگی یا آسیب فیزیکی روی کنتاکت‌ها

چه زمانی تعویض کانکتور ضروری است؟

کانکتور روی فلت آنتن وای فای سامسونگ S21 FE 5G تنها زمانی باید تعویض شود که پس از عیب‌یابی مشخص شود خود کانکتور یا اتصالات آن آسیب دیده‌اند. مشکلات Wi-Fi می‌توانند دلایل دیگری مانند خرابی آنتن، آسیب فلت، ایراد مدار RF، مشکلات برد یا حتی نقص نرم‌افزاری داشته باشند. بنابراین بهتر است قبل از تعویض، مسیر کامل آنتن و کانکتور بررسی شود.

نکات مهم هنگام تعمیر

هنگام جدا کردن کانکتورهای ظریف، نیروی مستقیم و کنترل‌شده اهمیت زیادی دارد. iFixit نیز در راهنماهای تعمیر گوشی‌های سامسونگ توصیه می‌کند برای جدا کردن press connector از ابزار مناسب استفاده شود و از فشار آوردن به بخش میانی کانکتور خودداری شود؛ زیرا هم‌راستا نبودن کانکتور هنگام نصب مجدد می‌تواند باعث خم شدن پین‌ها شود. راهنمای تعمیر آنتن iFixit نمونه‌ای از این روش‌های صحیح جداسازی و نصب اتصالات آنتنی است.

برای بررسی مشخصات ارتباطی دستگاه نیز می‌توانید اطلاعات رسمی Samsung Galaxy S21 FE 5G را مشاهده کنید. برای خرید قطعات گوشی سامسونگ S21 FE 5G نیز می‌توانید به فروشگاه اینترنتی تلپارت مراجعه کنید.

در صورتی که برای انتخاب قطعه، تشخیص سازگاری یا بررسی مدل دقیق گوشی نیاز به راهنمایی دارید، از طریق تماس با ما با کارشناسان فروش در ارتباط باشید.

سوالات متداول

کانکتور روی فلت آنتن وای فای گوشی S21 FE 5G چند پین دارد؟
قطعه موردنظر دارای 12 پین است و به دلیل ابعاد کوچک و تراکم بالای کنتاکت‌ها، نصب آن به دقت زیادی نیاز دارد.

آیا خرابی این کانکتور می‌تواند باعث ضعیف شدن Wi-Fi شود؟
بله. اگر اتصال الکتریکی کانکتور ناقص، قطع یا دچار خوردگی شده باشد، ممکن است عملکرد مسیر آنتن تحت تأثیر قرار گیرد. با این حال برای تشخیص قطعی باید فلت، آنتن و مدار RF نیز بررسی شوند.

آیا این قطعه مستقیماً همان آنتن Wi-Fi است؟
خیر. کانکتور یک قطعه اتصال‌دهنده است و وظیفه آن برقراری ارتباط الکتریکی میان فلت و بخش مربوطه است. خود سیستم آنتن مجموعه‌ای از اجزای مختلف را شامل می‌شود.

آیا تعویض کانکتور روی فلت آنتن وای فای گوشی سامسونگ S21 FE نیاز به تعمیرکار دارد؟
به دلیل کوچک بودن پین‌ها و حساسیت فلت، تعویض آن معمولاً به ابزار دقیق تعمیرات برد و مهارت کار با کانکتورهای ظریف نیاز دارد. فشار یا حرارت نامناسب می‌تواند به فلت یا برد آسیب وارد کند.
