برد شارژ سامسونگ Galaxy S21 FE 5G | G990

برد شارژ گوشی سامسونگ S21 FE 5G؛ راهنمای خرید، مشخصات و تعویض

برد شارژ گوشی سامسونگ S21 FE 5G یکی از قطعات مهم بخش پایینی دستگاه است که در ارتباط میان گوشی و کابل USB Type-C نقش دارد. این مجموعه علاوه بر درگاه شارژ، بسته به نسخه و ساختار قطعه می‌تواند شامل بخش‌هایی مانند میکروفون، مسیرهای ارتباطی USB و در برخی نمونه‌ها محل قرارگیری سیم‌کارت نیز باشد. گوشی Samsung Galaxy S21 FE 5G در نسخه‌های مختلفی از جمله G9900، G990E و G990B عرضه شده است؛ به همین دلیل هنگام خرید قطعه جایگزین، توجه به شماره مدل و تطبیق برد جدید با نمونه نصب‌شده روی گوشی اهمیت زیادی دارد.

برد شارژ سامسونگ S21 FE 5G G990 چیست؟

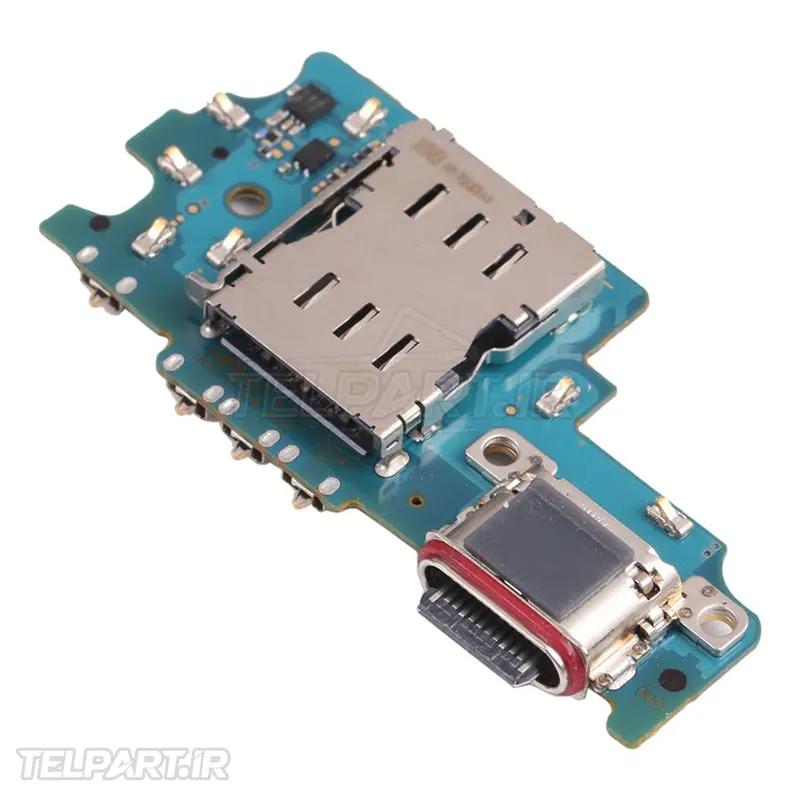

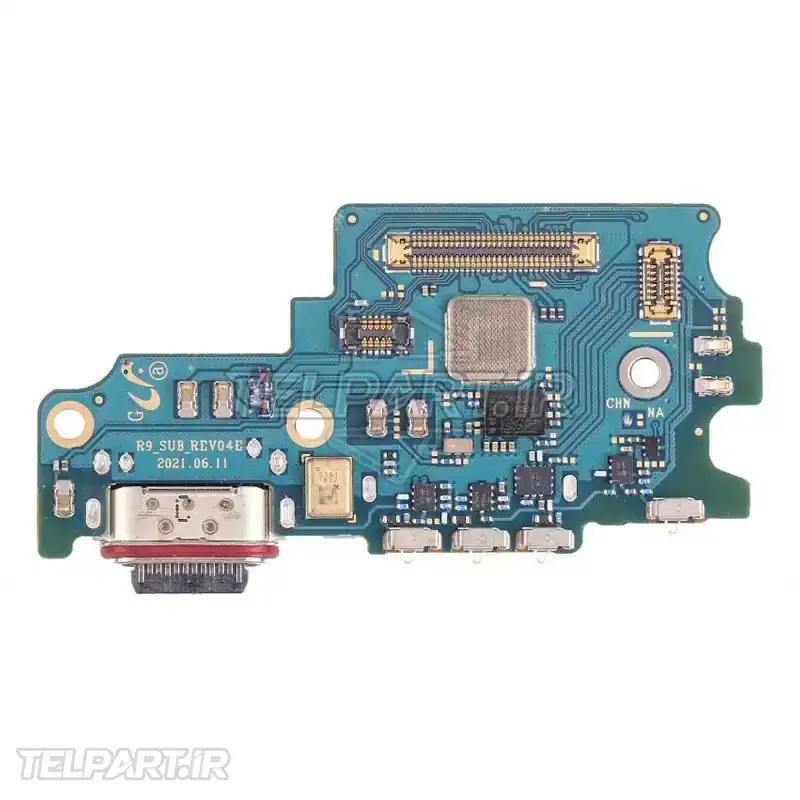

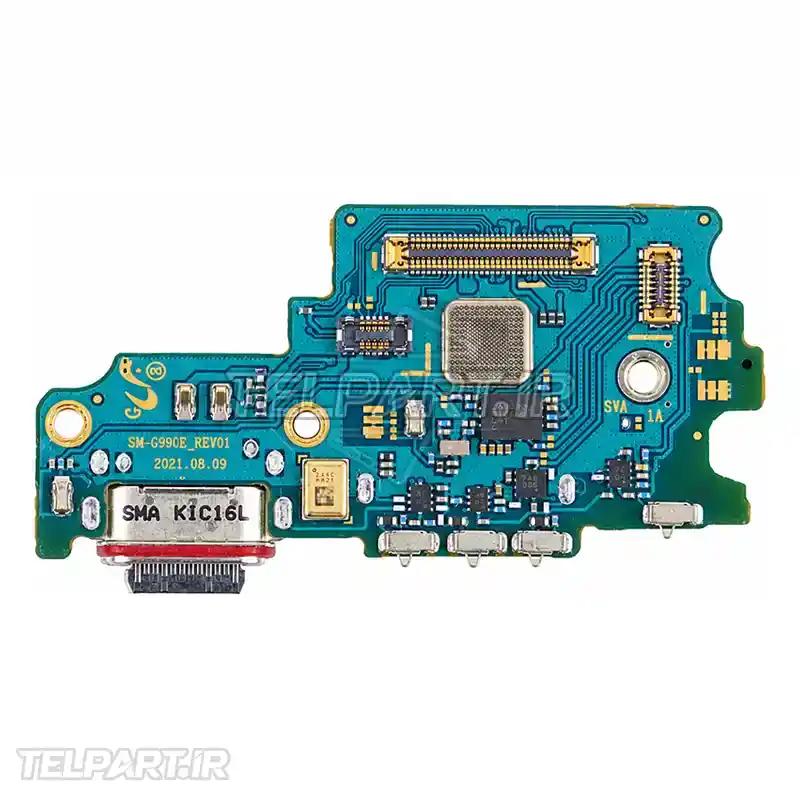

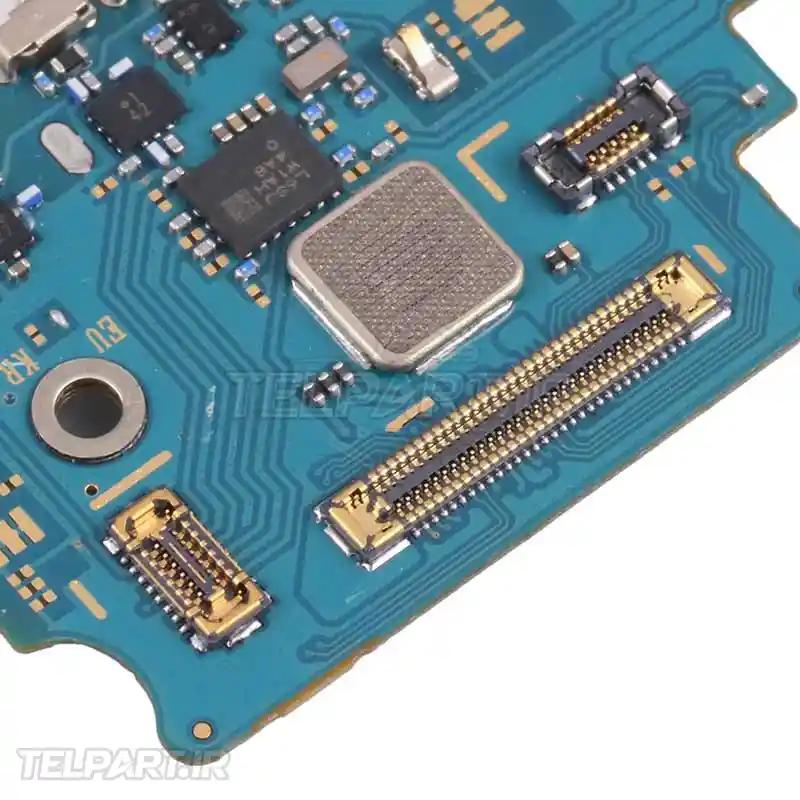

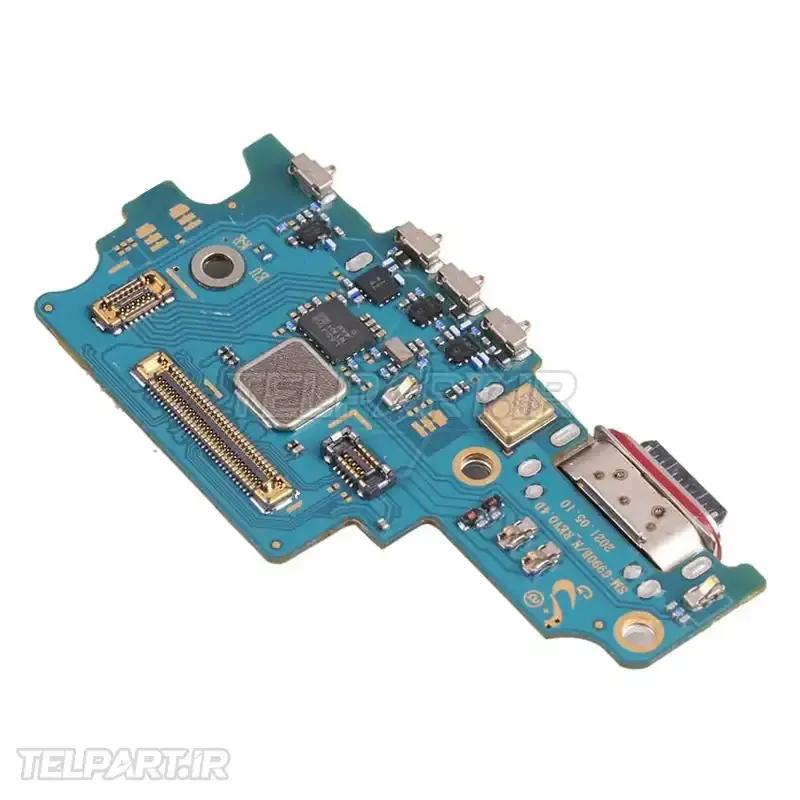

برد شارژ سامسونگ S21 FE 5G G990 در واقع یک Sub Board یا برد فرعی است که در قسمت پایین گوشی قرار می‌گیرد و درگاه USB Type-C روی آن نصب شده است. این برد از طریق اتصالات داخلی با برد اصلی ارتباط برقرار می‌کند و وظایف مربوط به شارژ و ارتباط سیمی دستگاه را منتقل می‌کند. در منابع قطعات تعمیراتی، این مجموعه با عناوینی مانند USB Sub Board، Charging Port Board و Charging Port/Sim Reader/Mic Sub Board نیز شناخته می‌شود.

مشخصات فنی برد شارژ گوشی سامسونگ S21 FE 5G

• مناسب برای Samsung Galaxy S21 FE 5G
• نام انگلیسی: Samsung Galaxy S21 FE 5G Charging Port Board
• نوع قطعه: Charging Port Board / USB Sub Board
• رابط شارژ: USB Type-C
• مدل‌های موردنظر: SM-G990B، SM-G990E و SM-G9900
• قرارگیری در قسمت پایینی گوشی
• مورد استفاده برای تعمیر مشکلات شارژ و اتصال USB
• در بعضی نسخه‌ها شامل بخش‌هایی مانند میکروفون و سیم‌کارت‌خوان

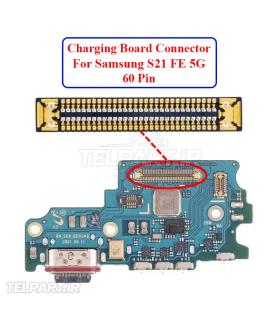

• اتصال به برد اصلی از طریق کانکتورها و کابل‌های ارتباطی داخلی

وظیفه و عملکرد ساب برد سامسونگ S21 FE 5G

ساب برد سامسونگ S21 FE 5G وظیفه دارد ارتباط درگاه USB Type-C با مدارهای اصلی گوشی را برقرار کند. زمانی که کابل شارژ به گوشی متصل می‌شود، مسیرهای موجود روی این برد امکان انتقال جریان و ارتباط داده را فراهم می‌کنند. به همین دلیل خرابی این مجموعه فقط به مشکل شارژ محدود نمی‌شود و در بعضی شرایط می‌تواند روی شناسایی کابل یا ارتباط USB نیز اثر بگذارد.

در برخی نمونه‌های این قطعه، میکروفون پایینی و بخش مربوط به سیم‌کارت نیز روی همین مجموعه قرار گرفته‌اند. به همین دلیل تشخیص دقیق قطعه معیوب قبل از تعویض اهمیت دارد. منابع قطعات تعمیراتی نیز برای S21 FE به مجموعه‌هایی اشاره می‌کنند که در کنار کانکتور شارژ، میکروفون و سیم‌کارت‌خوان را در خود دارند.

محل قرارگیری برد شارژ داخل Galaxy S21 FE 5G

برد شارژ در قسمت پایین بدنه و زیر مجموعه‌های محافظ داخلی گوشی قرار گرفته است. برای دسترسی به آن، ابتدا باید قاب پشتی دستگاه با روش صحیح باز شود و سپس پوشش‌ها و اتصالات داخلی کنار گذاشته شوند. در راهنمای تعمیر Galaxy S21 FE، فرایند باز کردن گوشی و دسترسی به اجزای داخلی با ابزارهای مناسب توضیح داده شده است.

مشاهده راهنمای باز کردن Samsung Galaxy S21 FE

علائم خرابی فلت شارژ سامسونگ S21 FE 5G

• شارژ نشدن گوشی با وجود سالم بودن شارژر و کابل
• قطع و وصل شدن شارژ هنگام حرکت دادن کابل
• شناسایی نشدن کابل USB توسط گوشی
• شارژ شدن بسیار کند یا ناپایدار
• مشکل در انتقال اطلاعات بین گوشی و کامپیوتر
• شل شدن یا لق زدن بیش از حد کانکتور USB Type-C
• ایجاد مشکل پس از ضربه، فشار یا نفوذ مایعات به قسمت پایین گوشی

تفاوت نسخه‌های G9900، G990E و G990B

یکی از نکات مهم در زمان سفارش قطعه، توجه به شماره مدل دقیق گوشی است. برد شارژ گوشی سامسونگ S21 FE در نسخه‌های مختلف ممکن است از نظر چیدمان، قطعات جانبی یا سازگاری با ساختار دستگاه تفاوت داشته باشد. بنابراین صرفاً شباهت ظاهری برای انتخاب قطعه کافی نیست و بهتر است شماره مدل گوشی و مشخصات برد قبلی بررسی شود.

برای مدل‌های G990B، G990E و G9900 قطعات جایگزین در بازار تعمیرات عرضه شده‌اند؛ با این حال بهتر است قبل از نصب، کانکتورها، شکل برد و شماره فنی قطعه با نمونه اصلی مقایسه شود. این موضوع به‌خصوص زمانی اهمیت دارد که قطعه به همراه میکروفون یا سیم‌کارت‌خوان ارائه می‌شود.

آموزش تعویض برد شارژ گوشی سامسونگ S21 FE 5G

اگر قصد دارید مراحل تعویض این قطعه را مشاهده کنید، ویدیوی آموزشی زیر مراحل باز کردن گوشی و خارج کردن برد شارژ معیوب را نشان می‌دهد. در این آموزش مدل‌های مختلف سری G990 نیز در توضیحات ویدیو معرفی شده‌اند.

آموزش تعویض برد شارژ گوشی سامسونگ S21 FE 5G

تعویض این قطعه نیازمند باز کردن قاب پشتی و دسترسی به بخش‌های داخلی گوشی است. هنگام تعمیر باید مراقب باتری، کابل‌های اتصال و کانکتورهای ظریف باشید. همچنین پس از نصب، بهتر است شارژ، شناسایی کابل USB و انتقال اطلاعات بررسی شود.

خرید برد شارژ گوشی سامسونگ S21 FE

برای خرید قطعه مناسب، ابتدا شماره مدل گوشی را از بخش تنظیمات یا برچسب‌های مربوط به دستگاه بررسی کنید و سپس آن را با مشخصات برد جایگزین تطبیق دهید. استفاده از قطعه‌ای که مخصوص مدل دستگاه باشد، احتمال بروز مشکلات ناشی از ناسازگاری را کاهش می‌دهد.

برای مشاهده مجموعه قطعات مرتبط با این گوشی می‌توانید به صفحه قطعات گوشی سامسونگ S21 FE 5G در فروشگاه تلپارت مراجعه کنید. فروشگاه اینترنتی تلپارت نیز قطعات مختلف مورد استفاده در تعمیرات موبایل را ارائه می‌کند.

سوالات متداول درباره برد شارژ S21 FE 5G

آیا خرابی برد شارژ همیشه به معنی خراب بودن سوکت USB Type-C است؟
خیر. مشکل می‌تواند از خود کانکتور، مسیرهای روی برد، اتصالات داخلی یا سایر بخش‌های مدار شارژ باشد. بنابراین قبل از تعویض، عیب‌یابی دقیق توصیه می‌شود.

آیا هر برد شارژ S21 FE برای تمام نسخه‌های G990 مناسب است؟
خیر. بهتر است نسخه دقیق گوشی و شماره فنی برد بررسی شود. شباهت ظاهری قطعات به تنهایی برای تأیید سازگاری کافی نیست.

آیا خرابی برد شارژ می‌تواند باعث اختلال در انتقال اطلاعات شود؟
بله. در صورت آسیب دیدن مسیرهای USB یا خود کانکتور، ممکن است کامپیوتر گوشی را شناسایی نکند یا انتقال اطلاعات با قطع و وصل همراه شود.

برای انتخاب قطعه مناسب از کجا راهنمایی بگیریم؟
اگر درباره مدل گوشی، سازگاری قطعه یا انتخاب نسخه مناسب سؤال دارید، می‌توانید از طریق تماس با ما راهنمایی دریافت کنید.

جمع‌بندی

برد شارژ گوشی سامسونگ S21 FE 5G یکی از قطعات کلیدی قسمت پایینی دستگاه است و عملکرد صحیح آن برای شارژ شدن گوشی و ارتباط USB اهمیت دارد. مدل‌های G990B، G990E و G9900 باید هنگام تهیه قطعه با دقت بررسی شوند تا برد جایگزین با ساختار گوشی مطابقت داشته باشد. اگر گوشی با مشکل شارژ، شناسایی نشدن کابل یا اختلال در انتقال اطلاعات مواجه شده است، ابتدا باید کابل و آداپتور آزمایش و سپس وضعیت کانکتور و برد شارژ توسط تعمیرکار بررسی شود.
