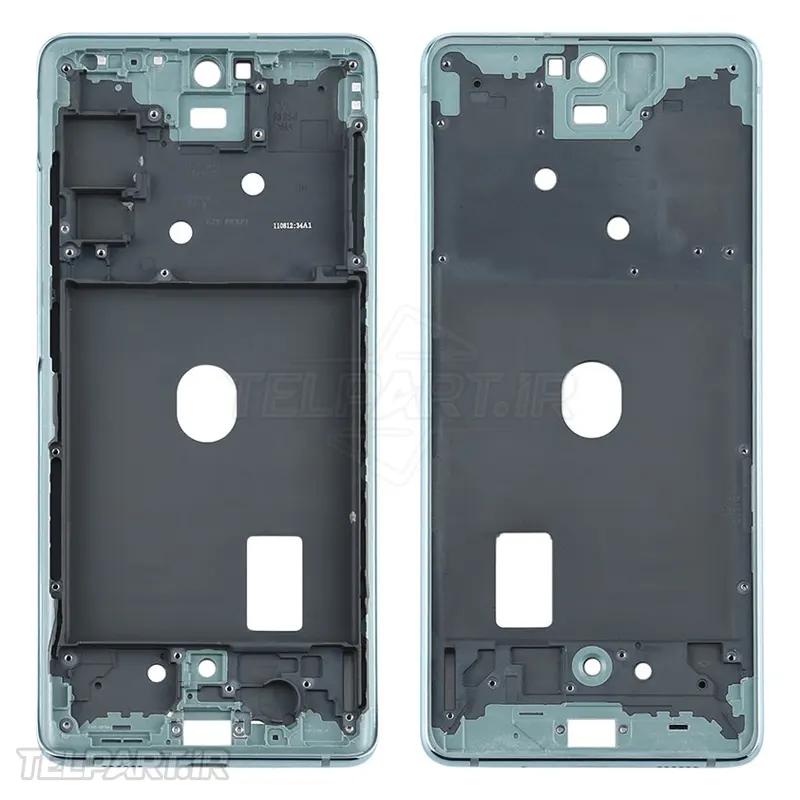

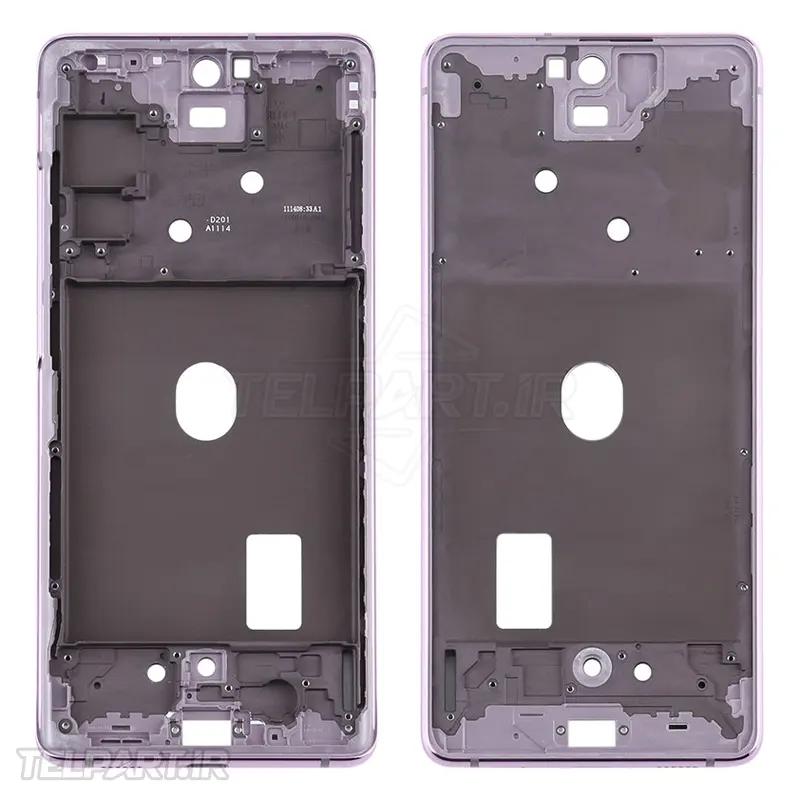

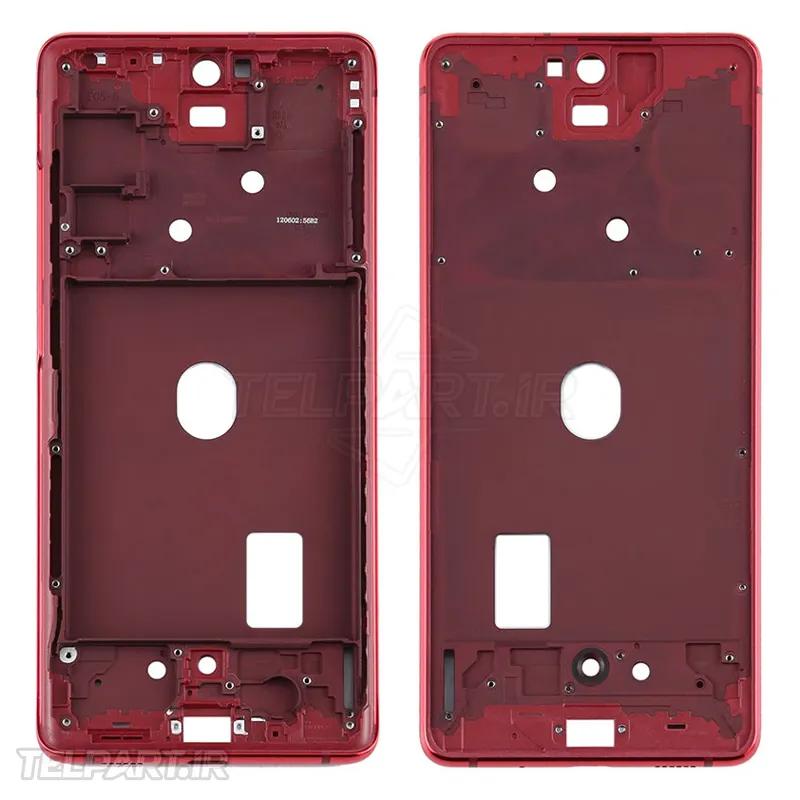

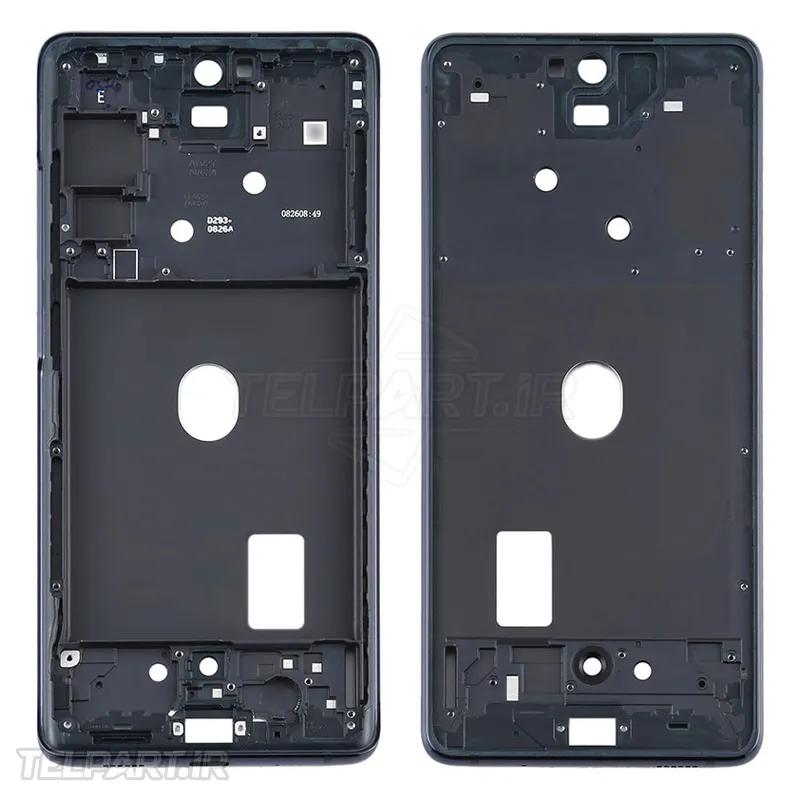

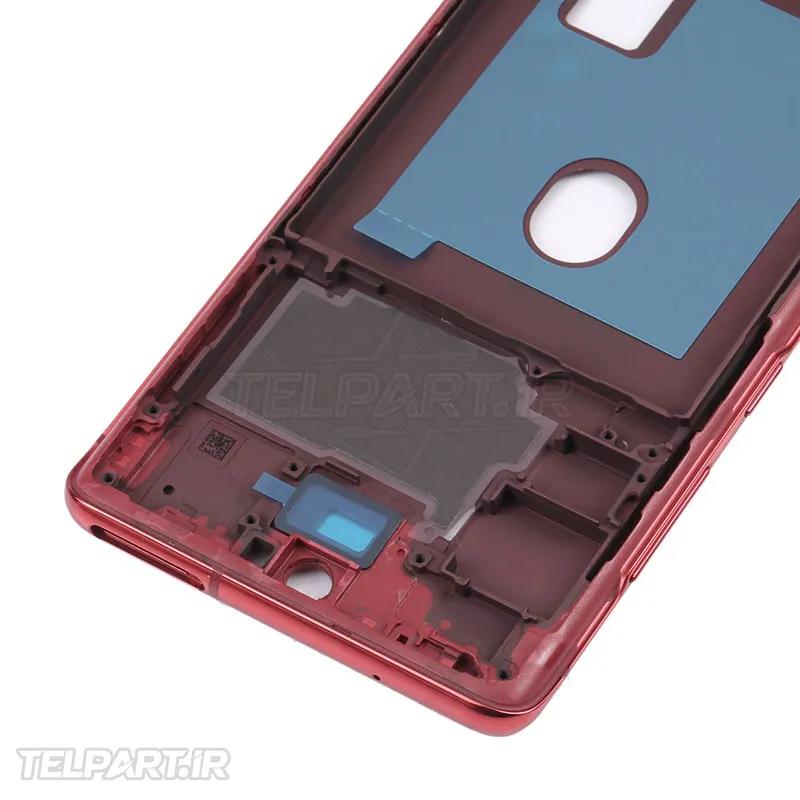

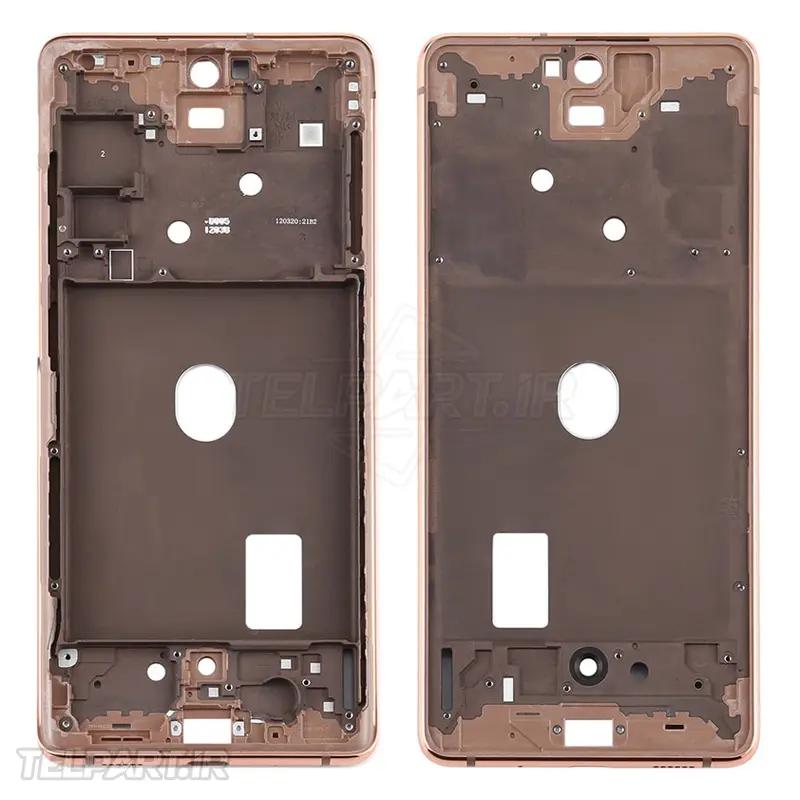

فریم ال سی دی سامسونگ Galaxy S20 FE 5G | G781

فریم ال سی دی گوشی سامسونگ S20 FE 5G

فریم ال سی دی گوشی سامسونگ S20 FE 5G یکی از قطعات سازه‌ای مهم در فرآیند تعمیر و مونتاژ این گوشی است و وظیفه دارد پنل نمایشگر و مجموعه‌ای از قطعات داخلی را در موقعیت صحیح نگه دارد. این قطعه برای مدل‌های خانواده Galaxy S20 FE 5G با شماره مدل‌های سری SM-G781 طراحی شده و هنگام تعویض فریم یا انتقال قطعات داخلی باید سازگاری دقیق آن بررسی شود.

مشخصات فریم ال سی دی سامسونگ S20 FE 5G

• مناسب برای Samsung Galaxy S20 FE 5G و مدل‌های سری SM-G781
• نمایشگر دستگاه: 6.5 اینچ Super AMOLED
• رزولوشن نمایشگر: 1080 × 2400 پیکسل
• ابعاد گوشی: 159.8 × 74.5 × 8.4 میلی‌متر
• ساختار قطعه برای نصب و تثبیت مجموعه نمایشگر و اجزای داخلی طراحی شده است.
• مناسب برای تعمیرات تخصصی و انتقال قطعات از فریم آسیب‌دیده به فریم جایگزین

سامسونگ برای Galaxy S20 FE 5G نمایشگر 6.5 اینچی Super AMOLED با رزولوشن 1080 × 2400 پیکسل را اعلام کرده است. به همین دلیل دقت ابعادی و جای‌گیری صحیح فریم در هنگام تعمیر اهمیت زیادی دارد؛ زیرا نمایشگر، کابل‌ها و قطعات داخلی باید بدون فشار اضافی یا تغییر موقعیت در محل خود قرار بگیرند.

نقش و عملکرد فریم ال سی دی گوشی S20 FE 5G

• ایجاد بستر مناسب برای نصب و تثبیت مجموعه نمایشگر
• حفظ موقعیت صحیح قطعات داخلی و مسیر عبور کابل‌ها
• کمک به هم‌راستایی نمایشگر، لبه‌ها و اجزای داخلی هنگام مونتاژ
• فراهم کردن محل نصب برخی پیچ‌ها، نگهدارنده‌ها و اجزای مکانیکی گوشی

فریم ال سی دی گوشی S20 FE 5G در ساختار داخلی دستگاه نقش نگهدارنده دارد و سلامت آن برای مونتاژ صحیح مجموعه نمایشگر اهمیت دارد. در صورتی که فریم اصلی بر اثر ضربه یا فشار دچار خم‌شدگی یا تغییر شکل شده باشد، نصب صحیح نمایشگر جدید می‌تواند با مشکل مواجه شود. بنابراین هنگام تعمیر باید وضعیت لبه‌ها، محل پیچ‌ها، قسمت‌های نگهدارنده و مسیر کابل‌ها با دقت بررسی شود.

محل قرارگیری فریم داخل گوشی

فریم ال سی دی گوشی سامسونگ S20 FE 5G در بخش مرکزی ساختار دستگاه قرار می‌گیرد و نمایشگر از قسمت جلویی آن نصب می‌شود. مجموعه‌ای از قطعات داخلی نیز در فضای تعبیه‌شده روی این ساختار قرار می‌گیرند. در فرآیند تعمیر، قطعاتی مانند بردها، کابل‌ها، موتور ویبره و سایر اجزای داخلی باید با دقت از فریم قدیمی جدا و در محل صحیح روی قطعه جدید نصب شوند.

راهنمای تعمیر iFixit برای Galaxy S20 FE 5G نیز نشان می‌دهد که هنگام تعویض نمایشگر، قطعات داخلی و کابل‌های متصل به دستگاه باید با دقت جدا شوند و نمایشگر جدید پس از پاک‌سازی چسب قدیمی روی فریم نصب شود.

چه زمانی تعویض فریم لازم است؟

• خم‌شدن یا تاب‌برداشتن محسوس فریم
• شکستگی یا آسیب مکانیکی در نقاط نگهدارنده
• آسیب محل نصب نمایشگر که مانع قرارگیری صحیح پنل می‌شود
• آسیب جدی اطراف محل عبور کابل‌ها یا پیچ‌های نگهدارنده
• عدم هم‌راستایی نمایشگر و بدنه پس از تعمیر

نکات مهم هنگام تعویض فریم

در تعویض فریم ال سی دی سامسونگ S20 FE 5G باید پیش از بستن نهایی دستگاه، محل قرارگیری کابل‌ها، کانکتورها، پیچ‌ها و قطعات داخلی بررسی شود. هنگام انتقال قطعات، نباید فشار مستقیم و غیرضروری به نمایشگر، باتری یا کابل‌های اتصال وارد شود. همچنین چسب باقی‌مانده روی محل نصب نمایشگر باید به‌درستی پاک شده و از چسب مناسب برای نصب مجدد استفاده شود.

پس از انتقال قطعات، بهتر است دستگاه پیش از آب‌بندی نهایی آزمایش شود. عملکرد تصویر، تاچ، حسگر اثر انگشت، دوربین‌ها، اسپیکر و سایر بخش‌هایی که در فرآیند تعمیر جدا شده‌اند باید بررسی شوند تا در صورت وجود ایراد، امکان رفع آن پیش از بستن کامل گوشی وجود داشته باشد.

آموزش تعویض فریم

برای مشاهده آموزش تصویری، می‌توانید ویدیو آموزش تعویض فریم ال سی دی گوشی سامسونگ S20 FE 5G را مشاهده کنید. هنگام انجام تعمیر، استفاده از ابزار مناسب و رعایت نکات ایمنی اهمیت زیادی دارد؛ زیرا جداسازی نمایشگر و قطعات داخلی بدون ابزار مناسب ممکن است باعث آسیب به کابل‌ها یا سایر اجزای گوشی شود.

پرسش‌های متداول

آیا فریم ال سی دی گوشی S20 FE 5G با نسخه 4G یکسان است؟
به دلیل تفاوت مدل‌ها و ساختار داخلی، قبل از خرید باید شماره مدل دقیق گوشی و مشخصات قطعه بررسی شود. برای مدل‌های 4G و 5G نیز راهنماهای تعمیر جداگانه وجود دارد و نباید صرفاً بر اساس نام تجاری گوشی اقدام به خرید قطعه کرد.

آیا فریم ال سی دی گوشی سامسونگ S20 FE 5G همراه با نمایشگر عرضه می‌شود؟
اصطلاح LCD Frame معمولاً به فریم یا شاسی مورد استفاده برای نصب مجموعه نمایشگر اشاره دارد. با این حال، بعضی فروشندگان نمایشگر را به‌صورت مجموعه کامل و نصب‌شده روی فریم عرضه می‌کنند. بنابراین هنگام خرید باید مشخصات دقیق محصول بررسی شود تا فریم خالی با مجموعه نمایشگر اشتباه نشود.

آیا پس از تعویض فریم باید نمایشگر تست شود؟
بله. بهتر است پیش از بستن کامل دستگاه، تصویر، لمس، حسگر اثر انگشت و اتصالات اصلی بررسی شوند تا در صورت وجود مشکل، نیازی به باز کردن مجدد گوشی نباشد.

خرید فریم ال سی دی سامسونگ S20 FE 5G

اگر برای تعمیر Galaxy S20 FE 5G به قطعه سازگار نیاز دارید، پیش از خرید شماره مدل دستگاه و مشخصات فریم را با محصول تطبیق دهید. در فروشگاه اینترنتی تلپارت می‌توانید قطعات مرتبط را بررسی کنید و برای دریافت اطلاعات بیشتر از طریق تماس با ما اقدام کنید.

برای مشاهده و بررسی قطعات گوشی سامسونگ S20 FE 5G در فروشگاه تلپارت نیز می‌توانید به صفحه مربوط به این مدل مراجعه کنید.
