سیم آنتن گوشی سامسونگ گلکسی S20 FE 5G
سازگار با مدل G781
مناسب برای جایگزین کردن با سیم آنتن گوشی سامسونگ اس 20 اف ای 5جی
بالاترین کیفیت موجود در بازار

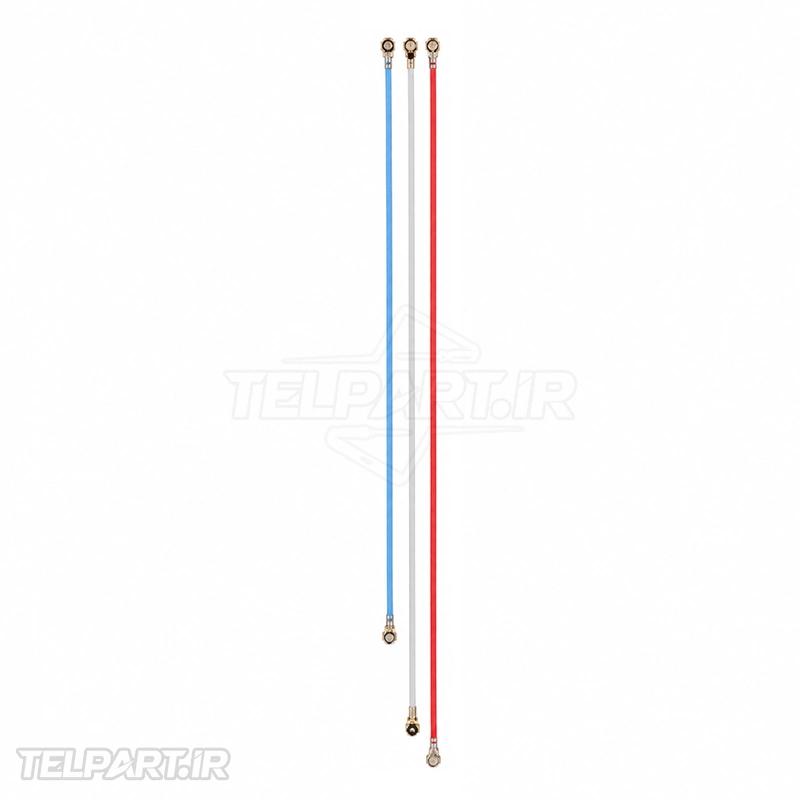

سیم آنتن گوشی سامسونگ S20 FE 5G یکی از قطعات ارتباطی مهم در ساختار داخلی این گوشی است که وظیفه انتقال سیگنال‌های رادیویی بین مدارهای ارتباطی و بخش‌های آنتنی را بر عهده دارد. کابل آنتن سامسونگ S20 FE 5G از نوع کواکسیال بوده و با کانکتورهای فشاری ظریف به بخش‌های مختلف مدار داخلی متصل می‌شود. این قطعه در ارتباط پایدار گوشی با شبکه‌های موبایل نقش مهمی دارد.
بر اساس مراحل تعمیر منتشرشده توسط iFixit، هنگام جداسازی مادربرد Galaxy S20 FE 5G، سه کابل آنتن قرمز، سفید و آبی از کانکتورهای مربوطه جدا می‌شوند. این موضوع نشان می‌دهد که مجموعه آنتن دستگاه تنها به یک کابل محدود نیست و مسیرهای ارتباطی متعددی در داخل گوشی وجود دارد.
کابل آنتن سامسونگ S20 FE 5G سیگنال‌های فرکانس رادیویی را در مسیرهای داخلی گوشی منتقل می‌کند. این کابل‌ها در کنار مدارهای RF و ماژول‌های آنتن به برقراری ارتباط گوشی با شبکه‌های مخابراتی کمک می‌کنند. سلامت خود کابل و همچنین اتصال صحیح کانکتورها اهمیت زیادی دارد؛ زیرا حتی جداشدن جزئی یک کانکتور می‌تواند عملکرد ارتباطی دستگاه را تحت تأثیر قرار دهد.
کابل‌های آنتن در امتداد بخش‌های داخلی شاسی و لبه‌های گوشی قرار می‌گیرند و بین برد اصلی و قسمت‌های مرتبط با آنتن ارتباط برقرار می‌کنند. در راهنمای تعمیر iFixit تأکید شده است که کابل‌های آنتن هنگام مونتاژ مجدد باید در مسیرهای تعیین‌شده خود در لبه گوشی قرار بگیرند. قرار گرفتن کابل زیر پیچ، فشار شدید یا خم‌شدن نامناسب می‌تواند به ساختار داخلی آن آسیب برساند.
هر مشکل آنتن‌دهی الزاماً به معنی خرابی کابل نیست. ابتدا باید سیم‌کارت، وضعیت شبکه، کانکتورها، ماژول آنتن و برد بررسی شوند. اگر کابل دچار پارگی، له‌شدگی، خوردگی یا آسیب به سر کانکتور شده باشد، تعویض آن می‌تواند راهکار مناسبی باشد. هنگام تعمیر نیز کانکتورهای کواکسیال باید با دقت و بدون فشار جانبی جدا و نصب شوند تا سوکت روی برد آسیب نبیند.
برای باز کردن گوشی و دسترسی به کابل‌های داخلی می‌توانید از ویدیوی آموزش باز کردن کامل Samsung Galaxy S20 FE 5G استفاده کنید. همچنین در راهنمای تعمیر iFixit نحوه جدا کردن کابل‌های آنتن و قرار دادن صحیح آن‌ها در مسیرهای داخلی توضیح داده شده است. پس از باز شدن قاب پشتی، آب‌بندی کارخانه‌ای دستگاه ممکن است دیگر مانند حالت اولیه قابل تضمین نباشد.
هنگام خرید این قطعه باید سازگاری آن با نسخه دقیق گوشی و شکل کانکتورها بررسی شود. استفاده از کابل نامتناسب می‌تواند باعث نصب نادرست یا وارد شدن فشار به سوکت‌های حساس روی برد شود. برای مشاهده و تهیه قطعات گوشی سامسونگ S20 FE 5G می‌توانید به فروشگاه اینترنتی تلپارت مراجعه کنید. در صورت نیاز به بررسی سازگاری قطعه یا دریافت راهنمایی برای سفارش، از بخش تماس با ما استفاده کنید.
تعداد سیم‌های آنتن Samsung Galaxy S20 FE 5G چند عدد است؟
در مراحل تعمیر مستندشده برای این مدل، سه کابل آنتن با رنگ‌های قرمز، سفید و آبی مشاهده می‌شود که هرکدام در مسیر مشخصی داخل دستگاه قرار گرفته‌اند.
آیا کابل آنتن سامسونگ S20 FE 5G فقط برای شبکه 5G استفاده می‌شود؟
خیر. این کابل‌ها بخشی از مسیرهای RF گوشی هستند و عملکرد ارتباطی دستگاه به مجموعه آنتن‌ها، مدارهای رادیویی و طراحی ارتباطی گوشی وابسته است؛ بنابراین نباید آن‌ها را صرفاً کابل مخصوص 5G در نظر گرفت.
آیا هر مشکل آنتن‌دهی با تعویض کابل برطرف می‌شود؟
خیر. خرابی کانکتور، ماژول آنتن، برد اصلی، آسیب‌های ناشی از تعمیر یا حتی شرایط شبکه نیز می‌تواند باعث افت آنتن‌دهی شود. بنابراین پیش از تعویض، عیب‌یابی کامل توصیه می‌شود.
آیا نصب اشتباه سیم آنتن گوشی سامسونگ S20 FE 5G می‌تواند مشکل ایجاد کند؟
بله. قرار دادن کابل در مسیر اشتباه، خم‌کردن شدید آن یا جا نزدن کامل کانکتور ممکن است باعث اختلال در عملکرد ارتباطی یا حتی آسیب به سوکت روی برد شود.
