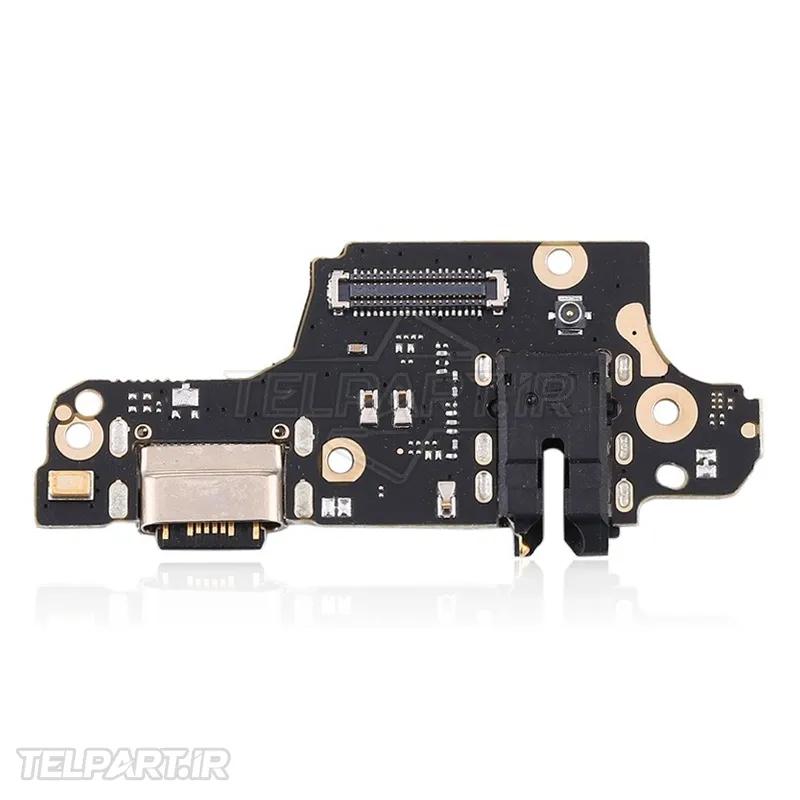

برد شارژ شیائومی Xiaomi Redmi Note 9S

برد شارژ شیائومی Redmi Note 9S | مشخصات، عملکرد، علائم خرابی و راهنمای خرید

برد شارژ شیائومی Redmi Note 9S یکی از مهم‌ترین قطعات سخت‌افزاری این گوشی محسوب می‌شود که وظیفه مدیریت فرآیند شارژ، انتقال اطلاعات از طریق درگاه USB و ارتباط بین چندین قطعه داخلی را بر عهده دارد. خرابی این برد می‌تواند باعث شارژ نشدن گوشی، قطع ارتباط با کامپیوتر یا اختلال در عملکرد میکروفن و سایر اجزای متصل به آن شود. اگر قصد خرید این قطعه را دارید، می‌توانید از طریق فروشگاه اینترنتی تلپارت و همچنین صفحه قطعات شیائومی Redmi Note 9S محصول مورد نیاز خود را تهیه کنید. در صورت نیاز به راهنمایی نیز از طریق صفحه تماس با ما با کارشناسان تلپارت در ارتباط باشید.

مشخصات برد شارژ شیائومی Redmi Note 9S

• سازگار با گوشی Xiaomi Redmi Note 9S
• دارای درگاه USB Type-C
• مجهز به مدار مدیریت شارژ
• دارای کانکتور اتصال به فلت رابط و مادربرد
• دارای کانکتور اتصال بازر و کابل آنتن
• محل نصب میکروفن اصلی گوشی
• طراحی مطابق استاندارد کارخانه سازنده

نقش و عملکرد قطعه

• انتقال جریان شارژ به باتری
• برقراری ارتباط USB با رایانه
• کنترل مدار شارژ دستگاه
• اتصال به مادربرد از طریق فلت رابط
• پشتیبانی از عملکرد میکروفن اصلی
• ایجاد ارتباط با آنتن و اسپیکر زنگ

محل قرارگیری داخل گوشی

برد شارژ ردمی نوت 9 اس در قسمت پایینی گوشی و زیر قاب محافظ پلاستیکی قرار گرفته است. این برد توسط چند پیچ ثابت شده و از طریق فلت رابط به مادربرد متصل می‌شود. همچنین میکروفن اصلی، کانکتور USB Type-C، کابل آنتن و ماژول بازر روی همین مجموعه قرار دارند؛ به همین دلیل خرابی آن می‌تواند چند بخش مختلف گوشی را به صورت هم‌زمان تحت تأثیر قرار دهد.

علائم خراب شدن برد شارژ

• شارژ نشدن گوشی
• قطع و وصل شدن فرآیند شارژ
• شناخته نشدن گوشی توسط کامپیوتر
• کار نکردن میکروفن اصلی
• داغ شدن غیرعادی قسمت پایین دستگاه
• لق شدن یا آسیب دیدن درگاه USB Type-C
• قطع شدن صدای بازر در اثر آسیب برد

چه زمانی باید برد شارژ تعویض شود؟

در صورتی که پس از تعویض کابل، آداپتور و بررسی سلامت باتری همچنان مشکل شارژ یا ارتباط USB ادامه داشته باشد، احتمال خرابی برد شارژ شیائومی Redmi Note 9S بسیار زیاد است. همچنین در اثر نفوذ رطوبت، ضربه شدید یا شکستن سوکت شارژ، معمولاً تعویض کامل این قطعه اقتصادی‌تر و مطمئن‌تر از تعمیر آن خواهد بود.

آموزش تعویض

برای مشاهده مراحل باز کردن گوشی و تعویض این قطعه می‌توانید از آموزش زیر استفاده کنید: آموزش تعویض برد شارژ شیائومی Redmi Note 9S

اطلاعات فنی بیشتر

برای بررسی مشخصات کامل سخت‌افزاری گوشی می‌توانید به GSMArena مراجعه کنید. همچنین راهنماهای تخصصی تعمیرات و کالبدشکافی گوشی در سایت iFixit اطلاعات ارزشمندی درباره ساختار داخلی دستگاه ارائه می‌دهند.

سوالات متداول

آیا خرابی برد شارژ فقط باعث شارژ نشدن گوشی می‌شود؟
خیر. این قطعه علاوه بر شارژ، وظیفه ارتباط USB، اتصال میکروفن، آنتن و برخی قطعات دیگر را نیز بر عهده دارد.

آیا خرابی سوکت شارژ به معنی خرابی کل برد است؟
خیر، اما در بسیاری از موارد به دلیل یکپارچه بودن مجموعه، تعویض کامل برد گزینه مطمئن‌تر و سریع‌تری محسوب می‌شود.

آیا امکان تعمیر برد شارژ وجود دارد؟
در برخی آسیب‌های جزئی بله، اما در صورت سوختگی مدار یا شکستگی کانکتورها معمولاً تعویض کامل قطعه توصیه می‌شود.

در زمان خرید برد شارژ ردمی نوت 9 اس بهتر است از سازگاری کامل آن با مدل گوشی اطمینان حاصل کنید. استفاده از قطعات باکیفیت موجب افزایش پایداری شارژ، انتقال صحیح اطلاعات و عملکرد مناسب سایر بخش‌های متصل به برد خواهد شد. اگر به دنبال قطعه اصلی و مطمئن هستید، برد شارژ شیائومی Redmi Note 9S همراه با سایر قطعات این گوشی از طریق فروشگاه تلپارت قابل تهیه است.
