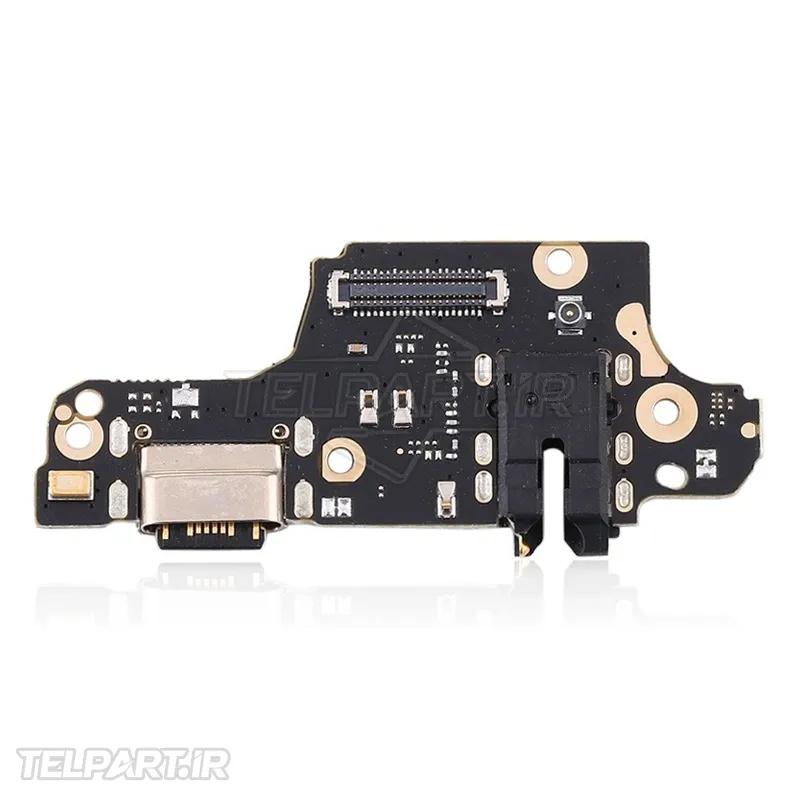

برد شارژ شیائومی Xiaomi Redmi Note 9 Pro

برد شارژ شیائومی Redmi Note 9 Pro

برد شارژ شیائومی Redmi Note 9 Pro یکی از مهم‌ترین بردهای داخلی این گوشی است که علاوه بر مدیریت فرآیند شارژ، ارتباط میان درگاه USB Type-C، میکروفون اصلی، آنتن و فلت رابط با مادربرد را برقرار می‌کند. این قطعه نقش بسیار مهمی در عملکرد صحیح گوشی دارد و خرابی آن می‌تواند باعث شارژ نشدن دستگاه، اختلال در انتقال اطلاعات یا ضعف آنتن‌دهی شود. اگر به دنبال قطعه اورجینال هستید، می‌توانید از فروشگاه اینترنتی تلپارت خرید خود را انجام دهید. همچنین در صورت نیاز به راهنمایی، از طریق صفحه تماس با ما با کارشناسان ما ارتباط بگیرید. برای مشاهده سایر قطعات این مدل نیز می‌توانید به صفحه قطعات شیائومی Redmi Note 9 Pro مراجعه کنید.

مشخصات برد شارژ

• نام انگلیسی: Xiaomi Redmi Note 9 Pro Charging Board
• نوع قطعه: Sub Board یا Charging Daughter Board
• محل نصب: قسمت پایین شاسی داخلی گوشی
• مجهز به درگاه USB Type-C
• دارای کانکتور اتصال فلت رابط به مادربرد
• دارای میکروفون اصلی مکالمه
• اتصال به آنتن اصلی گوشی
• سازگار با فناوری شارژ سریع 30 وات دستگاه
• طراحی اختصاصی برای Xiaomi Redmi Note 9 Pro

نقش و عملکرد

• مدیریت ورود جریان شارژ به گوشی.
• ایجاد ارتباط میان درگاه شارژ و مادربرد.
• انتقال اطلاعات از طریق پورت USB.
• میزبانی از میکروفون اصلی دستگاه.
• برقراری ارتباط با کابل آنتن و فلت رابط.
• کمک به عملکرد صحیح فناوری شارژ سریع.

محل قرارگیری در گوشی

برد شارژ ردمی نوت 9 پرو در پایین شاسی داخلی گوشی و درست پشت درگاه USB Type-C قرار گرفته است. این برد توسط چند پیچ و یک قاب محافظ ثابت شده و از طریق فلت رابط به مادربرد متصل می‌شود. همچنین کابل آنتن، ویبراتور، میکروفون و کانکتور شارژ روی همین مجموعه قرار دارند.

علائم خراب شدن

• شارژ نشدن گوشی.
• قطع و وصل شدن فرآیند شارژ.
• شناخته نشدن گوشی توسط کامپیوتر.
• کار نکردن میکروفون اصلی.
• ضعف آنتن پس از آسیب دیدن برد.
• شل شدن یا خرابی پورت USB Type-C.
• داغ شدن غیرعادی هنگام اتصال شارژر.
• نمایش پیغام Slow Charging یا Charge Error.

چه زمانی باید تعویض شود؟

• زمانی که تعمیر سوکت شارژ مشکل را برطرف نکند.
• پس از نفوذ آب و ایجاد خوردگی روی برد.
• در صورت شکستگی یا سوختگی مدارها.
• هنگام خرابی هم‌زمان میکروفون و پورت شارژ.
• پس از آسیب ناشی از اتصال شارژر غیراستاندارد یا نوسان برق.

آموزش تعویض

تعویض برد شارژ شیائومی Redmi Note 9 Pro نیازمند باز کردن قاب پشت، خارج کردن محافظ‌های داخلی، جدا کردن باتری و فلت رابط است. پیشنهاد می‌شود این عملیات توسط تعمیرکار متخصص انجام شود تا از آسیب دیدن مادربرد یا سایر قطعات جلوگیری گردد. آموزش ویدیویی مراحل تعویض در لینک زیر قابل مشاهده است.

آموزش تعویض برد شارژ شیائومی Redmi Note 9 Pro

منابع معتبر

• مشخصات Xiaomi Redmi Note 9 Pro در GSMArena
• راهنماهای تخصصی تعمیرات iFixit
• Android Open Source Project - USB Hardware Documentation

سوالات متداول

آیا خرابی برد شارژ باعث شارژ نشدن گوشی می‌شود؟
بله، در بسیاری از موارد خرابی این برد یا آسیب دیدن مدارهای آن باعث می‌شود گوشی هیچ واکنشی به اتصال شارژر نشان ندهد یا فرآیند شارژ به‌طور مداوم قطع و وصل شود.

آیا با تعویض برد شارژ مشکل میکروفون نیز برطرف می‌شود؟
اگر منشأ خرابی مربوط به میکروفون نصب‌شده روی این برد باشد، تعویض برد معمولاً مشکل را نیز برطرف خواهد کرد.

آیا برد شارژ با سوکت شارژ تفاوت دارد؟
بله، سوکت شارژ تنها یکی از اجزای این مجموعه است، در حالی که برد شارژ شامل مدارها، کانکتورها، میکروفون و سایر قطعات الکترونیکی نیز می‌شود.

آیا استفاده از برد غیراصل مشکل ایجاد می‌کند؟
بله، نمونه‌های بی‌کیفیت ممکن است باعث اختلال در شارژ سریع، انتقال داده، کیفیت میکروفون یا حتی آسیب به سایر قطعات گوشی شوند.

جمع‌بندی

استفاده از برد شارژ ردمی نوت 9 پرو اورجینال باعث حفظ عملکرد صحیح سیستم شارژ، انتقال اطلاعات و میکروفون دستگاه می‌شود. اگر گوشی شما با مشکلاتی مانند شارژ نشدن، قطع و وصل شدن شارژ یا خرابی میکروفون مواجه شده است، بررسی و در صورت نیاز تعویض برد شارژ شیائومی Redmi Note 9 Pro بهترین راهکار خواهد بود. انتخاب برد شارژ ردمی نوت 9 پرو اصلی علاوه بر افزایش طول عمر گوشی، از بروز آسیب‌های بعدی به مادربرد نیز جلوگیری می‌کند.
