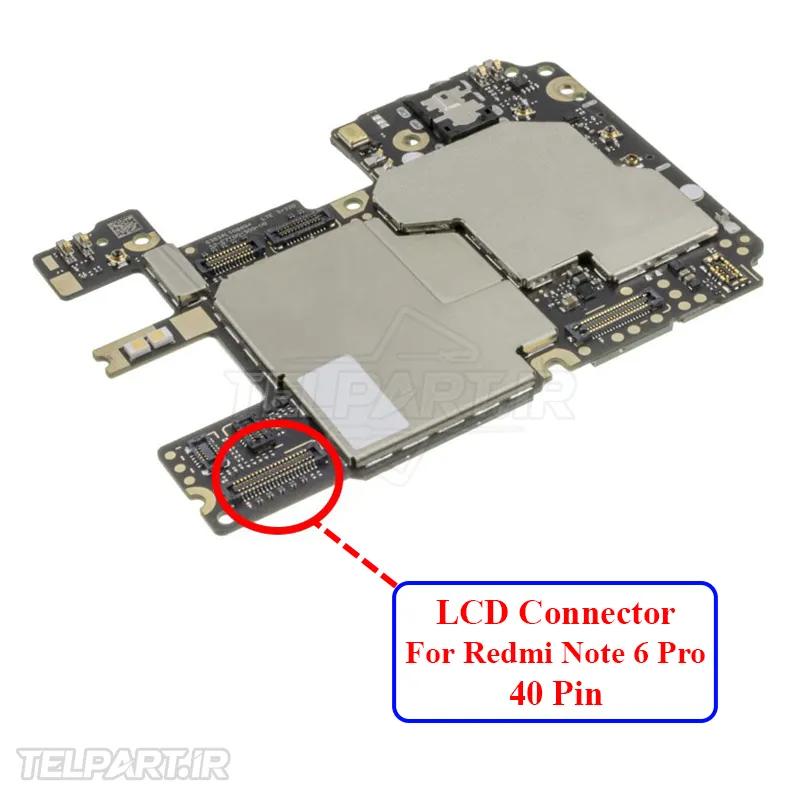

کانکتور ال سی دی شیائومی Redmi Note 6 Pro
مناسب برای تعویض با کانکتور ال سی دی گوشی شیائومی ردمی نوت 6 پرو
تعداد پین: 40 عدد
قابل نصب بر روی برد اصلی
کیفیت درجه یک بازار
کانکتور ال سی دی گوشی Redmi Note 6 Pro یکی از قطعات مهم روی برد اصلی این گوشی است که وظیفه اتصال فلت نمایشگر به مادربرد را بر عهده دارد. این قطعه در محل اتصال فلت LCD به برد اصلی قرار گرفته و ارتباط الکتریکی لازم برای انتقال اطلاعات تصویر، سیگنالهای مربوط به تاچ و بخشهای مرتبط با نمایشگر را برقرار میکند. خرابی یا آسیبدیدگی این کانکتور میتواند باعث ایجاد مشکلات مختلفی در عملکرد صفحه نمایش شود.
در فرآیند تعمیر گوشی، کانکتور روی مادربرد با خود فلت LCD تفاوت دارد. فلت نمایشگر یک کابل انعطافپذیر است، در حالی که کانکتور قطعهای نصبشده روی برد اصلی است و فلت نمایشگر داخل آن قرار میگیرد. بنابراین هنگام سفارش قطعه باید به این تفاوت توجه شود. برای مشاهده قطعات مرتبط با این مدل میتوانید به قطعات Redmi Note 6 Pro مراجعه کنید.
کانکتور ال سی دی گوشی ردمی نوت 6 پرو نقش واسط بین فلت نمایشگر و مدارهای برد اصلی را دارد. سیگنالهای مورد نیاز نمایشگر از طریق فلت به این کانکتور منتقل شده و سپس به مدارهای مربوطه روی مادربرد میرسند. در نتیجه، سالم بودن پایهها و محل اتصال این قطعه برای عملکرد صحیح صفحه نمایش اهمیت زیادی دارد.
در صورتی که کانکتور دچار شکستگی، کندهشدن پایهها، خمشدن پینها یا آسیب ناشی از تعمیرات قبلی شده باشد، ممکن است صفحه نمایش بهدرستی کار نکند. همچنین ورود گردوغبار یا آلودگی به محل اتصال میتواند باعث ایجاد اتصال ناقص و مشکلات مقطعی در نمایش تصویر یا عملکرد تاچ شود.
این کانکتور مستقیماً روی برد اصلی گوشی نصب میشود و محل اتصال فلت نمایشگر به مادربرد است. برای دسترسی به آن باید گوشی باز شده و بخشهای لازم برای رسیدن به برد اصلی جدا شوند. در راهنمای تعمیر Redmi Note 6 Pro نیز جدا کردن کابل نمایشگر از برد اصلی بهعنوان یکی از مراحل جداسازی گوشی ذکر شده است.
به دلیل ظرافت بسیار زیاد پایههای این نوع کانکتورها، هنگام جدا کردن فلت نباید فشار یا نیروی اضافی به کانکتور وارد شود. آسیب به پایههای کانکتور ممکن است تعمیر را پیچیدهتر کند و در برخی موارد نیاز به تعمیر تخصصی برد و کار با تجهیزات میکروسکوپی داشته باشد.
تعویض این قطعه با تعویض یک فلت معمولی تفاوت دارد، زیرا کانکتور مستقیماً روی مادربرد قرار گرفته است. برای جدا کردن قطعه معیوب و نصب کانکتور جدید معمولاً به ابزارهای تخصصی تعمیر برد، هیتر، هویه و تجهیزات مناسب برای کار دقیق روی پایههای ریز نیاز است. قبل از تعویض نیز بهتر است سالم بودن خود نمایشگر و فلت LCD بررسی شود تا خرابی اشتباه تشخیص داده نشود.
اگر کانکتور فقط به دلیل فشار نامناسب دچار مشکل شده باشد، ابتدا باید وضعیت پایهها و محل اتصال با بزرگنمایی مناسب بررسی شود. در صورت کندهشدن مسیرهای برد، ممکن است علاوه بر تعویض کانکتور، نیاز به ترمیم مسیرهای PCB نیز وجود داشته باشد.
برای خرید قطعه مناسب، بهتر است مشخصات مدل گوشی و نوع کانکتور بررسی شود. استفاده از قطعه مناسب میتواند روند تعمیر را سادهتر کرده و احتمال بروز مشکلات اتصال مجدد را کاهش دهد. برای تهیه قطعات و لوازم تعمیرات موبایل میتوانید از فروشگاه اینترنتی تلپارت دیدن کنید. همچنین برای دریافت راهنمایی درباره انتخاب قطعه مناسب میتوانید از بخش تماس با ما استفاده کنید.
آیا کانکتور نمایشگر همان فلت LCD است؟
خیر. فلت LCD یک کابل انعطافپذیر است و کانکتور روی مادربرد نصب میشود و فلت داخل آن قرار میگیرد.
کانکتور نمایشگر Redmi Note 6 Pro چند پین دارد؟
این کانکتور برای این مدل بهصورت 40 پین شناخته میشود.
آیا خرابی کانکتور همیشه باعث سیاه شدن صفحه میشود؟
خیر. بسته به نوع آسیب ممکن است علائمی مانند قطع و وصل شدن تصویر، خطوط روی نمایشگر، اختلال تاچ یا عدم شناسایی نمایشگر ایجاد شود.
آیا تعویض کانکتور LCD کار تخصصی است؟
بله. چون قطعه مستقیماً روی مادربرد نصب میشود، تعویض آن به دقت بالا و تجهیزات مناسب تعمیرات برد نیاز دارد.
کانکتور ال سی دی گوشی ردمی نوت 6 پرو را از کجا تهیه کنیم؟
برای بررسی قطعات این مدل میتوانید به صفحه محصولات Redmi Note 6 Pro مراجعه کنید.
