برد شارژ شیائومی Redmi Note 13 Pro 4G

برد شارژ گوشی Redmi Note 13 Pro 4G

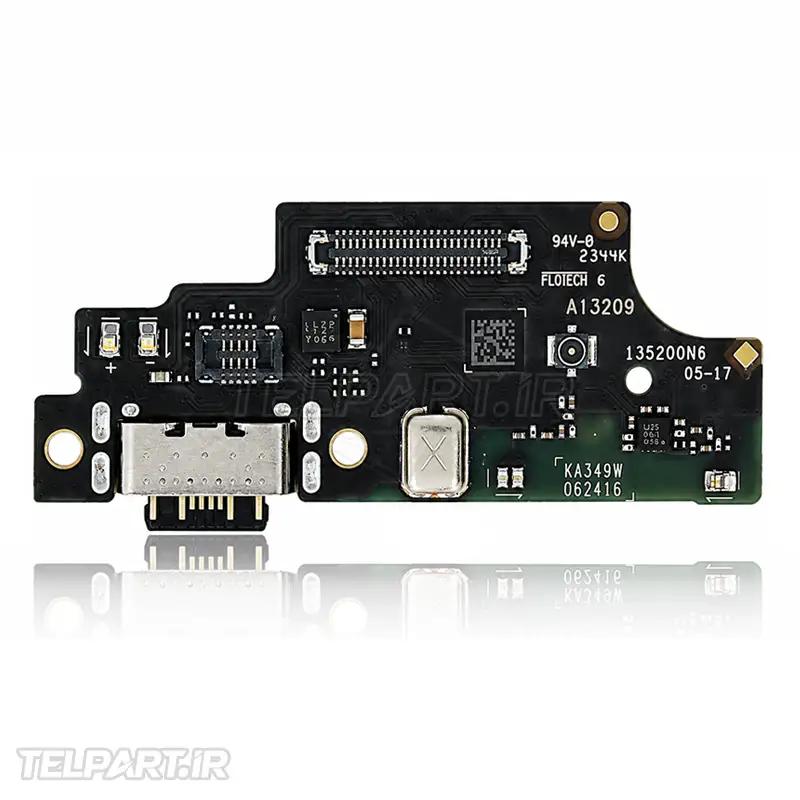

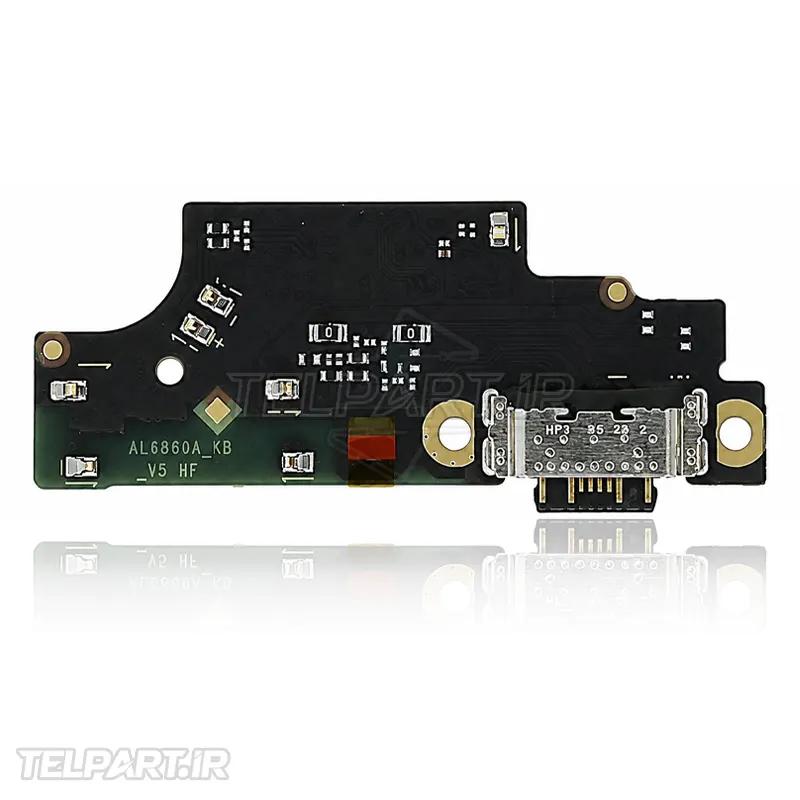

برد شارژ گوشی Redmi Note 13 Pro 4G یکی از قطعات مهم بخش پایینی دستگاه است که مسیر ارتباطی میان درگاه USB Type-C و مدار اصلی گوشی را فراهم می‌کند. این مجموعه در منابع تعمیراتی و فروش قطعات با عنوان‌هایی مانند Charging Board، Charging Port Board و Sub Board شناخته می‌شود و برای مدل‌های Redmi Note 13 Pro 4G با شماره مدل‌هایی مانند 23117RA68G و 2312FPCA6G عرضه شده است. در تصویر محصول نیز یک برد پایینی مشاهده می‌شود که درگاه USB Type-C، کانکتورهای اتصال و چندین قطعه الکترونیکی روی آن قرار گرفته‌اند.

این مجموعه علاوه بر فراهم کردن مسیر شارژ، در انتقال اطلاعات از طریق USB و ارتباط برخی اجزای بخش پایینی گوشی نیز نقش دارد. برای مشاهده سایر قطعات، می‌توانید به قطعات گوشی شیائومی Redmi Note 13 Pro 4G مراجعه کنید. برای دریافت راهنمایی درباره انتخاب قطعه مناسب نیز می‌توانید از تماس با ما استفاده کنید.

مشخصات فنی ساب برد Redmi Note 13 Pro 4G

• نوع قطعه: Charging Board یا برد پایینی گوشی
• مدل سازگار: Xiaomi Redmi Note 13 Pro 4G
• مدل‌های شناخته‌شده دستگاه: 23117RA68G و 2312FPCA6G
• محل نصب: قسمت پایینی شاسی گوشی
• درگاه شارژ: USB Type-C
• کاربرد: شارژ باتری و انتقال اطلاعات از طریق USB
• اجزای مرتبط: میکروفون، اتصال آنتن و کانکتورهای ارتباطی
• نوع قطعه: ماژول قابل تعویض در صورت آسیب‌دیدگی

نقش و عملکرد برد شارژ گوشی Redmi Note 13 Pro 4G

برد پایینی فقط یک سوکت ساده برای اتصال شارژر نیست. این مجموعه در ساختار داخلی گوشی، مسیر ارتباطی بین درگاه USB Type-C و برد اصلی را ایجاد می‌کند. شارژ باتری، انتقال اطلاعات و ارتباط برخی اجزای بخش پایین دستگاه به سلامت این قسمت وابسته است. منابع تخصصی قطعات نیز این مجموعه را به‌عنوان بردی شامل USB-C، میکروفون و اتصال آنتن معرفی کرده‌اند.

Redmi Note 13 Pro 4G به باتری 5000 میلی‌آمپرساعتی و شارژ توربو 67 واتی مجهز است؛ بنابراین سلامت مسیر شارژ و اتصالات این بخش اهمیت زیادی دارد. در صورت آسیب دیدن کانکتور، مسیرهای مدار یا خود برد، ممکن است گوشی شارژ نشود، شارژ ناپایدار داشته باشد یا اتصال USB آن دچار مشکل شود.

محل قرارگیری برد شارژ ردمی نوت 13 پرو 4جی

برد شارژ ردمی نوت 13 پرو 4جی در قسمت پایینی بدنه گوشی قرار دارد و در مجاورت درگاه USB Type-C نصب شده است. این مجموعه از طریق فلت رابط با برد اصلی ارتباط برقرار می‌کند. در راهنمای تعمیر VRM24 برای Redmi Note 13 Pro 4G نیز جدا کردن ساب‌برد پایینی به‌عنوان یکی از مراحل باز کردن دستگاه نشان داده شده است. به همین دلیل هنگام تعویض این قطعه باید مراقب فلت رابط، کانکتورها، پیچ‌ها و قطعات نزدیک برد باشید.

محل قرارگیری این برد باعث می‌شود در برابر عواملی مانند کشیده شدن کابل شارژ، ضربه به قسمت پایینی گوشی، فشار مکانیکی روی سوکت و نفوذ مایعات آسیب‌پذیر باشد. به همین دلیل مشاهده علائم غیرعادی هنگام اتصال شارژر می‌تواند دلیلی برای بررسی این مجموعه باشد.

علائم خرابی برد شارژ

• شارژ نشدن گوشی با وجود سالم بودن شارژر و کابل
• قطع و وصل شدن مداوم شارژ
• لق شدن یا آسیب فیزیکی درگاه USB Type-C
• شارژ بسیار کند یا ناپایدار
• شناسایی نشدن کابل USB توسط گوشی
• اختلال در انتقال اطلاعات از طریق USB
• مشکل در عملکرد میکروفون در صورت آسیب بخش مربوط به آن
• بروز مشکل پس از ضربه یا کشیده شدن شدید کابل شارژ
• آسیب‌دیدگی ظاهری PCB یا کانکتورهای روی برد

البته مشاهده این علائم الزاماً به معنی خرابی خود برد نیست. گاهی گردوغبار و آلودگی داخل درگاه USB-C، خرابی کابل یا شارژر، آسیب باتری، مشکل فلت رابط یا حتی ایراد مدار شارژ روی برد اصلی می‌تواند علائم مشابه ایجاد کند. بنابراین بهتر است قبل از تعویض، گوشی توسط تعمیرکار بررسی و عیب‌یابی شود.

تعویض ساب برد Redmi Note 13 Pro 4G

اگر کانکتور USB Type-C، مسیرهای مدار یا سایر بخش‌های اصلی برد آسیب جدی دیده باشند، تعویض ساب برد Redmi Note 13 Pro 4G می‌تواند راهکار مناسبی باشد. هنگام انتخاب قطعه باید مدل دقیق گوشی، شکل PCB، محل کانکتورها و اجزای قرارگرفته روی برد با نمونه اصلی مقایسه شود.

بر اساس اطلاعات چند فروشنده تخصصی بین‌المللی، برد پایینی این مدل با شماره‌های 23117RA68G و 2312FPCA6G عرضه شده و در برخی نسخه‌ها درگاه USB-C، میکروفون و اتصال آنتن روی همین مجموعه قرار دارند. بنابراین انتخاب قطعه سازگار اهمیت زیادی دارد و استفاده از برد نامتناسب می‌تواند باعث بروز مشکل در شارژ، انتقال اطلاعات یا عملکرد سایر اجزای متصل شود.

آموزش تعویض برد شارژ ردمی نوت 13 پرو 4جی

برای مشاهده مراحل باز کردن گوشی و دسترسی به برد پایینی می‌توانید از ویدیوی آموزش تعویض برد شارژ گوشی Redmi Note 13 Pro 4G استفاده کنید. راهنمای تعمیر VRM24 توصیه می‌کند پیش از شروع تعمیر، گوشی خاموش شود و برای باز کردن قطعات از ابزار مناسب استفاده شود. هنگام جدا کردن برد نیز باید از وارد کردن فشار اضافی به کانکتورها و فلت‌های اطراف جلوگیری کرد.

نکات مهم هنگام تعویض برد

• پیش از شروع تعمیر، گوشی را کاملاً خاموش کنید.
• از ابزار مناسب برای باز کردن قاب و جدا کردن کانکتورها استفاده کنید.
• به فلت رابط بین برد اصلی و برد پایینی فشار وارد نکنید.
• پین‌ها و کانکتورهای روی برد را با ابزار فلزی خراش ندهید.
• قبل از بستن کامل گوشی، شارژ و انتقال اطلاعات USB را آزمایش کنید.
• عملکرد میکروفون و سایر اتصالات مربوط به برد را نیز بررسی کنید.

سوالات متداول درباره برد شارژ

آیا برد شارژ همان سوکت شارژ است؟
خیر. سوکت USB Type-C یکی از اجزای نصب‌شده روی برد پایینی است. در بسیاری از قطعات یدکی، کل مجموعه به‌صورت یک PCB شارژ عرضه می‌شود.

آیا خرابی برد می‌تواند باعث شارژ نشدن گوشی شود؟
بله. خرابی سوکت، مسیرهای مدار یا قطعات روی برد می‌تواند باعث شارژ نشدن یا قطع و وصل شدن شارژ شود؛ البته کابل، آداپتور، باتری و فلت رابط نیز باید بررسی شوند.

آیا خرابی این برد می‌تواند روی میکروفون اثر بگذارد؟
بله، در نسخه‌هایی که میکروفون روی همین مجموعه قرار دارد، آسیب به برد یا مسیر میکروفون می‌تواند باعث اختلال در ضبط صدا یا مکالمه شود.

چگونه برد مناسب برای گوشی را انتخاب کنیم؟
بهترین روش، بررسی شماره مدل گوشی، مقایسه شکل برد، محل کانکتورها، درگاه USB-C و سایر اجزای روی PCB است. برای این مدل، تطبیق با مدل‌هایی مانند 23117RA68G و 2312FPCA6G اهمیت دارد.

خرید قطعه مناسب برای Redmi Note 13 Pro 4G

فروشگاه اینترنتی تلپارت مجموعه‌ای از قطعات تعمیراتی گوشی‌های شیائومی را ارائه می‌کند. هنگام خرید این قطعه بهتر است ظاهر برد و محل کانکتورها با نمونه موجود در گوشی مقایسه شود تا احتمال انتخاب اشتباه کاهش پیدا کند. استفاده از قطعه سازگار و نصب اصولی می‌تواند عملکرد پایدار شارژ، ارتباط USB و سایر قابلیت‌های وابسته به بخش پایینی دستگاه را بازیابی کند.
