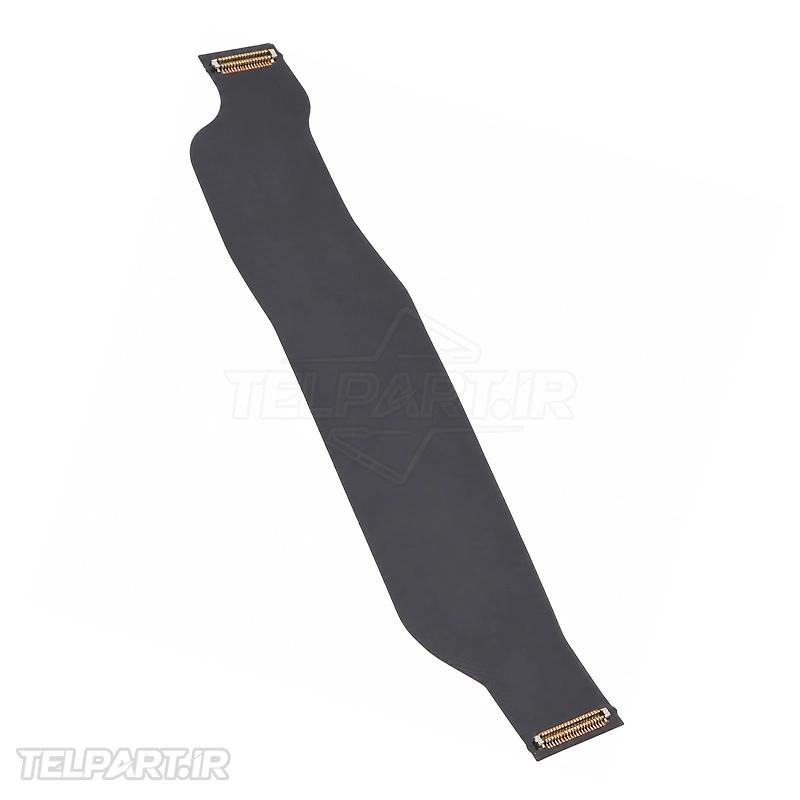

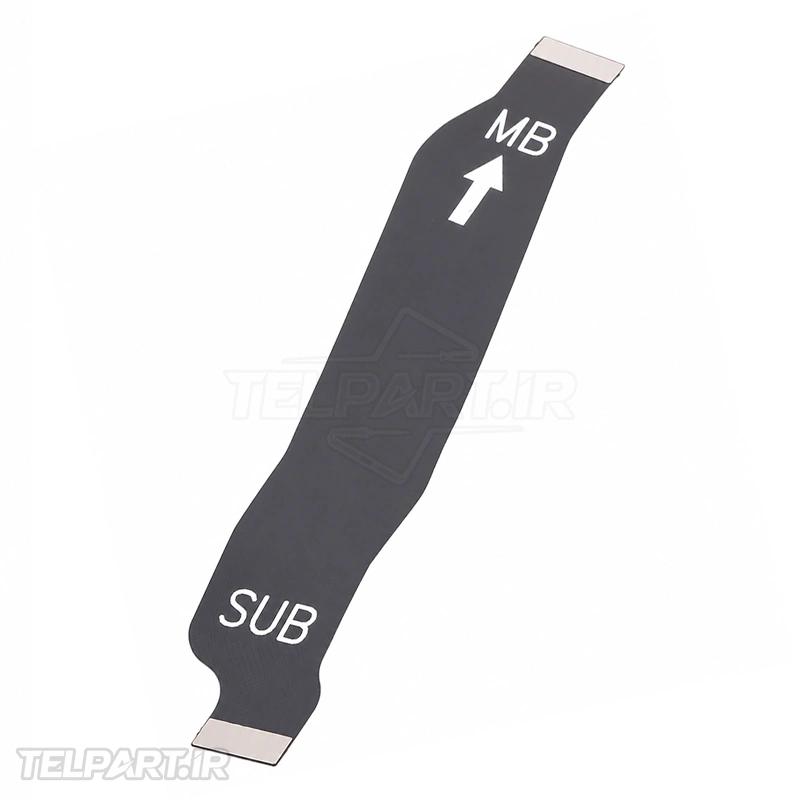

فلت مادربرد شیائومی Redmi Note 10

فلت مادربرد شیائومی Redmi Note 10؛ پل ارتباطی میان برد اصلی و برد شارژ گوشی

فلت مادربرد شیائومی Redmi Note 10 یکی از مهم‌ترین کابل‌های ارتباطی داخل این گوشی است که وظیفه انتقال اطلاعات، سیگنال‌ها و بخشی از ولتاژ موردنیاز بین برد اصلی (Main Board) و برد شارژ (Sub Board) را بر عهده دارد. این قطعه که با نام Main Flex نیز شناخته می‌شود، نقش بسیار مهمی در عملکرد صحیح شارژ، میکروفون، اسپیکر، آنتن و ارتباط بین بخش‌های مختلف گوشی ایفا می‌کند. در صورت آسیب دیدن این فلت، ممکن است دستگاه با مشکلات متعددی مانند شارژ نشدن، اختلال در آنتن‌دهی یا از کار افتادن برخی قطعات مواجه شود. اگر قصد خرید قطعه اصلی را دارید، می‌توانید از فروشگاه اینترنتی تلپارت دیدن کنید. همچنین برای دریافت مشاوره تخصصی از طریق تماس با ما با کارشناسان تلپارت در ارتباط باشید. تمامی قطعات شیائومی Redmi Note 10 نیز در این صفحه در دسترس هستند.

مشخصات فلت مادربرد شیائومی Redmi Note 10

• طراحی اختصاصی برای Xiaomi Redmi Note 10.
• شناخته شده با نام Main Flex یا Main Board Flex.
• ساخته شده از مدار چاپی انعطاف‌پذیر (Flexible Printed Circuit).

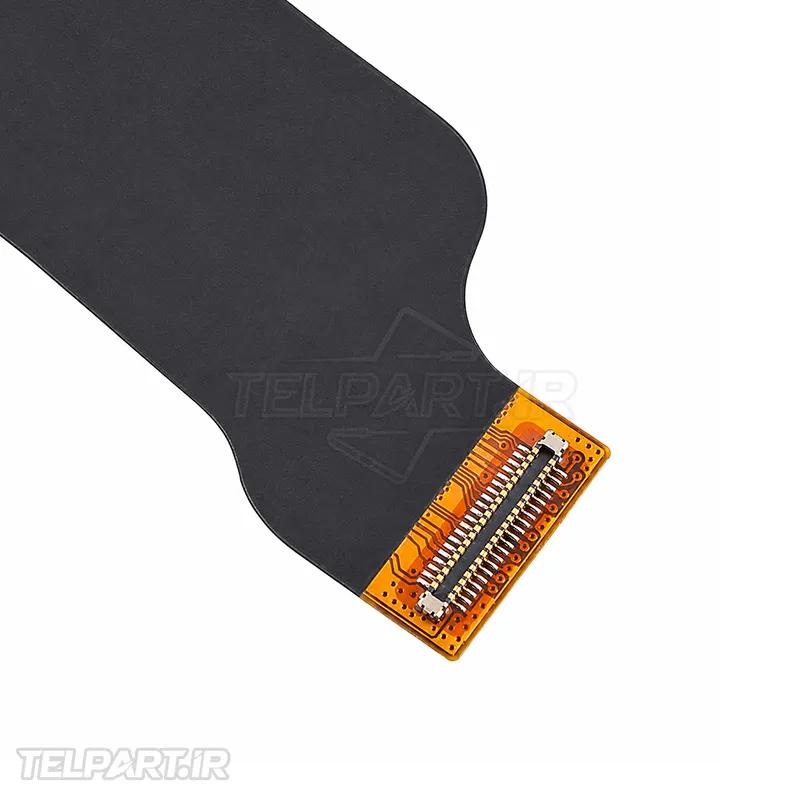

• دارای کانکتورهای استاندارد برای اتصال به برد اصلی و برد شارژ.
• انتقال پایدار اطلاعات و سیگنال‌های داخلی گوشی.
• ابعاد و طول کاملاً منطبق با طراحی کارخانه شیائومی.

نقش و عملکرد فلت مادربرد

فلت مین شیائومی Redmi Note 10 وظیفه ایجاد ارتباط میان مادربرد و برد پایین گوشی را بر عهده دارد. از طریق این کابل، اطلاعات مربوط به شارژ، انتقال صدا، ارتباط آنتن، میکروفون، اسپیکر، موتور ویبره و سایر بخش‌های متصل به برد شارژ به برد اصلی منتقل می‌شود. در واقع این قطعه یکی از مسیرهای اصلی ارتباط داخلی دستگاه است و خرابی آن می‌تواند چندین بخش مختلف گوشی را به طور هم‌زمان تحت تأثیر قرار دهد.

محل قرارگیری فلت مادربرد در داخل گوشی

فلت مادربرد ردمی نوت 10 در قسمت میانی بدنه و روی باتری قرار می‌گیرد. یک سر این فلت به مادربرد در بخش بالای گوشی و سر دیگر آن به برد شارژ در قسمت پایین متصل می‌شود. این طراحی باعث می‌شود ارتباط میان دو برد اصلی بدون نیاز به سیم‌های متعدد برقرار شود و فضای داخلی دستگاه نیز بهینه باقی بماند.

وظایف اصلی فلت مادربرد

• برقراری ارتباط بین برد اصلی و برد شارژ.
• انتقال سیگنال‌های کنترلی میان دو برد.
• انتقال اطلاعات مربوط به شارژ و مدیریت توان.
• کمک به عملکرد صحیح اسپیکر، میکروفون و ویبره.
• انتقال بخشی از داده‌های مربوط به ارتباطات داخلی گوشی.
• حفظ پایداری ارتباط میان اجزای سخت‌افزاری.

علائم خراب شدن فلت مادربرد

• شارژ نشدن یا قطع و وصل شدن شارژ.
• از کار افتادن میکروفون یا اسپیکر.
• ضعف یا قطع آنتن‌دهی.
• شناسایی نشدن برد شارژ.
• خاموش شدن ناگهانی گوشی.
• عملکرد ناپایدار برخی قطعات پس از ضربه.

دلایل آسیب دیدن فلت مادربرد

• سقوط یا ضربه شدید به گوشی.
• خم شدن بیش از حد بدنه.
• نفوذ آب یا رطوبت.
• پارگی فلت هنگام تعمیر.
• خرابی کانکتورهای اتصال.
• استفاده از قطعات غیراستاندارد.

چرا استفاده از قطعه اورجینال اهمیت دارد؟

استفاده از فلت مادربرد شیائومی Redmi Note 10 اورجینال باعث انتقال پایدار داده‌ها، کاهش نویز، اتصال دقیق کانکتورها و افزایش طول عمر دستگاه می‌شود. نمونه‌های بی‌کیفیت معمولاً از مدارهای نازک‌تر و مواد اولیه ضعیف‌تر ساخته می‌شوند و ممکن است پس از مدت کوتاهی دچار قطعی یا افت عملکرد شوند.

آموزش تعویض فلت مادربرد

برای تعویض این قطعه لازم است قاب پشتی، محافظ برد و باتری باز شوند تا دسترسی کامل به کانکتورهای دو سر فلت فراهم شود. در صورت تمایل می‌توانید مراحل انجام این تعمیر را در ویدئوی زیر مشاهده کنید.

آموزش تعویض فلت مادربرد شیائومی Redmi Note 10

سوالات متداول

آیا خرابی فلت مادربرد باعث شارژ نشدن گوشی می‌شود؟
بله، چون ارتباط میان برد اصلی و برد شارژ از طریق این قطعه برقرار می‌شود، خرابی آن می‌تواند باعث اختلال در فرآیند شارژ شود.

آیا فلت مین شیائومی Redmi Note 10 روی آنتن‌دهی تأثیر دارد؟
بله، بخشی از سیگنال‌های ارتباطی از طریق این فلت منتقل می‌شوند و آسیب آن می‌تواند موجب ضعف یا قطع آنتن شود.

آیا این قطعه قابل تعمیر است؟
در بیشتر موارد خیر. در صورت پارگی مدار یا آسیب دیدن کانکتورها، تعویض کامل قطعه بهترین راهکار است.

آیا استفاده از نمونه غیراصل توصیه می‌شود؟
خیر، زیرا کیفیت پایین مدار و کانکتورها می‌تواند موجب ایجاد اختلال در عملکرد بخش‌های مختلف گوشی شود.

جمع‌بندی

فلت مادربرد شیائومی Redmi Note 10 یکی از مهم‌ترین قطعات ارتباطی داخل این گوشی محسوب می‌شود که وظیفه انتقال اطلاعات و سیگنال‌ها بین برد اصلی و برد شارژ را بر عهده دارد. خرابی فلت مین شیائومی Redmi Note 10 می‌تواند باعث بروز مشکلات متعددی مانند اختلال در شارژ، قطع آنتن، از کار افتادن میکروفون یا اسپیکر شود. به همین دلیل، در صورت نیاز به تعویض، استفاده از فلت مادربرد ردمی نوت 10 اورجینال بهترین انتخاب برای حفظ عملکرد و دوام دستگاه خواهد بود.
