کانکتور مادربرد شیائومی Redmi Note 10 Pro

کانکتور مادربرد گوشی Redmi Note 10 Pro

کانکتور مادربرد گوشی Redmi Note 10 Pro یکی از مهم‌ترین کانکتورهای برد اصلی این گوشی است که وظیفه ایجاد ارتباط الکتریکی پایدار میان مادربرد و فلت رابط (Main Flex Cable) را بر عهده دارد. این قطعه با طراحی دقیق و تراکم بالای پایه‌ها، نقش مهمی در انتقال داده، تغذیه و سیگنال‌های کنترلی بین برد اصلی و برد شارژ ایفا می‌کند. در صورت آسیب دیدن این کانکتور، ممکن است مشکلاتی مانند قطع شارژ، از کار افتادن میکروفون، اسپیکر، آنتن یا حتی روشن نشدن دستگاه ایجاد شود. اگر قصد خرید این قطعه یا سایر قطعات این مدل را دارید، می‌توانید به صفحه قطعات گوشی شیائومی Redmi Note 10 Pro در فروشگاه اینترنتی تلپارت مراجعه کنید.

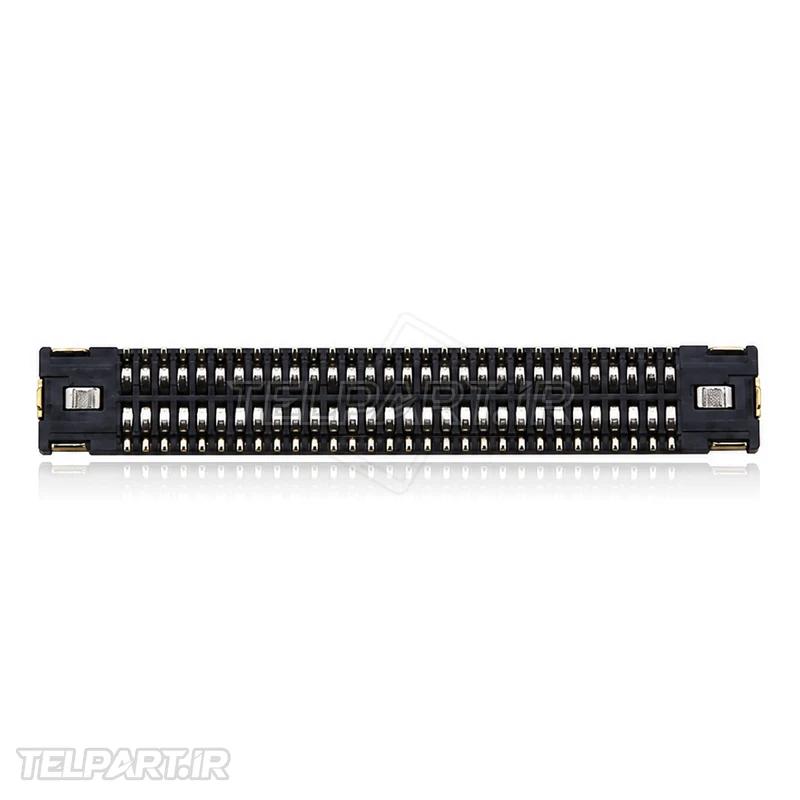

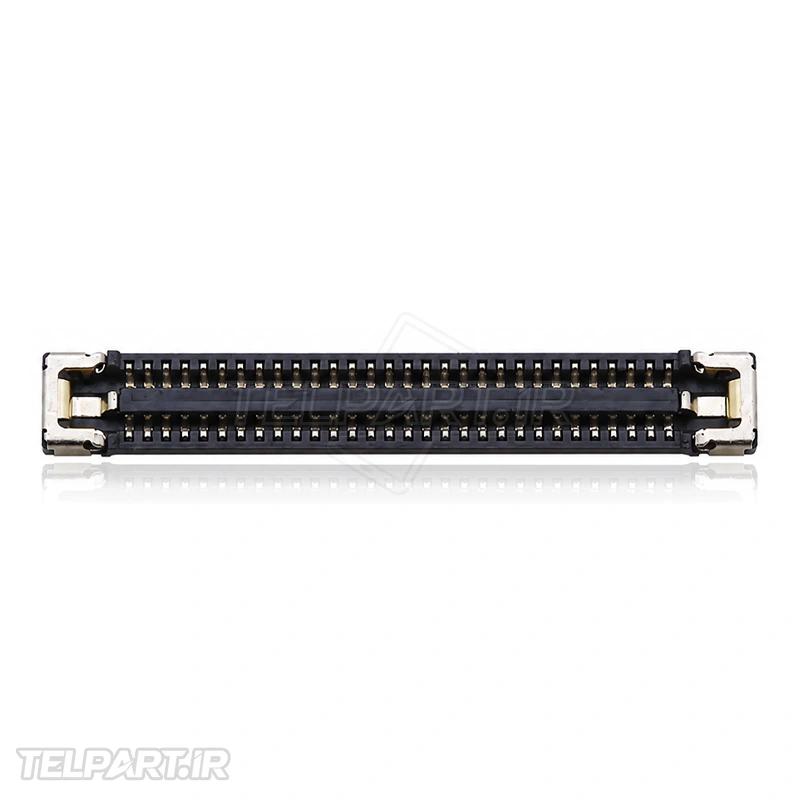

مشخصات کانکتور مین شیائومی ردمی نوت 10 پرو

• نوع قطعه: MotherBoard FPC Connector
• تعداد پایه (Pin): 60 پین
• نوع اتصال: برد به برد (Board to Board)
• محل نصب: روی مادربرد اصلی گوشی
• سازگار با: Xiaomi Redmi Note 10 Pro
• جنس پایه‌ها: آلیاژ مس با روکش مقاوم در برابر اکسیداسیون
• طراحی: مناسب برای انتقال سیگنال‌های پرسرعت و تغذیه مدارها

نقش و عملکرد کانکتور مین شیائومی ردمی نوت 10 پرو

کانکتور مین شیائومی ردمی نوت 10 پرو وظیفه اتصال فلت اصلی به مادربرد را بر عهده دارد. این ارتباط باعث انتقال اطلاعات میان برد اصلی و برد پایینی شده و عملکرد صحیح بخش‌هایی مانند درگاه شارژ USB-C، میکروفون، ویبراتور، آنتن شبکه، آنتن وای‌فای و برخی مسیرهای تغذیه را تضمین می‌کند. کیفیت ساخت این کانکتور تأثیر مستقیمی بر پایداری ارتباط الکتریکی و کاهش افت سیگنال دارد.

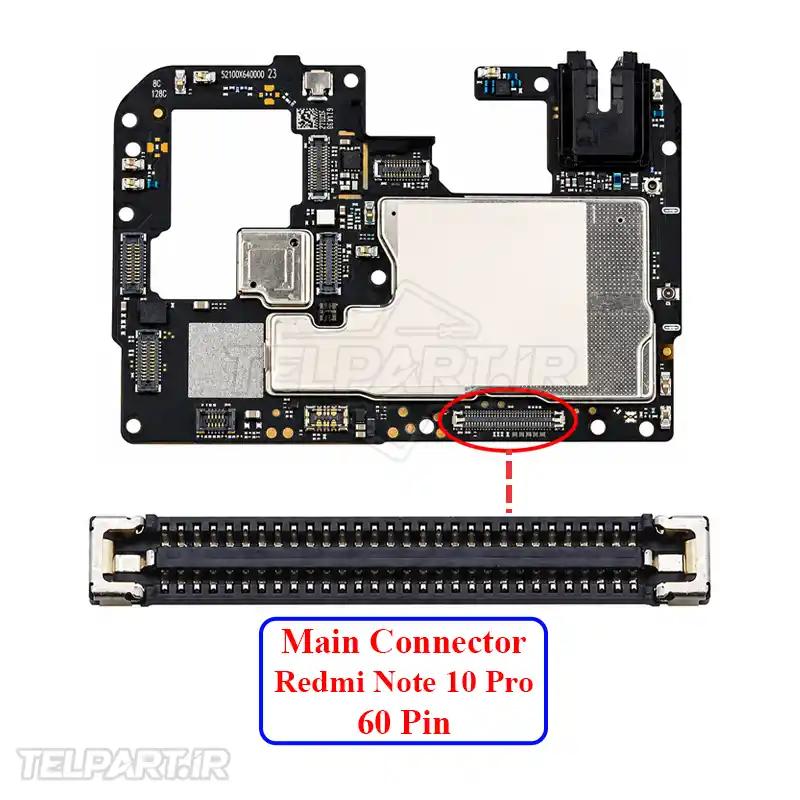

محل قرارگیری داخل گوشی

• روی مادربرد اصلی دستگاه نصب شده است.
• در بخش پایینی مادربرد و مقابل کانکتور فلت رابط قرار می‌گیرد.
• با اتصال فلت اصلی، ارتباط بین برد بالا و برد شارژ برقرار می‌شود.
• برای دسترسی به آن باید قاب پشت، محافظ‌های فلزی و مادربرد باز شوند.

علائم خراب شدن کانکتور

• شارژ نشدن گوشی یا قطع و وصل شدن شارژ
• روشن نشدن دستگاه پس از تعمیر یا ضربه
• قطع شدن آنتن موبایل یا وای‌فای
• از کار افتادن میکروفون یا اسپیکر پایین
• قطع شدن ارتباط برد شارژ با مادربرد
• شل شدن یا شکستن پایه‌های کانکتور
• وجود خوردگی ناشی از آب‌خوردگی یا اکسید شدن پایه‌ها

چه زمانی باید کانکتور تعویض شود؟

• زمانی که پایه‌های کانکتور شکسته یا کنده شده باشند.
• در صورت آسیب ناشی از آب‌خوردگی و سولفاته شدن.
• پس از ضربه شدید که باعث جدا شدن کانکتور از برد شود.
• در صورت عدم برقراری ارتباط صحیح با فلت اصلی حتی پس از تعویض فلت.
• وقتی تعمیرکار خرابی کانکتور را با اندازه‌گیری مسیرها تأیید کند.

نکات مهم هنگام تعویض

تعویض این قطعه نیازمند هیتر، هویه مناسب، فلاکس باکیفیت و تجربه در تعمیرات بردهای چندلایه است. به دلیل تراکم زیاد پایه‌ها، هرگونه حرارت نامناسب یا جابه‌جایی نادرست می‌تواند باعث آسیب دیدن مسیرهای PCB شود. توصیه می‌شود این تعمیر توسط تعمیرکار متخصص انجام شود تا از ایجاد اتصال کوتاه یا کنده شدن پدهای برد جلوگیری گردد.

سوالات متداول

آیا کانکتور مادربرد گوشی Redmi Note 10 Pro قابل تعمیر است؟

در صورتی که تنها تعدادی از پایه‌ها خم شده باشند، ممکن است تعمیر امکان‌پذیر باشد؛ اما در صورت شکستگی، ذوب شدن یا کنده شدن پایه‌ها معمولاً تعویض کامل بهترین راهکار است.

تعداد پایه‌های این کانکتور چند عدد است؟

این مدل از کانکتور دارای 60 پین بوده و برای اتصال فلت اصلی بین مادربرد و برد شارژ طراحی شده است.

آیا خرابی این قطعه باعث روشن نشدن گوشی می‌شود؟

بله، در صورت قطع شدن مسیرهای تغذیه یا سیگنال‌های حیاتی، ممکن است گوشی روشن نشود یا برخی بخش‌های سخت‌افزاری از کار بیفتند.

جمع‌بندی

کانکتور مادربرد گوشی Redmi Note 10 Pro یکی از قطعات حیاتی در ساختار سخت‌افزاری این گوشی محسوب می‌شود و سلامت آن برای عملکرد صحیح بسیاری از بخش‌های دستگاه ضروری است. همچنین کانکتور مین شیائومی ردمی نوت 10 پرو به دلیل داشتن 60 پین و طراحی دقیق، باید با نمونه باکیفیت و سازگار جایگزین شود تا پایداری اتصال حفظ گردد. برای تهیه قطعات اصلی، دریافت مشاوره تخصصی یا استعلام موجودی، از طریق تماس با ما اقدام کنید یا از فروشگاه اینترنتی تلپارت بازدید نمایید.
