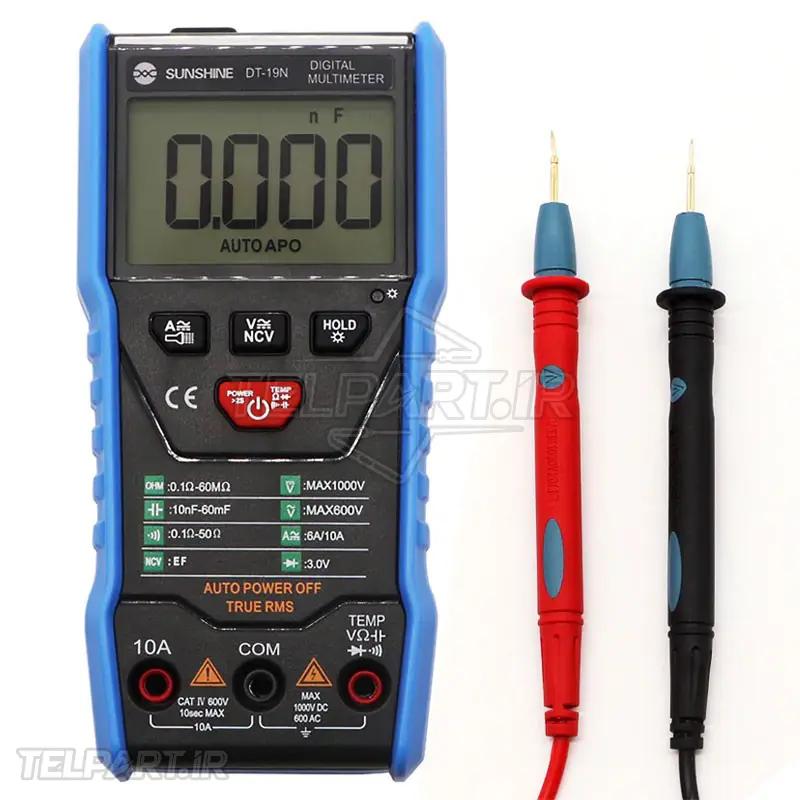

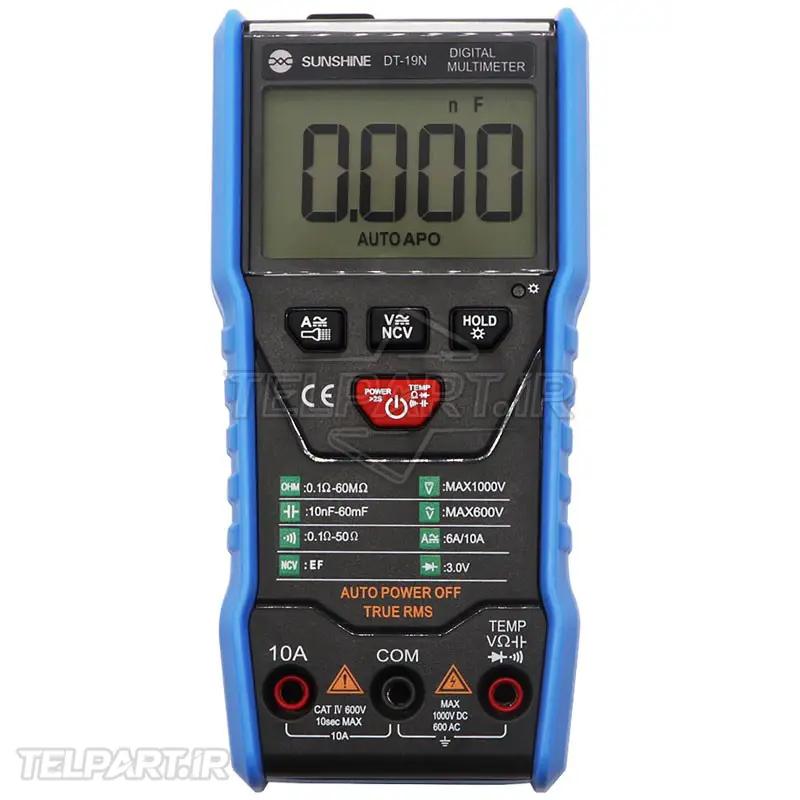

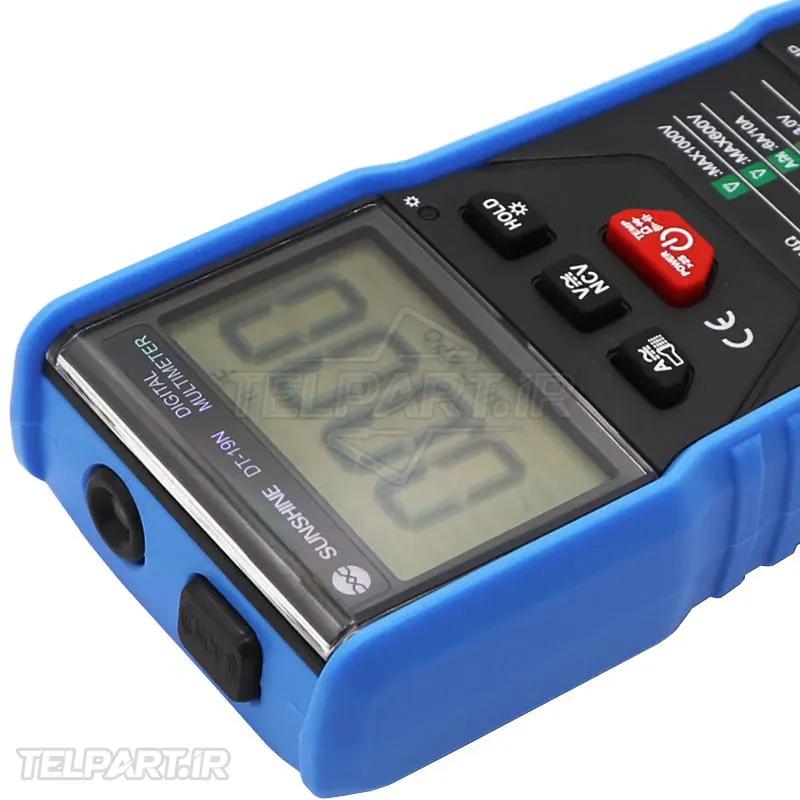

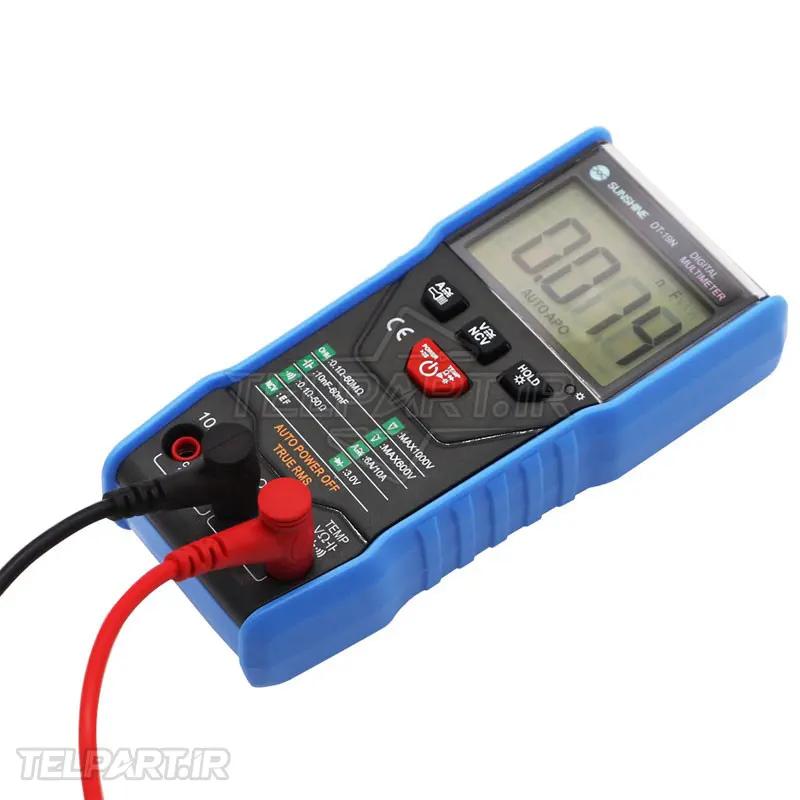

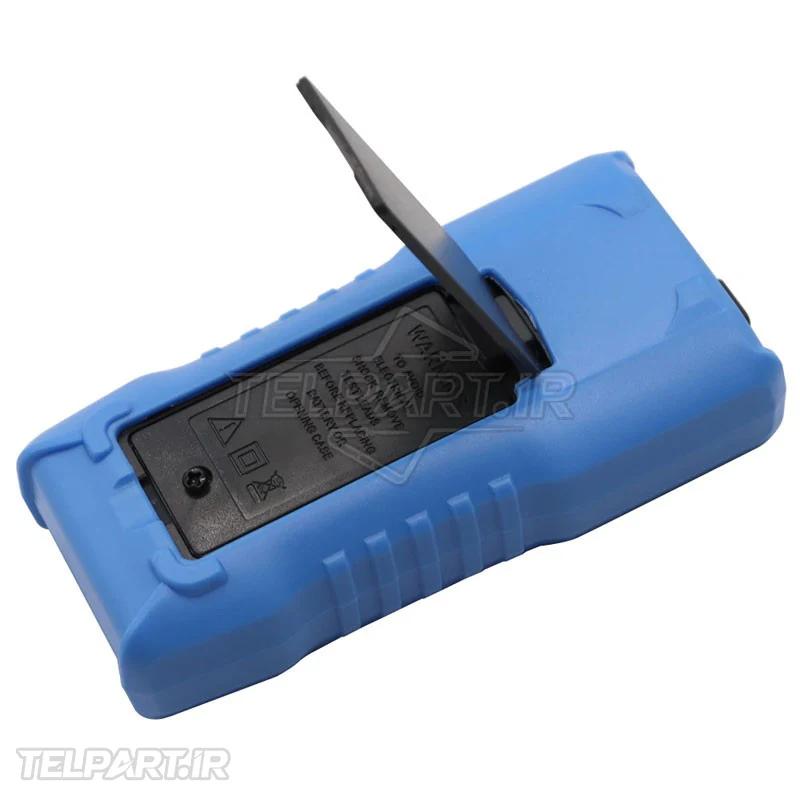

مولتی متر دیجیتال سانشاین مدل DT-19N

مولتی متر دیجیتال سانشاین مدل DT-19N؛ ابزار تشخیص عیب در تعمیرات موبایل

در تعمیر موبایل، خیلی از ایرادها با نگاه کردن به برد قابل تشخیص نیستند و باید مسیرهای مختلف مدار اندازه‌گیری شوند. مولتی متر دیجیتال سانشاین مدل DT-19N با تمرکز بر تعمیرات موبایل ساخته شده و برای بررسی ولتاژ، جریان، مقاومت، پیوستگی و برخی پارامترهای دیگر کاربرد دارد. مولتی متر سانشاین DT-19N به‌دلیل ابعاد جمع‌وجور و قابلیت تشخیص خودکار، برای میز تعمیر مناسب است و در عیب‌یابی بردهای الکترونیکی می‌تواند سرعت کار تعمیرکار را افزایش دهد. نکته مهم این است که این دستگاه خودش داخل گوشی قرار نمی‌گیرد؛ بلکه یک ابزار خارجی است که برای بررسی بخش‌های مختلف گوشی و برد مورد استفاده قرار می‌گیرد.

DT-19N دقیقاً چه کاری انجام می‌دهد؟

هنگام تعمیر یک گوشی، تعمیرکار ممکن است بخواهد بداند آیا یک مسیر قطع شده، ولتاژ تغذیه به نقطه مشخصی رسیده یا مقاومت یک بخش از مدار غیرعادی است. در چنین موقعیت‌هایی مولتی متر سانشاین DT-19N به کمک پراب‌ها به نقاط موردنظر متصل می‌شود و مقدار اندازه‌گیری روی نمایشگر نشان داده می‌شود. طبق اطلاعات منتشرشده برای این مدل، DT-19N از تشخیص خودکار، True RMS، تست دیود، تست پیوستگی، اندازه‌گیری دما، NCV، نگه‌داشتن داده و خاموشی خودکار پشتیبانی می‌کند.

علائم و موقعیت‌هایی که وجود دستگاه را ضروری می‌کند

• گوشی روشن نمی‌شود و باید مسیر تغذیه بررسی شود.
• نیاز به تشخیص اتصال کوتاه یا قطعی در یک مسیر وجود دارد.
• ولتاژ یک بخش از برد باید با مقدار مورد انتظار مقایسه شود.
• برای بررسی دیودها یا قطعات مشابه به تست الکتریکی نیاز است.
• تعمیرکار می‌خواهد قبل از تعویض قطعه، وضعیت مدار را اندازه‌گیری کند.

نقاط قوت DT-19N

• طراحی جمع‌وجور و مناسب میز تعمیر موبایل
• تشخیص خودکار برخی حالت‌های اندازه‌گیری
• پشتیبانی از True RMS
• وجود تست پیوستگی و دیود
• قابلیت NCV، HOLD و خاموشی خودکار
• امکان اندازه‌گیری ولتاژ، جریان، مقاومت، فرکانس، ظرفیت و دما طبق مشخصات منتشرشده

در اطلاعات فنی موجود، اندازه دستگاه حدود 142 × 70 × 32 میلی‌متر و وزن آن بدون باتری حدود 196 گرم اعلام شده است. همچنین محدوده اندازه‌گیری ولتاژ AC تا 600 ولت و DC تا 1000 ولت و اندازه‌گیری جریان AC تا 6 آمپر و DC تا 10 آمپر ذکر شده است. این اعداد مربوط به مشخصات منتشرشده مدل هستند و به معنی مناسب بودن دستگاه برای هر شرایط الکتریکی نیستند.

نقاط ضعف و محدودیت‌های احتمالی

• برای اندازه‌گیری‌های آزمایشگاهی بسیار دقیق، باید مشخصات دقت موردنیاز جداگانه بررسی شود.
• تعداد زیاد قابلیت‌ها جایگزین مهارت تشخیص و تفسیر نتیجه نمی‌شود.
• در اندازه‌گیری روی بردهای موبایل، تماس اشتباه پراب می‌تواند باعث آسیب به مدار شود.
• برای اندازه‌گیری مقاومت و پیوستگی، مدار باید از منبع تغذیه جدا باشد.

چه زمانی نیاز به تعویض دستگاه داریم؟

یک ابزار اندازه‌گیری زمانی باید جدی‌تر بررسی یا تعویض شود که نمایشگر مقدارهای ناپایدار و غیرمنطقی نشان دهد، پراب‌ها یا سیم‌ها آسیب دیده باشند، کلیدها و ورودی‌ها عملکرد صحیح نداشته باشند یا دستگاه در مقایسه با یک منبع معلوم، نتیجه قابل اعتماد ارائه نکند. Fluke نیز توصیه می‌کند قبل از اندازه‌گیری، بدنه و پراب‌ها از نظر آسیب بررسی شوند و عملکرد ابزار با یک منبع شناخته‌شده کنترل شود.

یک نکته مهم درباره تست روی برد

برای تست مقاومت و پیوستگی نباید مدار تحت ولتاژ باشد. راهنمای Fluke نیز قطع برق و تخلیه خازن‌ها را پیش از چنین اندازه‌گیری‌هایی ضروری می‌داند. هنگام تست پیوستگی، صدای بوق دستگاه معمولاً نشان‌دهنده وجود مسیر الکتریکی پیوسته است، اما نتیجه باید با شرایط واقعی مدار تفسیر شود.

راهنمای خرید و آموزش

برای مشاهده مدل‌های موجود می‌توانید به صفحه مولتی‌مترهای تلپارت مراجعه کنید. فروشگاه اینترنتی تلپارت ابزارهای مختلف مورد استفاده تعمیرکاران را ارائه می‌کند. برای مشاهده آموزش کار با مولتی متر دیجیتال سانشاین نیز ویدیوی آموزش استفاده از مولتی متر دیجیتال سانشاین مدل DT-19N در دسترس است. در صورت نیاز به راهنمایی برای انتخاب ابزار، می‌توانید از تماس با ما استفاده کنید.

پرسش‌های متداول

آیا مولتی متر سانشاین DT-19N برای تعمیر موبایل ساخته شده است؟
بله. Sunshine این مدل را به‌عنوان یک مولتی‌متر کوچک و سفارشی‌شده برای تعمیر موبایل معرفی کرده است.

آیا مولتی متر سانشاین DT-19N برای تست اتصال کوتاه کاربرد دارد؟
بله، حالت پیوستگی و اندازه‌گیری مقاومت می‌توانند در بررسی مسیرهای مدار مفید باشند؛ البته تست مقاومت و پیوستگی باید روی مدار بدون برق انجام شود.
