کانکتور برد شارژ سامسونگ Galaxy A52 | A525

خرید کانکتور برد شارژ سامسونگ A52 | سوکت اتصال فلت به برد شارژ

کانکتور برد شارژ سامسونگ A52 یکی از اتصالات ظریف و مهم در ساختار داخلی این گوشی است که ارتباط الکتریکی میان کابل فلت رابط و برد شارژ را برقرار می‌کند. آسیب‌دیدن این سوکت ممکن است باعث اختلال در ارتباط بین بردها و بروز مشکلاتی در شارژ یا عملکرد بخش‌های مرتبط شود. انتخاب کانکتور مناسب و نصب دقیق آن، به‌ویژه هنگام تعمیرات تخصصی برد، اهمیت زیادی دارد.

مشخصات فنی کانکتور برد شارژ گوشی A52

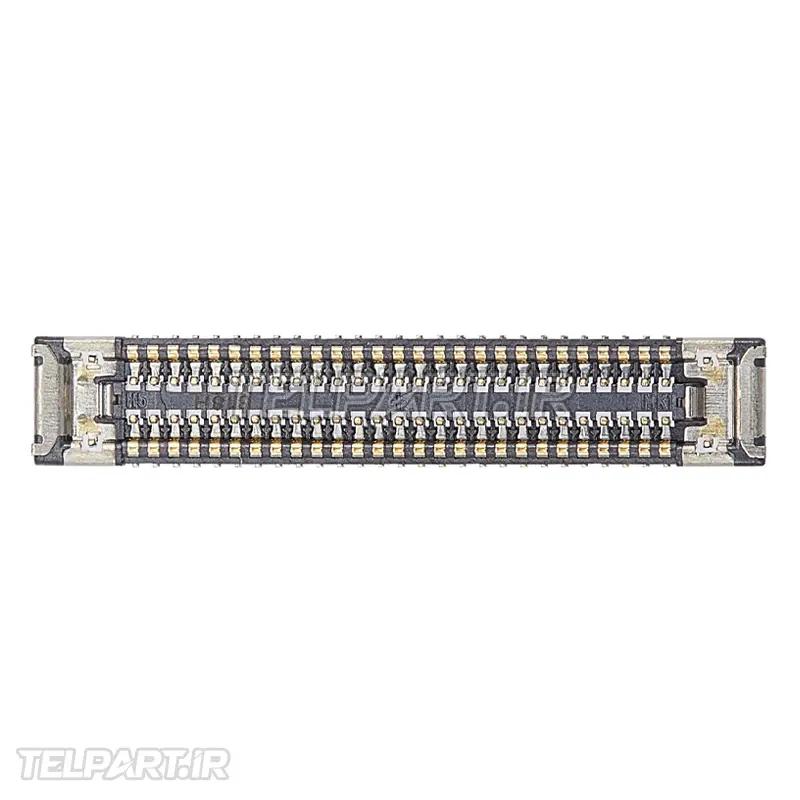

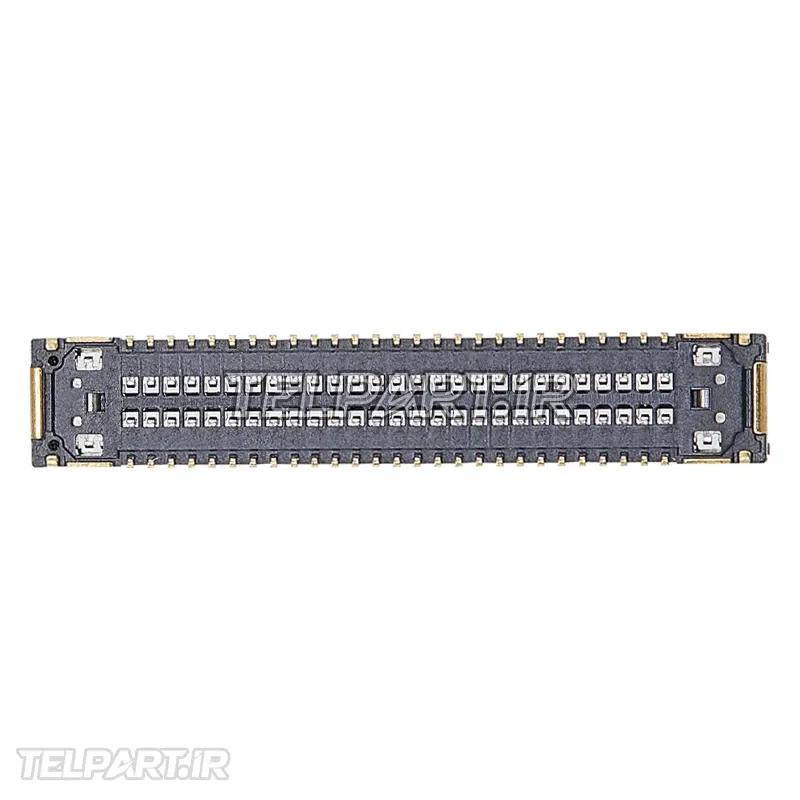

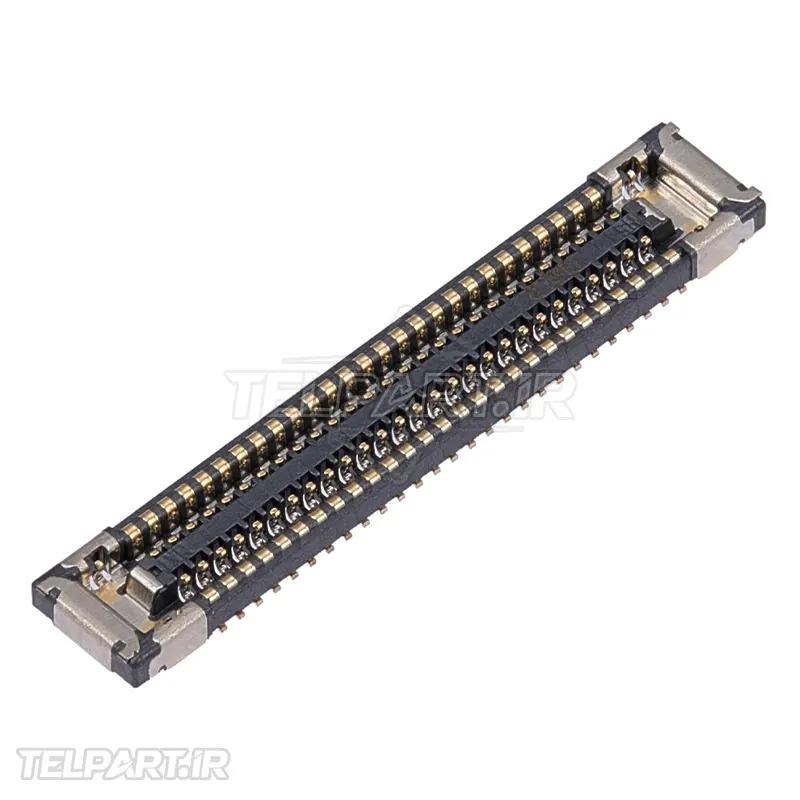

• نام انگلیسی: Samsung Galaxy A52 Charging Board FPC Connector
• نوع قطعه: کانکتور FPC برای اتصال کابل فلت به برد شارژ
• مدل گوشی: Samsung Galaxy A52 4G
• شماره مدل دستگاه: SM-A525F و نسخه‌های سازگار خانواده SM-A525
• تعداد پین: 54 پین، مطابق مشخصات این قطعه
• ساختار: بدنه عایق مقاوم در برابر حرارت لحیم‌کاری و پایه‌های فلزی رسانا
• محل نصب: روی برد شارژ، در محل اتصال کابل فلت رابط

کانکتور برد شارژ گوشی سامسونگ A52 باید از نظر تعداد پایه‌ها، ابعاد، فاصله پین‌ها و شکل محل اتصال با قطعه موردنیاز مطابقت داشته باشد. حتی تفاوت جزئی در طراحی کانکتور می‌تواند مانع نصب صحیح یا برقراری اتصال مطمئن شود.

نقش کانکتور FPC در عملکرد گوشی

FPC مخفف Flexible Printed Circuit است و به مدارهای انعطاف‌پذیر مورد استفاده در تجهیزات الکترونیکی اشاره دارد. کانکتور مربوط به این مدار، اتصال کابل فلت را به برد برقرار می‌کند و مسیرهای الکتریکی لازم برای ارتباط میان بخش‌های دستگاه را در اختیار می‌گذارد.

کانکتور برد شارژ سامسونگ A52 4G با خود برد شارژ تفاوت دارد. برد شارژ مجموعه‌ای از قطعات الکترونیکی، درگاه USB-C و اتصالات مرتبط را در بر می‌گیرد؛ اما کانکتور موردنظر، سوکت کوچکی است که کابل فلت به آن متصل می‌شود. بنابراین، اگر سوکت آسیب دیده باشد، ممکن است تعویض خود کانکتور کافی باشد و نیازی به تعویض کامل برد شارژ نباشد.

برای آشنایی با ساختار داخلی دستگاه و نحوه دسترسی به برد پایین گوشی، راهنمای بازکردن گوشی Samsung Galaxy A52 در VRM24 می‌تواند مفید باشد.

محل قرارگیری و علائم خرابی کانکتور

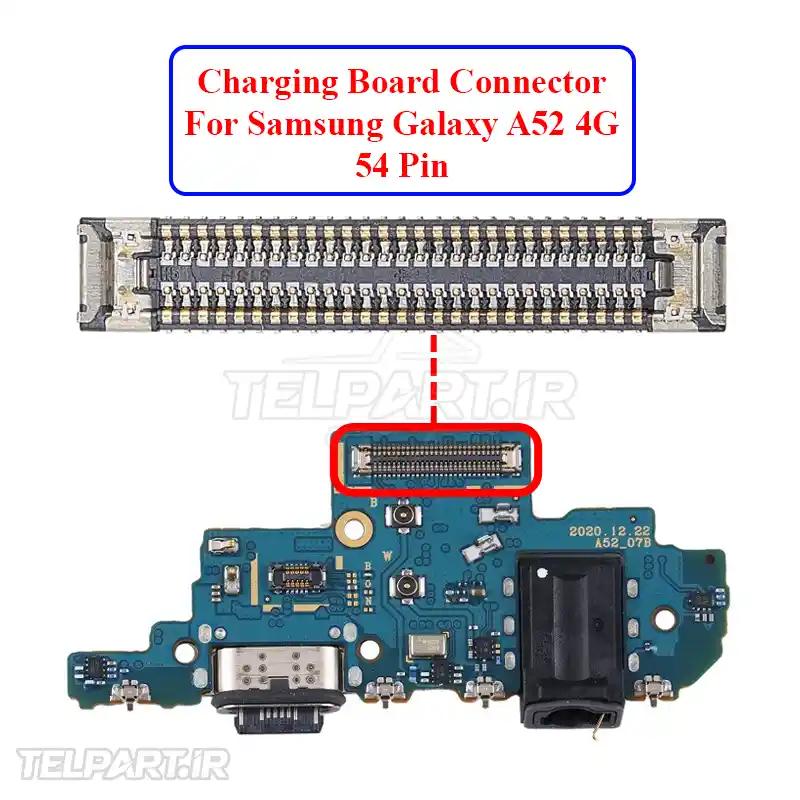

کانکتور برد شارژ گوشی A52 روی برد فرعی قسمت پایین دستگاه قرار دارد؛ بخشی که در نزدیکی درگاه شارژ نصب می‌شود. برای دسترسی به این ناحیه، معمولاً بازکردن قاب پشت و جداکردن پوشش محافظ داخلی ضروری است.

• قطع‌و‌وصل‌شدن ارتباط میان برد اصلی و برد شارژ
• بروز اختلال در شارژ یا عملکرد بخش‌های مرتبط با برد پایین
• مشاهده پایه‌های خم‌شده، شکسته یا جداشده از محل لحیم
• شل‌شدن اتصال کابل فلت یا آسیب‌دیدن بدنه سوکت
• بروز مشکل پس از ضربه یا تعمیر غیراصولی گوشی

این علائم لزوماً خرابی کانکتور را ثابت نمی‌کنند. کابل فلت، برد شارژ، درگاه USB-C و مدارهای مرتبط نیز باید بررسی شوند تا قطعه معیوب به‌درستی شناسایی شود.

چه زمانی کانکتور نیاز به تعویض دارد؟

کانکتور برد شارژ سامسونگ A525 زمانی به تعویض نیاز پیدا می‌کند که شکستگی پایه‌ها، خرابی بدنه یا قطع‌شدن اتصالات لحیم آن تأیید شده باشد. در چنین شرایطی، تعمیرکار می‌تواند با تجهیزات میکروسولدِرینگ، سوکت معیوب را جدا کرده و قطعه سازگار را نصب کند. این کار به دقت بالایی نیاز دارد؛ زیرا حرارت یا فشار نامناسب ممکن است به مسیرهای مسی و قطعات مجاور برد آسیب برساند.

پیش از سفارش کانکتور برد شارژ سامسونگ A52 4G، شماره مدل گوشی و مشخصات فنی سوکت را با قطعه قبلی تطبیق دهید. همچنین بهتر است پس از نصب، اتصال فلت و عملکرد قسمت‌های مرتبط پیش از بستن کامل گوشی آزمایش شود.

سوالات متداول درباره کانکتور برد شارژ A52

آیا خرابی کانکتور همیشه باعث شارژ نشدن گوشی می‌شود؟

خیر. نتیجه خرابی به مسیرهای الکتریکی درگیر بستگی دارد و ممکن است تنها ارتباط میان بردها یا عملکرد بعضی بخش‌ها مختل شود.

آیا می‌توان کانکتور را بدون تعویض برد شارژ تعمیر کرد؟

بله، اگر ایراد به خود سوکت محدود باشد و برد آسیب جدی ندیده باشد، تعویض کانکتور به‌صورت مجزا امکان‌پذیر است؛ البته این کار باید توسط تعمیرکار متخصص انجام شود.
