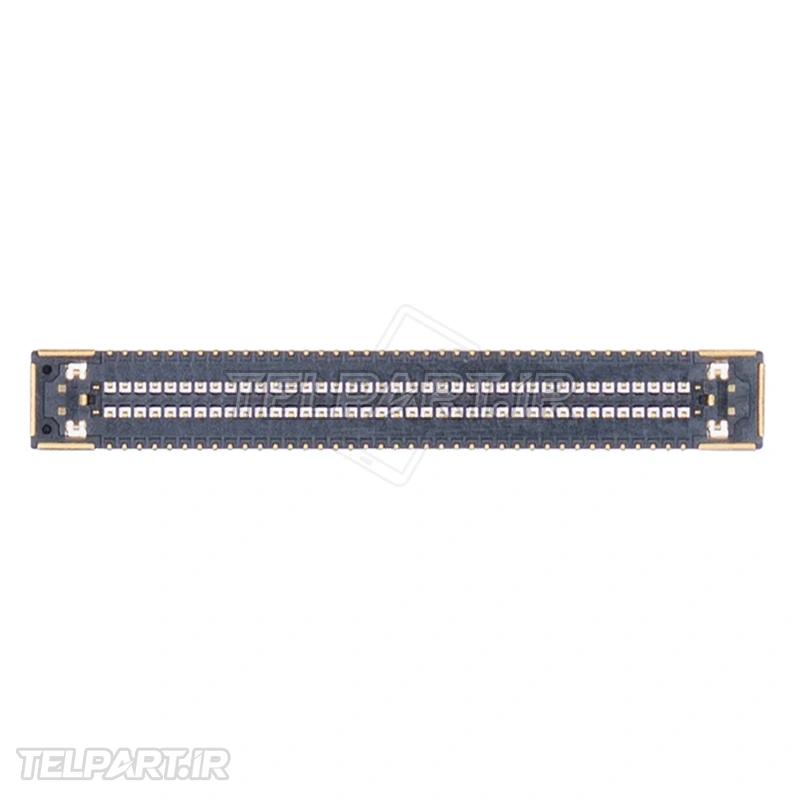

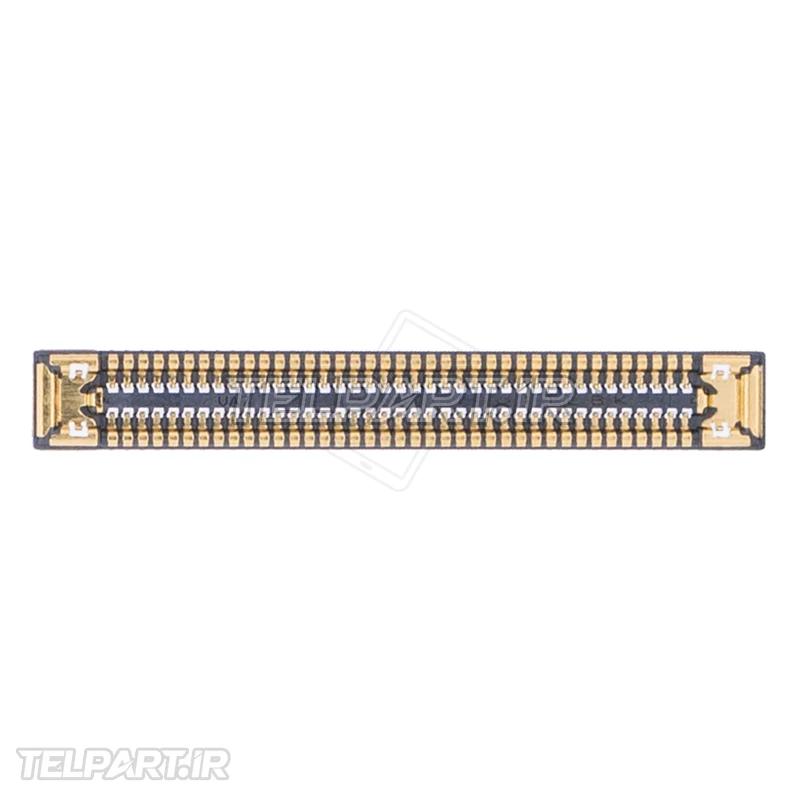

کانکتور مادربرد سامسونگ Galaxy A52 5G | A526

خرید کانکتور مادربرد گوشی سامسونگ A52 5G با ۷۸ پین

کانکتور مادربرد گوشی سامسونگ A52 5G با نام انگلیسی Samsung Galaxy A52 5G Motherboard FPC Connector یکی از قطعات ظریف و مهم در تعمیرات برد این گوشی است. این قطعه با ۷۸ پین، محل اتصال فلت سازگار به سوکت روی مادربرد بوده و سلامت آن برای برقراری ارتباط الکتریکی مطمئن میان بخش‌های مرتبط دستگاه اهمیت دارد. خرابی پایه‌ها، شکستگی بدنه سوکت یا آسیب دیدن اتصالات لحیم می‌تواند باعث اختلال در عملکرد گوشی شود.

مشخصات فنی کانکتور مادربرد سامسونگ A52 5G

• نام انگلیسی: Samsung Galaxy A52 5G Motherboard FPC Connector
• نوع قطعه: سوکت اتصال فلت روی برد اصلی (FPC)
• تعداد پین: ۷۸ پین

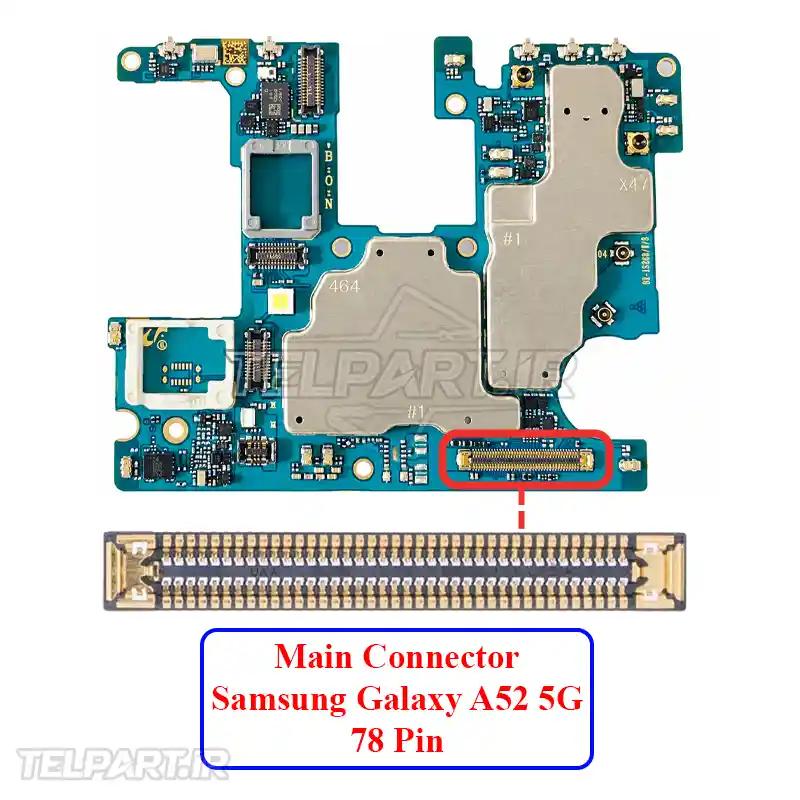

• محل نصب: مادربرد اصلی گوشی، روی محل اتصال فلت مربوطه
• مدل دستگاه: Samsung Galaxy A52 5G
• شماره مدل گوشی: SM-A526 در نسخه‌های مختلف منطقه‌ای
• روش تعویض: جداسازی سوکت معیوب و نصب قطعه جدید با تجهیزات تعمیرات برد و میکروسولدِرینگ

وظیفه کانکتور مین سامسونگ A52 5G چیست؟

کانکتورهای FPC برای اتصال فلت‌های انعطاف‌پذیر به مدارهای الکترونیکی استفاده می‌شوند. در این مدل، سوکت موردنظر باید با فلت متناظر خود اتصال صحیح داشته باشد تا مسیرهای الکتریکی مربوط به آن بدون قطعی برقرار بمانند. هر پین وظیفه مشخصی در انتقال سیگنال یا تغذیه دارد؛ بنابراین آسیب به حتی تعدادی از پایه‌ها ممکن است عملکرد بخش متصل را مختل کند. برای تشخیص دقیق کاربرد هر پایه، بررسی شماتیک و نقشه برد متناسب با نسخه دستگاه ضروری است.

چه زمانی کانکتور مادربرد سامسونگ A526 نیاز به تعویض دارد؟

پیش از تعویض قطعه، باید فلت، سوکت و مسیرهای اطراف آن بررسی شوند. نشانه‌های زیر می‌توانند احتمال خرابی کانکتور را مطرح کنند:

• شکستگی یا تغییر شکل بدنه سوکت و پایه‌های فلزی
• قطع و وصل شدن عملکرد بخش متصل به فلت
• مشاهده خوردگی، آلودگی یا آثار اتصال نامناسب روی پین‌ها
• برطرف نشدن ایراد پس از بررسی و نصب صحیح فلت سالم و سازگار
• وجود پایه‌های کنده‌شده یا اتصالات لحیم ترک‌خورده روی مادربرد

این علائم به‌تنهایی خرابی سوکت را قطعی نمی‌کنند. برای نمونه، در صورت اختلال تصویر یا ارتباط میان بردها، فلت معیوب، آسیب مسیرهای برد و مشکلات قطعات دیگر نیز باید بررسی شوند.

نکات مهم هنگام خرید و تعویض کانکتور

برای خرید کانکتور مادربرد سامسونگ A526، تعداد پین‌ها، ابعاد، آرایش پایه‌ها و سازگاری سوکت با برد اصلی را با دقت بررسی کنید. شباهت ظاهری قطعات به معنی سازگاری قطعی آن‌ها نیست. همچنین پیش از شروع تعمیر، باتری باید قطع شود و عملیات جداسازی و نصب با ابزار مناسب، کنترل دما و محافظت در برابر الکتریسیته ساکن انجام گیرد.

اگر قصد تهیه قطعات مرتبط با این گوشی را دارید، می‌توانید از بخش قطعات گوشی سامسونگ A52 5G دیدن کنید. برای آشنایی با مراحل باز کردن دستگاه و دسترسی به اتصالات داخلی نیز ویدیوی آموزش تعویض کانکتور مادربرد گوشی سامسونگ A52 5G را مشاهده کنید.

پرسش‌های متداول

آیا کانکتور ۷۸ پین برای تمام نسخه‌های گلکسی A52 مناسب است؟

خیر؛ پیش از خرید باید شماره مدل و نوع برد بررسی شود. نسخه 4G با شماره مدل SM-A525 و نسخه 5G با شماره مدل SM-A526 شناخته می‌شوند و نباید صرفاً بر اساس شباهت نام دستگاه تصمیم گرفت.

آیا تعمیر سوکت آسیب‌دیده امکان‌پذیر است؟

در بسیاری از موارد، در صورت سالم بودن پدها و مسیرهای برد، تعویض سوکت با تجهیزات تخصصی امکان‌پذیر است. اگر پدهای لحیم یا لایه‌های برد آسیب دیده باشند، تعمیر پیچیده‌تر خواهد شد.

چطور می‌توان خرابی کانکتور مین سامسونگ A52 5G را تشخیص داد؟

بازرسی زیر میکروسکوپ، بررسی پیوستگی مسیرها و آزمایش فلت و سوکت با قطعات سالم و سازگار، روش‌های مناسبی برای عیب‌یابی هستند. اطلاعات تعمیراتی بیشتر را می‌توانید در راهنمای تعمیر گلکسی A52 در iFixit و راهنمای باز کردن دستگاه مطالعه کنید.
